阿贝折光仪使用说明书(陈魏制作)

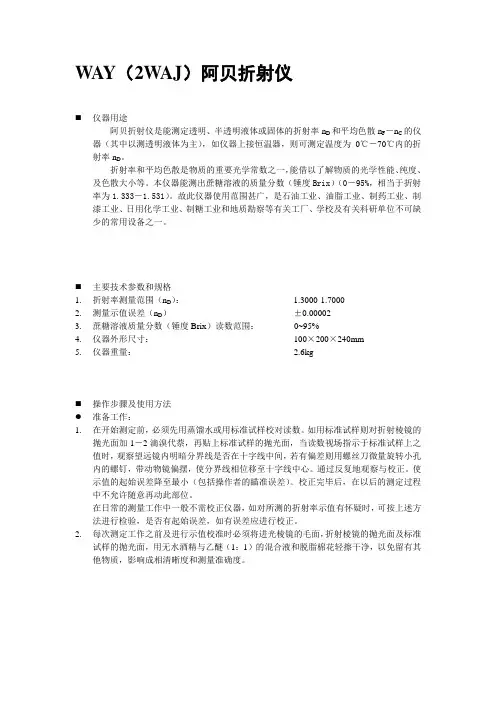

WAY（2WAJ）阿贝折射仪⏹仪器用途阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n F－n C的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃－70℃内的折射率n D。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、及色散大小等。

本仪器能测出蔗糖溶液的质量分数（锤度Brix）（0－95%，相当于折射率为1.333－1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。

⏹主要技术参数和规格1.折射率测量范围（n D）： 1.3000-1.70002.测量示值误差（n D）±0.000023.蔗糖溶液质量分数（锤度Brix）读数范围：0~95%4.仪器外形尺寸：100×200×240mm5.仪器重量： 2.6kg⏹操作步骤及使用方法●准备工作：1.在开始测定前，必须先用蒸馏水或用标准试样校对读数。

如用标准试样则对折射棱镜的抛光面加1－2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线相位移至十字线中心。

通过反复地观察与校正。

使示值的起始误差降至最小（包括操作者的瞄准误差）。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正。

2.每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成相清晰度和测量准确度。

●测定工作1.测定透明、半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

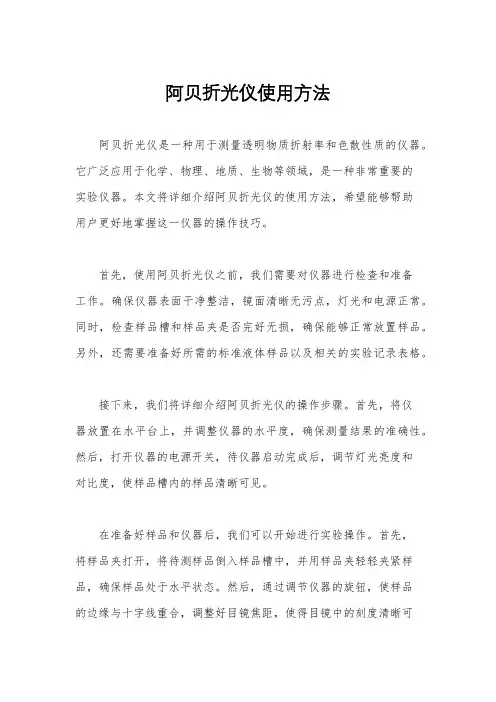

阿贝折光仪使用方法阿贝折光仪是一种用于测量透明物质折射率和色散性质的仪器。

它广泛应用于化学、物理、地质、生物等领域，是一种非常重要的实验仪器。

本文将详细介绍阿贝折光仪的使用方法，希望能够帮助用户更好地掌握这一仪器的操作技巧。

首先，使用阿贝折光仪之前，我们需要对仪器进行检查和准备工作。

确保仪器表面干净整洁，镜面清晰无污点，灯光和电源正常。

同时，检查样品槽和样品夹是否完好无损，确保能够正常放置样品。

另外，还需要准备好所需的标准液体样品以及相关的实验记录表格。

接下来，我们将详细介绍阿贝折光仪的操作步骤。

首先，将仪器放置在水平台上，并调整仪器的水平度，确保测量结果的准确性。

然后，打开仪器的电源开关，待仪器启动完成后，调节灯光亮度和对比度，使样品槽内的样品清晰可见。

在准备好样品和仪器后，我们可以开始进行实验操作。

首先，将样品夹打开，将待测样品倒入样品槽中，并用样品夹轻轻夹紧样品，确保样品处于水平状态。

然后，通过调节仪器的旋钮，使样品的边缘与十字线重合，调整好目镜焦距，使得目镜中的刻度清晰可见。

接下来，我们需要调节仪器的角度，使得透过目镜观察到的样品边缘位置发生位移。

通过观察位移的方向和大小，我们可以得到样品的折射率。

同时，可以通过旋钮调节仪器，改变入射角度，观察样品的折射现象，从而得到样品的色散性质。

最后，在实验完成后，我们需要及时关闭仪器的电源开关，清洁仪器表面和样品槽，将样品槽和样品夹清洗干净并晾干，以便下次使用。

同时，及时记录实验结果和数据，进行实验报告的撰写和分析。

总之，阿贝折光仪是一种非常重要的实验仪器，正确的使用方法对于实验结果的准确性和可靠性至关重要。

希望本文所介绍的使用方法能够帮助用户更好地掌握阿贝折光仪的操作技巧，提高实验效率和准确性。

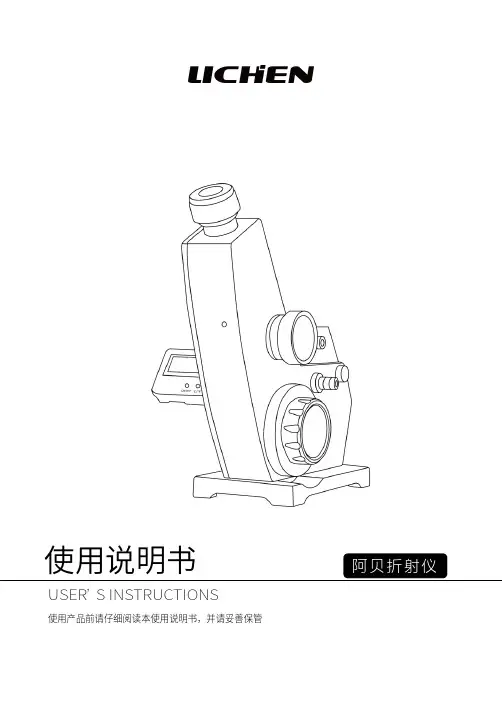

USER ’S INSTRUCTIONS 使用说明书使用产品前请仔细阅读本使用说明书，并请妥善保管阿贝折射仪前言感谢您选择力辰科技阿贝折射仪，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：请确保只有受过相关训练的人员才能操作使用本仪器。

请遵守安全规范、人身安全和事故防止等相关规范。

请将仪器放置于平稳、清洁、防滑、干燥和防火的台面上。

请注意远离腐蚀性气体。

每次使用前请注意检查仪器和配件确保无损。

请根据处理介质的种类，选择合适的防护装置。

处理有毒、易挥发介质时，请使用密闭容器并在合适的通风橱中进行。

一、概述阿贝折射仪是能测定透明、半透明液体或固体的折射率和平均色散的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的折射率。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器能测出蔗糖溶液内含糖量浓度的百分数（0～95%，相当于折射率为1.333～1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。

仪器工作原理简述：折射仪的基本原理即为折射定律：n1，n1n2为交界面的两侧的两种介质的折射率（图一）a1为入射角、a2为折射角。

图一若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。

图二中，当不同角度光线射入AB 面时，其折射都大于I，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，见图三所示，明暗分界处即为临界角的位置。

图二中，ABCD 为一折射棱镜，其折射率为n2，AB面以上是被测物体。

图二图三二、仪器结构图四结构部分（图四和图五）：底座⑭为仪器的支承座，壳体⑰固定在其上。

阿贝折光仪的使用方法
阿贝折光仪是一种测量物质折射率的仪器，常用于光学实验室和化学实验室。

下面是阿贝折光仪的使用方法：
1. 将阿贝折光仪放置在水平台面上，并确保仪器的稳定。

2. 打开仪器的电源开关，等待一段时间，直到仪器内部的元件温度稳定。

3. 将待测样品放入阿贝折光仪的样品槽中，通常是一个透明的棱形容器。

4. 调整仪器的目镜和物镜，使其对准待测样品，并确保样品的顶部和底部均在目测范围内。

5. 通过调节仪器的精调节钮，使目视测量丝和待测样品上的视线重合。

6. 读取仪器上的标度值，并记录下来。

7. 根据测量结果和仪器的标定曲线或测量表格，计算出待测样品的折射率。

需要注意的是，使用阿贝折光仪时应注意以下几点：
- 在测量之前，应确保仪器的各个部件干净并无污染，以避免对测量结果的影响。

- 使用仪器时，要注意避免与其他光源产生干扰，比如避免室内有强烈的光线直射到样品上。

- 在读取仪器上的标度值时，要注意对准标度线，以避免读取错误。

- 测量结束后，应及时将样品槽、目镜和物镜等部件进行清洗和保养，以保证仪器的正常使用。

以上就是阿贝折光仪的使用方法，希望对您有所帮助！。

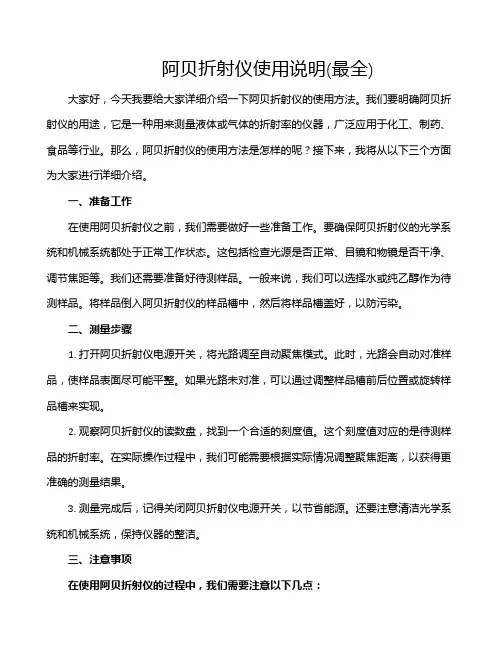

阿贝折射仪使用说明(最全) 大家好，今天我要给大家详细介绍一下阿贝折射仪的使用方法。

我们要明确阿贝折射仪的用途，它是一种用来测量液体或气体的折射率的仪器，广泛应用于化工、制药、食品等行业。

那么，阿贝折射仪的使用方法是怎样的呢？接下来，我将从以下三个方面为大家进行详细介绍。

一、准备工作在使用阿贝折射仪之前，我们需要做好一些准备工作。

要确保阿贝折射仪的光学系统和机械系统都处于正常工作状态。

这包括检查光源是否正常、目镜和物镜是否干净、调节焦距等。

我们还需要准备好待测样品。

一般来说，我们可以选择水或纯乙醇作为待测样品。

将样品倒入阿贝折射仪的样品槽中，然后将样品槽盖好，以防污染。

二、测量步骤1. 打开阿贝折射仪电源开关，将光路调至自动聚焦模式。

此时，光路会自动对准样品，使样品表面尽可能平整。

如果光路未对准，可以通过调整样品槽前后位置或旋转样品槽来实现。

2. 观察阿贝折射仪的读数盘，找到一个合适的刻度值。

这个刻度值对应的是待测样品的折射率。

在实际操作过程中，我们可能需要根据实际情况调整聚焦距离，以获得更准确的测量结果。

3. 测量完成后，记得关闭阿贝折射仪电源开关，以节省能源。

还要注意清洁光学系统和机械系统，保持仪器的整洁。

三、注意事项在使用阿贝折射仪的过程中，我们需要注意以下几点：1. 阿贝折射仪的使用环境应保持干燥、清洁。

避免在潮湿、灰尘较多的环境中使用，以免影响测量结果。

2. 在测量过程中，要确保待测样品的质量和形状符合要求。

过于粗糙或形状不规则的样品可能会影响测量结果的准确性。

3. 阿贝折射仪的维护保养非常重要。

定期检查光学系统和机械系统的清洁程度，及时更换损坏的部件，可以保证仪器的长期稳定运行。

通过以上三个方面的介绍，相信大家对阿贝折射仪的使用方法有了更加清晰的认识。

希望大家能够认真学习和掌握这些知识，为自己的科研工作提供有力的支持。

祝愿大家在科研道路上取得更多的成果！。

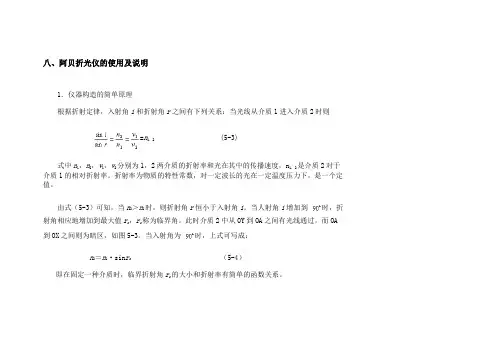

八、阿贝折光仪的使用及说明1．仪器构造的简单原理根据折射定律，入射角i和折射角r之间有下列关系：当光线从介质1进入介质2时则=n1，2(5-3)式中n1，n2，v1，v2分别为1，2两介质的折射率和光在其中的传播速度，n1，2是介质2对于介质1的相对折射率。

折射率为物质的特性常数，对一定波长的光在一定温度压力下，是一个定值。

由式（5-3）可知，当n2＞n1时，则折射角r恒小于入射角i。

当人射角i增加到时，折射角相应地增加到最大值r c，r c称为临界角。

此时介质2中从OY到OA之间有光线通过，而OA 到OX之间则为暗区，如图5-3。

当入射角为时，上式可写成：n＝n1·sin r c（5-4）2即在固定一种介质时，临界折射角r c的大小和折射率有简单的函数关系。

图5-3 光折射示意图图5-4 仪器构造示意图阿贝折光仪就是根据这个原理设计的。

如图5-4是仪器构造的示意图。

它的主要部分为两块直角棱镜P I，P II，棱镜P I的粗糙表面与P II的光学平面镜AD之间约有0.1到0.15mm的空隙，用于装待测液体并使在PI 、PII间铺成一簿层。

光线从反射镜射入棱镜P I后，由于面是粗糙的毛玻璃而发生漫射，从各种角度透过缝隙的被测液体；进入棱镜P II中，由前所知，从各个方向进入棱镜P II的光线均产生折射，而其折射角都落在临界角r c之内（因为棱镜的折射率大于液体的折射率，因此人射角从到的全部光线都能通过棱镜而发生折射）。

具有临界角r c的光线穿出棱镜P II后射于目镜上，此时若将目镜的十字线调节到适当位置，则会见到目镜上半明半暗。

从几何光学原理可以证明，缝隙中液体的折射率n液与r c间的关系为：n＝sinB液B对一定的棱镜为一常数，n棱镜在定温下也是个定值。

所以液体的折射率n液是角r c的函数。

由r c可计算液体折射率。

折光仪上已经把读数r c换算成n液的值，可直接读出n液的值。

在指定条件下，液体的折射率因所用单色光的波长不同而不同。

阿贝尔折光仪及操作方法
阿贝尔折光仪（Abbe refractometer）是一种用来测定物质的折光率的仪器，常用于测定液体和溶液的折光率。

以下是阿贝尔折光仪的操作方法：
1. 准备工作：将阿贝尔折光仪放置在水平台面上，确保仪器平稳且水平。

使用前，需要先校准仪器。

2. 校准仪器：打开仪器的控制面板，将校准指针调到刻度为0的位置。

使用校准液滴在样品盘上，然后将样品盘放置在样品台上。

调整校准旋钮，直到校准指针指向刻度0。

3. 测量样品：将待测液体或溶液滴在样品盘上，并将样品盘放置在样品台上。

关闭仪器的控制面板，并通过透镜观察样品与背景的交界线。

调节仪器的旋钮，使交界线在放大镜中清晰可见。

4. 读取折光率：通过控制面板上的刻度，可以读取样品的折光率。

根据仪器类型和操作面板的设计，可能需要进行一些额外的操作来计算折光率。

阿贝尔折光仪通常配有一个折光率表，以便将读数转换为折光率值。

5. 清洁仪器：使用后，清洗样品盘和样品台，确保不留下任何污染物。

仔细擦拭透镜和仪器表面，以保持仪器处于良好状态。

以上是阿贝尔折光仪的基本操作方法，具体操作可能会根据仪器型号而有所不同。

在使用仪器前，务必阅读仪器的操作手册，以确保正确操作并获得准确的测量结果。

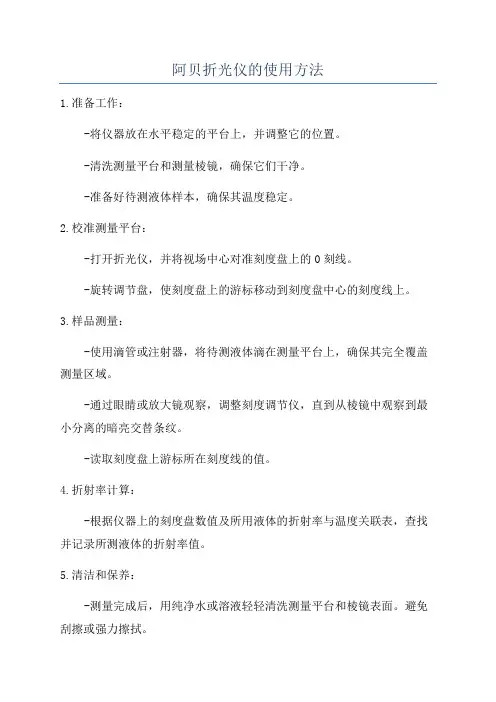

阿贝折光仪的使用方法1.准备工作：-将仪器放在水平稳定的平台上，并调整它的位置。

-清洗测量平台和测量棱镜，确保它们干净。

-准备好待测液体样本，确保其温度稳定。

2.校准测量平台：-打开折光仪，并将视场中心对准刻度盘上的0刻线。

-旋转调节盘，使刻度盘上的游标移动到刻度盘中心的刻度线上。

3.样品测量：-使用滴管或注射器，将待测液体滴在测量平台上，确保其完全覆盖测量区域。

-通过眼睛或放大镜观察，调整刻度调节仪，直到从棱镜中观察到最小分离的暗亮交替条纹。

-读取刻度盘上游标所在刻度线的值。

4.折射率计算：-根据仪器上的刻度盘数值及所用液体的折射率与温度关联表，查找并记录所测液体的折射率值。

5.清洁和保养：-测量完成后，用纯净水或溶液轻轻清洗测量平台和棱镜表面。

避免刮擦或强力擦拭。

-用干燥、软布擦干仪器的各个部分，并将其放在干燥的环境中存放。

6.注意事项：-使用之前，应查看仪器的使用手册，了解详细的操作方法和注意事项。

-频繁校准仪器可以确保测量结果的准确性。

-温度对折射率的测量结果影响很大，因此，在测量之前应注意待测液体的温度。

-避免使用刺激性或腐蚀性液体进行测量，以免损坏仪器。

-仪器在使用后应妥善保养，避免灰尘、油渍等对仪器的影响。

总结：阿贝折光仪是一种简单易用的仪器，用于测量液体样品的折射率。

通过调节刻度调节盘，观察交替的暗亮条纹并读取刻度盘上的数值，可以计算出液体的折射率。

使用之前需要进行校准，并注意操作方法和事项，以确保准确的测量结果。

仪器使用后应进行清洁和保养，以延长其使用寿命。

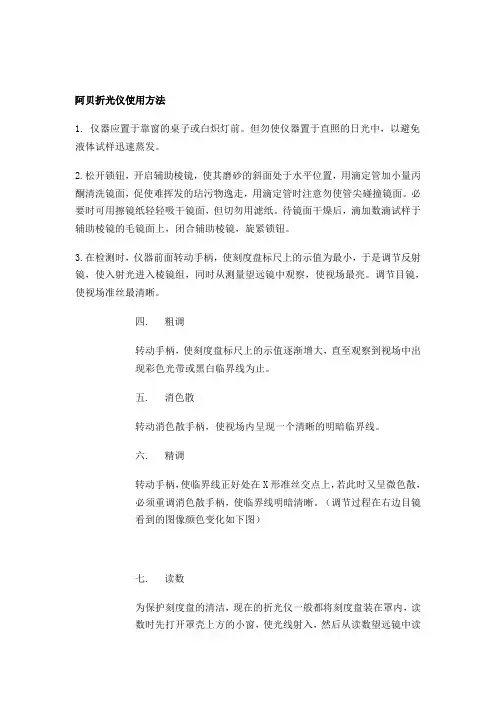

阿贝折光仪使用方法1. 仪器应置于靠窗的桌子或白炽灯前。

但勿使仪器置于直照的日光中，以避免液体试样迅速蒸发。

2.松开锁钮，开启辅助棱镜，使其磨砂的斜面处于水平位置，用滴定管加小量丙酮清洗镜面，促使难挥发的玷污物逸走，用滴定管时注意勿使管尖碰撞镜面。

必要时可用擦镜纸轻轻吸干镜面，但切勿用滤纸。

待镜面干燥后，滴加数滴试样于辅助棱镜的毛镜面上，闭合辅助棱镜，旋紧锁钮。

3.在检测时，仪器前面转动手柄，使刻度盘标尺上的示值为最小，于是调节反射镜，使入射光进入棱镜组，同时从测量望远镜中观察，使视场最亮。

调节目镜，使视场准丝最清晰。

四.粗调转动手柄，使刻度盘标尺上的示值逐渐增大，直至观察到视场中出现彩色光带或黑白临界线为止。

五.消色散转动消色散手柄，使视场内呈现一个清晰的明暗临界线。

六.精调转动手柄，使临界线正好处在X形准丝交点上，若此时又呈微色散，必须重调消色散手柄，使临界线明暗清晰。

（调节过程在右边目镜看到的图像颜色变化如下图）七.读数为保护刻度盘的清洁，现在的折光仪一般都将刻度盘装在罩内，读数时先打开罩壳上方的小窗，使光线射入，然后从读数望远镜中读出标尺上相应的示值。

由于眼睛在判断临界线是否处于准丝点交点上时，容易疲劳，为减少偶然误差，应转动手柄，重复测定三次，三个读数相差不能大于0.0002，然后取其平均值。

试样的成分对折光率的影响是极其灵敏的，由于玷污或试样中易挥发组分的蒸发，致使试样组分发生微小的改变，会导致读数不准，因此测一个试样须应重复取三次样，测定这三个样品的数据，再取其平均值。

八.仪器校正折光仪的刻度盘上的标尺的零点有时会发生移动，须加以校正。

校正的方法是用一种已知折光率的标准液体，一般是用纯水，按上述方法进行测定，将平均值与标准值比较，其差值即为校正值。

在15℃到30℃之间的温度系数为-0.0001/℃。

在精密的测定工作中，须在所测范围内用几种不同折光率的标准液体进行校正，并画成校正曲线。

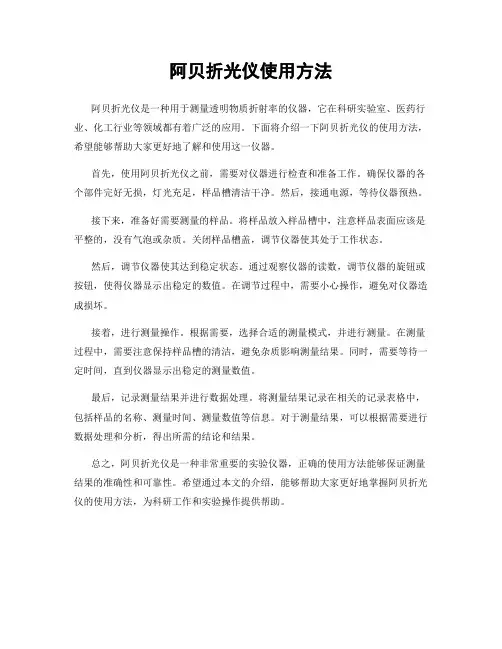

阿贝折光仪使用方法
阿贝折光仪是一种用于测量透明物质折射率的仪器，它在科研实验室、医药行业、化工行业等领域都有着广泛的应用。

下面将介绍一下阿贝折光仪的使用方法，希望能够帮助大家更好地了解和使用这一仪器。

首先，使用阿贝折光仪之前，需要对仪器进行检查和准备工作。

确保仪器的各个部件完好无损，灯光充足，样品槽清洁干净。

然后，接通电源，等待仪器预热。

接下来，准备好需要测量的样品。

将样品放入样品槽中，注意样品表面应该是平整的，没有气泡或杂质。

关闭样品槽盖，调节仪器使其处于工作状态。

然后，调节仪器使其达到稳定状态。

通过观察仪器的读数，调节仪器的旋钮或按钮，使得仪器显示出稳定的数值。

在调节过程中，需要小心操作，避免对仪器造成损坏。

接着，进行测量操作。

根据需要，选择合适的测量模式，并进行测量。

在测量过程中，需要注意保持样品槽的清洁，避免杂质影响测量结果。

同时，需要等待一定时间，直到仪器显示出稳定的测量数值。

最后，记录测量结果并进行数据处理。

将测量结果记录在相关的记录表格中，包括样品的名称、测量时间、测量数值等信息。

对于测量结果，可以根据需要进行数据处理和分析，得出所需的结论和结果。

总之，阿贝折光仪是一种非常重要的实验仪器，正确的使用方法能够保证测量结果的准确性和可靠性。

希望通过本文的介绍，能够帮助大家更好地掌握阿贝折光仪的使用方法，为科研工作和实验操作提供帮助。

阿贝折光仪是一种临床应用的仪器，它可以用来测量受检者眼镜（球
面度，柱面度和轴镜度）的度数。

使用阿贝折光仪的步骤：
一、校准
1.首先，要对阿贝折光仪进行校准，重新设置机器的零点，这样才能测量准确的度数值。

2.将折射仪开启，并调节光源及腔室，确保所有设置正确。

3.改变圆弧形探测器的参数，确保所有参数正确。

4.将被测者的眼镜安装在折射仪中，然后启动校准。

二、测量
准备好后，就可以正式开始测量了。

在测量球面度之前，需要先调整
探测器的参数，确保它们正确。

1.测量球面度：将被检者的眼镜装在探测器上，调节探测器的参数，然后启动测量。

2.测量柱面度：将被检者的眼镜安装在折射仪上，调节折射仪的参数，然后启动测量。

3.测量轴镜度：将需要测量的眼镜安装在折射仪上，调节折射仪的参数，
然后启动测量。

三、完成测量
完成测量后，记录折射仪的测量结果，然后把被检者的眼镜从折射仪上取下来。

上述步骤基本完成阿贝折射仪的测量步骤。

正确使用阿贝折射仪，可以得到准确的测量结果，从而更好地控制被检者眼镜的度数。

阿贝折射仪使用说明(最全)
1.准备和校正将折光仪置于光线充足的地方，与恒温水浴相连接，使折光仪棱镜的温度为20℃。

然后将下棱镜（反光镜18）打开，向后扭转约180℃，把上棱镜（折射棱镜）和校正用的标准玻璃用丙酮洗净烘干，将一滴1-溴代苯滴在标准玻璃的光滑面上，然后贴在上棱镜面上，用手指轻压标准玻璃的四角，使棱镜和标准玻璃之间辅有一层均匀的溴代苯，转动反光镜，使光射在标准玻璃的光面上，调节棱镜转动手轮2，使目镜望远视野分为明暗两部分，再转动阿米西棱镜手轮10，消除虹彩并使明暗分界清晰，使明暗分界线对准在十字架上，若有偏差，可调节示值调节螺钉9，使明暗分界线恰处在十字架上，此时由读数视野读出折光率，在与标准玻璃上所刻数值比较，二者相差不大于0.0001，校正就此结束，也可用纯水校正。

在阿贝折光仪的望远目镜的金属筒上，有一个供校准仪器用的示值调节螺钉，通常用20℃的水校正仪器（其折光率
ND20=1.3330）。

也可用已知折光率的标准玻璃校正。

+[5["}.q''a"B1M;Z''}4m
2.测定将进光棱镜和折射棱镜用丙酮或乙醚洗净，用擦镜纸擦干或吹干注入数滴样品，立即闭合棱镜，使样品与棱镜于20℃保持数分钟，然后按前述方法调节，记录读数，读数应准确至小数点后第四位（zui后一位为估计数字），轮流从一边再从另一边将分界线对准在十字架上，重复记录读数3次，读数间差不大于0.0003，所得读数平均值即为样品的折光率。

测定完毕后，打开棱镜，用擦镜
纸轻轻擦干，不论在任何情况下，不允许用擦镜纸以外的任何东西接触到棱镜，以免损坏它的光学平面。

阿贝折光仪使用方法
阿贝折光仪是一种常用的光学仪器，用于测量透明样品的折射率和反射率。

它在科研实验室、工业生产以及教学实验中都有着广泛的应用。

下面将介绍阿贝折光仪的使用方法，希望能对大家有所帮助。

首先，准备工作。

在使用阿贝折光仪之前，需要进行一些准备工作。

首先要检查仪器是否完好，包括光源、样品台、检测器等部件是否正常。

其次，要检查折射液是否足够，折射液的选择应根据实际测量需要来确定。

最后，要对样品进行清洁，确保表面没有杂质和污渍。

接下来，进行测量。

首先将样品台调整到水平位置，并将待测样品放置在样品台上。

然后打开光源，调整光源位置，使其垂直照射在样品表面。

接着调整检测器位置，使其与光源在同一直线上。

在进行测量之前，需要等待一段时间，使仪器稳定下来。

然后，进行数据记录和分析。

在测量过程中，需要记录下光线的入射角和折射角，然后根据这些数据计算出样品的折射率。

在记录数据时，要注意保持仪器稳定，避免因外界因素对测量结果产生
影响。

在得到数据后，可以进行进一步的分析，比如绘制曲线、计算反射率等。

最后，进行仪器的清洁和保养。

在使用完毕后，要及时清洁仪器，特别是样品台和检测器等关键部件，确保下次使用时仪器处于良好的状态。

同时，要定期对仪器进行检查和保养，及时发现并解决问题，确保仪器的正常使用。

总之，阿贝折光仪是一种非常有用的光学仪器，正确的使用方法能够保证测量结果的准确性和稳定性。

希望通过本文的介绍，能够帮助大家更好地掌握阿贝折光仪的使用方法，提高实验和生产效率。

数字阿贝折光仪的使用
1、连接数字阿贝折光仪电源插座，按下“POWER”按钮。

待显示窗显示“0000”，
聚光灯部件灯亮，进行下一步实验。

2、打开折射棱镜部件，移去擦镜纸。

用另外擦镜纸将镜面擦干，取样管垂直向
下将样品滴加在镜面上，注意不要有气泡，然后将棱镜合上，轻按，使棱镜紧贴。

3、旋转照明部件，使视场最亮。

4、旋转目镜，使视场最清晰。

5、调节大手轮，使界面中出现上明下暗界面（中间有色散面）。

6、调节目镜方缺口的色散校正手轮，使色散面消失，出现半明半暗界面。

7、旋转大手轮，使分界线在十字相交点。

8、在操作界面上，按“READ”键，读取样品折光率。

9、测试全部结束后，用擦镜纸擦干棱镜，选取新擦镜纸，夹在棱镜部件中。

阿贝折光仪的操作规程1准备将阿贝折光仪置于明亮之处，但避免阳光直接照射。

由超级恒温槽通入所需温度的恒温水于棱镜组夹套之中，检查棱镜上的温度计的温度是否达所需温度。

1.1仪器校正打开棱镜滴两滴丙酮在镜面上，合上，再打开，然后用已知折射率的标准折光玻璃块来校正标尺刻度。

步骤是拉开下面棱镜Pi，用一滴溴代萘滴在玻璃块的抛光面上，使玻璃块粘附在棱镜Pr上，并掀开前面的金属盖，使玻璃块直接对着反射镜，旋转棱镜使标尺读数等于玻璃块上注明的折射率，然后用一小旋棒旋动目镜凹槽中凸出部分，使明暗交界线和十字线交点重合，校正工作就完成了。

一般也用重蒸馏水为标准样品，方法是把水滴在Pi棱镜的毛玻璃面上，合上两棱镜，旋转棱镜使刻度尺读数与水的折射率（可查附表）一致，其余步骤与上相同。

1.2.样品测定（1）转动棱镜上的锁紧扳手，向下打开棱镜。

用擦镜纸将两棱镜擦拭干净后，再将棱镜闭合，待用。

（2）对不挥发和黏度较大的样品需拉开棱镜，用滴管吸取数滴待测液于棱镜Pi上（注意：不要触碰棱镜面），待整个镜面沾润后，合上棱镜进行观察；如样品易挥发或流动性很好，则先合上棱镜，样品由加样品孔滴入。

（3）调节反光镜，使通过观测筒目镜观测时，光的强度适中。

（4）调节棱镜注意旋转方向并转动手轮以转动两棱镜，是明暗界线落在十字交点处。

（5）由于色散，在明暗界线处出现彩色线条，这时调节补偿器钮使色散消失，而留下暗界鲜明的分界线。

（6）仔细调节棱镜使明暗界线恰好通过十字线交点。

（7）记下这时折射率的数值，并重新调节再读一次。

两次折射率的数只相差应不大于0.0002。

（8）打开棱镜，用擦镜纸擦拭两棱镜，并使之干燥，留待下一份样品的测量。

（9）用完后，流尽金属套中的恒温水，取下温度计并放在纸套筒中，将仪器擦净，最后放入木盒中。

2阿贝折光仪的构造阿贝折光仪的构造如附图1所示，底座（14）为仪器的支承座，壳体固定在其上。

除棱镜和目镜以外全部光学组件及主要结构封闭于壳体内部。

FSPYL001 饮料可溶性固形物的测定折光计法F_SP_YL _001饮料—可溶性固形物的测定—折光计法1 范围本方法采用折光计法测定饮料中可溶性固形物的含量。

本方法适用于液体软饮料制品中可溶性固形物含量的测定，以%含量报告其结果，测定值保留一位小数。

2 原理在20℃用折光计测量待测样液的折光率，并用折光率与可溶性固形物含量的换算表查得或从折光计上直接读出可溶性固形物含量。

3 仪器3.1 折光计：测量范围0～80%，精确度±0.1%。

4 操作步骤4.1 样品处理4.1.1 透明液体饮料将试样充分混匀，直接测定。

4.1.2 半粘稠制品（果蔬浆类）将试样充分混匀，用四层纱布挤出滤液，弃去最初几滴，收集滤液供测试用。

4.1.3 含悬浮物质制品（含果粒饮料）将待测样品置于组织捣碎机中捣碎，用四层纱布挤出滤液，弃去最初几滴，收集滤液供测试用。

4.2 样品测定4.2.1 测定前按说明书校正折光计。

4.2.2 分开折光计两面棱镜，用脱脂棉蘸乙醚或乙醇擦净。

4.2.3 用末端熔圆之玻璃棒蘸取处理后之样品2～3 滴，滴于折光计棱镜面中央（注意勿使玻璃棒触及镜面）。

4.2.4 迅速闭合棱镜，静置约1min，使样品均匀无气泡，并充满视野。

4.2.5 对准光源，通过目镜观察接物镜。

调节指示规，使视野分成明暗两部分，再旋转微调螺旋，使明暗界限清晰，并使其分界线恰在接物镜的十字交叉点上。

读取目镜视野中的百分数或折光率，并记录棱镜温度。

4.2.6 如目镜读数标尺刻度为百分数，即为可溶性固形物的百分含量；如目镜读数标尺为折光率，可按附录A 换算为可溶性固形物百分含量。

将上述百分含量按附录B 换算为20℃时可溶性固形物百分含量。

5 精密度同一样品两次测定值之差，不得超过0.5%。

6 参考文献GB12143.1－89“软饮料中可溶性固形物的测定方法折光计法”2附录A20℃时折光率与可溶性固形物换算表折光率可溶性固形物%折光率可溶性固形物%折光率可溶性固形物%折光率可溶性固形物%折光率可溶性固形物%折光率可溶性固形物%1.3330 0.0 1.3549 14.5 1.3793 29.0 1.4066 43.5 1.4373 58.0 1.4713 72.5 1.3337 0.5 1.3557 15.0 1.3802 29.5 1.4076 44.0 1.4385 58.5 1.4737 73.0 1.3344 1.0 1.3565 15.5 1.3811 30.0 1.4086 44.5 1.4396 59.0 1.4725 73.5 1.3351 1.5 1.3573 16.0 1.3820 30.5 1.4096 45.0 1.4407 59.5 1.4749 74.0 1.3359 2.0 1.3582 16.5 1.3829 31.0 1.4107 45.5 1.4418 60.0 1.4762 74.5 1.3367 2.5 1.3590 17.0 1.3838 31.5 1.4117 46.0 1.4429 60.5 1.4774 75.0 1.3373 3.0 1.3598 17.5 1.3847 32.0 1.4127 46.5 1.4441 61.0 1.4787 75.51.3381 3.5 1.3606 18.0 1.3856 32.5 1.4137 47.0 1.4453 61.5 1.4799 76.01.3388 4.0 1.3614 18.5 1.3865 33.0 1.4147 47.5 1.4464 62.0 1.4812 76.51.3395 4.5 1.3622 19.0 1.3874 33.5 1.4158 48.0 1.4475 62.5 1.4825 77.01.3403 5.0 1.3631 19.5 1.3883 34.0 1.4169 48.5 1.4486 63.0 1.4838 77.51.3411 5.5 1.3639 20.0 1.3893 34.5 1.4179 49.0 1.4497 63.5 1.4850 78.01.3418 6.0 1.3647 20.5 1.3902 35.0 1.4189 49.5 1.4509 64.0 1.4863 78.51.3425 6.5 1.3655 21.0 1.3911 35.5 1.4200 50.0 1.4521 64.5 1.4876 79.01.3433 7.0 1.3663 21.5 1.3920 36.0 1.4211 50.5 1.4532 65.0 1.4888 79.51.3441 7.5 1.3672 22.0 1.3929 36.5 1.4221 51.0 1.4544 65.5 1.4901 80.01.3448 8.0 1.3681 22.5 1.3939 37.0 1.4231 51.5 1.4555 66.0 1.4914 80.51.3456 8.5 1.3689 23.0 1.3949 37.5 1.4242 52.0 1.4570 66.5 1.4927 81.01.3464 9.0 1.3698 23.5 1.3958 38.0 1.4253 52.5 1.4581 67.0 1.4941 81.51.3471 9.5 1.3706 24.0 1.3968 38.5 1.4264 53.0 1.4593 67.5 1.4954 82.01.3479 10.0 1.3715 24.5 1.3978 39.0 1.4275 53.5 1.4605 68.0 1.4967 82.51.3487 10.5 1.3723 25.0 1.3987 39.5 1.4285 54.0 1.4616 68.5 1.4980 83.01.3494 11.0 1.3731 25.5 1.3997 40.0 1.4296 54.5 1.4628 69.0 1.4993 83.51.3502 11.5 1.3740 26.0 1.4007 40.5 1.4307 55.0 1.4639 69.5 1.5007 84.01.3510 12.0 1.3749 26.5 1.4016 41.0 1.4318 55.5 1.4651 70.0 1.5020 84.51.3518 12.5 1.3758 27.0 1.4026 41.5 1.4329 56.0 1.4663 70.5 1.5033 85.01.3526 13.0 1.3767 27.5 1.4036 42.0 1.4340 56.5 1.4676 71.01.3533 13.5 1.3775 28.0 1.4046 42.5 1.4351 57.0 1.4688 71.51.3541 14.0 1.3781 28.5 1.4056 43.0 1.4362 57.5 1.4700 72.03附录B20℃时固形物对温度的校正表固形物含量，%0 5 10 15 20 25 30 35 40 45 50 55 60 65 70温度℃应减去之校正值10 0.50 0.54 0.58 0.61 0.64 0.66 0.68 0.70 0.72 0.73 0.74 0.75 0.76 0.78 0.7911 0.46 0.49 0.53 0.55 0.58 0.60 0.62 0.64 0.65 0.66 0.67 0.68 0.69 0.70 0.7112 0.42 0.45 0.48 0.50 0.52 0.54 0.56 0.57 0.58 0.59 0.60 0.61 0.61 0.63 0.6313 0.37 0.40 0.42 0.44 0.46 0.48 0.49 0.50 0.51 0.52 0.53 0.54 0.54 0.55 0.5514 0.33 0.35 0.37 0.39 0.40 0.41 0.42 0.43 0.44 0.45 0.45 0.46 0.46 0.47 0.4815 0.27 0.29 0.31 0.33 0.34 0.34 0.35 0.36 0.37 0.37 0.38 0.39 0.39 0.40 0.4016 0.22 0.24 0.25 0.26 0.27 0.28 0.28 0.29 0.30 0.30 0.30 0.31 0.31 0.32 0.3217 0.17 0.18 0.19 0.20 0.21 0.21 0.21 0.22 0.22 0.23 0.23 0.23 0.23 0.24 0.2418 0.12 0.13 0.13 0.14 0.14 0.14 0.14 0.15 0.15 0.15 0.15 0.16 0.16 0.16 0.1619 0.06 0.06 0.06 0.07 0.07 0.07 0.07 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08应加入之校正值21 0.06 0.07 0.07 0.07 0.07 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.0822 0.13 0.13 0.14 0.14 0.15 0.15 0.15 0.15 0.15 0.16 0.16 0.16 0.16 0.16 0.1623 0.19 0.20 0.21 0.22 0.22 0.23 0.23 0.23 0.23 0.24 0.24 0.24 0.24 0.24 0.2424 0.26 0.27 0.28 0.29 0.30 0.30 0.31 0.31 0.31 0.31 0.31 0.32 0.32 0.32 0.3225 0.33 0.35 0.36 0.37 0.38 0.38 0.39 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.4026 0.40 0.42 0.43 0.44 0.45 0.46 0.47 0.48 0.48 0.48 0.48 0.48 0.48 0.48 0.4827 0.48 0.50 0.52 0.53 0.54 0.55 0.55 0.56 0.56 0.56 0.56 0.56 0.56 0.56 0.5628 0.56 0.57 0.60 0.61 0.62 0.63 0.63 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.6429 0.64 0.66 0.68 0.69 0.71 0.72 0.72 0.73 0.73 0.73 0.73 0.73 0.73 0.73 0.7330 0.72 0.74 0.77 0.78 0.79 0.80 0.80 0.81 0.81 0.81 0.81 0.81 0.81 0.81 0.81。

阿贝折光仪操作说明折光仪如何操作阿贝折光仪是测透亮、半透亮液体或固体的折射率ND和平均色散NF—NC的仪器。

仪器接有恒温器，可测定温度为0℃～70℃内的折射率ND，并能测出糖溶液内含糖阿贝折光仪是测透亮、半透亮液体或固体的折射率ND和平均色散NF—NC的仪器。

仪器接有恒温器，可测定温度为0℃～70℃内的折射率ND，并能测出糖溶液内含糖量浓度的百分数。

故此种仪器是石油工业、油脂工业、制药工业、造漆工业、食品工业、日用化学工业、制糖工业和地质勘察等有关工厂、教学及科研单位不可缺少的常用设备之一、阿贝折光仪是测量物质纯度的仪器，是试验室中比较紧要的一款仪器，作为测量仪器，对于精准度的要求是比较高的，那么该如何保持其精准度呢？答案就是时时校正，随着使用次数的加添，加之受到温度、空气等其他外部因素的影响其精准性就很简单发生更改，所以要不断的进行内部校准，确保其精准度、精密度符合要求，其校即将在恒温循环水浴和蒸馏水的环境下进行校正，而且过程要严格执行阿贝折光仪，实在的步骤如下：第一步：翻下棱镜打开/关闭手柄到第二棱镜上，然后把手柄向左完全打开第二棱镜，擦净主棱镜和第二棱镜表面，在主棱镜上滴一小滴蒸馏水，轻轻的关上第二棱镜。

第二步：连接恒温循环水浴并设置温度为20℃。

在目镜上察看并调整测量旋钮使上端读数屏读数在1.3330相近。

第三步：再察看下端的折光屏，可看到交叉线相近的颜色分界线。

调整颜色补偿旋钮消色，当分界线变为既无红色，也无蓝色时停止调整。

由于红色边缘恰好在分界线的上边而蓝色边缘则在下边，在中点均无红色和蓝色时表明颜色已完全补偿。

第四步：调整测量旋钮使分界线恰好位于交叉点，然后取下校正部分的帽子反时针调整校正螺丝，用Allen扳手。

阿贝折光仪是一种特别的物理测量仪器，其维护和保养工作也是不容忽视的，建议建立一套维护和保养机制，以便便利管理!—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

阿贝折光仪标准操作规程1、目的：建立一个折光仪测定标准操作规程，规范检验操作。

2、范围：适用于阿贝折光仪的使用操作。

3、责任：质量部QC人员对本规程的实施负责。

4、依据：中国药典附录Ⅶ F 折光率测定法和药品检验标准操作标准ZB C 10001～10007—895. 程序：5.1 操作5.1.1 折光仪的校正：测定前用20℃的水校正仪器，20℃时蒸馏水的折光率为1.3330。

25℃时为1.3325。

40℃时为1.3305。

也可用已知折光率的标准玻璃校正。

5.1.2 测定：5.1.2.1 将进光棱镜和折射棱镜用棉球滴少量丙酮或乙醚洗净用擦镜纸擦干。

通入循环水，使棱镜的温度保持20±0.5℃。

5.1.2.2 滴入供试品，立即闭合棱镜（挥发性强的液体和沸点低的液体用细的滴管从旁边小孔注入供试品）使供试品与棱镜于20℃保持数秒钟。

5.1.2.3 调节大旋钮使在镜筒找到明暗分界线并与交叉线相合，若有虹彩则转动小旋钮彩色渐渐消失，仅剩明暗分界线。

5.1.3 结果判定：转动左边的刻度轮对准刻度，记录读数，读数准确至0.0001，轮流从一边再从另一边将分界线对准十字上，重复观察读数3次，读数间差不得超过0.0003，读数平均值即为供试品的折光率（nb）。

5.2 注意事项5.2.1 折光率随一些因素而变化，随入射波长不同而变化，波长增加折光率下降。

折光率随测定温度不同而变化，折光率随温度增加而减少，所以温度恒定在20±0.5℃（或另有规定的的温度）。

5.2.2 测定完毕后打开棱镜，用擦镜纸轻轻擦干，不论任何情况，不允许用擦镜纸以外任何东西（除棉球外）接触棱镜以免损坏它的平面。

5.2.3 测定用的折光计需能读数至0.0001，测量范围1.3～1.7。

5.2.4 滴入液体不能太少，否则明暗不清。

5.2.5 用软布把整个仪器外部擦网干净，防止有灰，进出水口一定擦干，长期放置需定期擦洗和检查。

阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。

阿贝折射仪是测定分子结构的重要仪器，因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。

阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×10-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，可通恒温水流，保持所需的制定温度。

它是物理化学实验室和科研工作中较常用的一种光学仪器。

近年来，随着技术的发展，该仪器也在不断地更新。

2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。

望远系统。

光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。

当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i的光线。

由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。

再由望远镜5将此明暗分界线成像于分划板 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。

读数系统。

光线经聚光镜12照明刻度板11（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。

通过反射镜10，读数物镜9，平行棱镜6将刻度板上不同部位折射率示值成象于分划板7上(见图2)图1 望远系统读数系统光路图1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10反光镜11.刻度盘12.聚光镜图 1读数镜视场中右边为液体折射率刻度，左边为蔗糖溶液质量分数（锤度Brix）（0-95％，刻度）阿贝折射仪仪器有目前有多种设计方式，这里只介绍两种设计的构造。

阿贝折光仪操作规程
1、将阿贝折光仪与超级恒温器连接好，并将超级恒温器的温度调至所需温度。

2、折光仪的校正:分开折光仪的两面棱镜，用脱脂棉蘸蒸馏水拭净(必要时可蘸二甲苯或乙醚拭净)，然后用干净的脱脂棉(或擦镜纸)拭干，待棱镜完全干燥后，用玻璃棒蘸取蒸馏水1,2滴，滴于下面的棱镜上，迅速闭合棱镜。

对准光源，由目镜观察，旋转手轮，使标尺上的折光指数恰为所需温度时的折光指数，观察望远镜内明暗分解线是否在十字线中间，若有偏差则用附件方孔调节扳手转动示值调节螺钉，使明暗分界线调整至中央。

以后测定样品过程中螺钉不允许再动。

3、样品测定:开始测定之前，必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。

用玻璃棒蘸取均匀的试样1,2滴，滴于下面的棱镜上，迅速闭合棱镜。

静置片刻，以待试样达到所需温度。

对准光源，由目镜观察，转动补偿器螺旋，使明暗两部分界限清晰;转动标尺指针螺旋，使其明暗两部分界线恰通过接物镜上十字线的交点，同时旋转阿米西棱镜手轮，使视物中除黑白二色外无其他颜色。

读出标尺上的折光指数，同时核对温度，应恰为所需温度。
