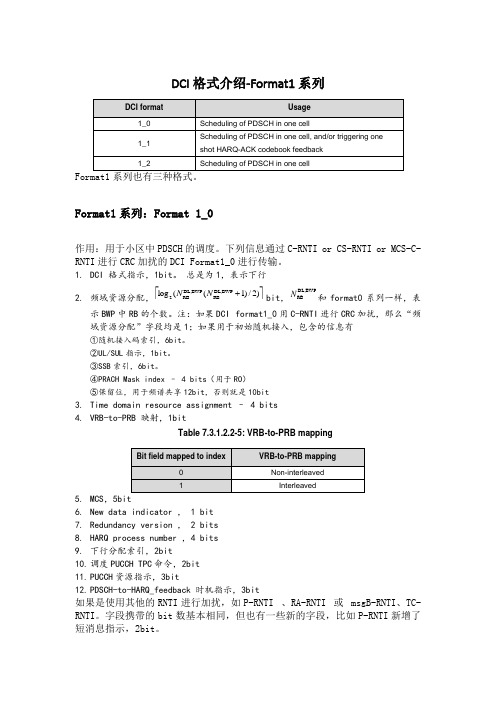

DCI格式介绍-Format1系列Format1系列:Format 1_0作用:用于小区中PDSCH的调度。
下列信息通过C-RNTI or CS-RNTI or MCS-C-RNTI进行CRC加扰的DCI Format1_0进行传输。
1.DCI 格式指示,1bit。
总是为1,表示下行2.频域资源分配,⎡⎤)2/)1((log BWPDL,RBBWPDL,RB2+NN bit,BWPDL,RBN和format0系列一样,表示BWP中RB的个数。
注:如果DCI format1_0用C-RNTI进行CRC加扰,那么“频域资源分配”字段均是1;如果用于初始随机接入,包含的信息有①随机接入码索引,6bit。
②UL/SUL指示,1bit。
③SSB索引,6bit。
④PRACH Mask index – 4 bits(用于RO)⑤保留位,用于频谱共享12bit,否则就是10bit3.Time domain resource assignment – 4 bits4.VRB-to-PRB 映射,1bitTable 7.3.1.2.2-5: VRB-to-PRB mapping5.MCS,6.New data indicator , 1 bit7.Redundancy version , 2 bits8.HARQ process number ,4 bits9.下行分配索引,2bit10.调度PUCCH TPC命令,2bit11.PUCCH资源指示,3bit12.PDSCH-to-HARQ_feedback 时机指示,3bit如果是使用其他的RNTI进行加扰,如P-RNTI 、RA-RNTI 或msgB-RNTI、TC-RNTI。
字段携带的bit数基本相同,但也有一些新的字段,比如P-RNTI新增了短消息指示,2bit。
Table 7.3.1.2.1-1: Short Message indicatorFormat1系列:Format 1_1该DCI 也是用于调度PDSCH ,同样,用C-RNTI or CS-RNTI or MCS-C-RNTI 进行加扰的DCI 传输信息如下(主要对比与Format1_0不同之处):1. Carrier indicator – 0 or 3 bits2. Bandwidth part indicator – 0, 1 or 2 bits 。
DCI格式介绍-Format2系列Format2系列:Format 2_0DCI格式2_0用于通知时隙格式、COT持续时间、可用RB集和搜索空间组切换。
以下信息通过DCI格式2_0传输,其CRC由SFI-RNTI加扰:1.时隙格式指示1 到 N2.如果availableRB-SetPerCell-r16配置了,可用RB集指示1 到 N13.如果配置了CO-DurationPerCell-r16,COT指示从1到N24.如果配置了searchSpaceSwitchTrigger-r16,监控组标签(Monitoring group flag)从1到M该格式最大bit数可以到达128.Format2系列:Format 2_1DCI格式2_1用于通知不打算向UE发送的PRB和OFDM符号。
以下信息通过DCI格式2_1传输,其中CRC被INT-RNTI置乱:1.Pre-emption indication 1, Pre-emption indication 2, …, Pre-emptionindication N每个Pre-emption indication 14bit,Format2_1可以高达126bitDCI格式2_2用于传送PUCCH和PUSCH的TPC命令。
以下信息通过DCI格式2_2传输,其CRC被TPC-PUSCH-RNTI或TPC-PUCCH-RNTI 加扰:1.传输块号(block number)1 …传输块号(block number)N 。
每个块字段定义如下●闭环指示,0或1bit。
(①对于具有TPC-PUSCH-RNTI的DCI格式2_2,如果UE没有配置高层参数twoPUSCH-PC-AdjustmentStates,则为0bit,在这种情况下,UE假定DCI格式2_2中的每个块为2位;否则为1位,此时UE假定DCI格式2_2中的每个块为3位;②对于带TPC-PUCCH-RNTI的DCI格式2_2,如果UE没有配置高层参数twoPUCCH-PC-AdjustmentStates,则为0位,在这种情况下,UE假定DCI格式2_2中的每个块为2位;否则为1位,此时UE假定DCI格式2_2中的每个块为3位;)●TPC命令,2bitFormat2系列:Format 2_3DCI格式2_3用于由一个或多个UE发送用于SRS传输的一组TPC命令。
DCI格式介绍-Format1系列Format1系列:Format 1_0作用:用于小区中PDSCH的调度。
下列信息通过C-RNTI or CS-RNTI or MCS-C-RNTI进行CRC加扰的DCI Format1_0进行传输。
1.DCI 格式指示,1bit。
总是为1,表示下行2.频域资源分配,⎡⎤)2/)1((log BWPDL,RBBWPDL,RB2+NN bit,BWPDL,RBN和format0系列一样,表示BWP中RB的个数。
注:如果DCI format1_0用C-RNTI进行CRC加扰,那么“频域资源分配”字段均是1;如果用于初始随机接入,包含的信息有①随机接入码索引,6bit。
②UL/SUL指示,1bit。
③SSB索引,6bit。
④PRACH Mask index – 4 bits(用于RO)⑤保留位,用于频谱共享12bit,否则就是10bit3.Time domain resource assignment – 4 bits4.VRB-to-PRB 映射,1bitTable 7.3.1.2.2-5: VRB-to-PRB mapping5.MCS,6.New data indicator , 1 bit7.Redundancy version , 2 bits8.HARQ process number ,4 bits9.下行分配索引,2bit10.调度PUCCH TPC命令,2bit11.PUCCH资源指示,3bit12.PDSCH-to-HARQ_feedback 时机指示,3bit如果是使用其他的RNTI进行加扰,如P-RNTI 、RA-RNTI 或msgB-RNTI、TC-RNTI。
字段携带的bit数基本相同,但也有一些新的字段,比如P-RNTI新增了短消息指示,2bit。
Table 7.3.1.2.1-1: Short Message indicatorFormat1系列:Format 1_1该DCI 也是用于调度PDSCH ,同样,用C-RNTI or CS-RNTI or MCS-C-RNTI 进行加扰的DCI 传输信息如下(主要对比与Format1_0不同之处):1. Carrier indicator – 0 or 3 bits2. Bandwidth part indicator – 0, 1 or 2 bits 。
目前监控行业中主要使用Qcif(176×144)、CIF(352×288)、HALF D1(704×288)、D1(704×576)等几种分辨率,CIF录像分辨率是主流分辨率,绝大部分产品都采用CIF分辨率。
目前市场接受CIF分辨率,主要理由有四点:1、目前数码监控要求视频码流不能太高;2、视频传输带宽也有限制;3、使用HALF D1、D1分辨率可以提高清晰度,满足高质量的要求,但是以高码流为代价的。
在现阶段,出现了众多D1的产品,但市场份额非常小;4、采用CIF分辨率,信噪比在32db以上,一般用户是可以接受的,但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB甚至1000GB,而国内的大部分DVR已经可以做到连接8块1000GB的硬盘,故D1逐渐会变成时常的主流。
DCIF分辨率是什么?经过研究发现一种更为有效的监控视频编码分辨率(DCIF),其像素为528×384。
DCIF分辨率的是视频图像来历是将奇、偶两个HALF D1,经反隔行变换,组成一个D1(720*576),D1作边界处理,变成4CIF(704×576),4CIF经水平3/4缩小、垂直2/3缩小,转换成528×384.528×384的像素数正好是CIF像素数的两倍,为了与常说的2CIF(704*288)区分,我们称之为DOUBLE CIF,简称DCIF。
显然,DCIF在水平和垂直两个方向上,比Half D1更加均衡。
为什么选用DCIF分辨率?数字化监控行业对数字监控产品提出两项要求:首先要求数据量低,保证系统能够长时间录像和稳定实时的网络传输;其次要求回放图像清晰度高,满足对细节的要求。
而DCIF分辨率在目前的软硬件平台上,能很好的满足以上两项要求。
Half D1分辨率已被部分产品采用,用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。

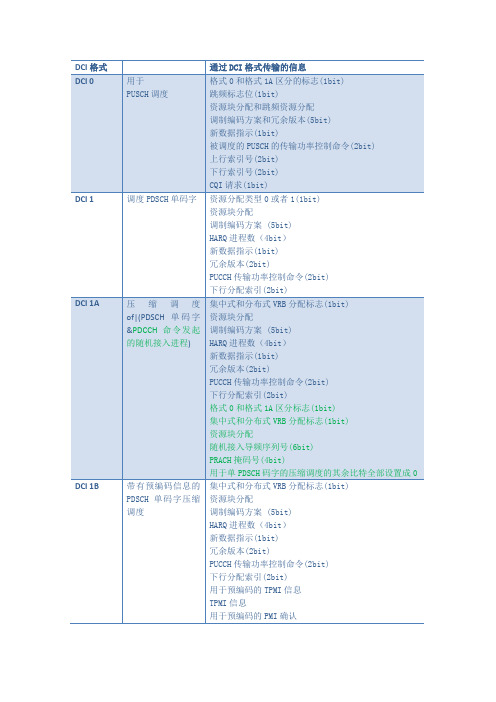

1 DCI 信息1.1 格式0表1 格式0的内容⎡⎤(hop UL N N N_UL RB ULRB2)2/)1((log -+个比特用来描述在上行子帧的第一个时隙中的资源分配参数。
在PUSCH 非跳频模式下:- ⎡⎤())2/)1((log ULRB UL RB 2+N N 个比特用来描述在上行子帧的资源分配参数。
协议中规定Format0的长度小于Format1A (包括任何添加bit )的时候,应在有效载荷的后面补零,使其等长。
1.2 格式1表2 格式1的内容表 3 Ambiguous Sizes of Information Bits1.3 格式1A表4 格式1A的内容- Resource block assignment –)2/)1((log D L RB D L RB 2+N N bits (全为1); - Preamble Index – 6 bits- PRACH Mask Index – 4 bits -其余bit 全为0.- TPC command for PUCCH – 2 bit,1)如果DCI 1A 的CRC 是与RA-RNTI ,P-RNTI ,或SI-RNTI 加扰,则一个bit 保留,一个bit 指示TBS 表的列数1APRB N :用于指示列数的bit 为 0,1A PRB N = [ 2 ];否则1APRB N = [ 3 ]2)否则两个bit 用于指示TPC 命令。
- 新数据指示 – 1 bit1)如果DCI 1A 的CRC 是与RA-RNTI ,P-RNTI ,或SI-RNTI 加扰,若50DL RB ≥N 且L/D VRB 分配标志置1,则该 bit 指示gap 值:0指示gap,1gap N N =;1指示TPMIBit field mapped toindex 0 1如果format 1B 的信息1.5 格式1Cgap N and DL gap1V RB,N are defined in [36.211] and stepRB N is defined in [36.213]. 若DCI 1C 用于通知UE MCCH 变更Information for MCCH change notification 8bitReserved information bits 使得用于通知UE MCCH变更的DCI 1C与用于非常紧凑的DL-SCH传输的DCI 1C等长。
