SF电流互感器常规性试验

电流互感器实验报告引言：一、实验装置搭建1.实验装置所需材料：-电流互感器-电流表-电源-电阻箱-馈电电缆-示波器-接口线等2.实验装置搭建步骤：-使用馈电电缆将电源连接到电流互感器。

-将电流互感器的输出端连接到电流表，用于读取电流值。

-将电流互感器的输出端连接到示波器，用于观察电流波形。

-根据实验需要，在电阻箱中设置不同的电阻值。

二、实验操作1.将电流互感器装入实验装置中，并将电流表、示波器和电阻箱适当连接。

2.首先将电阻箱调至最小电阻值，接通电源，记录电流表和示波器的读数。

3.然后依次增加电阻箱中的电阻值，每次增加一定量的电阻，记录电流表和示波器的读数。

4.继续增加电阻箱中的电阻值，直至达到电流互感器的额定电流值（也可以是实验要求的任意值），记录电流表和示波器的读数。

5.记录每一次增加电阻的过程中电流表和示波器的读数，并绘制电流与电阻的关系曲线。

三、实验结果与分析1.经过实验操作，我们得到了电流与电阻之间的关系曲线。

2.根据实验结果，我们可以发现电流互感器的输出电流随着电阻值的增加而减小，呈现线性关系。

3.通过实验操作可以了解到，电流互感器在实际应用中可以通过调整电阻值来满足所需的电流测量和保护要求。

4.实验中通过示波器观察到了电流波形，并可根据波形特征对电流互感器进行评估。

四、实验结论本实验通过搭建电流互感器实验装置并进行实验操作，深入了解了电流互感器的原理和性能。

1.电流互感器的输出电流与电阻值呈线性关系。

2.电流互感器可以通过调整电阻值满足不同电流测量和保护的需求。

3.示波器可以用来观察电流互感器的电流波形，帮助评估电流互感器的性能。

实验结果有助于我们深入了解电流互感器的原理、性能和应用，以及对电流信号进行测量与保护的重要性。

总结：通过本次电流互感器实验，我们对电流互感器的原理、性能和应用有了更加深入的了解。

通过实验操作和结果分析，我们掌握了电流互感器与电阻之间的关系，以及电流互感器的波形特征。

电压电流互感器实验方法图文，民熔不同之处在于承载能力。

变压器能承受很大的负荷，而电压互感器不能。

电压互感器用于将高压变为低压。

在运行过程中，二次侧不能短时间闭合，二次侧负荷一般不大。

变压器是用来改变电压等级的，包括高压对低压、低压对高压，以及专用变压器如汽车变压器、焊机等。

2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通中也很小，这时一、二次绕组的磁势F（F=lW)大小相等，方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV 左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。

在互感器中正确的标号规定为减极性。

4.电压互感器和电流互感器在结构上的主要差别（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。

（2）电压互感器一次绕组数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。

电流互感器试验项目和内容一、引言电流互感器是一种用来测量电流的传感器，广泛应用于电力系统中。

为确保电流互感器的性能和准确度，需要进行一系列的试验项目和内容。

本文将介绍电流互感器试验的项目和内容。

二、试验项目1. 基本参数试验基本参数试验是评估电流互感器的基本性能指标，包括额定电流、准确度等。

试验内容包括额定电流试验、变比试验、准确度试验等。

2. 负载特性试验负载特性试验是评估电流互感器在不同负载条件下的性能，包括线性度、相位差等。

试验内容包括线性度试验、相位差试验等。

3. 额定短时热试验额定短时热试验是评估电流互感器在额定电流下的热稳定性能，包括温升、恢复时间等。

试验内容包括温升试验、恢复时间试验等。

4. 额定负荷试验额定负荷试验是评估电流互感器在额定负荷条件下的性能，包括负载损耗、磁化特性等。

试验内容包括负载损耗试验、磁化特性试验等。

5. 绝缘水平试验绝缘水平试验是评估电流互感器的绝缘性能，包括耐压试验、绝缘电阻试验等。

试验内容包括耐压试验、绝缘电阻试验等。

三、试验内容1. 额定电流试验额定电流试验是确定电流互感器的额定电流，通常使用标准电流源和标准电流表进行测量。

测试时需要保持稳定的电流，并记录测量结果。

2. 变比试验变比试验是确定电流互感器的变比，即输入电流与输出电流之间的比值。

通常使用标准电流源和标准电流表进行测量，测试时需要改变输入电流，并记录测量结果。

3. 准确度试验准确度试验是评估电流互感器的测量准确度，通常使用标准电流源和标准电流表进行测量。

测试时需要在不同电流下进行测量，并与标准值进行比较。

4. 线性度试验线性度试验是评估电流互感器的输出电流与输入电流之间的线性关系。

通常需要在不同电流下进行测量，并绘制线性度曲线以评估其线性度。

5. 相位差试验相位差试验是评估电流互感器的输出电流与输入电流之间的相位差。

通常需要在不同电流下进行测量，并记录相位差的数值。

6. 温升试验温升试验是评估电流互感器在额定电流下的热稳定性能。

电流互感器试验报告正式
一、实验目的
本次实验的目的是对电流互感器进行性能测试，包括准确度、线性度、短路阻抗等指标的测试，以验证其符合设计要求和国家标准。

二、实验原理
三、实验步骤
1.准备工作
根据实验需求，选择适当的电流互感器进行测试，并确保测试环境符
合要求，包括温度、湿度等。

2.准确度测试
将标称电流通过被测互感器，分别采集主回路和从回路的电压信号，
并利用准确度等级的要求，计算两者之间的误差。

3.线性度测试
在标定电流下，逐渐增加电流值，记录主回路和从回路的电压信号，
利用回归分析方法计算线性度。

4.短路阻抗测试
将电流互感器的次绕组短路，通过主回路加一定电压，测量主回路与
次回路的电压比值，计算短路阻抗。

5.其他指标测试
根据实验需要，进行其他指标测试，如耐热性能、湿热性能等。

四、实验结果与分析
经过一系列的测试，我们得到了电流互感器的准确度、线性度和短路
阻抗等性能指标。

通过对实验数据进行分析，与设计要求和国家标准进行
对比，发现电流互感器的性能符合要求，误差小于允许范围，并具有较好
的线性度和短路阻抗。

五、实验总结
本次实验对电流互感器的性能进行了全面的测试，通过分析测试结果，发现电流互感器在准确度、线性度和短路阻抗等指标方面符合设计要求和
国家标准。

本次实验为电流互感器的生产和应用提供了科学依据，有助于
确保电流互感器在实际使用中的可靠性和稳定性。

[1]电流互感器性能测试方法.国家电力公司标准.。

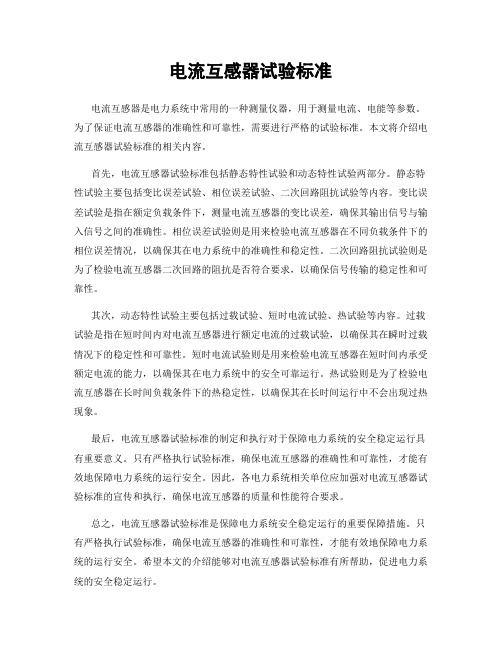

电流互感器试验标准电流互感器是电力系统中常用的一种测量仪器，用于测量电流、电能等参数。

为了保证电流互感器的准确性和可靠性，需要进行严格的试验标准。

本文将介绍电流互感器试验标准的相关内容。

首先，电流互感器试验标准包括静态特性试验和动态特性试验两部分。

静态特性试验主要包括变比误差试验、相位误差试验、二次回路阻抗试验等内容。

变比误差试验是指在额定负载条件下，测量电流互感器的变比误差，确保其输出信号与输入信号之间的准确性。

相位误差试验则是用来检验电流互感器在不同负载条件下的相位误差情况，以确保其在电力系统中的准确性和稳定性。

二次回路阻抗试验则是为了检验电流互感器二次回路的阻抗是否符合要求，以确保信号传输的稳定性和可靠性。

其次，动态特性试验主要包括过载试验、短时电流试验、热试验等内容。

过载试验是指在短时间内对电流互感器进行额定电流的过载试验，以确保其在瞬时过载情况下的稳定性和可靠性。

短时电流试验则是用来检验电流互感器在短时间内承受额定电流的能力，以确保其在电力系统中的安全可靠运行。

热试验则是为了检验电流互感器在长时间负载条件下的热稳定性，以确保其在长时间运行中不会出现过热现象。

最后，电流互感器试验标准的制定和执行对于保障电力系统的安全稳定运行具有重要意义。

只有严格执行试验标准，确保电流互感器的准确性和可靠性，才能有效地保障电力系统的运行安全。

因此，各电力系统相关单位应加强对电流互感器试验标准的宣传和执行，确保电流互感器的质量和性能符合要求。

总之，电流互感器试验标准是保障电力系统安全稳定运行的重要保障措施。

只有严格执行试验标准，确保电流互感器的准确性和可靠性，才能有效地保障电力系统的运行安全。

希望本文的介绍能够对电流互感器试验标准有所帮助，促进电力系统的安全稳定运行。

电流互感器检测项目及试验电流互感器是电力系统中常见的重要电气设备，用于变电设备中的保护及测量。

为了确保电气设备正常运行和电力系统的安全稳定，需要定期对电流互感器进行检测和试验。

本文将介绍电流互感器检测的相关项目及试验方法。

检测项目1. 外观检查外观检查主要关注电流互感器的铭牌、接线端子、外壳及连接线束等，确保其符合设计要求并防止因机械损伤造成故障。

2. 绝缘电阻测量绝缘电阻测量主要是为了确定电流互感器的绝缘状况是否良好。

在测量过程中，应使用标准电压来激励，并及时处理测量数据以便参考和分析。

3. 磁通量比测量磁通量比测量的主要目标是确定电流互感器的变比误差。

该测量方法常用的是交流比率法和恒流法。

在测量过程中，需注意测试设备的精度和实验室环境的干扰。

4. 相位角误差测量相位角误差测量是衡量电流互感器相位准确性的重要指标，在保护装置中具有重要意义。

该测量方法主要为相量测量法和变压器比法，需要精密的测试设备和周到的实验设计。

5. 线性误差测量线性误差测量是确定电流互感器线性误差的方法，可以有效判断电流互感器工作的可靠性和准确性。

线性误差测量主要为短路法和开路法，需注意实验环境和实验参数的设置。

试验方法在进行电流互感器检测之前，需要对相关试验方法进行评估和选择，以确保试验的准确性和合理性。

下面介绍一些常用的试验方法：1. 标准试验法标准试验法为常规试验方法，在检测合格后，应按规定周期进行检测，主要目的是确保电流互感器的正常工作。

2. 多项试验法多项试验法较全面地检查电流互感器的各项性能指标。

除了常规试验项目，还包括特殊项目的测量和分析，在实验方法和测试设备等方面都有较高的要求。

3. 野外试验法野外试验法主要指在现场对电流互感器进行测试和分析，可以获得更接近于实际应用的检测结果，但需要注意操作安全和实验精度。

电流互感器检测是电力系统中重要的工作，需要严格按照标准和规范来进行。

在根据实际情况选择试验方法时，应充分考虑实验的准确性、合理性和安全性。

500kV SF 6电流互感器的现场交流耐压试验黄福勇,申积良,刘兴文,段肖力(湖南省电力试验研究院,湖南长沙410007)摘　要:对500kV SF 6电流互感器现场交流耐压试验过程中存在的问题进行了探讨和分析,并提出了解决的措施。

关键词:电流互感器;现场;交流耐压试验中图分类号:TM 76 文献标识码:A 文章编号:100820198(2006)0120047204收稿日期:20052112180　引　言 随着电网的发展,SF 6气体绝缘电流互感器大量使用,由于其内部绝缘支撑屏蔽发生故障,给安全运行带来了极大的影响,国家电网公司下发的《预防110(66)kV ～500kV 互感器事故措施》和《十八项反事故措施》中明确提出了SF 6气体绝缘的电流互感器在安装后应进行现场老练试验,老练试验后进行工频耐压,所加试验电压值为出厂试验值的90%,以此来保证气体绝缘电流互感器的长期稳定运行。

1　电流互感器的现场老练和交流耐压试验 试验采用串联谐振电路,整个系统由被试SF 6电流互感器、变频柜、电抗器、励磁变、限流电抗、测量系统组成。

试验接线如图1所示。

FC 为变频柜,德国H IGH -VOL T ;L H 为电抗器,国产3X (120H ,4508);L 为限流电抗;T E 为励磁变,600 10600V ,380 15000V ;C c 为被试SF 6TA ;C H ,C L 为测量系统。

图1　交流耐压试验接线图 试验设备放置在5011与5012的B ,C 相之间,试验设备与3组电流互感器的位置如图2所示:注:图中两相间距离为8m ,两间隔之间的距离约为14m ;1为变频柜;2为励磁变;3为电抗器;4为分压器图2　3组TA 与试验设备之间的位置关系 参照《预防110(66)kV ～500kV 互感器事故措施》和《十八项反事故措施》要求并根据业主的意见,老练试验按照1.1U m 3电压下10m in 的程序进行,耐压试验按照90%出厂试验电压下1m in 进行,此时试验电压为612kV 。

电流互感器实验报告一、引言电流互感器是一种用于测量电流的装置，它利用电磁感应原理将被测电流转换为对外输出的电压信号。

本实验旨在通过实际操作，了解电流互感器的工作原理、特性以及使用方法，并验证其测量准确性。

二、实验装置和原理实验所用装置包括电流互感器、交流电源、负载电阻、示波器等。

电流互感器是一种线圈结构，其中包含一个主线圈和一个副线圈。

当被测电流通过主线圈时，根据电磁感应原理，副线圈中会产生与主线圈中电流成比例的电压信号。

三、实验步骤1. 将交流电源正确接入实验电路，并调节合适的电压和频率。

2. 将电流互感器的主线圈与负载电阻串联连接起来。

3. 将示波器的探头连接到电流互感器的副线圈端口。

4. 调节示波器的设置，选择合适的量程和触发方式。

5. 逐步增加负载电阻，记录示波器上的电压信号。

6. 根据实验数据，绘制电流互感器的电流-电压特性曲线。

四、实验结果和分析通过实验记录的数据，我们可以得到电流互感器的电流-电压特性曲线。

根据该曲线，我们可以看到在一定范围内，电流与电压呈线性关系。

这说明电流互感器在这个范围内可以提供准确的电流测量。

我们还可以观察到曲线的斜率随负载电阻的增加而变小。

这是因为负载电阻的增加会导致电流互感器的副线圈中的电流减小，进而降低输出电压信号的幅值。

五、实验误差分析在实验过程中，可能存在一些误差，影响了测量结果的准确性。

由于电流互感器本身的特性和制造工艺，其输出信号可能存在一定的非线性。

在测量过程中，我们应尽量选取线性范围内的数据进行分析。

示波器的灵敏度和精度也可能对测量结果产生影响。

在实验中，我们应根据实际情况选择合适的示波器设置，以提高测量的准确性。

实验中使用的负载电阻可能存在一定的误差。

在测量过程中，应尽量选择精度高、稳定性好的负载电阻，以减小误差的影响。

六、实验结论通过本次实验，我们深入了解了电流互感器的工作原理、特性以及使用方法。

根据实验结果，我们可以得出以下结论：1. 电流互感器可以将被测电流转换为对外输出的电压信号。

电流互感器试验报告
首先，需进行准确度试验。

该试验主要是通过比较电流互感器测量出的电流与标准电流的误差来评估准确度。

试验中采用多个不同电流值进行测试，并计算出测量误差的平均值。

准确度试验可分为常规试验和特殊试验，常规试验包括比率试验、转向试验、反映性能和差动特性的试验，特殊试验包括过负荷试验和短路试验。

其次，需进行负载特性试验。

负载特性试验是检验电流互感器在不同负荷下的输出特性。

试验方法包括恒定负荷法、逐步负荷法和变频负载法等。

通过这些试验，可以评估电流互感器在不同负荷下的输出精度和稳定性。

此外，还需进行热特性试验。

热特性试验是衡量电流互感器温升和负载能力的重要指标。

试验方法包括长时间定负荷试验和短时间瞬态试验。

通过这些试验，可以确定电流互感器在长时间和瞬态负荷下的热特性和温升情况。

最后，还需进行绝缘试验和机械性能试验。

绝缘试验主要是检测电流互感器的绝缘强度，防止电流互感器在运行中发生绝缘击穿现象。

机械性能试验主要是检测电流互感器的外观、连接件、可靠性和可操作性等方面的指标。

总的来说，电流互感器试验报告包括准确度试验、负载特性试验、热特性试验、绝缘试验和机械性能试验等内容。

通过这些试验，可以评估电流互感器的性能和可靠性。

同时，试验报告也可以为用户提供选择合适的电流互感器提供参考依据。

电流互感器试验报告试验目的：对电流互感器进行性能检测，验证其满足技术要求和标准规定。

试验仪器：电流互感器测试装置、电流源、测量仪器等。

试验步骤：1. 测试前准备：对电流互感器进行外观检查，确保无损坏和脏污现象。

检查连接线路是否正确并紧固，是否与试验仪器相匹配。

2. 校准电流源：将电流源接入到电流互感器的输入端，调整电流源的输出电流，校准并记录准确的电流值。

3. 试验参数设定：根据电流互感器的额定参数和试验要求，设定电流互感器测试装置的参数，如电流值、频率、相位等。

4. 测试：将电流互感器与测试装置连接，打开测试装置的电源，进行电流互感器的测试。

记录电流互感器的输出电流、相位差、误差等数值。

5. 分析结果：根据测试结果，判断电流互感器的性能是否符合技术要求和标准规定。

6. 结果记录与分析：将试验结果记录下来，并进行数据分析，比较与标准规定的误差范围，看是否符合要求。

7. 编写试验报告：根据试验结果和分析，编写电流互感器试验报告，包括试验目的、仪器设备使用情况、试验步骤、试验结果及分析等内容。

重要参数和指标：1. 额定电流：表示电流互感器允许通过的最大电流值。

2. 准确度等级：表示电流互感器的输出电流与输入电流之间的误差范围，一般为类0.2、类0.5、类1等。

3. 额定绕组比：表示电流互感器输入端与输出端绕组之间的变比关系，一般为1:5、1:10、1:20等。

4. 相位差：表示电流互感器的输出电流相对于输入电流的相位差。

5. 额定频率：表示电流互感器设计使用的频率。

6. 额定负荷：表示电流互感器能够承受的最大负荷。

试验结论：根据试验结果和分析，判断电流互感器性能是否满足要求，并给出具体结论和建议。
