初中物理中考专题复习《电学实验》大单元教学设计【专题概述】根据物理2022新课标内容标准，学生必做实验分两类，其中测量类的电学实验共3个,分别是：用电流表测量电流，用电压表测量电压，用电流表和电压表测量电阻；其中探究类的电学实验共2个，分别是：探究串联电路和并联电路中电流、电压的特点，探究电流与电压、电阻的关系。
电学实验重点包括以下实验：①探究串、并联电路的电流规律；②探究串、并联电路的电压规律；③探究影响电阻大小的因素；④探究电流与电压、电阻的关系；⑤伏安法测电阻；⑥测量小灯泡的电功率；⑦探究电热多少与哪些因素有关；⑧探究影响电磁铁磁性强弱的因素；⑨电磁感应，分析近几年中考,高频考点通常有:伏安法测电阻及探究电流与电阻、电压的关系等。
【复习方法】启发讲授法、归纳总结法、演示实验法【电学实验有关考点】考点一探究串、并联电路的电流规律【应试必备知识】1.实验器材:干电池三节、开关一个、三种不同规格的小灯泡各两个、电流表一只、导线若干。
2.实验电路图3.使用电流表的注意事项：(1)电流从电流表的正接线柱流入、负接线柱流出;(2)电流表在使用前应该先进行校零;(3)电流表与被测对象串联;(4)实验前，应对电流表进行试触;(5)闭合开关，电流表指针的偏转角度较小，说明电流表所选量程偏大，为保证实验的准确性，应换用较小的量程进行实验;(6)若闭合开关后，电流表指针向左偏转，说明电流表的正、负接线柱接反了。
4.选择不同规格小灯泡的原因是避免实验的偶然性，得出具有普遍性的结论。
5.连接电路时开关要断开，目的是保护电路。
6.实验结论：串联电路中电流处处相等;并联电路中干路电流等于各支路电流之和【方法归纳】在探究并联电路的电流规律的实验中，为了简化实验操作,可以在上图B、C两点处各接一个开关，电流表放在A点，如下图所示。
因为并联电路中，各支路独立工作、互不影响,所以可以设计如下实验步骤进行实验:闭合S、S1,断开S2,记录电流表的示数，此时电流表测的是通过灯泡L1的电流;闭合S、S2，断开S1,记录电流表的示数,此时电流表测的是通过灯泡L2的电流;将所有开关都闭合,记录电流表的示数，此时电流表测的是干路电流。

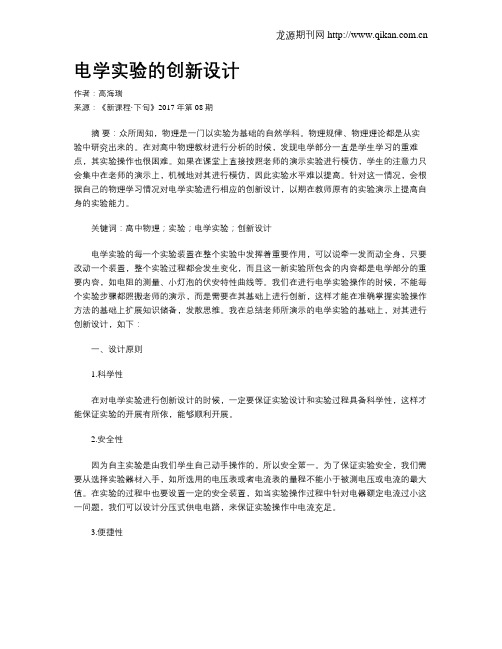

电学实验的创新设计作者：高海瑞来源：《新课程·下旬》2017年第08期摘要：众所周知，物理是一门以实验为基础的自然学科。
物理规律、物理理论都是从实验中研究出来的。
在对高中物理教材进行分析的时候，发现电学部分一直是学生学习的重难点，其实验操作也很困难。
如果在课堂上直接按照老师的演示实验进行模仿，学生的注意力只会集中在老师的演示上，机械地对其进行模仿，因此实验水平难以提高。
针对这一情况，会根据自己的物理学习情况对电学实验进行相应的创新设计，以期在教师原有的实验演示上提高自身的实验能力。
关键词：高中物理；实验；电学实验；创新设计电学实验的每一个实验装置在整个实验中发挥着重要作用，可以说牵一发而动全身，只要改动一个装置，整个实验过程都会发生变化，而且这一新实验所包含的内容都是电学部分的重要内容，如电阻的测量、小灯泡的伏安特性曲线等。
我们在进行电学实验操作的时候，不能每个实验步骤都照搬老师的演示，而是需要在其基础上进行创新，这样才能在准确掌握实验操作方法的基础上扩展知识储备，发散思维。
我在总结老师所演示的电学实验的基础上，对其进行创新设计，如下：一、设计原则1.科学性在对电学实验进行创新设计的时候，一定要保证实验设计和实验过程具备科学性，这样才能保证实验的开展有所依，能够顺利开展。
2.安全性因为自主实验是由我们学生自己动手操作的，所以安全第一。
为了保证实验安全，我们需要从选择实验器材入手，如所选用的电压表或者电流表的量程不能小于被测电压或电流的最大值。
在实验的过程中也要设置一定的安全装置，如当实验操作过程中针对电器额定电流过小这一问题，我们可以设计分压式供电电路，来保证实验操作中电流充足。
3.便捷性在电学实验操作的过程中，我们需要选择一些常用的器材，这样可以为实验开展提供充足的设备，在实验操作的过程中可以选择方便易行的方法。
如在测量电阻的时候，我们在保证实验条件可行性的基础上采用替代法来进行，以此保证实验简单、易操作。
第一部分专题六第2讲基础题——学问基础打牢1. (2024·新课标Ⅰ卷)某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω.该同学采纳两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条UI图线，其中U与I分别为电压表和电流表的示数．回答下列问题：(1)图(b)中标记为Ⅱ的图线是采纳电压表跨接在_O、P__(填“O、P”或“O、Q”)两点的方案测量得到的．(2)依据所用试验器材和图(b)可推断，由图线_Ⅰ__(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为_50.5__Ω(保留1位小数)．(3)考虑到试验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为_50.0__Ω(保留1位小数)．【解析】(1)若将电压表接在O、P之间，I＝UR V ＋UR x则U＝R x R VR x＋R V·I依据一次函数关系可知对应斜率为R x R VR x＋R V若将电压表接在O、Q之间，电流表分压为U A＝IR A依据欧姆定律变形可知R x＝U－IR AI解得U＝I(R x＋R A)依据一次函数可知对应斜率为(R x＋R A)，对比图像的斜率可知kⅠ>kⅡ所以Ⅱ图线是采纳电压表跨接在O、P之间．(2)因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为50 Ω左右，依据1 kΩ50 Ω<50 Ω0.5 Ω说明电流表的分压较小，电压表的分流较大，所以电压表应跨接在O、Q之间，所以选择图线I得到的结果较为精确．依据图像可知R x＝3 V－1 V59.6 mA－20 mA≈50.5 Ω.(3)考虑电流表内阻，则修正后的电阻为R x′＝R x－R A＝50.5 Ω－0.5 Ω＝50.0 Ω.2. (2024·四川成都二诊)为将一只毫安表A(量程3 mA，内阻约几十欧姆)改装成量程为1.5 V的电压表，试验室供应了下列器材：电源E(电动势约6 V，内阻不计)；滑动变阻器R1(0～50 Ω)；滑动变阻器R2(0～5 kΩ)；电阻箱R(0～999.9 Ω)；开关两个、导线若干．某同学先按图示电路连接线路，测量表A的内阻．他的操作步骤如下：a．将滑动变阻器的阻值调到最大，闭合S1后调整变阻器的阻值，使表A的指针满偏；b．闭合S2保持变阻器的阻值不变，调整电阻箱R的阻值，使表A的指针偏转到量程的1 2位置；c．登记R的阻值为30.0 Ω.(1)上述试验中，滑动变阻器应选用_R2__(选填“R1”或“R2”)．(2)表A的内阻测量值R A＝_30.0或30__Ω.此测量值_小于__(选填“大于”“等于”或“小于”)表A内阻的真实值．(3)若取表A内阻的测量值R A进行计算，为达成改装的目的，可将表A与电阻箱R_串联__(选填“串联”或“并联”)，且将电阻箱R的阻值调到_470.0或470__Ω.【解析】(1)毫安表A的量程3 mA，则电路中的最大电流为3 mA，电路的最小电阻为R＝EI g ＝63×10－3Ω＝2 000 Ω，故滑动变阻器应选用R2.(2)试验中用半偏法测电表的内阻，所以R的阻值即为电表的测量值，则表A的内阻测量值R A＝30 Ω，由于闭合S2，电阻箱R并入电路，电路的总电阻变小，干路电流变大，而流过毫安表的电流为满偏的一半，所以流过电阻箱R的电流大于满偏的一半，依据并联电路的特点，可知电阻箱R的阻值小于毫安表的内阻，即测量值小于表A内阻的真实值．(3)应把毫安表与电阻箱串联，改装成电压表，量程为1.5 V，则有U＝I g(R A＋R)，则将电阻箱R的阻值调到R＝470 Ω.3. (2024·新课标Ⅱ卷)某同学要探讨一小灯泡L(3.6 V，0.30 A)的伏安特性．所用器材有：电流表A1(量程200 mA，内阻R g1＝10.0 Ω)，电流表A2(量程500 mA，内阻R g2＝1.0Ω)、定值电阻R0(阻值R0＝10.0 Ω)、滑动变阻器R1(最大阻值10 Ω)、电源E(电动势4.5 V，内阻很小)、开关S和若干导线．该同学设计的电路如图(a)所示．(1)依据图(a)，在图(b)的实物图中画出连线．(2)若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、R g1和R0写出：小灯泡两端的电压U＝_I1(R g1＋R0)__，流过小灯泡的电流I＝_I2－I1__.为保证小灯泡的平安，I1不能超过_180__mA.(3)试验时，调整滑动变阻器，使开关闭合后两电流表的示数为零．逐次变更滑动变阻器滑片位置并读取相应的I1和I2.所得试验数据在下表中给出．I1/mA325585125144173I2/mA1712292993794244701_11.6__Ω(保留1位小数)．(4)假如用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于_8.0__Ω(保留1位小数)．【答案】(1)见解析图【解析】(1)依据电路图连接实物图如图所示(2)①依据电路图可知灯泡两端的电压为电流表A 1和R 0的总电压，故依据欧姆定律有U ＝I 1(R g1＋R 0 )；②依据并联电路特点可知流过小灯泡的电流为I ＝I 2－I 1；③因为小灯泡的额定电压为3.6 V ，故依据题目中已知数据带入①中可知I 1不能超过180 mA.(3)依据表中数据可知当I 1＝173 mA 时，I 2＝470 mA ；依据前面的分析代入数据可知此时灯泡两端的电压为U ＝3.46 V ；流过小灯泡的电流为I ＝297 mA ＝0.297 A ；故依据欧姆定律可知此时小灯泡的电阻为R ＝U I ＝3.460.297Ω＝11.6 Ω.(4)要测量完整的伏安特性曲线则灯泡两端的电压至少要达到3.6 V ，而电流表A 1不能超过其量程200 mA ，此时结合①有3.6＝0.2×(10＋R 0)，解得R 0＝8 Ω，即要完整的测量小灯泡伏安特性曲线所用电阻的阻值不能小于8 Ω.4. (2024·新课标Ⅲ卷)已知一热敏电阻当温度从10 ℃升至60 ℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变更关系．所用器材：电源E 、开关S 、滑动变阻器R (最大阻值为20 Ω)、电压表(可视为志向电表)和毫安表(内阻约为100 Ω)．(1)在所给的器材符号之间画出连线，组成测量电路图．(2)试验时，将热敏电阻置于温度限制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值．若某次测量中电压表和毫安表的示数分别为5.5 V 和3.0 mA ，则此时热敏电阻的阻值为_1.8__kΩ(保留2位有效数字)．试验中得到的该热敏电阻阻值R 随温度t 变更的曲线如图(a)所示．(3)将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2 kΩ.由图(a)求得，此时室温为_25.5__℃(保留3位有效数字)．(4)利用试验中的热敏电阻可以制作温控报警器，其电路的一部分如图(b)所示．图中，E 为直流电源(电动势为10 V ，内阻可忽视)；当图中的输出电压达到或超过6.0 V 时，便触发报警器(图中未画出)报警．若要求起先报警时环境温度为50 ℃，则图中_R 1__(填“R 1”或“R 2”)应运用热敏电阻，另一固定电阻的阻值应为_1.2__kΩ(保留2位有效数字)．【答案】 (1)见解析图【解析】 (1)滑动变阻器应用分压式，电压表可视为志向表，所以用电流表外接．连线如图．(2)由部分电路欧姆定律得R ＝U I ＝ 5.53×10－3Ω≈1.8 kΩ.(3)由图(a)可以干脆读该电阻的阻值为2.2 kΩ对应的温度为25.5 ℃.(4)温度上升时，该热敏电阻阻值减小，分得电压削减．而温度高时要求输出电压上升，以触发报警，所以R 1为热敏电阻．由图线可知，温度为50 ℃时，R 1＝0.8 kΩ，由欧姆定律可得E ＝I (R 1＋R 2)，U ＝IR 2，代入数据解得R 2＝1.2 kΩ.5. (2024·全国乙，23,10分)一同学探究阻值约为550 Ω的待测电阻R x 在0～5 mA 范围内的伏安特性．可用器材有电压表V(量程为3 V ，内阻很大)，电流表A(量程为1 mA ，内阻为300 Ω)，电源E (电动势约为4 V ，内阻不计)，滑动变阻器R (最大阻值可选10 Ω或1.5 kΩ)，定值电阻R 0(阻值可选75 Ω或150 Ω)，开关S ，导线若干．(1)要求通过R x 的电流可在0～5 mA 范围内连续可调，将图甲所示的器材符号连线，画出试验电路的原理图．(2)试验时，图甲中的R 应选最大阻值为_10_Ω__(选填“10 Ω”或“1.5 kΩ”)的滑动变阻器，R 0应选阻值为_75_Ω__(选填“75 Ω”或“150 Ω”)的定值电阻．(3)测量多组数据可得R x 的伏安特性曲线．若在某次测量中，电压表、电流表的示数分别如图乙和图丙所示，则此时R x 两端的电压为_2.30__V ，流过R x 的电流为_4.20__mA ，此组数据得到的R x 的阻值为_548__Ω(保留3位有效数字)．【答案】 (1)见解析图【解析】 (1)电流表内阻已知，电流表与R 0并联扩大电流表量程，进而测量通过R x 的电流，电压表测量R x 两端的电压；滑动变阻器采纳分压式接法，满意通过R x 的电流在0～5 mA 内连续可调的条件，电路图如下．(2)电路中R 应选最大阻值为10 Ω的滑动变阻器，便利电路的调整，测量效率高、试验误差小；通过R x 的电流最大为5 mA ，须要将电流表量程扩大为原来的5倍，依据并联分流，即并联电路中电流之比等于电阻的反比，可知5 mA －1 mA 1 mA ＝300 ΩR 0，解得R 0＝75 Ω.(3)电压表每小格表示0.1 V ，向后估读一位，即U ＝2.30 V ；电流表每小格表示0.02mA ，本位估读，即读数为0.84 mA ，电流表量程扩大5倍，所以通过R x 的电流为I ＝4.20 mA ；依据欧姆定律可知R x ＝UI≈548 Ω.6. (2024·浙江1月高考)小明同学依据图1的电路连接器材来“探究导体电阻与其影响因素的定量关系”．试验时多次变更合金丝甲接入电路的长度l 、调整滑动变阻器的阻值，使电流表的读数I 达到某一相同值时记录电压表的示数U ，从而得到多个U I 的值，作出U Il 图像，如图2中图线a 所示．(1)在试验中运用的是_0～20_Ω__(选填“0～20 Ω”或“0～200 Ω”)的滑动变阻器． (2)在某次测量时，量程为3 V 电压表的指针位置如图3所示，则读数U ＝_1.32(1.31～1.34)__V.(3)已知合金丝甲的横截面积为7.0×10－8m 2，则合金丝甲的电阻率为_1.1×10－6(0.90×10－6～1.3×10－6)__Ω·m(结果保留2位有效数字)．(4)图2中图线b 是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采纳同样的方法获得的UIl 图像，由图可知合金丝甲的横截面积_小于__(选填“大于”“等于”或“小于”)合金丝乙的横截面积．【解析】 (1)由试验原理可知R x ＝U I ，而由U Il 图像可知待测电阻最大约为8 Ω，为了使电压表有明显的读数变更，则滑动变阻器的阻值不能太大，故选0～20 Ω比较合适．(2)量程为 3 V 的电压表，精度为0.1 V ，估读到0.01 V ，则电压为 1.32 V(1.31～1.34)．(3)依据电阻定律有U I ＝R x ＝ρS ·l 则U I l 图像的斜率为k ＝ρS可得合金丝甲的电阻率为ρ＝kS ＝7.4－3.60.44－0.20×7.0×10－8(Ω·m)≈1.1×10－6(Ω·m)．(4)另一根长度相同、材料相同的合金丝乙与合金丝甲并联后，电阻率不变，而横截面积变为S′＝S＋S乙由图2中图线b可得S′＝ρk b＝1.1×10－62.2－1.00.44－0.15≈26.6×10－8 m2解得S乙＝S′－S≈19.6×10－8 m2>S故合金丝甲的横截面积小于合金丝乙的横截面积．7. (2024·贵州押题卷)李老师为了让同学们更好地理解电表的改装原理，将量程为0～3 V～15 V的电压表底座拆开后，展示其内部结构，如图甲所示．图中a、b、c是该表的3个接线柱，李老师已依据图甲画出如图乙所示的电路图．(1)依据图乙可以推断，当须要选择0～3 V的量程时，应接入电路的两个接线柱是_b、c__.(2)若电压表的表头内阻为200 Ω，满偏电流为600 μA，则可以计算出R1＝_20_000__Ω，R2＝_4_800__Ω.(3)某同学受到启发后，接着探讨量程为0～0.6 A～3 A的电流表．拆开电流表底座后，发觉其内部结构如图丙所示，其中“－”为电流表的负接线柱，d、e为其余两个接线柱．在所给的器材符号之间画出连线，组成该电流表的电路图；(4)已知电流表中R4＝0.22 Ω，表头与电压表的表头相同，则R3＝_0.88__Ω.【答案】(3)见解析图【解析】(1)电压表量程越大，与表头G串联的总电阻越大，所以当须要选择0～3 V 的量程时，表头G只与R2串联，应接入电路的两个接线柱是b、c.(2)依据串联电路规律有I G(R2＋r G)＝3 V，I G(R1＋R2＋r G)＝15 V，联立解得R1＝20 000 Ω，R2＝4 800 Ω.(3)依据题图丙作出电路图如图所示．(4)电流表量程越大，分流总电阻越小，所以e接线柱对应0.6 A量程，d接线柱对应3 A量程，依据串并联电路规律有I1＝I G＋I G r G＋R5R3＋R4＝0.6 A，I2＝I G＋I G r G＋R3＋R5R4＝3A，联立解得R3＝0.88 Ω.应用题——强化学以致用8. (2024·全国高考甲卷)某同学用图(a)所示电路探究小灯泡的伏安特性，所用器材有：小灯泡(额定电压2.5 V，额定电流0.3 A)电压表(量程300 mV，内阻300 Ω)电流表(量程300 mA，内阻0.27 Ω)定值电阻R0滑动变阻器R1(阻值0～20 Ω)电阻箱R2(最大阻值9 999.9 Ω)电源E(电动势6 V，内阻不计)开关 S、导线若干．完成下列填空：(1)有3个阻值分别为10 Ω、20 Ω、30 Ω的定值电阻可供选择，为了描绘小灯泡电流在0～300 mA的UI曲线，R0应选取阻值为_10__ Ω的定值电阻．(2)闭合开关前，滑动变阻器的滑片应置于变阻器的_a__(填“a”或“b”)端．(3)在流过电流表的电流较小时，将电阻箱R2的阻值置零，变更滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图(b)所示．当流过电流表的电流为10 mA 时，小灯泡的电阻为_0.7__ Ω(保留1位有效数字)．(4)为使得电压表满量程时对应于小灯泡两端的电压为 3 V ，该同学经计算知，应将R 2的阻值调整为_2_700_Ω__.然后调整滑动变阻器R 1，测得数据如下表所示：U /mV 24.0 46.0 76.0 110.0 128.0 152.0 184.0 216.0 250.0 I /mA140.0160.0180.0200.0220.0240.0260.0280.0300.0增大__(大”“减小”或“不变”)．(6)该同学观测到小灯泡刚起先发光时流过电流表的电流为160 mA ，可得此时小灯泡电功率P 1＝_0.074__W(保留2位有效数字)；当流过电流表的电流为300 mA 时，小灯泡的电功率为P 2，则P 2P 1＝_10__(保留至整数)．【解析】 (1)因为小灯泡额定电压2.5 V ，电动势6 V ，则滑动滑动变阻器时，为了保证电路平安，须要定值电阻分担的电压U ＝6 V －2.5 V ＝3.5 V ，则有R 0＝3.5 V0.3 A≈11.7 Ω则须要描绘小灯泡在0～300 mA 的伏安特性曲线，即R 0应选取阻值为10 Ω. (2)为了爱护电路，滑动变阻器的滑片应置于变阻器的a 端．(3)由图可知当流过电流表的电流为10 mA 时，电压为7 mV ，则小灯泡的电阻为R ＝7×10－310×10－3 Ω＝0.7 Ω. (4)由题知电压表满量程时对应于小灯泡两端的电压为3 V 时，有3R 2＋R V ＝0.3R V解得R 2＝2 700 Ω.(5)由图(b)和表格可知流过小灯泡电流增加，图像中U I变大，则灯丝的电阻增大． (6)依据表格可知当电流为160 mA 时，电压表的示数为46 mV ，依据(4)的分析可知此时小灯泡两端电压为0.46 V ，则此时小灯泡电功率P 1＝0.46 V×0.16 A≈0.074 W同理可知当流过电流表的电流为300 mA 时，小灯泡两端电压为2.5 V ，此时小灯泡电功率P 2＝2.5 V×0.3 A＝0.75 W故有P 2P 1＝0.750.074≈10.9. (2024·广西南宁二模)某物理试验小组设计了如图甲所示的电路图，采纳半偏法测量一电流计G 的内阻R g ，然后将该电流计G 改装为电压表，并对改装后的电压表进行检验．(1)请依据图甲所示电路图，在图乙中用笔画线表示导线连接相应的实物电路：(2)测量R g的步骤如下：①按图甲所示连接好试验电路，将R1的阻值调到最大，闭合开关S1，调整R1的阻值，使电流计指针满偏；②闭合开关S2，调整R2的阻值，使电流计指针转到满偏刻度的一半处，登记R2的阻值并断开S1；③待测电流计内阻R测＝R2.由于存在系统误差，按上述试验步骤测出的电流计内阻R测与电流计内阻的真实值R g相比较，R测_<__R g(选填“>”“<”或“＝”)．(3)该小组在上述试验中，测得电流计G(量程3 mA)的内阻为400 Ω.他们将此电流计与电阻R串联后改装成量程为6 V的电压表，然后利用一标准电压表，依据图丙所示电路对改装后的电压表进行检验．①与电流计串联的电阻R＝_1_600__Ω；②调整滑动变阻器，当标准电压表读数为4.10 V时，电流计G的读数为2.00 mA，则改装后的电压表实际量程为_6.15__V.该小组发觉改装的电压表量程不是6 V，通过分析，缘由是由于电流计G的内阻测量不精确造成的，此时不用做其他改动，要达到预期目的，只需将与电流计串联的电阻R换为一个阻值为_1_550__Ω的电阻即可．【答案】(1)见解析图【解析】(1)依据电路图连接实物图如图所示(2)③当R1保持不变时，再闭合S2时，这样电路中的总电阻变小，总电流将大于I g，当电流半偏时，电阻箱的电流比I g2大，所以电阻箱的电阻小于电流表，即测量值小于真实值．(3)①将电流表改装成电压表，须要串联一较大的分压电阻R ＝U I g －R g ＝63×10－3 Ω－400 Ω＝1 600 Ω.②由题意，当微安表的示数为2 mA 时，理论上的电压U 理＝I (R ＋R g )＝2×10－3×(1 600＋400)V ＝4 V但实际电压U ′有4.10 V ．那么实际电流表G 的内阻R g ′＝U ′I －R ＝ 4.102×10－3 Ω－1 600 Ω＝450 Ω实际量程为U 实＝I (R g ′＋R )＝3×10－3×(450＋1 600)V ＝6.15 V依据表头与分压电阻的串联关系，要达到预期6 V 的目的，只需将R 减小50 Ω即可，即换为1 550 Ω的定值电阻．。
电学实验的创新设计近年来理科综合试卷中的物理实验被放在一个显著的位置，试题本着“来源于教材而又不拘泥于教材”的原则，从不同内容、不同层次、不同能力要求考查考生的实验能力，较好地区分和鉴别了不同水平学生的实验能力，成为试卷中重要的组成部分。
而其中电学实验又是实验考查的主阵地，原因有二：一是内容丰富，可以从仪器及量程的选择、读数、电路的选择、数据处理、误差分析等角度对学生的实验能力进行全方位的考查；二是便于改编，只要电路稍加变化，就可以产生一个新的实验，如电阻的测量、电源电动势和内阻的测量、小灯泡的伏安特性曲线这几知识点，几乎每年必考，而且命题方式也在悄然发生着变化。
2003年前理综卷物理实验题只有一道，所考查的内容相对比较单一，一般是一道电学题；2003年开始采用一大一小的考查方式，而且几乎全是大题电学实验，小题来源教材上的学生实验，考查的内容较为基础，如基本仪器的使用及读数等；而2006年则又发生了变化，一个实验题甚至分为三或四个小题，如天津卷为一力二电，江苏物理卷一道题考了三个电学实验。
预测2007年实验题将继续考查考生的各种实验能力，如对原理的理解迁移能力、基本仪器的使用能力、处理数据能力、分析误差的能力等。
另外，仪器使用中的操作规范及注意事项也有可能成为考查考生能力的载体，需要引起注意。
由于设计类实验和改编类实验是考生实验能力的较高体现，通过它不仅可以考查考生完成实验的一般能力，更重要的是可以考查学生运用已学过的实验方法、原理处理新情境实验问题能力、创新能力和迁移能力。
所以预测2007年高考在兼顾考查课本实验的基础上，会更注重对课本实验的拓展和延伸考查，甚至会在全新的实验环境中进行考查，因此在第二轮复习中要将精力放在理解实验的原理和方法上，再通过训练总结出实验设计的一般原则和思路。
一．设计型实验的设计原则和思路1．设计原则（1）科学性：设计的方案应有科学的依据及正确的方法。
（2）安全性：按设计方案实施时，应安全可靠，不会损坏器材。

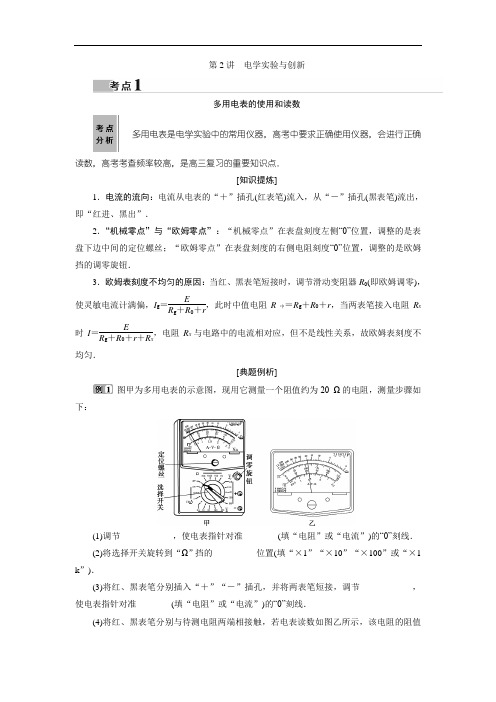

第2讲电学实验与创新多用电表的使用和读数多用电表是电学实验中的常用仪器，高考中要求正确使用仪器，会进行正确读数，高考考查频率较高，是高三复习的重要知识点．[知识提炼]1．电流的流向：电流从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，即“红进、黑出”．2．“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．3．欧姆表刻度不均匀的原因：当红、黑表笔短接时，调节滑动变阻器R0(即欧姆调零)，使灵敏电流计满偏，I g＝ER g＋R0＋r，此时中值电阻R中＝R g＋R0＋r，当两表笔接入电阻R x时I＝ER g＋R0＋r＋R x，电阻R x与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．[典题例析]图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节____________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(2)将选择开关旋转到“Ω”挡的__________位置(填“×1”“×10”“×100”或“×1 k”)．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节____________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω．【解析】 (1)将选择开关拨到欧姆挡前，先要进行机械调零．方法是调节机械定位螺丝，使电表指针指在电流等于零的刻线位置．(2)用多用电表测20 Ω的电阻时，要把选择开关旋转到“Ω”挡“×1”的位置．(3)将红、黑表笔短接，进行欧姆调零．调节调零旋钮，使指针指在“Ω”挡的零刻线上．(4)由乙图读出该电阻的阻值为19 Ω．【答案】 (1)定位螺丝 电流 (2)×1(3)调零旋钮 电阻 (4)19多用电表测电阻的步骤和注意事项(1)使用步骤①选倍率，一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为200 Ω就应该选“×10”的倍率，使指针的偏转角度在13满偏到23满偏之间为测量值误差较小； ②进行欧姆调零；③将红黑表笔接被测电阻两端进行测量；④将指针示数乘以倍率，得测量值；⑤测量结束后，将选择开关扳到“OFF ”或交流电压最高挡．(2)注意事项①改换倍率必须重新进行欧姆调零；②通过选择合适倍率，指针指在刻度盘中间附近，误差较小；③测量电阻时，手不可接触表笔的金属杆部分；④测量电阻时被测元件要与电源断开．(2016·重庆巴蜀中学一诊)某同学制作了一个简单的多用电表，图甲为电表的电路图．已知选用的电流表内阻R g ＝5 Ω、满偏电流I g ＝25 mA ，当选择开关接3时为量程100 V 的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心上排刻度线对应数据没有标出．(1)若指针指在图乙所示位置，选择开关接1时其读数为________；选择开关接3时其读数为________．(保留三位有效数字)(2)为了测该多用电表电阻挡的电阻和表内电源的电动势，这位同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红、黑表笔短接，调节R 1的阻值使电表指针满偏．②将电表红、黑表笔与电阻箱相连，调节电阻箱使电表指针指C 处，此时电阻箱的示数如图丙，则C 处刻度应为________Ω．③计算得到多用电表内电池的电动势为________V ．(保留两位有效数字)(3)调零后将电表红、黑表笔与某一待测电阻相连，若指针在图乙所示位置，则待测电阻的阻值为________Ω．(保留两位有效数字)[解析] (1)选择开关接1时测电流，多用电表为量程是25 mA 的电流表，其分度值为0．5 mA ，示数为17．3 mA ．选择开关接3时测电压，多用电表为量程100 V 的电压表，其分度值为2 V ，其示数为69．0 V ．(2)②由图丙所示电阻箱可知，电阻箱示数为0×1 000 Ω＋1×100 Ω＋5×10 Ω＋0×1 Ω＝150 Ω．③指针指在C 处时，电流表示数为12．5 mA ＝12．5×10－3 A ，C 处电阻为中值电阻，则电表内阻为150 Ω，电源电动势E ＝I ·2R ＝12．5×10－3×2×150 V ≈3．8 V ．(3)根据第(1)问可知，调零后将电表红、黑表笔与某一待测电阻相连，此时电路中的电流值为17．3 mA ，而表内电池的电动势为E ＝3．8 V ，表内总电阻为150 Ω，所以待测电阻的阻值约为R ＝ 3.817.3×10－3Ω－150 Ω≈70 Ω． [答案] (1)17．3 mA(17．2～17．5 mA 均正确) 69．0 V(68．8～69．2 V 均正确) (2)②150 ③3．8 (3)70以测电阻为核心的电学实验描绘小灯泡的伏安特性曲线、测定金属丝的电阻率、测小灯泡的电功率等实验，都是以测量电阻为核心，是历年高考命题的热点．[知识提炼]1．电流表内接法与外接法的判断方法(1)比值判断法：若R V R x ＜R x R A ，R x 为大电阻，内接法误差小，应选用内接法；若R V R x ＞R x R A，R x 为小电阻，外接法误差小，应选用外接法．(2)试触法：当无法估计电阻的阻值，难以比较R VR x及R xR A的大小时，可采用电压表试触法看电流表、电压表变化大小来确定．2．滑动变阻器限流接法与分压接法的选取原则(1)限流式接法选取原则一般在滑动变阻器总电阻R0与用电器电阻R x相差不大时，若既不要求较大范围内调节电流和电压，又不要求从零开始读数，则优先选择限流式接法．(2)分压式接法选取原则①滑动变阻器的总电阻R0远小于用电器电阻R x或电路中串联的其他电阻的阻值，即R x ≫R0；②要求用电器R x的电流或电压从零开始连续变化；③采用限流式接法时，电路中的最小电流大于用电器R x的额定电流，或给定的仪表量程偏小．三条中满足一条，采用分压接法．[典题例析]现要用伏安法描绘一只小灯泡的I－U图线，已知小灯泡的额定电压为2．5 V，小灯泡正常工作时的功率小于0．7 W．有下列器材供选用：A．电压表(0～3 V，内阻3 kΩ；0～15 V，内阻10 kΩ)B．电流表(0～0．6 A，内阻0．5 Ω；0～3 A，内阻0．1 Ω)C．滑动变阻器(10 Ω，2 A)D．滑动变阻器(100 Ω，1．0 A)E．蓄电池(电动势6 V，内阻不计)(1)用如图甲所示的电路进行测量，滑动变阻器应选用________(用字母序号表示)．开关S闭合之前，滑动变阻器的滑片应该置于________端(填“A”“B”或“AB正中间”)．(2)按图甲所示电路，用笔画线代替导线在图乙中将实物连接成实验所需电路图． (3)通过实验测得此灯泡的伏安特性曲线如图丙所示．由图线可求得此灯泡在正常工作时的电阻为________Ω．【解析】 (1)因描绘小灯泡的 I －U 图线采用滑动变阻器分压式连接，滑动变阻器应选用小电阻值的，故应选用变阻器C ；开关闭合前，为了保护电表和小灯泡，应使测量电路部分的电压为零，即将滑片置于A 端．(2)实物连接如图所示．因为灯泡的额定电压为2．5 V ，由图甲知，电压表量程应选0～3 V ，由I ＝P U 知流经灯泡的电流约为I ≈P U ＝0.72.5A ＜0．3 A ，所以电流表的量程应选0～0．6 A ．(3)由I －U 关系图象可以读出，当小灯泡的电压为2．5 V 时，其电流I ＝0．25 A ，由R ＝U I可得，小灯泡正常发光时的电阻R ＝10 Ω． 【答案】 (1)C A (2)见解析图 (3)10在连实物图时的注意事项(1)各导线都应接在接线柱上．(2)不应在导线中间出现分叉，且导线不能跨过仪器．(3)连接电表应注意量程选用正确，正、负接线柱不要接错．(4)开关要控制整个电路．(2016·合肥一模)在“描绘标有‘9 V 5 W ’小灯泡伏安特性曲线”的实验中，要求测量从0 V到9．0 V的电压下通过小灯泡的电流，实验室提供了下列器材A．电流表A1(量程100 mA，内阻1 Ω)B．电流表A2(量程0．6 A，内阻0．3 Ω)C．电压表V1(量程3．0 V，内阻3 kΩ)D．电压表V2(量程15．0 V，内阻10 kΩ)E．滑动变阻器R1(最大阻值为50 Ω)F．滑动变阻器R2(最大阻值为500 Ω)G．电源E(电动势15 V，内阻忽略)H．电键、导线若干(1)为了提高测量准确度和有效性，应选择的器材为(只需填写器材前面的字母即可)电流表________；电压表________；滑动变阻器________．(2)在下图给出的测量电路中，最合理的是________．[解析] (1)因为灯泡的额定电压为9 V，故电压表应选V2；额定电流为0．56 A，故电流表应选A2，滑动变阻器采用分压式接法，应该选择最大阻值较小的，有利于数据的测量，故选R1．(2)要求测量从0 V到9．0 V的电压下通过小灯泡的电流，所以应采用分压式接法．由于灯泡电阻更接近电流表内阻，所以采用电流表外接法．故选B．[答案] (1)B D E(2)B以测电动势和内阻为核心的电学实验测电源电动势和内阻可以有效地考查闭合电路欧姆定律的知识以及数据分析处理能力，除了伏安法测电源电动势和内阻外，对其他方法(如：安阻法、伏阻法、伏伏法、安安法等)的考查也颇受命题者的青睐．[知识提炼]测电源电动势和内阻的三种常用方法方法原理图数据处理用电压表、电流表和可变电阻(如滑动变阻器)测量测出两组U、I值，根据E＝U＋Ir，通过计算或利用图象法处理数据用电流表、电阻箱测量测出两组I、R值，根据E＝I(R ＋r)通过计算或利用图象法处理数据用电压表、电阻箱测量测出两组U、R值，根据E＝U＋UR r，通过计算或利用图象法处理数据[典题例析](2016·高考四川卷)用如图所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V，内阻约2 Ω)，保护电阻R1(阻值10 Ω)和R2(阻值5 Ω)，滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：①将滑动变阻器接入电路的阻值调到最大，闭合开关；②逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；③以U为纵坐标，I为横坐标，作U－I图线(U、I都用国际单位)；④求出U－I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：(1)电压表最好选用________；电流表最好选用________．A．电压表(0～3 V，内阻约15 kΩ)B．电压表(0～3 V，内阻约3 kΩ)C．电流表(0～200 mA，内阻约2 Ω)D ．电流表(0～30 mA ，内阻约2 Ω)(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．A ．两导线接在滑动变阻器电阻丝两端的接线柱B ．两导线接在滑动变阻器金属杆两端的接线柱C ．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D ．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱(3)选用k 、a 、R 1和R 2表示待测电源的电动势E 和内阻r 的表达式E ＝________，r ＝________，代入数值可得E 和r 的测量值．【解析】 (1)测电源的电动势和内阻的原理为闭合电路的欧姆定律，即U ＝E －Ir ，I 是电路中的总电流，实际测量时电压表的分流作用会引起系统误差，为了减小系统误差，应选用内阻较大的电压表，即选A ；由于电路中的最大电流约为I ＝E r ＋R 1＋R 2＝32＋10＋5A ≈0．176 A ＝176 mA ，应选C ．(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大，说明滑动过程中滑动变阻器接入电路的阻值增大，因此说明一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱，C 项正确．(3)图象斜率绝对值k ＝r ＋R 2，图象与横轴的截距为电压表短路时的电流，即a ＝E r ＋R 2，因此电源的内阻r ＝k －R 2，电源的电动势E ＝ka ．【答案】 (1)A C (2)C (3)ak k －R 2两种数据处理方法：联立方程求解法和图象处理法，对伏安法利用电源的U －I 图象求电动势和内阻；对伏阻法和安阻法需对闭合电路欧姆定律方程E ＝U ⎝⎛⎭⎫1＋r R 和E ＝I (R ＋r )适当变形作线性处理，并利用直线方程的截距和斜率求电动势或内阻等物理量．(2016·北京二模)某同学设计了如图甲所示的电路来测量电源电动势E 和内阻r 及电阻R 1的阻值．实验器材有：待测电源，待测电阻R 1，电压表V(量程0～3 V ，内阻很大)，电阻箱R (0～99．99 Ω)，单刀单掷开关S 1，单刀双掷开关S 2，导线若干．(1)先测电阻R 1的阻值．请将该同学的操作补充完整：A ．闭合S 1，将S 2切换到a ，调节电阻箱，读出其示数R 0和对应的电压表示数U 1．B ．________________，将S 2切换到b ，读出电压表的示数U 2．C ．则电阻R 1的表达式为R 1＝____________．(2)该同学已经测得电阻R 1＝3．2 Ω，继续测电源电动势E 和内阻r ，其做法是：闭合S 1，将S 2切换到a ，多次调节电阻箱，读出多组电阻箱示数R 和对应的电压表示数U ，由测得的数据，绘出了如图乙所示的1U －1R图线，则电源电动势E ＝________V ，内阻r ＝________Ω．[解析] (1)由实验电路图分析可知在切换S 2时，应使电路中的电流保持不变，则应保持电阻箱示数不变．S 2切换到a 时，电压表测量的是电阻箱R 两端的电压，则有U 1＝IR 0，当S 2接b 时，电压表测量的是电阻箱R 和R 1两端的电压，则有U 2＝I (R 0＋R 1)，解得R 1＝U 2－U 1U 1R 0．(2)电阻箱两端的电压U ＝E R ＋R 1＋rR ，则1U ＝1E ＋（R 1＋r ）E ·1R ，再由图乙中纵轴截距可得1E ＝0．5 V －1，得E ＝2．0 V ，图线斜率R 1＋r E ＝1.5－0.50.5－0Ω/V ＝2 Ω/V ，又知R 1＝3．2 Ω，解得r ＝0．8 Ω．[答案] (1)保持电阻箱示数不变U 2－U 1U 1R 0 (2)2．0 0．8电学创新实验的分析通过对近几年的高考实验试题的研究发现，高考电学实验试题有两个显著的特点：第一，基于教材中的电学实验，着重考查实验原理的改进、实验步骤、误差分析；第二，重视电学实验的实验方法，问题设置结合科技、生产、生活的实际；因此，理解实验原理，掌握实验方法，是解决电学实验的关键．[典题例析](2016·河北省石家庄第二次质检)为了测量某电池的电动势E(约为3 V)和内阻r，选用的器材如下：A．电流表G1(量程为2 mA，内电阻为100 Ω)B．电流表G2(量程为1 mA，内电阻为200 Ω)C．电阻箱R1(0～99．99 Ω)D．电阻箱R2(0～9 999 Ω)E．滑动变阻器R3(0～1 000 Ω，允许最大电流1 A)F．待测电池G．开关一个、导线若干(1)某同学利用上述器材，采用图甲的电路测量该电池的电动势和内阻，请按照图甲将图乙所示的实物图连线．(2)图甲中利用电阻箱R1，将电流表G1改装成了量程为0．5 A的电流表，利用电阻箱R2将电流表G2改装成了量程为3 V的电压表，则电阻箱R1的阻值调到______Ω．(3)以G2示数I2为纵坐标，G1示数I1为横坐标，作出I2－I1图象如图丙所示，结合图象可得出电源的电动势为________V，电源的内阻为________Ω(结果均保留两位有效数字)．[思路点拨]【解析】 (1)如图所示(2)根据欧姆定律和串并联规律应有：I ＝I 1g ＋I 1g r 1R 1，解得R 1≈0．4 Ω， 由U ＝I 2g (r 2＋R 2)，代入数据解得：R 2＝2．8×103 Ω．(3)纵坐标截距0．9 mA ，对应着电源电动势E ＝0.9 mA 1 mA×3 V ＝2．7 V ；横坐标截距0．4 mA ，对应着流过电源的电流为0．4 mA ＋0.4×1000.4mA ＋0．6 mA ＝0．101 A ；电源内阻为r ＝ΔU ΔI＝2.7－1.80.101 Ω≈8．9 Ω． 【答案】 (1)见解析图 (2)0．4 (3)2．7 8．9对于电学实验的创新，应注意的两个问题(1)在解决设计型实验时，要注意条件的充分利用，如对于给定确切阻值的电压表和电流表，电压表可当作电流表使用，电流表也可当作电压表使用，利用这一特点，可以拓展伏安法测电阻的方法，如伏伏法、安安法等．(2)对一些特殊电阻的测量，如电流表或电压表内阻的测量，电路设计有其特殊性，即首先要注意到其自身量程对电路的影响，其次要充分利用其“自测电流或自测电压”的功能，因此在测电压表内阻时无需另并联电压表，测电流表内阻时无需再串联电流表．(2016·湖北八校二联)现有一个电压表有刻度但无刻度值，提供以下可选用的器材及导线若干，要求尽可能精确地测量一个电压表的满偏电压U g．A．待测电压表V1，满偏电压约为3 V，内电阻R V1＝3 000 Ω，刻度均匀、总格数为N；B．电流表A：量程0．6 A、内阻R A约为0．1 Ω；C．电压表V2：量程15 V、内阻R V2约为15 kΩ；D．标准电阻R1＝10 Ω；E．标准电阻R2＝10 kΩ；F．滑动变阻器R：最大阻值200 Ω；G．学生电源E，电动势15 V，内阻不计；H．开关一个．(1)虚线框中已画出部分实验电路图，请你完成剩余的部分电路图，并标上题目中所给仪器的字母代号．(2)测出多组数据，其中一组数据中待测电压表V1的指针偏转了n个格，可计算出满偏电压U g为________(用字母表示)，式中除题目已给的物理量外，其他字母符号表示的物理量的物理意义是________________________________________________________________________．[解析] (1)因待测电压表的满偏电压较小，故应串联一个定值电阻分压，又知R V1＝3 000 Ω，故串联的定值电阻应选R2，而电压值需用电压表V2测出，故要和V2并联，设计成如答案(1)中的电路图．(2)V2的示数为V1和R2两端的总电压，按照串联分压关系，则有V1两端的电压为R V1R V1＋R2 U(U为电压表V2的读数)，除以格数n即可得到每偏转1个格的电压值，再乘以总格数N即可得满偏电压．[答案] (1)如图所示(2)NUR V1n（R V1＋R2）U为电压表V2的读数专题强化训练[学生用书P161(单独成册)]1．(2016·滨州一模)(1)某同学用螺旋测微器测量一段粗细均匀的金属丝的直径，如图所示，直径d为________mm．(2)该同学用多用电表测量其电阻阻值约为5 Ω，现用伏安法进一步精确测量其电阻，备有以下器材：直流电源E：电动势约4．5 V，内阻很小；直流电流表A1：量程0～3 A，内阻约0．025 Ω；直流电流表A2：量程0～0．6 A，内阻约0．125 Ω；直流电压表V：量程0～3 V，内阻约3 kΩ；滑动变阻器R1：最大阻值为50 Ω；开关、导线若干．①在可选择的器材中应选用的电流表是________．(选填“A1”或“A2”)②仅从实验原理上看实验电路电阻的测量值________真实值．(选填“大于”“小于”或“等于”)③如图所示实物连接图，还有两根导线没有连接，请补充完整．[解析] (1)读数为4 mm＋48．7×0．01 mm＝4．487 mm．(2)①流过电流表的最大电流为I max＝35A＝0．6 A，故电流表选A2．②因为被测电阻较小，电流表应外接，由于电压表的分流，电阻的测量值小于真实值．③电路可采用限流式，电流表外接．[答案] (1)4．487(±0．002)(2)①A2②小于③如图所示2．(2016·潍坊模拟)为测定一节干电池(电动势约1．5 V，内阻约1．0 Ω)的电动势和内阻，实验室备有电流计G(满偏电流为3 mA，内阻为25 Ω)、定值电阻R0＝0．126 Ω、开关和若干导线及以下器材：A．量程0～3 V，内阻约1 000 Ω的电压表B．量程0～15 V，内阻约1 500 Ω的电压表C．总阻值为10 Ω、额定电流为2 A的滑动变阻器D．总阻值为100 Ω、额定电流为1 A的滑动变阻器(1)因电流计量程太小，需将R0与电流计________以扩大量程．(2)电压表应选择________；滑动变阻器应选择________．(填代号)(3)请在虚线框内完成实验电路图．(4)根据所画出的电路图，分析引起该实验系统误差的主要原因是________________________________________________________________________ ________________________________________________________________________．[解析] 本题中给出了电压表，虽没有电流表，但给了电流计，且内阻已知，同时还给出了定值电阻，因此需考虑将电流计改装成电流表，即将电流计与定值电阻并联，然后用伏安法测量电源电动势和内阻，根据实验可画出电路图；根据电源电动势的大约值，可选择使用量程为3 V的电压表；又因为电源内阻很小，若滑动变阻器的总阻值远大于电源内阻，则在减小滑动变阻器阻值时，开始电压表示数几乎不变，最后电压表和电流表会突然变化，造成读数误差很大，故应选用总阻值为10 Ω的滑动变阻器；本实验中由于电压表的分流作用，使得改装后的电流表测得的电流偏小(读数只是通过滑动变阻器的电流)，造成测得的电动势和内阻均偏小．[答案] (1)并联(2)A C(3)(4)由于电压表的分流作用造成改装后电流表读数总是比电池实际输出电流小3．(2016·高考全国卷乙)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999．9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U约为18 V，I c约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650．0 Ω．(1)完成待调节的报警系统原理电路图的连线．(2)电路中应选用滑动变阻器________(填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于______(填“a”或“b”)端附近，不能置于另一端的原因是________________________________________________________________________ ____________________________________．②将开关向______(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．[解析] (1)根据题述，应该采用滑动变阻器的限流接法，连接的电路如答案图所示．(2)根据题述，流过报警器的工作电流超过10 mA时，报警器就会报警，可知滑动变阻器的最大阻值至少为R ＝U I c ＝1810×10－3Ω＝1 800 Ω，因此在电路中应选用最大阻值为2 000 Ω的滑动变阻器R 2．(3)①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为热敏电阻在60 ℃时的阻值650．0 Ω；滑动变阻器的滑片应置于接入电路的阻值最大处，即b 端附近，不能置于另一端的原因是：若置于a 端，则导致闭合开关后，报警器中电流大于20 mA ，报警器可能损坏．②将开关向c 端闭合，缓慢移动滑动变阻器的滑片，直至报警器开始报警．[答案] (1)连线如图所示(2)R 2 (3)①650．0 b 接通电源后，流过报警器的电流会超过20 mA ，报警器可能损坏②c 报警器开始报警4．(2016·高考全国卷甲)某同学利用图(a)所示电路测量量程为2．5 V 的电压表V 的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R (最大阻值99 999．9 Ω)，滑动变阻器R 1(最大阻值50 Ω)，滑动变阻器R 2(最大阻值5 k Ω)，直流电源E (电动势3 V)，开关1个，导线若干．实验步骤如下：①按电路原理图(a)连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S ；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2．00 V ，记下电阻箱的阻值．回答下列问题：(1) 实验中选择滑动变阻器________(填“R 1”或“R 2”)．(2)根据图(a)所示电路将图(b)中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630．0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变．计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A ．100 μAB ．250 μAC ．500 μAD ．1 mA[解析] (1)为了使电阻箱调节时，滑动变阻器分得的电压变化很小，分压电路中滑动变阻器的最大阻值越小越好，因此应选用R 1．(2)见答案图．(3)如果认为滑动变阻器分得的电压不变，则调节电阻箱后，电压表两端的电压为2．00V ，电阻箱两端的电压为0．5 V ，根据串联电路的分压原理，R V R ＝2.000.5，求得电压表的内阻R V ＝4×630．0 Ω＝2 520 Ω．(4)如果此电压表由一个表头与一个电阻串联组成，可知此表头的满偏电流为I g ＝2.5 V 2 520 Ω＝1 mA ，D 项正确． [答案] (1)R 1 (2)连线如图所示 (3)2 520 (4)D5．(2016·湖北黄冈模拟)小明在实验室中发现一个外观上像电阻的未知元件D ，设计了如图甲所示电路进行实验探究，请按要求回答问题：(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b端，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，若D为电阻元件，则该过程中它的电阻值的变化情况可能是________．A．阻值一直为0B．阻值先不变，后阶段变小C．阻值恒定且远大于R2D．阻值先不变，后阶段变大(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正负极之分，在电路中当D的正极接高电势时，其i－u线如图乙中OC所示，当D的负极接高电势时，其i－u线如图乙中OAB所示，其中AB段为D的稳压工作区，由此可判断图甲中D 的黑色端是它的________极(填“正”或“负”)．(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究，图丙中虚线框部分是其内部等效电路，已知电源电动势E＝9 V，电表满偏电流I g＝3 mA．实验时小明先进行欧姆调零，则调零后多用电表内部总电阻为____________Ω；调零后按图丙连接元件D进行测量，若D恰好处于稳压工作区，则此时测得元件D的阻值应为____________Ω．[解析] (1)因在滑片移动过程中，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，则知元件阻值先不变，后阶段变小，故B正确．(2)结合第(1)问中所给条件，可知D元件黑色部分为负极．(3)由R总＝EI g，解得R总＝3 000 Ω；D恰好处于稳压工作区时，其两端电压U＝6 V，而U＝ER DR总＋R D，解得R D＝6 000 Ω．[答案] (1)B(2)负(3)3 000(或3×103) 6 000(或6×103)6．(2016·山西八校一联)太阳能是一种清洁、“绿色”能源．在我国上海举办的世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时(没有储存电能)的I－U特性图线．所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干．(1)为了达到上述目的，实验电路应选用图甲中的________图(填“a”或“b”)．(2)该实验小组根据实验得到的数据，描点绘出了如图乙所示的I－U图象．由图可知，当电压小于2．00 V时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2．80 V时，太阳能电池的电阻约为________Ω．(3)当有光照射时，太阳能电池板作为电源，其路端电压与总电流的关系如图丙所示，分析该曲线可知，该电池板作为电源时的电动势为________V，若把它与阻值为1 kΩ的电阻连接构成一个闭合电路，在有光照射情况下，该电池板的效率是________%．(结果保留三位有效数字)[解析] (1)用a图电路可以在电池板上得到从零开始的电压，故应选a图．(2)由图可知，当电压小于2．00 V时，通过太阳能电池的电流为零，故太阳能电池的。
电学实验的创新与拓展1.导电玻璃是制造液晶显示器的主要材料之一。
为了测量导电玻璃的电阻率，一组学生选择了一个长度为L的圆柱形导电玻璃装置，上面标有“3V，L”字样。
主要步骤如下。
完成了以下几个问题:(1)首先，用螺旋千分尺测量导电玻璃的直径。
如图一所示，直径D=毫米；(2)然后，用欧姆表×100档粗略测量导电玻璃的电阻。
如果刻度盘的指针位置如图B所示，导电玻璃的电阻约为ω。
(3)为了在额定电压下精确测量Rx的电阻，并要求电流表的读数不小于测量范围，滑动变阻器易于调节。
他们根据下面提供的设备设计了一个方案。
请绘制设计电路图，并标记所选设备的相应电气符号。
a .电流表A1(测量范围为60mA，内阻r A1约为3ω)b .电流表A2(测量范围为2mA。
内阻ra2=15ω)c恒阻R1=747ωd恒阻R2=1985ωe滑动变阻器r(0 ~ 20ω)a f电压表v(测量范围10V，内阻RV=1kω)g蓄电池e(电动势12V，内阻很小)h开关s，几根导线(4)导电玻璃的电阻率可通过上述实验测量ρ=(用字母表示，可使用的字母为长度l，直径d，电流表a1.A2的读数I1、我2、电压表读数u，电阻RA1、风险评估2、RV、R1，R2) 2。
一位同学想要测量如图a所示的金属环材料的电阻率，环的半径被称为r ①。
他首先使用螺旋测微计来测量如图b所示的环材料的圆形横截面的直径d，然后d=mm(2)他使用图C所示的电路来测量环的电阻。
在图中，连接到电路的环的两个点位于相同的直径上。
电压表的测量范围是5伏。
键S 闭合后，电压表右端接在点A时的电压表示为 4.5V，电流表示为1.8mA，接在点B时的电压表示为4.6V，电流表示为1.6mA.为了减少电阻的测量误差，他应该连接电压表的右端来进行实验(填写“A”或“B”)；则环形接入电路两点之间的电阻值为ω；该值(填写“大”、“小”或“准确”)；(3)当实验中发现电流表损坏时，他找到另一个量程为2V、内阻为R1的电压表V1代替电流表完成实验。
高中物理电学实验的创新设计在高中物理的学习中，电学实验一直占据着重要的地位。
它不仅能够帮助我们深入理解电学的基本概念和规律，还能培养我们的实验操作能力和科学思维。
然而，传统的电学实验在某些方面可能存在局限性，为了更好地激发学生的兴趣和提高实验效果，创新设计显得尤为重要。
一、传统电学实验的局限性传统的高中物理电学实验，虽然经过了多年的教学实践和优化，但仍存在一些不足之处。
首先，实验器材的精度和稳定性有时难以满足精确测量的需求。
例如，电表的读数误差、电阻箱的接触不良等问题，可能导致实验数据的偏差。
其次，实验内容和形式相对固定，缺乏创新性和探究性。
学生往往只是按照既定的步骤进行操作，难以真正培养自主思考和解决问题的能力。
再者，实验场景与实际生活的联系不够紧密，学生难以将所学知识应用到实际情境中，导致对知识的理解和掌握不够深入。
二、创新设计的思路与原则为了克服传统实验的局限性，我们在进行电学实验创新设计时，可以遵循以下思路和原则。
1、贴近生活将电学实验与日常生活中的实际问题相结合，让学生感受到物理知识的实用性。
例如，可以设计关于家用电器功率测量、手机电池充电效率研究等实验。
2、增加探究性设计一些开放性的实验问题，让学生通过自主探究来寻找答案。
比如，探究不同材料的电阻特性与温度的关系。
3、利用现代技术引入先进的实验仪器和技术手段，如数字化传感器、计算机数据采集系统等，提高实验的精度和效率，同时也能让学生接触到最新的科技成果。
4、简化实验操作通过巧妙的设计，减少实验步骤的复杂性和操作难度，让学生能够更轻松地完成实验，从而将更多的精力集中在实验原理和数据分析上。
三、创新设计案例1、自制简易欧姆表材料：表头（微安表）、电阻箱、滑动变阻器、电源、开关、导线若干。
原理：根据欧姆定律，通过改变与表头串联的电阻值，可以测量不同电阻的阻值。
操作步骤：（1）将表头、电阻箱、滑动变阻器、电源和开关按照电路图连接好。
（2）调节滑动变阻器，使表头指针指在满刻度处。
2025高考物理电学创新实验一、实验题1．小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．（1）电压表量程应选用（选填“3V”或“15V”）．（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱（选填“B”“C”“D”）连接，再闭合开关，开始实验．（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．（4）在题1图所示的电路中，若电源电动势为E ，电压表视为理想电压表，滑动变阻器接入的阻值为1R ，定值电阻的总阻值为2R ，当被测电阻为R 时，其两端的电压U = （用E 、1R 、2R 、R 表示），据此作出U R -理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．（5）分析可知，当R 较小时，U 的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R 较大时，U 的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由 ．2．小明同学打算估测5个相同规格电阻的阻值。
现有一个量程为0.6 A 的电流表、一个电池组（电动势E 不大于4.5 V 、内阻r 未知）、一个阻值为R 0的定值电阻、一个阻值为R 1的定值电阻（用作保护电阻），开关S 和导线若干。
他设计了如图（a ）所示的电路，实验步骤如下：第一步∶把5个待测电阻分别单独接入A 、B 之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R 。
