滑轮及滑轮组的作图训练2015

滑轮组绕线作图一．作图题（共8 小题）1．（2018•凉山州）用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。

2．（2018•青海）如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。

3．（2017•遂宁）如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。

4．（2016•贺州）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起。

5．（2016•东营）如图所示，某人在A 处提起物体，请在图中画出最省力的绳子绕法。

6．（2014•衡阳）如图所示，某人站在A 处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B 重300N （不计滑轮重、绳重及摩擦力），画出滑轮组的绕线。

7．（2013•日照）如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。

8．（2006•徐州）如图所示，小强要用滑轮组吊起箱子，请你用笔画线帮他组装一个向下拉绳的滑轮组。

二．解答题（共8 小题）9．（2018•六盘水）如图所示，请画出滑轮组最省力的绕法。

10．（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法。

11．（2015•天水）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

12．（2015•黔东南州）一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m 高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。

13．（2015•佛山）工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整。

14．（2015•眉山）如图所示，在A 处或B 处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。

添加滑轮并完成滑轮组绕法。

15．（2015•铜仁市）请在图中画出滑轮最省力的绕法。

16．（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法。

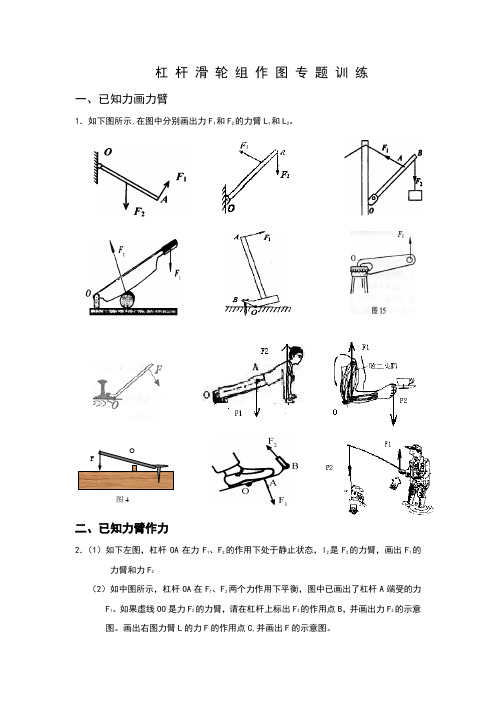

杠杆滑轮组作图专题训练一、已知力画力臂1．如下图所示,在图中分别画出力F1和F2的力臂L1和L2。

二、已知力臂作力2．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2（2）如中图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。

如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。

画出右图力臂L的力F的作用点C,并画出F的示意图。

图4三、作最小（省）的力 3．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。

4．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)6．在下图中，分别画出向上、向下用力撬动大石头最小力的作用点和方向。

7．曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂l.8．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂(O 为支点)．9．一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．1四、给滑轮和滑轮组绕线1、下图1所示，要求滑轮自由端的绳拉力方向向上，请在图中用笔画线，设计出符合要求的滑轮组绕线。

2、下图2所示的两个滑轮组成一个滑轮组提升重物，要求拉力为物重的二分之一（忽略摩擦以及绳和滑轮的重力），请在图中画出绳子的绕法。

3、下图3所示的两个滑轮组成一个滑轮组提升重物，要求绳子的自由端拉过3 m 时，重物升高1m ，请在图中画出绳子的绕法。

4、下图4所示中画出使用滑轮组提起物体时最省力的绕绳方法。

5、欲利用下图5所示的3个滑轮组成滑轮组，请补画出该滑轮组完整的绕线。

作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离,h 为重物移动距离)；②力关系确定：F G n 总。

（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置,即若n 为偶数,绳子从定滑轮绕起,若n 为奇数,绳子从动滑轮绕起。

二．真题精练1.（西藏中考真题）如图所示,一物体静止在斜面上,图中已经画出了支持力的示意图,请画出物体受到的重力与摩擦力的示意图。

【答案】 解：如图所示：【考点】重力示意图,摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。

2.（南京中考真题）如图（a）所示,空缆车随缆绳做匀速直线运动,在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

【答案】解：如图所示：【考点】弹力,重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动,则轿厢也是做匀速直线运动,受力平衡,受到竖直向下的重力G和竖直向上的拉力F的作用,这两个力大小相同,作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图,力的作用点在物体几何中心上,方向竖直向下,重力用字母G表示,作绳子拉力的示意图,力的作用点在接触点上,方向指向绳子收缩的方向,用字母F表示。

3.（连云港中考真题）如图所示,物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,不计空气阻力,画出物体A的受力示意图。

【答案】解：如图所示；【考点】力的三要素及力的示意图,重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直。

专题07滑轮组的作图题抓住考点学一、滑轮组1.定义：由若干个定滑轮和动滑轮匹配而成的叫滑轮组。

2.特点：既能省力又能改变力的方向，但是要费距离。

3.省力特点:使用滑轮组时，有几段（股）绳子吊着物体，提起重物所用的力就是物重的几分之一，即F=n1G，其中F 为提起重物所用的力，G 为物重，n 为承受物重的绳子段（股）数，即绕在动滑轮上的绳子段（股）数。

二、滑轮组作图相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。

根据考点考【例题1】（2019贵州铜仁）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。

【答案】如图所示。

【解析】与动滑轮连接的绳子能分担物体的重力，所以与动滑轮相连的绳子的股数越多越省力，但还要注意对拉力方向的要求。

要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮。

【例题2】（2020江苏淮安）向下拉绳将重物提升，画出图中滑轮组绕绳方法。

【答案】如图所示。

【解析】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上。

结合考点练1.如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出由两段绳子承担动滑轮和物重的绕法．【答案】如图所示。

【解析】绳子开始系在定滑轮下挂钩上，左侧绕过定滑轮，在从右侧绕上去，通过定滑轮印出来。

2.山东临淄管仲纪念馆内有一口铜钟，质量为2t.2013年4月，一男子钻到钟下玩耍，其他游客转动铜钟导致悬挂钟的绳索被扭断，该男子被困于钟内．闻讯赶到的消防员们迅速组装好滑轮组、站在地面一起向下拉绳将铜钟吊起，该男子趁机从钟下爬出脱困．(g取10N/kg)问：(l)消防员们站在地面一起向下拉绳将铜钟吊起，请画出最省力的绳子绕法．(2)消防员们在绳子自由端共施加4000N的力，使铜钟在1min内匀速缓慢上升60cm，请计算绳子自由端拉力做功的功率．(3)此过程中滑轮组的机械效率是多少？【答案】（1）滑轮组绕法如图所示；（2）拉力的功率为240W；（3）滑轮组的效率为83.3%．【解析】（1）承重绳子的有效股数越多越省力，滑轮组绕法如图所示．（2）由图示滑轮组可知，承重绳子的有效股数n=6，绳子自由端移动的距离s=nh=6×0.6m=3.6m，拉力做的功W 总=Fs=4000N×3.6m=14400J，拉力的功率P=W/t=14400J/60s=240W；（3）有用功W 有用=Gh=mgh=2000kg×10N/kg×0.6m=12000J，滑轮组的效率η=W 有用、/W 总=12000J/14400J≈83.3%；3.（2020天津）在探究影响滑轮组机械效率的因素时，小明提出了如下猜想：猜想一：滑轮组机械效率与被提升物体所受的重力有关；猜想二：滑轮组机械效率与动滑轮所受的重力有关；为了验证猜想，准备的器材如下：两个相同的滑轮、一根细绳、钩码若干、刻度尺和弹簧测力计；小明把两个滑轮分别作为定滑轮和动滑轮组装成滑轮组，用该滑轮组提升不同数量的钩码进行了三次实验，数据如下表所示：实验次数钩码所受的重力G/N 提升高度h/m拉力F/N蝇瑞移动的距离s/m机械效率1 2.00.1 1.00.366.7%2 4.00.1 1.80.374.1%3 6.00.1 2.50.3请你解答如下问题：(1)表中第3次实验时滑轮组的机械效率为______：根据表中数据在图中画出该滑轮组的绕线方式；(2)分析表中数据可知：用同一滑轮组提升不同的物体，物体越重，滑轮组的机械效率______（选填“越高”“越低”或“不变”）；(3)为了验证猜想二，还需增加的实验器材是______｡【答案】(1)80.0%(2)越高(3)自重不同的滑轮【解析】(1)第3次实验中，有用功W有=Gh=6.0N×0.1m=0.6J通过滑轮组所做的总功W 总=Fs =2.5N×0.3m=0.75J 滑轮组的机械效率0.6J 80%0.75JW W η===有总因为绳子端移动的距离是物体提升高度的3倍，所心滑轮组承重绳子的根数为3，那么滑轮组的绕线如图：(2)分析表格数据知，用同一滑轮组提升不同的物体，物体越重，滑轮组的机械效率越高。

滑轮部分作图题练习【补充】组装滑轮组的步骤：（1）确定绳子段数n ：F G =n 或h s n = （2）确定动滑轮个数：若n 为偶数，2n =动N 若n 为奇数，21-n =动N （3）确定定滑轮个数：一动配一定，偶数减一定，变向加一定。

（一个动滑轮搭配一个定滑轮，如果动滑轮个数是偶数，那么就可以减少一个定滑轮；如果需要改变力的方向，就在之前的基础上再增加一个定滑轮。

）（4）绕线方法：奇动偶定（用直尺按照由内而外的方式来画线。

若n 为奇数，就将绳子挂在动滑轮的钩上，开始绕线；若n 为偶数，就将绳子挂在定滑轮的钩上，开始绕线。

）1．按图中所给的省力条件，画出各滑轮组绳子穿绕方法。

图中G 表示物重，G ′表示动滑轮重，F 表示人对绳子的拉力。

2．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

3．如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。

左侧的线上拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm ，卡车已前进了20cm 。

黑箱里有什么神秘的东西使卡车走得比汽车快？试画出该装置的示意图。

4．如图所示，某人站在A 处用一根绳子和两个滑轮提起物体B ，画出最省力的绕线。

5．如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。

6．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．7．请你设计一个滑轮组，在虚线框内画出组装图，具体要求如下：（1）穿绕滑轮的绳子最大承受力是800N ，需要挂重物的重力是3300N （滑轮不计、摩擦及绳重不计）；（2）需要改变用力的方向；（3）所用滑轮的个数最少。

8．想使用滑轮组提起3×103 N 的物体，但绳子最大只能承受800 N 的力，请设计一个向下拉动绳子的最简单的滑轮组。

在虚线框内画出组装图。

（绳重、动滑轮重、摩擦均不计。

八年级物理滑轮；滑轮组同步练习一、填空题1. 使用__________滑轮不省力，但可以改变力的方向，使用__________滑轮能省一半力。

2. 定滑轮实质上是一个__________杠杆，动滑轮实质上是一个_________杠杆。

3. 如下图，滑轮A是__________滑轮，它的作用是__________，滑轮B是__________滑轮，它的作用是__________。

整个装置叫__________，它的作用是__________，假设G=200N，不计绳重和摩擦，则作用在绳子自由端的拉力F=__________N时可使重物G匀速上升。

4. 如下图，绳子与滑轮重不计，物体处于静止状态，如果m1=5kg，则m2应等于_____ kg。

5. 如下图，当弹簧测力计A的读数为5N时，弹簧测力计B的读数是N，滑轮和重物的总重为N。

6. 如下图，物体A重为20N，滑轮重为1N，绳子重不计，弹簧测力计的示数为25N，则物体B的重为N。

7. 如下图，物体重为40N，动滑轮、弹簧测力计和绳重不计，在滑轮组静止时，A、B、C三个弹簧测力计的示数分别为N、N、N。

8. 如上图所示A物体重为20N，物体受到的水平面的摩擦力为A重的0.2倍，假设不计动滑轮的重及动滑轮与绳子之间的摩擦，拉力F＝N。

9. 如下图重为30N的A物体，在力F的作用下沿水平地面做匀速直线运动，此时弹簧测力计的读数为8N，则拉力F为N，A物体受到的滑动摩擦力为N。

二、选择题10. 以下关于滑轮组的说法中正确的选项是〔〕A. 使用定滑轮能省力B.使用动滑轮可以改变力的方向C. 使用滑轮组既可以省力又可以省距离D.使用滑轮组既可省力，又可改变力的方向11. 用一个动滑轮和一个定滑轮组成的滑轮组，不考虑滑轮重和摩擦用这个滑轮组提起重物时〔〕A. 动滑轮半径越大越省力B. 动滑轮半径越小越省力C. 定滑轮半径越大越省力D. 用力的大小跟滑轮半径大小无关12. 如下图，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比拟它们的大小应是〔〕A. F1＞F2＞F3B. F1＜F2＜F3C. F2＞F1＞F3D. F2＜F1＜F313. 〔07〕同一物体沿一样水平地面被匀速移动〔如以下图〕，拉力分别为F甲、F乙、F丙，不计滑轮与轻绳间的摩擦，比拟它们的大小，则A. F甲＜F乙＜F丙B. F甲＞F乙＞F丙C. F甲＞F乙=F丙D. F甲=F乙＞F丙14. 〔07〕如图是滑轮的两种用法，以下说法中正确的选项是A. 甲是动滑轮，使用时不能省力B. 乙是动滑轮，使用时可以省力C. 甲是定滑轮，使用时可以省力D. 乙是定滑轮，使用时不能省力15. 学校国旗的旗杆下有一个滑轮，升旗时往下拉动绳子，国旗就会上升，对该滑轮的说法，正确的选项是〔〕A. 这是一个动滑轮，可省力B. 这是一个定滑轮，可省力C. 这是一个动滑轮，可改变力的方向D. 这是一个定滑轮，可改变力的方向16. 利用两个定滑轮、两个动滑轮一根不易折断的绳子，组成滑轮组，如果所用的拉力是100N，用这个滑轮组在不计摩擦和滑轮重力时，最多能吊起的物体的重力是〔〕A. 400NB. 100NC. 500ND. 800N17. 用滑轮组提升重物时，当绳子的自由端拉下2m，物体升高的高度是0.5m，被提升的重物的质量20kg，假设不计动滑轮重和摩擦阻力，则拉绳子的力为〔〕A. 40NB.49NC.98ND.5N18. 假设要用30N的力刚好提起40N的物体，以下简单机械中可以采用的是〔不计机械本身重和摩擦〕A. 一个定滑轮B. 一个动滑轮C. 杠杆D. 一个滑轮组19. 如下图重为20N 的物体B ，在水平拉力的作用下做匀速直线运动，这时弹簧测力计的示数为6N ，则物体B 所受到的摩擦力为〔〕A. 6NB. 12NC. 0ND. 无法确定三、作图题20. 〔2分〕如下图，请你画出利用滑轮组向下用力提起木箱的绕绳方法。

专题滑轮作图
1.如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。

左侧的线上拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm，卡车已前进了20cm。

黑箱里有什么神秘的东西使卡车走得比汽车快?试画出该装置的示意图。

2.如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法。

3.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
4.如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。

5.请用笔画线代替绳子在图所示的滑轮组上画出最省力的绕线方式。

6.如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。

7.画出图中滑轮组最省力的绕线方法
8.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

9.羚羚是学校升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上，则应怎样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图中画出你的绕法．
10.如下图所示，画出滑轮组的绕绳情况.(F为拉力，G为重物的重，滑轮的重和摩擦力均忽略)。

力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。

7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。

14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。

1.按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）2、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。

3、如图8-9所示，作出力F的力臂。

如图8-10是斜拉旅行箱的简化模型。

画出它的动力臂L和阻力臂L，现将一石磙推上台阶，请你在图8-11上画出最小力的示意图。

用图8-12所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线。

4、如图，一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。

5、如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。

6、用50N的力拉起200N的的重物，试在图丙中画出绳子的绕法。

（不考虑摩擦和滑轮重）7、 (1)画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向；(2)在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。

8、如图，要用滑轮组将陷在泥中的汽车拉出来，要用最小的力气，画出绕绳方法。

9、用图中滑轮组移动物体G，画出最省力的绕绳方法．（2分）10、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。

（不计动滑轮、绳重和摩擦）11、用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。

12、小明同学用一定滑轮和一个动滑轮组成一个向下拉绳的滑轮组，并用它提升物体，请在图中画出绕绳的方法；13、如图16所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出绳子的绕法。

14、一辆汽车不小心开进了泥潭中，司机取来一套滑轮，借助位于汽车正前方不远处的大树将将汽车从泥潭中拉出。

（1）请在图中画出最省力的绳子绕法，并标出拉力的方向。

（2）若车重为8×104N，汽车受到的阻力为车重的0.03 倍，司机至少得用N的拉力才能将汽车从泥潭中拉出。
