07第七章_巷道支护[1]

第1篇第一章总则第一条为加强巷道支护管理工作，确保矿井安全生产，保障职工生命财产安全，根据《中华人民共和国安全生产法》、《煤矿安全规程》等法律法规，结合本矿实际情况，制定本规定。

第二条本规定适用于本矿所有巷道支护工程，包括巷道掘进、支护、维护、修复等全过程。

第三条巷道支护管理工作应当遵循以下原则：（一）安全第一、预防为主；（二）综合治理、系统管理；（三）责任明确、措施到位；（四）技术先进、经济合理。

第四条矿井各级领导和部门应当高度重视巷道支护管理工作，加强组织领导，明确责任分工，确保本规定得到有效实施。

第二章组织机构与职责第五条成立巷道支护管理领导小组，负责巷道支护管理工作的全面领导、协调和监督。

第六条巷道支护管理领导小组下设以下机构：（一）巷道支护管理办公室，负责巷道支护管理工作的日常协调、监督检查和考核评价；（二）技术质量管理部，负责巷道支护技术方案的编制、审查和实施；（三）安全监察部，负责巷道支护施工过程中的安全监督检查；（四）设备管理部，负责巷道支护设备的采购、验收、维修和保养。

第七条各部门职责：（一）巷道支护管理办公室：1. 负责编制巷道支护管理制度、规程和作业指导书；2. 组织开展巷道支护培训、技术交流和经验总结；3. 对巷道支护施工过程进行监督检查，及时发现和纠正问题；4. 对巷道支护工程质量进行考核评价。

（二）技术质量管理部：1. 负责编制巷道支护技术方案，并进行审查；2. 组织开展巷道支护施工过程中的技术指导和监督；3. 对巷道支护施工过程中的技术问题进行分析、研究和解决。

（三）安全监察部：1. 负责对巷道支护施工过程中的安全监督检查，确保安全措施落实到位；2. 对违章操作、安全隐患等问题进行查处，提出整改意见；3. 对事故进行调查处理，提出预防措施。

（四）设备管理部：1. 负责巷道支护设备的采购、验收、维修和保养；2. 对巷道支护设备的使用情况进行监督检查，确保设备安全运行。

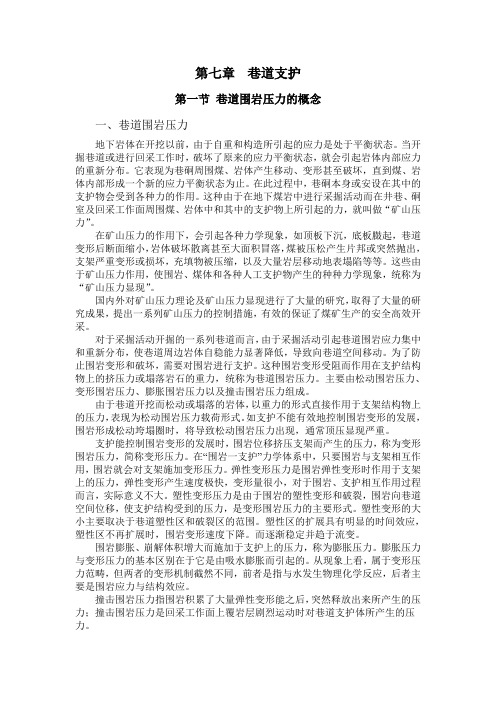

第七章巷道支护第一节巷道围岩压力的概念一、巷道围岩压力地下岩体在开挖以前，由于自重和构造所引起的应力是处于平衡状态。

当开掘巷道或进行回采工作时，破坏了原来的应力平衡状态，就会引起岩体内部应力的重新分布。

它表现为巷硐周围煤、岩体产生移动、变形甚至破坏，直到煤、岩体内部形成一个新的应力平衡状态为止。

在此过程中，巷硐本身或安设在其中的支护物会受到各种力的作用。

这种由于在地下煤岩中进行采掘活动而在井巷、硐室及回采工作面周围煤、岩体中和其中的支护物上所引起的力，就叫做“矿山压力”。

在矿山压力的作用下，会引起各种力学现象，如顶板下沉，底板臌起，巷道变形后断面缩小，岩体破坏散离甚至大面积冒落，煤被压松产生片邦或突然抛出，支架严重变形或损坏，充填物被压缩，以及大量岩层移动地表塌陷等等。

这些由于矿山压力作用，使围岩、煤体和各种人工支护物产生的种种力学现象，统称为“矿山压力显现”。

国内外对矿山压力理论及矿山压力显现进行了大量的研究，取得了大量的研究成果，提出一系列矿山压力的控制措施，有效的保证了煤矿生产的安全高效开采。

对于采掘活动开掘的一系列巷道而言，由于采掘活动引起巷道围岩应力集中和重新分布，使巷道周边岩体自稳能力显著降低，导致向巷道空间移动。

为了防止围岩变形和破坏，需要对围岩进行支护。

这种围岩变形受阻而作用在支护结构物上的挤压力或塌落岩石的重力，统称为巷道围岩压力。

主要由松动围岩压力、变形围岩压力、膨胀围岩压力以及撞击围岩压力组成。

由于巷道开挖而松动或塌落的岩体，以重力的形式直接作用于支架结构物上的压力，表现为松动围岩压力载荷形式。

如支护不能有效地控制围岩变形的发展，围岩形成松动垮塌圈时，将导致松动围岩压力出现，通常顶压显现严重。

支护能控制围岩变形的发展时，围岩位移挤压支架而产生的压力，称为变形围岩压力，简称变形压力。

在“围岩一支护”力学体系中，只要围岩与支架相互作用，围岩就会对支架施加变形压力。

弹性变形压力是围岩弹性变形时作用于支架上的压力，弹性变形产生速度极快，变形量很小，对于围岩、支护相互作用过程而言，实际意义不大。

第1篇一、总则为了加强巷道支护管理工作，确保巷道安全稳定，保障矿井安全生产，根据《中华人民共和国矿山安全法》、《煤矿安全规程》等法律法规，结合本矿实际情况，特制定本规定。

二、适用范围本规定适用于本矿所有巷道支护工程，包括开拓巷道、采准巷道、回采巷道、硐室等。

三、支护设计1. 巷道支护设计必须符合《煤矿安全规程》和《矿山支护设计规范》的要求，由具有相应资质的设计单位进行设计。

2. 支护设计应充分考虑巷道围岩的地质条件、支护材料的性能、施工工艺等因素，确保支护效果。

3. 支护设计应包括支护形式、支护参数、支护材料、施工工艺等内容。

4. 支护设计完成后，必须经矿井总工程师审核批准后方可实施。

四、支护材料1. 支护材料必须符合国家规定的产品质量标准，具备相应的质量检验报告。

2. 支护材料应具有足够的强度、稳定性、耐久性，满足巷道支护要求。

3. 支护材料包括但不限于锚杆、锚索、锚网、喷射混凝土、钢架等。

4. 支护材料进场前，必须进行质量检验，检验合格后方可使用。

五、支护施工1. 支护施工必须按照支护设计要求进行，确保支护质量。

2. 施工单位应配备专业的支护施工队伍，施工人员必须具备相应的技术素质和操作技能。

3. 施工过程中，应严格执行安全技术操作规程，确保施工安全。

4. 支护施工应遵循以下顺序：锚杆（锚索）安装、锚网铺设、喷射混凝土、钢架安装等。

5. 支护施工过程中，应定期进行质量检查，发现问题及时整改。

六、支护质量验收1. 支护质量验收应按照《煤矿安全规程》和《矿山支护质量验收规范》的要求进行。

2. 支护质量验收应由矿井质量监督部门组织实施，验收人员应具备相应的专业知识和技能。

3. 支护质量验收主要包括以下内容：支护材料质量、支护形式、支护参数、施工工艺、支护效果等。

4. 验收不合格的支护工程，应立即停工整改，整改合格后方可继续施工。

七、支护监测1. 支护监测应按照《煤矿安全规程》和《矿山支护监测规范》的要求进行。

巷道支护措施概述巷道支护措施是指在矿井、隧道、地铁等地下工程中，为了保证巷道的稳定性和安全性而采取的一系列措施。

巷道作为地下工程的基础建设，其稳定性直接关系到工程的安全和顺利进行。

因此，巷道支护措施的选择和实施是地下工程中必不可少的一项工作。

巷道支护的目的巷道支护的主要目的是保证巷道的稳定和安全。

具体包括以下几个方面：1.防止巷道因地质条件恶化或者地压变化而发生坍塌；2.减小巷道变形和开裂的可能性；3.防止地下水和地下气体对巷道的侵蚀和破坏；4.提供一个稳定的工作环境，保证人员和设备的安全；5.延长巷道的使用寿命。

巷道支护措施的分类巷道支护措施通常可以分为以下几类：表面支护表面支护是指通过加固巷道的外表面来增强巷道的稳定性。

常见的表面支护措施包括：•锚杆支护：通过在巷道周围地层中安装锚杆，并与巷道进行连接以增强承载力和抗坍塌能力；•喷射混凝土衬砌：施工时将混凝土喷射到巷道墙面形成衬砌层，增加巷道的强度和稳定性；•预制钢筋混凝土片支护：将预制钢筋混凝土片安装在巷道周围地质下，增强巷道的承载力和稳定性；•罩压隔离板：利用隔离板对地下水和地下气体进行隔离，防止其对巷道的侵蚀和破坏。

地下支护地下支护是指通过加固巷道的地质环境来增强巷道的稳定性。

常见的地下支护措施包括：•锚固杆支护：在巷道顶部或底部的地质层中安装锚固杆，用于增强地质层的稳定性和承载能力；•压力注浆：通过注入特殊材料，增加地质层内部的固结力和承载能力；•深层钻孔灌浆：在巷道周围进行深层钻孔，并通过注浆增加地质层的稳定性和抗压能力；•沉积注浆：利用注浆材料填充巷道周围的空隙，增强地质层的稳定性和抗滑能力。

结构支护结构支护是指通过加固巷道的结构部分来增强巷道的稳定性。

常见的结构支护措施包括：•钢支撑：在巷道内安装钢材支撑，增加巷道的承载能力和稳定性；•混凝土衬砌：在巷道墙面进行混凝土衬砌，增加巷道的强度和稳定性；•预制钢筋混凝土板支护：将预制钢筋混凝土板安装在巷道内部，增强巷道的承载能力和稳定性；•土钉支护：通过在巷道侧墙上预埋钢筋土钉，并与巷道墙面连接以增强巷道的抗滑能力。

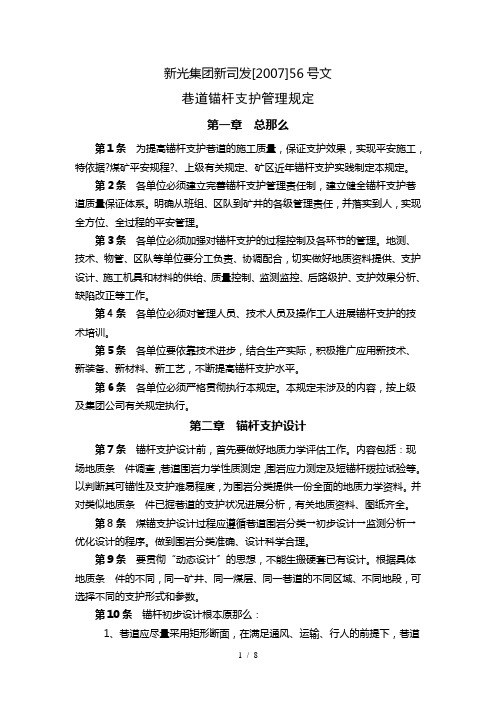

新光集团新司发[2007]56号文巷道锚杆支护管理规定第一章总那么第1条为提高锚杆支护巷道的施工质量，保证支护效果，实现平安施工，特依据?煤矿平安规程?、上级有关规定、矿区近年锚杆支护实践制定本规定。

第2条各单位必须建立完善锚杆支护管理责任制，建立健全锚杆支护巷道质量保证体系。

明确从班组、区队到矿井的各级管理责任，并落实到人，实现全方位、全过程的平安管理。

第3条各单位必须加强对锚杆支护的过程控制及各环节的管理。

地测、技术、物管、区队等单位要分工负责、协调配合，切实做好地质资料提供、支护设计、施工机具和材料的供给、质量控制、监测监控、后路级护、支护效果分析、缺陷改正等工作。

第4条各单位必须对管理人员、技术人员及操作工人进展锚杆支护的技术培训。

第5条各单位要依靠技术进步，结合生产实际，积极推广应用新技术、新装备、新材料、新工艺，不断提高锚杆支护水平。

第6条各单位必须严格贯彻执行本规定。

本规定未涉及的内容，按上级及集团公司有关规定执行。

第二章锚杆支护设计第7条锚杆支护设计前，首先要做好地质力学评估工作。

内容包括：现场地质条件调查，巷道围岩力学性质测定，围岩应力测定及短锚杆拨拉试验等。

以判断其可锚性及支护难易程度，为围岩分类提供一份全面的地质力学资料。

并对类似地质条件已掘巷道的支护状况进展分析，有关地质资料、图纸齐全。

第8条煤锚支护设计过程应遵循巷道围岩分类→初步设计→监测分析→优化设计的程序。

做到围岩分类准确、设计科学合理。

第9条要贯彻“动态设计〞的思想，不能生搬硬套已有设计。

根据具体地质条件的不同，同一矿井、同一煤层、同一巷道的不同区域、不同地段，可选择不同的支护形式和参数。

第10条锚杆初步设计根本原那么：1、巷道应尽量采用矩形断面，在满足通风、运输、行人的前提下，巷道的设计高度和宽度还应预留适当的变形量。

2、必须选择性能稳定、技术含量高、符合企业标准的锚杆及其它支护产品。

第11条支护设计方法可采用工程类比法、理论计算法或借助数值模拟等进展科学设计。

煤矿开采学习题及答案复习思考题第一章煤矿地质知识1．什么叫地质作用？内、外力地质作用有哪几种作用形式？2．组成地壳的主要物质有哪几种？3.常见的沉积岩主要有哪几种？4．什么叫地史？地层和地史的区别是什么？5．简述煤的形成过程？6．煤的物理和化学性质主要包括几种？常用的煤质指标和工业分类指标各有哪些？7．煤层按厚度可分为哪几类？8．反映煤层赋存状态的指标主要有几种？煤层按厚度和倾角如何分类？9．什么煤层的顶板、底板？10.反映煤岩层产状要素是什么？11.影响煤层的主要构造有哪几种？12.断层的要素有哪几部分？什么叫正断层、逆断层、平推断层？13.煤田地质勘探的任务是什么？煤田地质勘探划分为哪几个阶段？煤田地质勘探有哪几种方法？14.矿井储量是如何分类的？第二章煤矿地质图1．地质图件中采用什么表示方向？什么是等高线？各种地形在等高线图上有什么特点？2．试述根据等高线图作地形剖面图的步骤？3.如何根据煤层底板等高线确定煤层产状？4．各类地质构造在煤层底板等高线图上有什么特征？5．煤矿常用的地质图件主要有那些？6．简述读图的基本方法第三章井田开拓的基本问题1．什么叫井田开拓？2．煤田划分井田时应注意哪些问题？3．如何合理确定矿井生产能力？4．井田再划分方式有哪几种？如何划分？5．什么叫采区？采区具有哪些特点？6．什么叫区段运输平巷？什么叫区段回风平巷？7．什么叫单水平开拓？什么叫多水平开拓？8．巷道如何按空间特征和用途进行分类？分哪几类？9．什么是开拓巷道？什么是准备巷道？10．在确定矿井生产能力和服务年限时，为什么要考虑储量备用系数？11．什么叫井田开拓方式？12．在解决开拓问题时，应遵循什么原则？第四章井田开拓方式1．片盘斜井开拓的优点、缺点和适用条件是什么？2．斜井单水平分区式开拓的优点、缺点和适用条件是什么？3．立井开拓的优点、缺点和适用条件是什么？4．简述平硐开拓有几种方式，说明其布置特点及适用条件？5．什么叫综合开拓？通常有哪几种综合开拓方式？第五章井田开拓中的几个主要问题1．井筒的位置及数目如何确定？2．运输大巷的布置方式有哪几种？各有什么优缺点？3．什么叫井底车场？井底车场有哪几种形式？4．井底车场内的主要硐室有哪些？各具有什么用途？5．矿井开拓延深方案有哪几种？各有什么优缺点？第六章钻眼爆破1．岩石分级的目的是什么？举出两种常用的岩石分级方法，并说明其特点？2．炮眼的种类和作用？3.矿用炸药的种类和特点？4.简述钻眼爆破常用的起爆器材及其工作原理？5.什么是毫秒爆破？其爆破效果有何特点？6.分析光面爆破的机理？第七章巷道支护1．什么是巷道围岩压力，其影响因素有哪些？2．简述巷道矿压控制的途经和方法？3．简述金属支架的类型及使用条件？4．简述喷射混凝土支护的特点？5．什么是锚杆支护，从锚固方式、锚固长度方面锚杆支护如何分类？6．试分析如何提高锚杆的延伸率？第八章水平及倾斜巷道掘进1．巷道断面形状如何确定？1．简述巷道断面尺寸确定的步骤和方法。
