《计算机组装与维护》电子教案新课导入显卡、声卡、网卡是计算机核心的板卡部件，承担着特定的数据信息处理功能。
计算机依靠这些板卡将运算处理后的数据以各种丰富的形式展现出来，最终实现人机交互。
演示提问5，8.1显卡显卡（Video Card）也叫显示适配器，是计算机主机的关键组成设备之一，显卡的品质直接影响画面显示的质量和流畅性。
下图所示为常见的显卡外观。
讲授M；图8/常见的显卡外观（主流与入门级显卡）1成结构印刷电路板（PCB板）、图形处理芯片（GPU）、显示内存、随机数模转输出端口等部分组成，其中显示输出端口又包括VGA端口、DVI端口、deo 端口、Display Port 端等。
♦能指标体性能的因素有显示芯片、显存类型、显存容量、显存位宽、显存频率、率、显卡的总线接口等。
、片心设计与制造能力的专业级独立图形显示芯片（GPU）厂商有两家，即）和AMD o NVIDIA显示芯片以GeForce系列为主，而AMD显示芯片E为主。
新课讲授1.显卡的红显卡主要由1 换记忆体、显示Z HDMI 端口、S-Vi2.显卡的恺影响显卡整，支持的最大分辨;（1）显示走目前具备核「NVIDIA （英伟达: 则以Radeon家用30'学过程设计分讨组论一、分组讨论分组讨论声卡的外观结构、常见类型和性能参数，并将主要的知识点记录下来。
二、学生实践根据教师提供的声卡，识别声卡上的组成部件与接口，以及声卡的所属品牌分组讨论10,8.2网卡网卡全称网络接口卡（Network Interface Card, NIC）,也称为网络适配器,是计算机与路由器、交换机等网络设备进行互连的部件。
1.网卡的组成结构网卡一般由PCB线路板、主控芯片、总线接口、晶振、网线接口、LED指示灯、电容等部分组成，下面简要介绍几个重要元件。
如图8-3所示为一款常见的PC网卡。
新课图8-3 PC网卡讲授2.网卡的常见类型（1）根据工作方式分类根据工作方式的不同，网卡可分为集成网卡和独立网卡。
《计算机组装与维护实训教程》李远敏电子教案第一章：计算机组装基础知识1.1 计算机概述计算机的定义和发展历程计算机的分类和性能指标1.2 计算机硬件系统中央处理器（CPU）主板内存输入设备输出设备1.3 计算机软件系统操作系统应用软件驱动程序第二章：计算机硬件选购与组装2.1 计算机硬件选购CPU选购主板选购内存选购硬盘选购显卡选购2.2 计算机组装步骤准备工具和配件拆卸主机壳安装CPU和散热器安装内存安装主板安装硬盘安装显卡连接电源和输入输出设备组装完成后的检查和调试第三章：计算机操作系统安装3.1 操作系统概述操作系统的功能和作用操作系统的种类3.2 操作系统安装步骤准备安装介质和工具启动计算机进入BIOS设置设置启动顺序启动操作系统安装程序按照提示进行安装安装完成后重启计算机第四章：计算机硬件维护与故障排除4.1 硬件维护知识清洁硬件设备检查和升级硬件驱动程序检查和升级BIOS4.2 硬件故障排除常见硬件故障现象和原因硬件故障排除方法硬件设备恢复和更换第五章：计算机软件维护与病毒防护5.1 软件维护知识定期备份重要数据清理磁盘空间优化系统性能5.2 病毒防护知识计算机病毒的定义和危害病毒防护软件的选择和使用定期更新病毒库和操作系统第六章：常用外设的安装与维护6.1 打印机的安装与维护打印机的类型和选用打印机的安装步骤打印机的日常维护6.2 扫描仪的安装与维护扫描仪的类型和选用扫描仪的安装步骤扫描仪的日常维护6.3 投影仪的安装与维护投影仪的类型和选用投影仪的安装步骤投影仪的日常维护第七章：计算机网络基础7.1 计算机网络概述计算机网络的定义和功能计算机网络的分类和拓扑结构7.2 网络设备的安装与配置交换机的安装与配置路由器的安装与配置网卡的安装与配置7.3 网络故障排除网络故障的常见现象和原因网络故障的排除方法第八章：计算机安全与维护8.1 计算机安全概述计算机安全的定义和重要性计算机安全威胁的种类8.2 计算机安全防护措施设置密码和权限控制安装和使用防火墙安装和使用杀毒软件8.3 计算机维护与升级定期检查和清理磁盘定期更新操作系统和软件硬件设备的升级和更换第九章：服务器安装与维护9.1 服务器概述服务器的定义和功能服务器的分类和性能指标9.2 服务器的安装步骤选择合适的服务器硬件安装服务器操作系统配置服务器网络和服务9.3 服务器的维护与管理服务器的日常维护服务器的性能监控与优化服务器的备份与恢复第十章：综合实训与案例分析10.1 综合实训计算机组装与调试实训操作系统安装与配置实训网络搭建与故障排除实训10.2 案例分析计算机组装与维护的实际案例分析计算机硬件故障的实际案例分析计算机软件故障的实际案例分析重点和难点解析重点关注章节：第二章、第四章、第六章、第八章1. 第二章：计算机硬件选购与组装重点关注内容：硬件选购、组装步骤、工具使用。

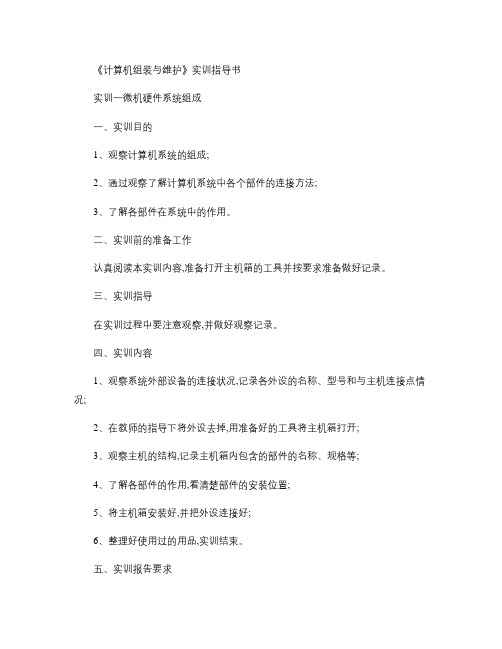

《计算机组装与维护》实训指导书实训一微机硬件系统组成一、实训目的1、观察计算机系统的组成;2、通过观察了解计算机系统中各个部件的连接方法;3、了解各部件在系统中的作用。
二、实训前的准备工作认真阅读本实训内容,准备打开主机箱的工具并按要求准备做好记录。
三、实训指导在实训过程中要注意观察,并做好观察记录。
四、实训内容1、观察系统外部设备的连接状况,记录各外设的名称、型号和与主机连接点情况;2、在教师的指导下将外设去掉,用准备好的工具将主机箱打开;3、观察主机的结构,记录主机箱内包含的部件的名称、规格等;4、了解各部件的作用,看清楚部件的安装位置;5、将主机箱安装好,并把外设连接好;6、整理好使用过的用品,实训结束。
五、实训报告要求1、将在实训过程中观察到的部件或设备按顺序记录在实训报告单上;2、将你认为没有看明白的部分写出来。
实训二系统基本部件的识别与安装方法的学习一、实训目的1、识别计算机系统的各个部件和板卡;2、通过对部件的认识掌握计算机系统中各个部件的功能及安装方法;3、学会识别各部件的型号和指标。
二、实训前的准备工作认真阅读教材和必要的使用说明书,并按要求准备做好记录。
三、实训指导在实训过程中要注意观察,记录部件的型号、指标及安装方法。
四、实训内容1、识别CPU的类型、速度,学会安装方法;2、识别主板的类型及板上的主要部件,并学会主板的安装方法;3、软驱的认识、安装与常见故障原因;4、认识硬盘的类型,学会跳线的设置方法及硬盘的安装方法;5、光驱的认识、安装与常见故障原因;6、认识显卡的类型,学会其安装方法;7、机箱、电源的作用与安装方法;8、系统外部设备的安装方法;9、实训结束后将物品等放回原来位置。
五、实训报告要求1、将你在实训过程中认识的部件及部件的功能记录在实训报告单上;2、把你认为没有看明白的部分写出来。
实训三计算机系统组装一、实训目的1、在识别各个部件和板卡的基础上,将它们组装在一起;2、通过对计算机系统的组装,进一步熟悉各部件的功能;3、掌握安装和拆卸计算机部件的方法与注意事项。
实训内容：计算机整机组装实训目的：计算机整机组装的原则、各主要部件装拆要领及整机组装的过程等。
整机组装的好坏是计算机正常运行的基本保障，一些硬件故障往往是组装不当所造成的，能够独立的完成一台电脑的组装至系统的安装直至一台电脑能够正常运行和使用。
实训环境和器材:环境：通风透气，干燥……….器材：计算机配件：CPU、主板、内存、硬盘、光驱、显卡、声卡、显示器、音箱、机箱电源、键盘鼠标，十字螺丝刀等……实训内容：在规定的时间内完成一台计算机的完全拆卸，和完全还原的组装拆卸训练.保证每个同学都能够完成。
实训步骤一、准备工作1、准备好一个装机工作台2、准备好装机工具：十字螺丝刀3、准备好所需的计算机配件：CPU、主板、内存、硬盘、光驱、显卡、声卡、显示器、音箱、机箱电源、键盘鼠标等。
4、消除静电：人体在穿着某些布料制成的衣服时，与布料摩擦后易产生静电，如果不注意的话有可能对电脑配件造成损害。
方法①：洗一下手方法②：用手摸一下自来水管二、计算机组装过程1、拆卸机箱拧下机箱后面的4颗固定螺丝，然后用手扣住机箱侧面板的凹处往外拉就可以打开机箱的侧面板。
打开机箱侧面板后可看到机箱的内部结构，包括光驱固定架、硬盘固定架、电源固定架、机箱底板、机箱与主板间的连线等。
2、安装电源✓目前的市场上有相当一部分机箱厂商是搭配了电源出售的，也就是说已经将电源安装在了机箱的相应位置，但也有机箱和电源是分离的。
主机电源一般安装在主机箱的上端靠后的预留位置上。
✓打开电源包装盒，取出电源。
✓将电源安装到机箱内的预留位置。
✓用螺丝刀拧紧螺丝，将电源固定在主机机箱内。
3、将CPU安装在主板上✓把主板的CPU插座旁杠杆抬起；✓把CPU的针脚与插座针脚一一对应，一般处理器的一个角或几个角是少针的；主板的CPU插槽上也有相对应的“缺口”；✓放好CPU后，检查CPU是否完全平稳插入插座，然后将杠杆复位，锁紧CPU。
4、安装CPU散热器✓为达到更好的散热效果，可以将CPU核心表面涂抹一些散热硅脂或者散热硅胶；✓将卡具的一端固定在CPU插座侧边的塑料卡子上，再放平散热片，使其能完全贴附在CPU核心表面上，然后再按下卡具的固定锁，使其放在CPU插座另一端的塑料卡子上即可，（不同的风扇安装方法可能不同，希望认真观察）；✓将风扇电源线插入主板标明的CPU-FAN插座。
计算机组装与维护实训报告计算机组装与维护实训报告「篇一」实习目的：通过计算机的组装，认识计算机的硬件和结构，了解计算机的整个组装过程和注意事项。
能够根据安装要求和安装标志正确安装CPU和内存条;能够将安装好CPU和内存条的主板正确、牢固的安装到机箱中;能够正确安装电源盒并能区分各组电源;能正确连接主板电源;能在机箱中固定好硬盘、光驱和软驱;能正确连接硬盘、光驱、软驱的数据线和电源线;能在对应的扩展槽中正确牢固的安装显卡、声卡和网卡;能将机箱面板上的指示灯、开关、前置USB接口等连线正确的连接到主板上;能将显示器、键盘和鼠标正确的连接到主机箱上;能顺利、熟练地从主机箱中拆卸计算机的各个配件。
实习要求：识别计算机的各个部件，能自己动手组装一台计算机。
掌握CPU的接口类型和安装方法及内存插槽的类型和内存条的安装方法;掌握主板的安装方法和安装注意事项;了解电源的分类和ATX电源的特点;掌握硬盘、光驱、软驱的安装方法、数据线连接方向的辨别、电源线的安装标记的辨认等;了解扩展槽的种类，显卡、声卡、网卡的接口种类。
理解各连接线接头上英文标签的含义。
了解拆卸微机的注意事项。
实验步骤：一、认识部件1.cpu (核心部件)主要功能：运算器，控制器。
cup就是通过这些引脚和计算机其他部件进行通信，传递数据，指令。
我们要先了解两个基本的概念，主板频率和倍频系数;通常我们常说的Pentium II 300，AMD K6-2 300这些CPU的型号，其中最后一个数字"300"就是指CPU内部的工作频率是300MHz，而主板上的内存、控制芯片的工作频率是没有这么高的，所以就会出现主板频率和倍频系数，主板频率是指内存、控制芯片和CPU之间的总线的工作频率，倍频系数就是CPU的内部工作频率和主板频率的比值。
CPU 的实际工作频率就决定于这两个参数。
有这样的公式： CPU的实际工作频率 = 主板频率×倍频系数通常主板频率都是一些固定的值，比如：60MHz、66MHz、75MHz、100MHz、133MHz等;倍频系数有1.5、2.0、2.5和3.0、4.0、4.5、5.0等，通过设置主板上的跳线就可以改变CPU的工作频率，人们常说的超频就是指改变这两个参数来使CPU在较高的工作频率下运行，超频往往是以改变外频为主2.CPU风扇：CPU工作的时候要散发出大量的热量，如不及时散热，可能将CPU烧坏。
计算机的组装和维护实习报告5篇计算机的组装和维护实习报告篇1一、实训目标通过学习本实训内容，掌握微机组装方面的知识，进一步加深对微机硬件系统的认识，具备微机硬件维护的基本功能。
二、实训内容分组练习微机硬件组装，学习常用工具的使用、常用消除静电的方法，掌握组装电脑的技巧和组装组装注意事项，牢记拆装过程中的禁忌法则。
三、实训要点拆、装是两个相反的操作。
拆、装操作没有特定的顺序，要因时制宜，随机应变。
一般原则为：先装靠里边的、固定的，如电源、主板等，再装靠外边的、浮动的、不影响其他硬件安装的小配件，如板卡、数据线等。
四、实训准备1、常用组装工具十字螺丝刀、一字螺丝刀、镊子、尖嘴钳、万能表、并口—debug卡、防静电腕带及佩戴位置、防静电手表2、组装操作技巧3、操作中的注意事项五、操作步骤1、组装前的准备工作a、准备一张足够宽敞的工作台，将市电插排引到工作台上备用，准备好组装工具。
b、把从市场采购来的主板、cpu、内存、硬盘、光驱、显卡、电源、机箱、键盘、鼠标等摆放到台面上。
c、把所有硬件从包装盒中逐一取出，将包装物衬垫在器件下方，按照安装顺序排列好。
2、安装主板3、安装agp显卡和各种pci卡4、硬盘机光驱的安装5、连接电源6、连接电源线7、连接机箱面板信号线8、连接外设六、实验结论通过本次试验，我掌握了微机组装方面的知识，进一步加深对微机硬件系统的认识，具备微机硬件维护的基本功能。
实验二 bios设置及应用一、实验目标通过学习本实训内容，熟练掌握bios的设置，学会通过设置bios优化机器性能，分析由于bios设置不当引起的微机故障，并能通过调整bios设置解决这些问题。
二、实验内容以awardbios为例，介绍开机进入bios设置界面的方法;介绍各个选项的内容和作用，并对微机的bios进行一些必要的设置和优化;总结和掌握典型bios的基本设置，举一反三对其他类型的bios进行设置和优化;解决几种常见的有bios设置不当引起的微机故障。
