第六章轴测投影图

第六章轴测投影图

第六章轴测投影图§1 概述比较轴测图正投影图1.1 基本知识∠X 1O 1Y 1， ∠ X 1O 1Z 1， ∠ Y 1O 1Z 1 坐标轴轴测轴 物体上 OX ， OY ， OZ投影面上 O 1X 1，O 1Y 1，O 1Z 1建立在物体上的坐标轴在投影面上的投影叫做轴测轴轴测轴间的夹角叫做轴间角。

轴间角O 1A 1 OA= p X 轴轴向伸缩系数 O 1B 1 OB = q Y 轴轴向伸缩系数 O 1C 1 OC= r Z 轴轴向伸缩系数 各轴测轴的度量单位与相应空间坐标轴的度量单位之比称为叫做轴向伸缩系数。

轴测图具有平行投影的全部性质，其中两项具有特殊意义：空间平行的两直线，其轴测投影也平行。

空间平行于某坐标轴的线段，其轴测投影的长度为该坐标轴的伸缩系数与该线段长度的乘积。

凡是与坐标轴平行的直线，就可以在轴测图上沿轴向进行度量和作图。

1.2 轴测投影的种类轴测投影正轴测投影正等轴测图 p = q = r正二轴测图 p = r ≠ q正三轴测图 p ≠ q ≠r 斜轴测投影斜等轴测图 p = q = r斜二轴测图 p = r ≠ q斜三轴测图 p ≠ q ≠ r 正等轴测图斜二轴测图1.3 基本作图方法例1 已知轴测轴OXYZ和伸缩系数p、q、r，画出点A(6,7,10)的轴测图解 1) 沿OX轴量取Oa x＝6p；2) 过点a x作a x a1//OY，并使a x a1＝7q3) 过点a1A1//OZ，并使a1A1＝10r例2 如图所示，已知轴测轴OXYZ和伸缩系数p＝q＝r＝0.82，画出图示三棱锥的正等轴测图。

§2 正等轴测图2.1 正等轴测图的轴间角和伸缩系数轴向伸缩系数：p = q = r = 0.82简化轴向伸缩系数：p = q = r = 1轴间角：∠X1O1Y1 = ∠X1O1Z1 = ∠Y1O1Z1 =120°2.2 正等轴测图中平行于坐标面的圆的轴测投影2.2.1 椭圆长短轴的方向平行于H面的椭圆长轴⊥O1Z1轴，短轴延O1Z1轴。

第4章轴测图

第4章轴测图
2．作图：
（1）在正投影图上选定坐标轴，将具有大小不等的端面选为 正面，即使其平行于XOY坐标面。 （2）画斜二测的轴测轴，根据坐标分别定出每个端面的圆心 位置。 （3）按圆心位置，依次画出圆柱、圆锥及各圆孔。 （4）擦去多余线条，加深后完成全图。
第4章 轴测投影图
4-1 轴测投影图的基本知识 4-2 正等轴测图 4-3 斜二等轴测图
4.1 轴测投影图的基本知识
1. 轴测投影图的形成
将物体连同确定其空间 位置的直角坐标系沿不平行 于任一坐标平面的方向S， 用平行投影法向单一投影面 P进行投影得到的投影图， 简称ຫໍສະໝຸດ 测图。2. 轴测投影基本概念
作组合体的正等轴测图，首先要进行形体分析，弄清形体 的基本组成情况，然后选定坐标轴，再按坐标关系将各个基本 体的正等轴测图逐一作出；最后擦去各形体间不该有的交线和 被遮挡图线，完成作图。
曲面立体正等轴测图的画法 图例1
Z X
O Y
曲面立体正等轴测图的画法 图例2
步骤一
步骤二
步骤三
步骤四
完成
4.2 正等轴测图
一. 轴间角和轴向伸缩系数
三个轴间角均为120°
轴向伸缩系数p1 = q1 = r1 ≈0.82
轴向简化系数：p=q=r=1
凡与轴测轴平行的线 段，作图时按实际长 度直接量取。
二、平面立体正等轴测图的画法
1．坐标法 2．切割法 3．叠加法
三、圆的正等轴测图的画法
1．坐标法 2．四圆心法
四、曲面立体正等轴测图的画法
1．圆柱的画法 （1）竖直圆柱的画法（2）不同方向的圆柱 2．圆角的画法 3．曲面立体的画法 （1）图例1（2）图例2
二、平面立体正等轴测图的画法 1．坐标法

轴测图

轴测图

Z
正轴测投影图
S
O X
Y
5
② 斜轴测投影图：投射方向S与轴测投影面P倾斜，通常取平
行于XOZ坐标面的平面为轴测投影面P 。
Z 正投影图
S
X
斜轴测投影图 Z
S0
O X
Y
6
二、轴测轴 轴间角 轴向伸缩系数
7
三、轴测图的投影特性
(1) 物体上相互平行的线段，其轴测图仍保持平行。 (2) 物体上与坐标轴平行的线段，其轴测图必与相应
的轴测轴平行，且其轴向伸缩系数与相应轴的轴 向伸缩系数相等。
8
四、轴测图的画法
例题 1
例题 2
9
例 1： 正等轴测图
10
例 2： 正等轴测图
11
应 注 意 的 问 题
45° 69°
正等测
正二测
45° 69°
正等测
正二测
12
应 注 意 的 问 题
45 °
13
斜轴测图（正面斜轴测图的形成）
S Z' X' Y'
14
例 3： 斜轴测图（正面斜轴测图）
y1 y2 y1 y
(a) 已知投影图
15
斜轴测图（水平斜轴测图的形成）
S
16
例 3： 斜轴测图（水平斜轴测图）
（a） 房屋的立面图和平面图
（b）画内外墙角，墙脚线和柱
（c）画出窗洞、窗台和台阶
17
3
物优 体点 长： 、直 宽观 、性 高强 三、 个能 方同 向时 。反
映
§2-1 投影分类
斜投影法
（水平斜二测）
的缺 准点 确： 形不 状能 ，反 如映 圆物 为体 椭各 圆表 。面

轴测图

轴测图
X、Y、Z轴的轴向变形系数： 、 、 轴的轴向变形系数 轴的轴向变形系数：
O1 A1 O1 B1 p= , q= OA OB
O1C1 , r= OC
凡是平行于原 坐标轴的线段 长度乘以变形 系数， 系数 ， 就是它 的轴测投影长 度 。 轴测图中 只有沿轴测轴 方向测量的长 度才与原坐标 轴方向的长度 有一定的对应 关系
2) 圆角正等测的画法
O1 X' Z1 Z' O X Y1 Z1
X1
O'
X1 Y Y1
17
18
☆☆☆☆

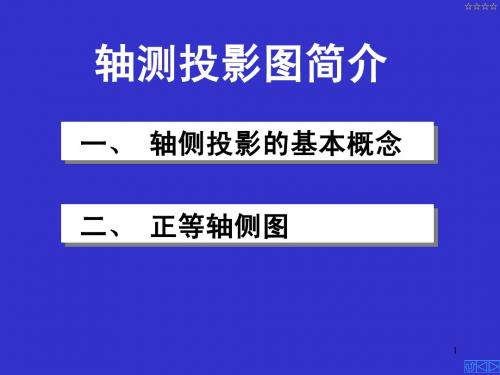

轴测投影图简介
一、 轴侧投影的基本概念 二、 正等轴侧图
1
轴测图
• 轴测图是一种在二维空间内快速表达三 维形体的最简单方法。 • 轴测图分为正轴测图 斜轴测图 正轴测图和斜轴测图 正轴测图 斜轴测图两大类， 每类按轴向变形系数又分为6种，即正等 轴测图、正二等轴测图、正三等轴测图、 斜二等轴测图和斜三等轴测图。国家标 准规定，轴测图一般采用正等轴测图、 正等轴测图、 正等轴测图 正二等轴测图、斜二等轴测图。 正二等轴测图、斜二等轴测图。
Z S Z1 O X S0 Y
O1
X1 Y1
③为了获得富有立体 感的轴测图， 感的轴测图，必须使 投影方向S不平行于物 投影方向 不平行于物 体上的任一坐标面
4
03
一、 轴测投影的基本概念 2）正轴测投影图的形成
1、 轴测投影的形成
P 投影方向S与轴测 投影方向 与轴测 投影面P垂直 垂直， 投影面 垂直，将 物体放斜， 物体放斜，使物 体上的三个坐标 面和P面都斜交 面和 面都斜交
二、正等轴测图
例2： ：
18 10
2.平面立体的正等测画法 2.平面立体的正等测画法

建筑图的图示原理—轴测投影图

建筑图的图示原理—轴测投影图
装箱法绘制轴测投影图
项目2 组合体的投影
项目单元
✓ 如图2.3.11所示，已知形体的三面正投影图， 作其正等测投影图。
形体的正等测图作图步骤（坐标法及叠加法）
项目2 组合体的投影
其斜二测（正面 斜轴测）投影图。
形体的正面斜轴测图作图步骤（端面法、切割法及叠加法）
三面正投影图 ① 度量性好 ② 绘图简便 ③ 在工程实践中，常来表达建
筑物的形状与大小 ④ 每一个投影图只能反映形体
的两个向度，立体感不强， 不易看懂
轴测投影图 ① 可以反映形体的长、宽、高
三个向度 ② 具有立体感 ③ 在工程实践中，可用来表达
纵横交错的管道或电路直接 指导管道安装施工及表达区 域规划鸟瞰图或应用于广告 画及展览画等。
项目3 轴测投影图
轴测投影图的类型及作用
正轴测投影： 类型： ① 正等测投影：轴间角均为120°，轴向伸缩系数
取p=q=r=1； ② 正 二 测 投 影 ： 轴 间 角 为 131°25′ 、 97°10 ′ 、
131°25 ′，轴向伸缩系数取p=r=1，q=0.5。 应用：正轴测投影图常用作辅助图样，帮助理解，
（a）三面正投影图
（b）轴测投影图
项目3 轴测投影图
轴测投影图的基本知识 轴测投影图的形成
根据平行投影的原理，将形体连同确定它们空间的直 角坐标轴（OX、OY、OZ）一起，沿着不平行于坐标 轴和坐标面的方向投影到新的投影面P（或R）上，所 得到的具有立体感的新投影称为轴测投影。
（a）正轴测投影图
项目3 轴测投影图
轴测投影图的画法（以画正等测图作为参考）
叠加法。叠加法适用于该形体可以分割成几个独 立的简单形体时，分别画出这几个独立简单形体 的轴测投影图，再组合起来，完成整个形体的轴 测投影图。

机械制图--轴测投影图概述(ppt 43页)

机械制图--轴测投影图概述(ppt 43页)

14.09.2019
切割法
17
步骤一：
14.09.2019
18
步骤二：
14.09.2019
19
步骤三：
14.09.2019
20
完成
14.09.2019
21
四、正等轴测图中平行于坐标面的圆的轴测投影
1、椭圆长短轴的方向
平行于W面的椭圆 长轴⊥ O1X1轴， 短轴沿O1X1轴。
平行于H面的椭圆 长轴⊥O1Z1轴， 短轴沿O1Z1轴。
2

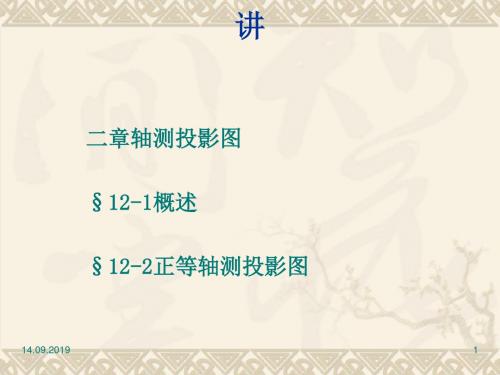

§12-1 概述
轴测图是由 平行光线投射而 形成的，如右图 所示。
光线垂直与 投影面投射所得 到的轴测图叫正 轴测图；光线倾 斜于投影面投射 所得的轴测图叫 斜轴测图。
14.09.2019
轴测投影的形成
3
用平行投影法所获得的轴测图，具有下列 投影特性：
1) 物体上互相平行的线段，在轴测图上仍互相 平行。
6
轴测图具有平行投影的全部性质， 其中两项具有特殊意义：
空间平行的两直线，其轴测投影也平行。 空间平行于某坐标轴的线段，其轴测投 影的长度为该坐标轴的伸缩系数与该线段长 度的乘积。
凡是与坐标轴平行的直线，就可以在轴测 图上沿轴向进行度量和作图。
14.09.2019
7
轴测投影的种类
轴测投影
正轴测投影
2) 物体上两平行线段或同一直线上的两线段， 其长度之比在轴测图上保持不变。
3) 物体上平行于轴测投影面的直线和平面，在 轴测图上反映实长和实形。
14.09.2019
4
相关基本概念
建立在物体上
的坐标轴在投影面 上的投影叫做轴测 轴。轴测轴间的夹 角叫做轴间角。
物体上 OX，OY，OZ 投影面上 O1X1，O1Y1，O1Z1

机械制图与计算机绘图-第五章 轴测投影图

3.完成课后作业：配套习题集中轴测投影5-1中的1～4题；5-2中 的1,2；5-3中的1～ 4题；5-4中的1～ 4题。包括仪器和徒手绘制 轴测图。
42
机械制图与计算机绘图
谢谢！ 本章结束
并加深图线。
38
机械制图与计算机绘图
5.5 轴测图的尺寸标注
39
机械制图与计算机绘图
5.5 轴测图的尺寸标注
轴测图上的尺寸，按照GB/T4458.3－2003的规定标注。 1.轴测图的线性尺寸，一般应沿着轴测轴方向标注。尺寸数值为机件的 基本尺寸。 2．尺寸线必须和所标注的线段平行；尺寸界线一般应平行于某一轴测 轴；尺寸数值应按相应的轴测图形标注在尺寸线的上方。当在图形中出
机械制图与计算机绘图
5.2 正等轴测图
2．圆角正等轴测投影的画法
26
机械制图与计算机绘图
5.2 正等轴测图
3.圆柱体的正等轴测图画法
27
机械制图与计算机绘图
5.2 正等轴测图 4、截切、相贯曲面立体正等轴测图的画法
28
机械制图与计算机绘图
5.2 正等轴测图
（1）截切立体(截交线)的正等轴测图画法
包括以下内容： 一、多面正投影图与轴测图的比较 二、轴测投影的形成 三、轴间角和轴向伸缩系数
4
机械制图与计算机绘图
5.1 轴测图的基本知识 一、多面正投影图与轴测图的比较
多面正投影图绘制图样．它可以较完整地确切地表达出零件各部分的形 状，且作图方便，但这种图样直观性差。
轴测图能同时反映形体长、宽、高三个方向的形状，立体感强，形象 直观，但不能确切地表达零件原来的形状与大小．且作图较复杂，因而在 工程上一般仅用作辅助图样。
9
机械制图与计算机绘图

6-1 轴测投影图-概述


轴测图
透视图
图形上主要不同点是：平行的直线在透视图中汇交于一点（近大远小） 平行的直线在轴测图中仍然平行
§6-1 概述
6 回本章
本节结束
§6-1 概述
7
§6-1 概述
一、轴测图的优缺点 二、定义 三、分类
§6-1 概述
1
轴测图的优点
机械图样中，表达零部件结构形状的工具: (1) 三视图 有立体感这么好的 轴测图，为什么工 (2) 轴测投影图，简称轴测图
程上仍然主要用基 于三视图理论的零 件图、装配图？
a) 三视图
b) 轴测图
轴测图的最大优点： 立体感好
多面正投影（如三视图）
轴测图
轴测图是投影而来，轴测图的投影三要素有什么特点？ 投影三要素：投射线： 平行投影 物体： 物体主要表面都不平行于投影面
§6-1 概述
思考：与三 视图有哪些 不同？
4 回本章
投影面： 一个投影面
轴测图分类
• 平行投影分正投影和斜投影两类 • 轴测图也分两类：
物体位置变化无穷、 投射线与投影面夹角无穷 因此：轴测图有无数种 我们重点学习正等轴测图
– 投射线垂直于投影面投射所得到的轴测图叫正轴测图 – 投射线倾斜于投影面投射所得到的轴测图叫斜轴测图
斜轴测图 轴测轴
1
wcg
正轴测图
1
轴测轴
1 1 1
1 1 1
轴测投影面 轴测投影面
§6-1 概述
a) 正轴测图
b) 斜轴测图
5 回本章
思考：轴测图与透视图的不同？
注意：常见的建筑物立体效果图、照相拍出来的都不是轴测图
§6-1 概述
2 回本章
轴测图的缺点

第4章轴测投影轴测图


第4章 轴测图
4.3.1轴间角和轴向伸缩系数
轴测轴OX和OZ分别为水平方向和铅垂方向，即
∠XOZ=90°；轴测轴OY与水平线成45角,即∠XOY =
∠YOZ= 135° ，
其轴向伸缩系数为p1＝r1＝1；q1＝0.5。
15
Z
Z1
X
O
投影面
Y
O1 X1
Y1
4.3.2斜二测画法
第4章 轴测图
在斜二测图中，物体上平行于X0O0Z0坐标面的直线和 平面图形均反映实长和实形。所以，当物体上有较多的圆
（3）物体上两平行线段或同一直线上的两线段长度之比，
其轴测投影保持不变。
4
凡是与坐标轴平行的直线，就可以在轴测图上沿轴向进行
度 量和作图。
§4.2 正等轴测图 4.2.1轴间角和轴向伸缩系数
第4章 轴测图
当物体上的三个直角坐标轴与轴测投影面的倾角相等时，三 个轴向伸缩系数均相等，这时用正投影法所得到的图形称为正 等轴测图，简称正等测。
1. 正六棱柱的画法
第4章 轴测图
常用的轴测图画法是坐标法。作图时，先定出直角坐标轴
和坐标原点，画出轴测轴，再按立体表面上各顶点或线段端
点的坐标，画出其轴测投影，然后连接有关点，完成轴测图。
6
下面以一些常见的图例来介绍正等测画法。
作图步骤如下:
第4章 轴测图
7
六棱柱正等侧图画法
第4章 轴测图
2.三棱锥 分析：如图所示三棱锥，底面△ABC中的AB边为侧垂线， 为作图方便，设X轴与AB重合，坐标原点与B点重合。从底 面开始作图。
轴间角 正等测中的三个轴间5 角都等于120°，其中Z1轴画 成铅垂方向，如图下所示。

建筑工程制图与识图第5章 轴测投影图

8
图5.4 轴测图的线型选择 如图5.5所示的规定绘制。 ④轴测图的线性尺寸标注方法（见图5.6）：
9
图5.5 轴测图的断面图例线画法
10
图5.6 轴测图的线性尺寸标注方法 ａ.线性尺寸应标注在各自所在的坐标面内。 ｂ.尺寸线应与被注长度平行。 ｃ.尺寸界线应平行于相应的轴测轴。
11
ｄ.尺寸数字的方向应平行于尺 寸线。 ｅ.轴测图的尺寸起止符号宜用小 圆点。 ⑤轴测图直径标注方法（见图5. 7）：
17
例5.3 正等轴测图。根据如图5.14（ａ）所示的投影图，画出切槽长方体的
18
（3）曲面立体正等测作图 1）圆的正等测图 在正等轴测图中，平行于坐标平面的3个 方向的圆都是椭圆，如图5.15所示。 ①如图5.16（ａ）所示为平行于Ｈ面的圆 的视图。正等轴测图中的椭圆可用四心圆法 图5.15 圆的正等轴测图作图，如图5.16（ｂ）-（ｇ）所示为平行于水平 （Ｈ）面上圆的正等轴测图画法。 ②如图5.17（ａ）所示为平行于Ｗ面的圆的视图。如图5.17 （ｂ）-（ｇ）所示为平行于侧（Ｗ）平面上圆的正等轴测图的另一种画 法（六点法）。 ③如图5.18（ａ）所示为平行于Ｖ面的圆的视图。如图5.18 （ｂ）-（ｇ）所示为平行于正（Ｖ）平面上圆的正等轴测图画法。
图5.8 轴测图的角度标注方法
13
5.2 常用轴测投影图的画法 5.2.1 正等测的画法 （1）轴间角和简化轴向伸缩系数 1）轴间角 正等轴测图（简称正等测）中的轴间角∠ＸＯＹ＝∠ＸＯＺ＝ ∠ＹＯＺ＝120°。作图时，通常将ＯＺ轴画成铅垂位置，然后画出ＯＸ 轴，ＯＹ轴，如图5.9所示。
图5.9 正等轴测图的轴间角和简化伸缩系数 2）简化轴向伸缩系数
7
