悬挑脚手架技术交底记录全套

悬挑脚手架安全技术交底记录一、悬挑脚手架的定义和用途悬挑脚手架是一种用于高空作业的临时工具，其主要用途是为了方便在高空作业时提供一个平台，以便工人可以安全地进行工作。

悬挑脚手架通常由脚手架板、立杆、水平横杆等组成，通过悬挑装置固定在建筑物外部，并向外悬挑一定的距离，提供了一个稳定的工作平台。

二、悬挑脚手架的安全要求悬挑脚手架的使用需要满足一定的安全要求，以确保工人的安全。

以下是悬挑脚手架的安全要求：1. 合格的材料和组件使用悬挑脚手架需要使用合格的材料和组件，例如符合国家标准的脚手架板、立杆、水平横杆等。

这些材料和组件需要经过正规的质量检测和认证。

2. 结构稳定性悬挑脚手架的结构需要保证稳定，不得存在明显的倾斜、晃动等情况。

各个连接部位需要牢固可靠，确保工人在上面作业时不会发生意外。

3. 负荷承载能力悬挑脚手架的负荷承载能力需要满足工作场所的需求。

在施工前，需要评估工作场所的负荷要求，并确保悬挑脚手架能够承受预期负荷。

4. 防护措施悬挑脚手架需要提供必要的防护措施，以保护工人的安全。

例如，设置安全护栏、防滑设施等，确保工人在高空作业时不会滑倒或掉落。

5. 定期检查和维护悬挑脚手架需要定期进行检查和维护，以确保其安全可靠。

检查内容包括材料状况、连接件的紧固情况、结构稳定性等。

对于有损坏或磨损的部件，需要及时更换或修复。

三、悬挑脚手架的安全操作规程为了保证悬挑脚手架的安全使用，工人需要遵守以下操作规程：在搭建悬挑脚手架前，需要制定详细的搭建方案，并严格按照方案来操作。

搭建过程中需要注意立杆的设置、连接件的安装和材料的选择等。

2. 安全装备的佩戴在进行高空作业时，工人需要佩戴相应的安全装备，例如安全带、安全帽等。

这些安全装备可以保护工人免受高空坠落等意外伤害。

3. 工作平台的保持干净整洁工人在悬挑脚手架上作业时，需要保持工作平台的干净整洁，不得乱堆材料或产生垃圾。

这可以避免工人因地面不平或杂物滑倒而造成伤害。

悬挑脚手架施工技术交底范本1：悬挑脚手架施工技术交底一、施工前准备1.1 悬挑脚手架材料准备1.1.1 确定悬挑脚手架类型1.1.2 计算悬挑脚手架所需材料数量1.1.3 采购悬挑脚手架所需材料1.2 施工场地准备1.2.1 悬挑脚手架周边场地清理1.2.2 场地平整与排水处理1.2.3 确定悬挑脚手架搭设位置二、悬挑脚手架搭设2.1 搭设悬挑脚手架基础2.1.1 设计基础尺寸与荷载要求2.1.2 打桩与基础混凝土浇筑2.2 搭设脚手架主体结构2.2.1 安装立杆与横杆2.2.2 安装斜杆与斜拉杆2.2.3 安装主横梁与副横梁2.2.4 安装地脚杆与调整螺丝2.3 安装悬挑脚手架附件2.3.1 安装悬挑托板2.3.2 安装悬挑托臂与连接杆2.4 脚手架交付验收2.4.1 进行脚手架安全检查2.4.2 完成交付验收记录三、悬挑脚手架使用及拆除3.1 悬挑脚手架使用须知3.1.1 安全操作规程3.1.2 负荷安全要求3.2 安全监测与维护3.2.1 定期检查悬挑脚手架结构3.2.2 检查悬挑脚手架附件完好性3.3 拆除悬挑脚手架3.3.1 拆卸悬挑托板与托臂3.3.2 拆卸主横梁与立杆3.3.3 清理场地并进行工具设备清点四、附件附件一：悬挑脚手架设计图纸附件二：悬挑脚手架材料清单附件三：悬挑脚手架交付验收记录五、法律名词及注释1. 悬挑脚手架：指一种建造施工中用来支撑施工人员、设备及材料的暂时结构，通过悬挑装置将脚手架悬挂在高处的建造物上，具有一定的悬挑能力。

2. 施工前准备：指在进行悬挑脚手架施工前所需的准备工作，包括脚手架材料准备以及施工场地准备等。

3. 搭设悬挑脚手架：指按照设计要求和施工规范搭设悬挑脚手架结构，并确保其稳定、坚固。

4. 悬挑脚手架使用及拆除：指在悬挑脚手架搭设完成后，按照安全操作规程使用并在工程完成后进行拆除和清理工作。

范本2：悬挑脚手架施工技术交底一、施工前准备1.1 悬挑脚手架材料准备1.1.1 根据施工需求选择合适的悬挑脚手架类型1.1.2 软件辅助计算悬挑脚手架的材料数量1.1.3 与供应商商议并采购悬挑脚手架所需材料1.2 施工场地准备1.2.1 清理悬挑脚手架周边的障碍物1.2.2 检查场地的平整度与排水情况1.2.3 根据设计要求确定悬挑脚手架的搭设位置二、悬挑脚手架搭设2.1 搭设悬挑脚手架基础2.1.1 根据悬挑脚手架的设计尺寸与荷载要求进行基础设计2.1.2 进行打桩与基础混凝土浇筑2.2 搭设脚手架主体结构2.2.1 安装立杆与横杆，确保立杆与地面垂直且稳固2.2.2 安装斜杆与斜拉杆，确定结构的稳定性2.2.3 安装主横梁与副横梁，确保整个脚手架的强度与承载能力2.2.4 安装地脚杆与调整螺丝，使脚手架与建造物密切连接2.3 安装悬挑脚手架附件2.3.1 安装悬挑托板，确保其与主体结构的连接坚固2.3.2 安装悬挑托臂与连接杆，增加托板的悬挑能力2.4 进行脚手架交付验收2.4.1 对悬挑脚手架进行全面的安全检查2.4.2 填写交付验收记录，确保脚手架的安全性与可靠性三、悬挑脚手架使用及拆除3.1 悬挑脚手架使用须知3.1.1 学习并掌握悬挑脚手架的安全操作规程3.1.2 根据施工需要合理安排负荷分布并确保安全3.2 进行安全监测与维护3.2.1 定期检查悬挑脚手架的结构稳定性3.2.2 检查悬挑脚手架的附件完好性与使用状况3.3 拆除悬挑脚手架3.3.1 按照规范顺序拆卸悬挑托板与托臂3.3.2 拆卸主横梁与立杆，并确保安全进行3.3.3 清理场地并进行工具设备清点，保持整洁与有序四、附件附件一：悬挑脚手架设计图纸附件二：悬挑脚手架材料清单附件三：悬挑脚手架交付验收记录五、法律名词及注释1. 悬挑脚手架：暂时性的施工辅助设备，用于支撑施工人员及材料，并悬挂在建造物上方，能够悬挑一定距离。

悬挑脚手架脚手架安全技术交底一、工程概况在开始进行悬挑脚手架的施工前，有必要向大家介绍一下本工程的基本情况。

本工程为_____，建筑高度为_____米，结构形式为_____。

悬挑脚手架将用于_____部位的施工，为施工人员提供安全的作业平台。

二、悬挑脚手架的构造及要求1、悬挑梁悬挑梁采用具体型号工字钢，长度根据建筑物的外形和施工需要确定。

悬挑梁的外端应设置钢丝绳进行斜拉，以增强其稳定性。

2、立杆立杆纵向间距为具体数值米，横向间距为具体数值米。

立杆应垂直于地面，偏差不得超过规定值。

3、横杆横杆步距为具体数值米，上下横杆的接头应错开布置在不同的立杆纵距中。

4、剪刀撑剪刀撑应沿脚手架外立面连续设置，角度为具体角度。

剪刀撑的搭接长度不应小于具体数值米。

5、脚手板脚手板应铺满、铺稳，不得有探头板。

6、防护栏杆脚手架外侧应设置两道防护栏杆，高度分别为具体数值米和具体数值米。

三、悬挑脚手架的安装流程1、准备工作在安装悬挑脚手架前，应先清理施工现场，确保场地平整、无障碍物。

同时，准备好所需的材料和工具，如工字钢、钢管、扣件、脚手板等。

2、安装悬挑梁按照设计要求，将悬挑梁固定在建筑物上。

悬挑梁的固定端应采用不少于具体数量个锚固螺栓与建筑物连接牢固。

3、搭设脚手架从悬挑梁的外端开始，依次搭设立杆、横杆、剪刀撑等。

搭设过程中，应严格按照规范要求进行操作，确保脚手架的稳定性和安全性。

4、铺设脚手板在脚手架上铺设脚手板，并将其固定牢固，防止滑动。

5、安装防护栏杆在脚手架的外侧安装防护栏杆，并挂设安全网。

四、悬挑脚手架的拆除流程1、拆除准备拆除前，应对脚手架进行全面检查，确保其不存在安全隐患。

同时，清理脚手架上的杂物和材料。

2、拆除顺序应遵循先搭后拆、后搭先拆的原则，依次拆除防护栏杆、脚手板、剪刀撑、横杆、立杆等。

3、材料运输拆除下来的材料应及时运输至指定地点，分类堆放整齐。

五、安全注意事项1、施工人员必须经过专业培训，取得特种作业操作资格证书后，方可上岗作业。

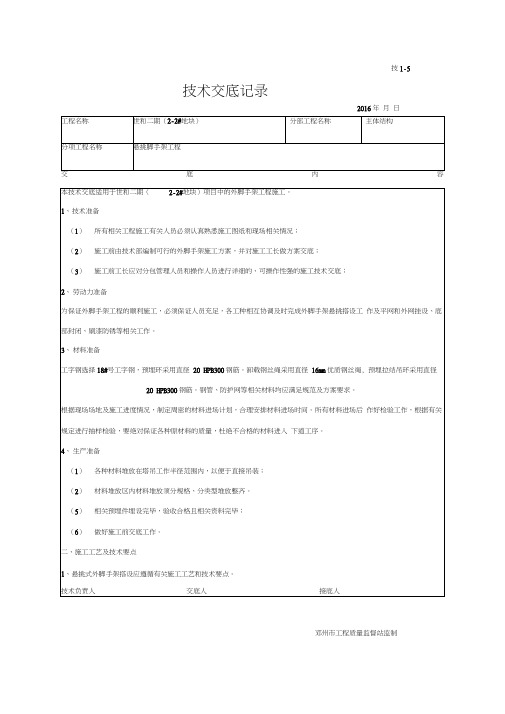

技术交底记录2016年月日邓州市工程质量监督站监制技术交底记录2016年月日邓州市工程质量监督站监制技1-5技术交底记录2016年月日邓州市工程质量监督站监制技术交底记录工程名称世和二期（2-2#地块）分部工程名称主体结构分项工程名称悬挑脚手架工程钢筋拉环大样预埋吊环安装示意图H T11200200-7*-LiJOX150Xll)X ■严.2 V- ”[1——木梅権黛悬挑钢梁穿墙及楼面构造技术负责人交底人接底人技1-5钢筋拉环锚固邓州市工程质量监督站监制技1-5技术交底记录2016年 月 日邓州市工程质量监督站监制工程名称 世和二期（2-2#地块） 分部工程名称主体结构分项工程名称 悬挑脚手架工程交底内容 叮一05 in技术负责人 悬挑架搭设立面示意图交底人 接底人技1-5技术交底记录2016 年月 日邓州市工程质量监督站监制分项工程名称悬挑脚手架工程交底内容4.2、斜拉钢丝绳安装要求在悬挑层的上一层楼板边缘预埋钢筋环用于固定钢丝绳，用于对悬挑架进行斜拉减载，钢丝 绳与工字钢磨擦的位置加钢丝绳套对钢丝绳进行保护，注意钢丝绳上端和下端分别与结构梁和工 字钢的连接方式，中间必须以花篮螺栓拧紧，或采用拉绳器拉紧钢丝绳。

工程名称世和二期（2-2#地块） 分部工程名称主体结构悬挑架阳角示意图交底人接底人技术负责人技术交底记录2016年月日5、施工技术要点5.1立杆搭设：1）立杆纵距1.5m,局部可进行适当调整。

2）立杆采用2m、3m、4m、6m等规格钢管交替搭设。

立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。

3）立杆顶端必须高出女儿墙上皮1m,高出檐口上皮1.5m。

4）对接接头扣件开口方向应向下或向内，以防雨雪进入。

5）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm ；各接头与主节点的距离不应大于步距的1/3。

技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。

连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。

3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。

4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。

1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。

上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。

并同时在立杆下部设置扫地杆。

见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。

3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。

2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。

预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。

如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。

然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。

为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。

一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。

了解并遵守相关法规可以有效降低施工事故的发生概率。

二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。

施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。

三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。

2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。

（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。

（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。

（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。

（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。

（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。

四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。

一、项目概况1.1本项目地上结构脚手架采用悬臂式脚手架，4-21层，每次搭设5层，然后采用框架体进行周转。

1.2 脚手架在结构施工过程中只起整体围护作用，局部脚手架起墙体支撑作用。

2.2.4脚手架原则：安全第一，符合文明施工和施工进度要求，与其他工种密切配合。

1.2 框架概述二、施工安排2.1 目标部署三、施工准备3.1 材料和工具的准备3.1.1材料成分及辅料用量表3.1.2物资部门应根据现场计划提前做好物资进场准备工作，以便及时进场。

3.2 人员准备3.2.1项目管理部有专业的脚手架领班，持证上岗，对脚手架的安装、拆除进行检查和管理；3.2.2设置安全监督检查人员1名，持证上岗，确保脚手架搭建、使用符合方案要求，对工人的各项安全操作项目进行监督检查；3.2.3外建团队组建了由20名专业脚手架组成的专业脚手架团队，并设置专业工头负责管理。

3.2.4脚手架必须通过体检，并通过《特种作业人员安全技术管理规定》和安全教育培训考核或合格证。

3.3 场地准备3.3.1现场搭建脚手架堆放场地，要求场地地面平整、坚实；不同长度的钢管应分开堆放。

3.3.2检验合格的元器件，应按品种、规格堆放整齐、平稳，堆放现场不得有积水。

3.3.3设立现场锁仓，由物资组管理，实行收用登记制度。

3.3.4脚手架区域的障碍物提前清除。

四、主要施工方法及措施4.1 工艺流程4.1.1钢梁悬臂式脚手架1排活件→2个预埋地锚→3个悬臂16#钢梁→4个竖杆→5个纵扫杆→6个横扫杆→7个一级大横杆→8个一级小横杆→9个二段大横杆→ 10 第二步小横杆→ 11 重复步骤 9 和 10 至设计高度→ 12 连接墙件→13 剪刀撑→ 14 脚手板、护栏、护脚板→ 15 安全网4.1.2悬臂层预埋3Φ20U型钢筋，放置到位，与下铁连接。

压在地板下层的钢筋下面，并保证300mm两边的长度。

只有悬臂混凝土达到20MPa后才能安装工字梁。

结构与下图相同。

一、交底目的为确保施工现场悬挑脚手架作业的安全，提高作业人员的安全意识，规范操作流程，特进行本次安全技术交底。

二、交底内容1. 作业人员安全教育（1）新工人入场前必须进行三级安全教育，考试合格后方可进入施工现场。

（2）现场作业人员必须熟悉本岗位操作规程，掌握安全操作技能。

（3）作业人员必须佩戴安全帽、系好安全带，确保自身安全。

2. 悬挑脚手架搭设要求（1）搭设前，应详细检查脚手架的构配件是否完好，不符合要求的严禁使用。

（2）搭设脚手架时，必须按照设计要求进行，确保脚手架的稳定性。

（3）搭设过程中，应随时检查脚手架的连接节点是否牢固，如有松动，应立即整改。

（4）脚手架的搭设高度不得超过规定高度，严禁超层搭设。

3. 悬挑脚手架作业要求（1）作业人员必须佩戴安全帽、系好安全带，穿防滑鞋。

（2）作业人员不得在脚手架上嬉戏打闹，严禁酒后上岗。

（3）作业人员不得擅自移动脚手架上的构配件，如有需要，应报请相关负责人批准。

（4）作业人员不得在脚手架上堆放杂物，保持脚手架的整洁。

4. 悬挑脚手架防护措施（1）脚手架外围应设置1.2m高的防护栏杆，并立挂密目安全网，下口封死。

（2）操作面下面5米左右必须搭设3米宽的水平安全网。

（3）在脚手架上作业时，应确保安全带的系挂牢固，高挂低用。

5. 悬挑脚手架拆除要求（1）拆除脚手架前，应确保作业区域内的所有人员撤离。

（2）拆除过程中，应按照拆除顺序进行，严禁擅自改动。

（3）拆除作业人员必须佩戴安全帽、系好安全带，穿防滑鞋。

（4）拆除过程中，严禁抛掷物品，确保现场安全。

三、注意事项1. 施工单位应定期对悬挑脚手架进行检查，发现问题及时整改。

2. 作业人员应严格遵守安全操作规程，确保自身和他人的安全。

3. 施工现场应设置明显的安全警示标志，提醒作业人员注意安全。

四、验收标准1. 悬挑脚手架搭设完成后，应由相关部门进行验收，合格后方可投入使用。

2. 验收过程中，应检查脚手架的稳定性、安全性、防护措施等是否符合要求。
