定向钻穿越工程施工方案(电力)

定向钻穿越工程施工方案电力首先，在进行定向钻穿越工程前，需要对施工区域的电力供应进行全面的调研和评估。

包括电力线路的情况、供电能力、供电质量以及供电安全等方面。

只有明确了这些信息，才能制定出合适的电力供应方案。

在选择电力供应方案时，应考虑到定向钻机的功率需求、工作时间、环境要求等因素。

根据施工现场的实际情况，可以选择以下几种常见的电力供应方案：1.临时供电：根据定向钻滑轮式平台的要求，通过从现有电力线路拉线来供电，供电线路需要保证稳定可靠，并有足够的容量来满足定向钻机的功率需求。

同时，还需要做好临时供电的保护措施，防止电流过大或电压不稳定造成设备损坏。

2.移动发电机组供电：如果施工现场没有电力线路或现有电力线路无法满足供电需求，可以采用移动式发电机组进行供电。

发电机组需要选用合适的容量，能够满足定向钻机的功率需求，并且保证供电稳定。

同时，需要考虑发电机组的运输、燃料供应和排放等问题。

3.新建供电线路：如果施工现场的电力供应条件差，且项目工期长且重要性较高，可以考虑新建供电线路。

新建供电线路需要考虑线路的走向、线杆设置、线缆敷设等具体工程。

这需要提前规划并与相关部门进行协调，确保施工现场的电力供应能够满足定向钻穿越工程的需要。

在电力供应方案的制定过程中1.供电安全：在进行电力供应过程中，需要做好保护措施，确保供电设备和供电线路的安全可靠。

对于定向钻机等重要设备，可以增加一些保护装置，如电流保护器、电压监测装置等，以防止设备受到电流过大或电压不稳定的损坏。

2.供电可靠性：电力供应需要保证稳定可靠，以确保定向钻穿越工程的正常进行。

对于现有电力线路，需要做好线路的检修和维护工作，以保证供电的稳定。

对于临时供电和发电机组供电，需要加强对供电设备的检查和维护，确保设备的正常运行。

3.能源节约：在选择发电机组供电时，可以考虑采用具有较高能效的发电机组，以减少能源的消耗。

同时，在使用过程中，可以通过合理的功率调整和设备管理，降低能源的损耗，实现节能的效果。

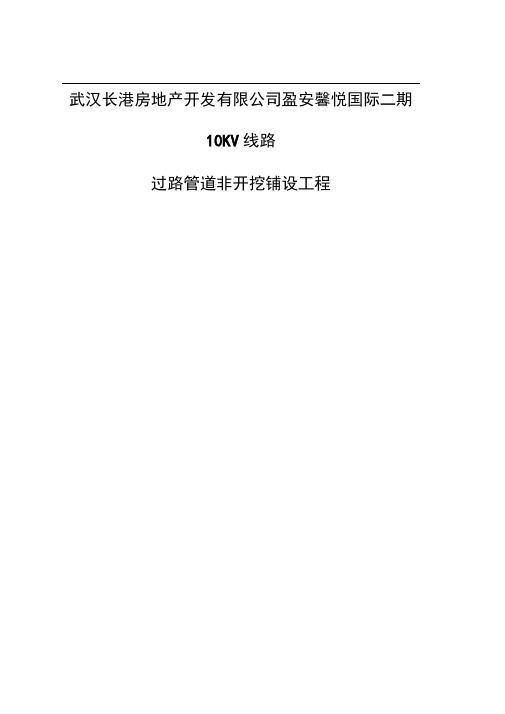

武汉长港房地产开发有限公司盈安馨悦国际二期10KV线路过路管道非开挖铺设工程武汉百通伟业市政工程有限公司二O—二年七月武汉长港房地产开发有限公司盈安馨悦国际二期10KV线路过路管道非开挖铺设工程编写单位：武汉百通伟业市政工程有限公司编写人：审核人：总经理：编写日期：二O—二年七月目录一、工程概况二、场地基本现状三、施工方案四、施工设备及主要技术参数五、施工组织管理六、质量保证措施七、安全文明生产措施八、施工日程安排附图表：1、义和巷电力套管10K线路非开挖铺设平面图2、义和巷电力套管10K线路非开挖铺设断面图3、球场街电力套管10KV线路非开挖铺设平面图4、球场街电力套管10KV线路非开挖铺设断面图馨悦国际二期拟在义和巷南沿线、京汉大道球场彳街路南沿线与解放南路口各铺设一组管道，均设计为4孔①160PE t。

具体位置及铺管规格祥见各段平面设计图。

由于义和巷南沿球场街京汉大道路口均为十字路口，车流量大，不宜开槽明挖，固采用导向钻进非开挖铺管技术铺设穿越部分管道。

受武汉长港房地产开发有限公司委托，我公司承接了该施工任务，特编写此施工方案。

二、场地基本现状施工地段位于义和巷南沿线，横穿球场街南沿线京汉大道路口和解放南路。

我公司管线调查表明，拟铺管地段管线主要有给水管、排水箱函、电信箱函，在铺管深度内土层为老粘土、回填土等，有利于管道非开挖铺设施工。

我公司专业技术人员经现场勘察并认真研究后，决定穿越最深处义和巷段为3.5米;球场街南沿线段为6.5米.地下管线及铺设管道设计位置详见《义和巷电力套管10KV 线路非开挖铺设平面图》《京汉大道球场街口南电力套管10K线路非开挖铺设平面图》。

三、施工方法及方案1、导向钻进铺管技术非开挖导向钻进铺设管线是在传统顶管法和不能定向的水平钻进铺管法的基础上，引进现代的导向技术而发展起来的铺管技术。

它利用地面放置的铺管钻机，沿待铺管线的设计轨迹先钻成一个先导孔，然后将导孔扩大，并将工作管拉入孔内，实现不开挖铺管的一种先进技术。

定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。

1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。

2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。

见示图一：钻导向孔。

钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。

2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。

回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。

见示意图：预扩孔和示意图：回拖管线。

在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。

定向钻穿越施工方案定向钻穿越施工方案定向钻穿越技术是一种在地下进行钻孔和穿越障碍物的方法，可以用于各种地下工程施工中。

以下是一份定向钻穿越施工方案。

施工前，需要进行详细的现场勘测和设计。

首先，需要确定穿越的起点和终点，并根据地质情况和设计要求，选择合适的钻孔位置和方向。

其次，需要进行地质勘探，获取有关地质构造、土层性质和岩石强度等信息。

然后，根据勘测和设计结果，确定最佳的钻头和管道尺寸，以及施工时所需的钻机和其他设备。

施工时，首先需要进行钻孔预处理。

根据设计要求，确定钻孔直径和深度，并进行地表和钻孔位置的标定。

然后，使用钻机进行钻孔，控制钻孔直径和深度，保持钻孔的垂直度和直线度。

在钻孔过程中，需要根据地质情况进行钻进速度和转速的调整，防止钻头卡钻或损坏。

钻孔完成后，需要进行管道铺设。

在地表对应位置挖掘出起点和终点附近的出口坑，然后将管道的一端连接到钻孔出口，并将其拉入钻孔中。

使用导向工具，如钻尾、钢丝绳等，引导管道沿钻孔方向穿越障碍物，避免偏离设计轨迹。

在管道穿越过程中，需要进行管道定位和监控。

使用全站仪或其他定位设备，测量管道的方位和坡度，并及时调整导引工具以确保穿越的准确性。

同时，使用摄像仪等监控设备，对管道穿越过程进行实时监测，及时处理可能出现的问题。

管道穿越完成后，需要进行施工完成工作。

首先，根据设计要求，对管道进行密封和固定，确保其安全可靠。

然后，对出口坑进行回填和恢复工作，保持地表的完整性和美观性。

最后，对整个施工过程进行记录和总结，提取经验教训，为后续施工提供参考。

以上是一份定向钻穿越施工方案的基本内容。

在具体施工过程中，还需要根据实际情况进行调整和优化，确保施工的安全高效。

同时，需要充分考虑环境保护和效益效果，合理利用资源，降低对环境的影响。

水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。

水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。

2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。

穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。

3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。

（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。

（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。

3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。

（2）对设备进行检测和维修，确保设备的正常运行。

3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。

（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。

3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。

（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。

（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。

（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。

（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。

（6）施工结束后及时填补钻孔，保持地表的整洁。

3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。

（2）对施工区域进行合理划定，确保工作面积安全。

（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。

（4）定期进行设备的安全检查和维护。

4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。

（2）施工过程中进行垃圾分类，减少对环境的污染。

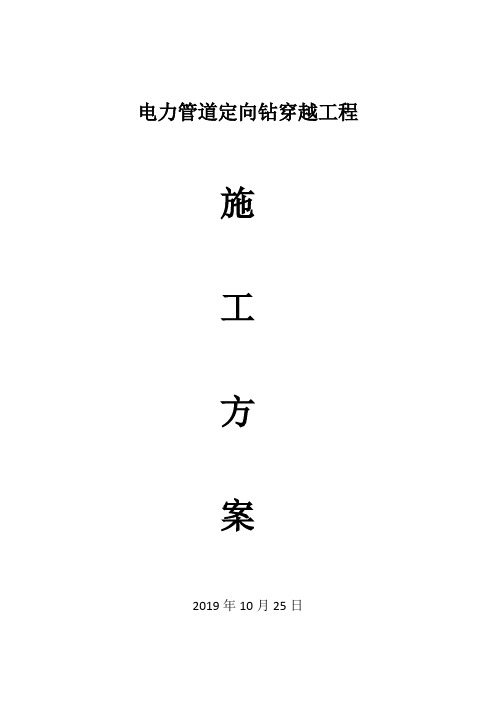

电力管道定向钻穿越工程施工方案2019年10月25日目录第一章概况 (4)1.1 编制说明 (4)1.2 编制依据 (4)1.3 工程目标 (5)第二章工程概况 (5)2.1 工程概况 (5)第三章工程特点 (6)3.1 施工过程中注意事项 (6)3.2 施工结束后注意事项 (6)第四章施工方案 (7)4.1 施工方案概述 (7)4.2 施工工艺流程 (7)4.3实地调查 (8)4.3.1地形调查 (8)4.3.2构筑物、管线调查 (8)4.4制定方案 (8)4.5施工准备 (9)4.6工作坑开挖 (9)4.7导向孔施工 (9)4.8扩孔 (10)4.9清孔 (10)4.10回拖管线 (10)第5章施工进度计划 (10)5.1计划工期 (11)5.2施工进度控制措施 (11)5.2.1 施工合同控制 (12)5.2.2施工计划控制 (12)5.2.3 施工进度控制 (13)5.2.4 施工经济技术管理 (13)第6章安全施工保证措施 (14)6.1安全教育检查措施 (14)6.2施工安全保证措施 (14)6.3雨天施工措施 (15)6.4管理措施 (15)第7章材料、设备的接、保、检、运措施 (16)7.1 物资供应管理 (16)7.1.1 材料、设备供应工作流程 (16)7.1.2 物资供应计划的编制 (16)7.1.3 采购文件编制 (17)7.1.4 物资采购 (17)7.1.5 物资运输 (17)7.1.6 材料和设备的验收 (18)7.1.7 材料、设备的现场检验 (18)7.1.8 物资保管 (18)7.1.9业主提供材料、设备的控制 (19)7.1.10 物资的发放 (19)7.1.11 物质交接 (19)7.2材料设备接、保、检、运措施 (19)第一章概况1.1 编制说明为了完成预期的建设任务，达到目的，指导工程的实施，根据现场的实际情况和工程特点，特编制本方案。

1.2 编制依据（1）《电力管道工程设计图》做技术交底；（2）现场勘查及调查资料。

本工程为某市某天然气管道工程，管道全长50公里，管径为DN1000mm，设计压力为4.0MPa。

管道沿线需穿越多条河流、公路、铁路等障碍物，其中穿越河流段长度为10公里，采用定向钻穿越技术。

二、施工方案1. 施工工艺（1）测量放线：根据设计图纸和现场实际情况，确定穿越点位置，进行测量放线，确保钻机中心线与入土点、出土点成一条直线。

（2）钻机就位：将钻机放置在入土点场地，确保钻机稳定，调整钻机方向，使其与设计穿越方向一致。

（3）钻孔：启动钻机，进行钻孔作业。

在钻孔过程中，实时监测钻孔方向、深度、孔径等参数，确保钻孔质量。

（4）扩孔：根据设计要求，对钻孔进行扩孔，扩孔直径应大于管道直径，以满足管道敷设要求。

（5）导向孔开挖：在扩孔完成后，进行导向孔开挖，确保导向孔直径与管道直径一致。

（6）发送沟：在导向孔两侧开挖发送沟，用于管道敷设。

（7）泥浆配比：根据现场地质条件和钻孔需求，进行泥浆配比，确保泥浆性能满足施工要求。

（8）设备进场、安装管线：将管道、防腐层等设备运至现场，进行安装。

（9）回托设备离场：完成管道敷设后，将钻机等设备离场。

（10）清理中泥浆、地貌恢复：对施工过程中产生的泥浆进行清理，恢复地貌。

2. 施工技术要求（1）施工前，组织相关人员熟悉设计图纸、设计文件及施工验收规范，确保施工质量。

（2）严格执行设计图纸和规范标准，各工种施工人员要严格执行本工种的操作规范。

（3）各工种的工序施工完毕，要认真搞好质量自检互检工作。

（4）加强施工过程中的安全监管，确保施工安全。

3. 质量保证措施（1）加强施工过程控制，确保钻孔质量、扩孔质量、导向孔开挖质量等。

（2）对施工过程中产生的泥浆进行检测，确保泥浆性能满足施工要求。

（3）加强施工人员培训，提高施工人员素质。

（4）加强施工过程中的质量控制，确保管道敷设质量。

三、工期保证措施1. 合理安排施工计划，确保施工进度。

2. 加强施工过程中的协调管理，确保各工序顺利进行。

电力工程穿越施工方案一、工程概述电力工程穿越是指在已有地下设施（如管线、电缆、通信线等）的情况下，需要在地下设施上方或旁边进行新的电力工程建设。

穿越施工是一项技术复杂、风险高、要求高的工程，需要严格遵守相关标准和规范，确保施工安全和质量。

本次施工计划的穿越工程位于城市市区，穿越地下设施为一条30KV电力线路，穿越长约500米，穿越方式为无开挖穿越，即通过水平定向钻孔技术进行穿越。

本次施工由我公司负责施工管理，施工单位为专业的电力工程施工公司。

二、工程前期准备1. 施工设计：根据穿越工程的具体情况，委托专业设计单位对施工方案进行设计，包括穿越点的选定、穿越线路的设计、施工方法的确定等。

2. 安全评估：对施工现场进行安全评估，确定施工过程中可能存在的安全隐患，并制定相应的安全措施和应急预案。

3. 施工方案编制：根据设计方案和安全评估结果，编制详细的施工方案，包括施工工序、施工步骤、施工方案、材料设备准备、安全措施等内容。

4. 施工人员培训：组织施工人员进行相关培训，包括钻孔技术培训、安全操作规程培训、应急处置培训等，确保施工人员具备必要的技术和安全意识。

5. 申请审批：向相关部门提交穿越工程的申请文件，包括设计图纸、施工方案、安全评估报告等，经过审批后方可施工。

三、施工实施1. 施工人员分工：根据施工方案，将施工人员分为若干个小组，分别负责不同的施工环节，明确各自的责任和任务。

2. 现场准备：在施工现场进行必要的准备工作，包括搭建施工临时设施、清理施工现场、布置施工区域等。

3. 钻孔施工：根据设计图纸和施工方案，使用水平定向钻孔设备进行钻孔作业，确保钻孔的准确定位和钻孔质量。

4. 管道敷设：完成钻孔后，进行管道的敷设工作，包括管道的安装、焊接、检测等，确保管道的完好无损。

5. 施工监督：安排专业人员对施工现场进行监督和检查，确保施工符合设计要求和安全规范。

6. 安全保障：严格执行施工安全规程，采取必要的安全措施，确保施工人员和周边居民的安全。

2024年新版定向钻穿越铁路施工方案嘿，各位施工大佬们，今天我来给大家分享一份全新的定向钻穿越铁路施工方案。

这可是经过我10年磨砺的精华之作，保证让你施工起来得心应手，效率翻倍。

废话不多说，咱们直接进入正题。

一、项目背景及目标咱们这次施工的项目是穿越某重要铁路线，目的是为了铺设一条输油管道。

这次穿越的铁路线交通繁忙，对施工安全和效率要求极高。

我们的目标是确保施工过程中铁路线的正常运行，同时保证工程质量和进度。

二、施工准备1.技术准备：要对定向钻穿越技术进行深入研究，了解其原理和操作方法。

同时，要对相关设备进行检查和维护，确保其正常运行。

2.人员准备：选拔经验丰富的施工队伍，进行技术培训和安全教育，确保施工过程中人员的安全意识和技能水平。

3.物资准备：提前采购所需的施工材料，如钻头、钻杆、泥浆等。

同时，要确保施工现场的生活物资充足，保障施工人员的日常生活。

三、施工步骤1.施工前期调查：对穿越铁路线的地质情况进行详细调查，了解铁路线的结构、埋深等信息。

同时，对施工现场进行平整，搭建施工平台。

2.钻机安装：将定向钻机安装在施工现场，调整好位置和角度。

确保钻机在施工过程中稳定运行。

4.泥浆循环：在钻孔过程中，通过泥浆循环系统对孔壁进行稳定，防止孔壁塌陷。

同时，泥浆循环还能冷却钻头，提高钻进速度。

5.铺设管道：当钻孔完成后，将输油管道从钻孔中穿过，并固定在预定位置。

6.回填施工：管道铺设完成后，对钻孔进行回填，恢复铁路线的原貌。

四、施工安全措施1.施工现场设置安全警示标志，提醒过往列车减速慢行。

2.加强现场人员的安全教育，提高安全意识。

3.定期对施工设备进行检查和维护，确保设备安全运行。

4.制定应急预案，应对可能出现的突发情况。

5.加强与铁路部门的沟通，确保施工过程中铁路线的正常运行。

五、施工进度及质量控制1.制定详细的施工计划，确保施工进度顺利进行。

2.严格执行施工方案，确保工程质量和施工安全。

3.定期对施工现场进行检查，发现问题及时整改。

目录一、编制及施工依据 (1)二、工程概况 (1)三、施工部署 (3)四、定向钻施工工艺及控制 (4)五、穿越工程技术保证措施 (13)六、穿越工程质量保证 (14)七、安全生产保护措施 (15)八、穿越文明施工措施 (24)九、对公路及其附属物的保护 (25)十、施工完成后高速公路沉降观测 (25)十一、施工环境保护措施 (25)十二、施工后的技术保障措施 (27)一、编制及施工依据1）设计图纸及地质勘查资料；2）《质量与安全技术评价报告》；3）《公路工程技术标准》（JTG B01-2014）；4）《公路养护安全作业规程》（JTG H30-2015）；5）《管线定向钻进技术规范》（DG/TJ08-2075-2010）；6）《水平定向钻机安全操作规程》（GB 20904-2007）；7）《给水用低密度聚乙烯管材》（QB/T 1930-2006）；8）《中华人民共和国环境保护法》（2015）。

二、工程概况2.1 工程建设地点及概况66KV 变电站进线工程是为供电的主供电源。

本段为电力管道穿越绕城高速，穿越位置桩号为：K53+220, 采用定向钻施工方式穿越。

电力管道为4*dn200PE 管道，穿越长度185m，入土点与出土点距离绕城高速公路两侧刺网外均为55m 以上。

电力管道距离高速公路路面埋深为12.5m。

电力管道与绕城高速的夹角为78°。

本工程工期约10 天，本工程施工时制定周密的文明施工、环境保护措施，并设专人进行环保管理，在施工中严格贯彻文明施工措施。

2.2 工程内容施工测量放线，地下管线探测，场地平整，导向孔、扩孔。

管道回拖，泥浆处理及部分地貌恢复（考虑到工程出、入土点于线路连头）孔洞压密注浆加固。

2.3 工期计划表根据具体情况，编制施工计划，抓好关键部分，合理调配，确保施工进度按计划进行，根据业主要求及我穿越工程部的施工能力和组织安排，施工工期暂定为日历天数10 天。

施工进度计划表2.4 工程任务划分三、施工部署施工现场组织机构项目经理：项目总工：技术负责人：施工队长：主要设备、机具四、定向钻施工工艺及控制4.1 施工工艺流程施工流程图4.2 施工准备为了做好管线穿越铺设工程，我们在施工前了解了穿越段在整个管线工程中的位置。
