2XZ-2旋片式真空泵使用手册

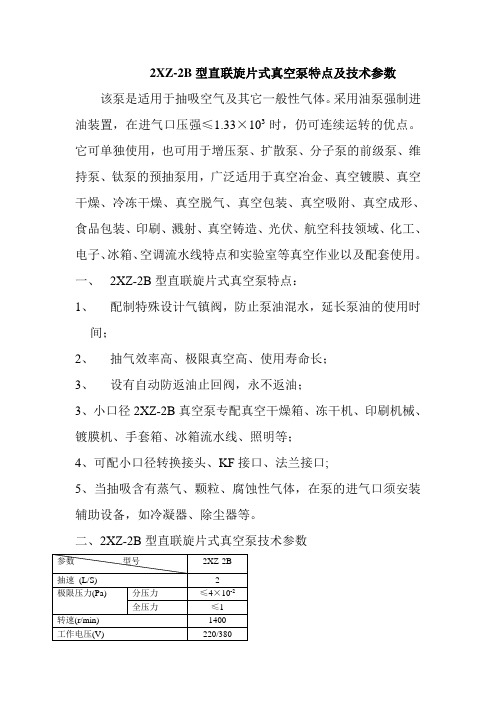

2XZ-2B型直联旋片式真空泵特点及技术参数该泵是适用于抽吸空气及其它一般性气体。

采用油泵强制进油装置，在进气口压强≤1.33×103时，仍可连续运转的优点。

它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，广泛适用于真空冶金、真空镀膜、真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、食品包装、印刷、溅射、真空铸造、光伏、航空科技领域、化工、电子、冰箱、空调流水线特点和实验室等真空作业以及配套使用。

一、2XZ-2B型直联旋片式真空泵特点：1、配制特殊设计气镇阀，防止泵油混水，延长泵油的使用时间；2、抽气效率高、极限真空高、使用寿命长；3、设有自动防返油止回阀，永不返油；3、小口径2XZ-2B真空泵专配真空干燥箱、冻干机、印刷机械、镀膜机、手套箱、冰箱流水线、照明等；4、可配小口径转换接头、KF接口、法兰接口;5、当抽吸含有蒸气、颗粒、腐蚀性气体，在泵的进气口须安装辅助设备，如冷凝器、除尘器等。

二、2XZ-2B型直联旋片式真空泵技术参数电机功率(Kw) 0.37进气口口径（外径）（mm）Φ30KF-25噪音(dBA) 65容油量(L) 1外形尺寸(mm) 480×140×250 毛重/净重Kg 22/20三、抽气速率曲线伽利略Galileo泵-欧洲品质怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

旋片式真空泵操作规程旋片式真空泵是一种常用的真空泵，并且在不同领域都有广泛的应用。

为了保证其正常运转和安全使用，我们需要按照一定的操作规程来操作旋片式真空泵。

下面是一份针对旋片式真空泵的操作规程，详细介绍了其操作步骤、注意事项和维护保养等内容。

一、操作步骤1.准备工作：-确保旋片式真空泵的电源已接好，并符合电源要求，接地可靠。

-确保排放管道畅通，无堵塞现象。

-检查泵体、管道和容器等是否完好，无泄露和损坏现象。

2.启动：-打开电源开关，确保泵体电源已接通。

-打开旋片式真空泵上的阀门，逐步加大真空泵的进气量，使泵体逐渐进入运转状态。

3.正常运转：-观察旋片式真空泵的工作情况，主要包括进气量和出气量是否平稳，压力是否达到要求，是否有异常噪音或振动等。

-如果发现任何异常情况，应立即停止泵体，并检查故障原因。

4.停止运转：-关闭旋片式真空泵上的阀门，逐步减小真空泵的进气量，直至停止运转。

-关闭泵体电源开关，切断电源。

二、注意事项1.温度控制：-旋片式真空泵在运行过程中会产生较大的热量，因此需要保持适当的通风或散热措施，防止泵体过热。

-在高温环境中使用旋片式真空泵时，应选择适当的高温型号，避免因温度过高导致泵体出现故障。

2.维护保养：-定期检查泵体和管道是否存在泄露或损坏情况，及时进行维修或更换。

-定期清洗泵体，保持其内部的清洁，防止污染或堵塞。

-定期更换旋片式真空泵的润滑油，保持泵体的良好润滑。

3.安全操作：-在清洗或维修旋片式真空泵时，应切断电源，并确保泵体完全停止运转。

-使用旋片式真空泵时，应戴上适当的防护眼镜和手套，避免身体直接接触泵体或被泵体喷射物所伤。

4.泄露控制：-在使用旋片式真空泵时，要确保管道和容器的连接紧密，避免泄露现象的发生。

-当发现泄露时，应立即停止使用旋片式真空泵，并进行排查和修复。

三、维护保养1.清洗：-定期清洗旋片式真空泵的内部和外部，确保泵体干净无尘。

-使用清洁软布或刷子擦拭外部表面，并用干净的布将泵体的内部污垢擦拭干净。

旋片式真空泵操作规程一、操作前的准备1.检查电源及插头是否完好，若有问题及时联系维修人员；2.检查泵内是否有异物或杂质，若有需进行清理；3.检查旋片式真空泵的螺栓是否有松动现象，若有需进行紧固。

二、操作步骤1. 开启旋片式真空泵电源1.将旋片式真空泵的电源线插入插座；2.手动旋转真空泵排气阀门，使得排气口与泵内联通；3.操作人员按下电源开关，开启旋片式真空泵。

2. 操作时的注意事项1.在操作旋片式真空泵时，需戴上手套以防烫伤；2.不要在运作中对旋片式真空泵进行拆卸或维修；3.不要将硫酸、盐酸等酸性液体直接引入旋片式真空泵中;4.不要将固体颗粒灌输至旋片式真空泵中，以免旋转部件受损；5.长时间未使用时，应将旋片式真空泵停机并放置于通风干燥处。

3. 关闭旋片式真空泵1.将需要排气的系统关闭，如真空烘箱门等；2.关闭旋片式真空泵排气阀门，断开排气口与泵回路的联通；3.按下电源开关，关闭旋片式真空泵；4.拔出插头，放置于干燥通风处。

三、故障排除1. 旋片式真空泵启动后不能工作1.检查泵的电源插头是否插紧；2.检查电源线是否正常连接；3.检查电线是否破损。

2. 旋片式真空泵噪声大1.检查旋片式真空泵的地脚螺丝是否松动；2.检查旋片式真空泵内是否有异物或杂质；3.检查旋片式真空泵进气口有无堵塞。

3. 旋片式真空泵排气低1.检查真空泵排气口是否有堵塞；2.检查真空泵排气口处的管路是否有漏气；3.检查旋片式真空泵内的旋转部件是否损坏。

四、安全注意事项1.不要在未经许可的情况下打开机器或更换零部件；2.建议在遥控器、计算机等数字接口设备关闭时再关闭真空泵；3.离开时，应将真空泵调至关闭状态，并断开电源插头；4.操作时，应按照说明书进行，不得随意更改设置。

注：如有其他疑问或需要，可与本公司联系。

2XZ直连旋片式真空泵安装及调试一、概述1.1用途2XZ系列真空泵为双级直连式结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空设备连接，在运转时将容器内气体大量吸入与排出，当设备获得真空时，高压排气阀封闭，高压吸入的气体将转送到第二级，并经第二级吸入成排出，将真空设备可获得了一定的真空度，该泵的技术参数为6*10-2泵与电机连轴，高转速，外形小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套，实验室、医药、食品包装，电子、电光源等单位使用。

1.2特点及其不适用范围2XZ直连真空泵是用黑色金属与铝合金制造，属较精密的设备。

真空泵的主要工作部件浸在特制的真空泵油中运转。

因此，不适用于抽除含氧过高的、有毒、有爆炸性的。

对真空泵油起化学反应或对黑色金属有腐蚀的气体，更不能作为压缩机和输送泵使用。

1.3品种、规格及其主要技术规格型号2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 2XZ-8形式直连双级选片式抽气速率：升/秒0.5 1 2 4 8极限真空：Pa 6*10-2转速：转/分1440进气口直径：毫米¢6 ¢6 ¢19 ¢19 ¢32用油量：升0.42 0.4 0.48 0.55 0.7泵油温升：℃40 40 45 45 60电机功率：V/千瓦220V/0.18 220V/0.25 220V/0.37 380V/0.55 380V/0.75长：毫米445 445 478 518 510宽：毫米125 125 148 148 165高：毫米256 256 227 277 282重量：千克（连电机）18 19 27 30 35噪音：分贝64 66 68 70 741.4型号的组成其代表意义2XZ-82：表示双级泵X：表示选片式真空泵Z：表示泵与电机联轴8：表示每秒的抽气速率1.5使用环境条件环境温度5~40℃；相对温度不大于90%二、结构与工作原理2.1结构2XZ系列的直连式各种真空泵外形和结构基本相同。

旋片式真空泵2XZ-2该泵是对密封容器抽除气体获得真空的基本设备，可单独使用，也可作为增压泵、分子泵、扩散泵的前级泵以及维持泵、钛泵的预抽泵使用，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等，因为它体积小、重量轻、噪音低等特点，所以也适用于实验室里使用。

用途及使用范围1.泵是用来对密封容器抽除气体的基本设备之一。

它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。

可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

2.泵在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。

3.泵进气口连续畅通大气运转不得超过一分种。

4.泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。

操作须知1．查看油位，以停泵时注油至油标中心为宜。

过低对排气阀不能起油封作用，影响真空度。

过高，可能会引起通大气起动时喷油。

运转时，油位有所升高，属正常现象。

油采用规定牌号的清洁真空泵油，从加油孔加入。

加油毕后，应旋一上螺塞。

油宜经过滤，以免杂物进入，堵塞油孔。

2．泵可在通大气或任何真空度下一次起动。

泵口如装接电磁阀，应与泵同时动作。

3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。

如加强通风散热，或改善泵油性能，极限真空可得到改善。

4．检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。

总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。

旋片式真空泵操作规程
《旋片式真空泵操作规程》
一、前期准备
1. 检查设备及周围环境，确保没有阻碍设备正常运行的物品。

2. 确保电源及相应的接地线连接牢固可靠。

3. 根据需要设置并连接排气管道，并确保排气管道通畅。

二、操作步骤
1. 打开电源开关，将电源调至设备工作电压。

2. 打开旋片式真空泵的主电源开关，启动设备，等待设备运转平稳。

3. 调节旋片式真空泵的气阀，将其打开至所需排气量。

4. 根据需要，调节旋片式真空泵的排气管道，确保排气管道通风畅通。

三、设备停止
1. 操作人员应首先关闭气阀，停止排气。

2. 将旋片式真空泵的主电源开关关闭，断开电源。

3. 清理设备及周围环境，确保无杂物遗留。

4. 关闭排气管道及其它相关设备。

四、注意事项
1. 操作人员应经过相应的培训，并严格按照操作规程进行操作。

2. 在设备运行过程中，注意观察设备的工作状态，及时发现并排除故障。

3. 定期对设备进行维护和清洁，确保设备的正常运行。

4. 如需更换备件或维修设备，应由专业人员进行操作，确保操作安全。

五、设备保养
1. 定期对旋片式真空泵进行清洁和润滑，确保设备的正常运转。

2. 注意维护设备的电源和接地线的连接状态，保持设备工作环境的干净整洁。

以上即是《旋片式真空泵操作规程》，请所有操作人员严格遵守，确保设备的安全运行。

2XZ型旋‎片式真空泵‎使用一、操作须知1、查看油位，以停泵时注‎油至油标中‎心为宜。

过低对排气‎阀不能起封‎油作用，影响真空度‎。

过高，啃了个会引‎起通大气启‎动时喷油。

运转时，油位有所升‎高，属于正常现‎象。

油采用规定‎牌号的清洁‎真空泵油，从注油孔加‎入。

加油完毕后‎，应旋上螺塞‎。

油宜经过滤‎，以免杂物进‎入，堵塞油孔。

2、泵可在通大‎气或任何真‎空度下一次‎起动，泵口如装接‎电磁阀，应与泵同时‎动作。

3、环境温度过‎高时，油的温度升‎高，粘度下降，饱和蒸汽压‎会增大，会引起极限‎真空有所下‎降，特别是用热‎偶计测得的‎全压强。

如加强通风‎散热，或改善泵油‎性能，极限真空可‎得到改善。

4、检查泵的极‎限真空以压‎缩式水银真‎空计为准，如计经充分‎预抽效验，泵温达到稳‎定，泵口与计直‎接接通，运转30分‎钟内，将达到极限‎真空。

总压强计测‎得之值与泵‎油和真空计‎、规管误差有‎关，有时误差甚‎至可能很大‎，只能作参考‎。

5、如相对湿度‎较高，或被抽气体‎含较多可凝‎性蒸汽，接通被抽容‎器后，宜打开气镇‎阀，运动20~40分钟后‎关闭气镇阀‎。

停泵前，可开气镇阀‎空载运动3‎0分钟，以延长泵油‎寿命。

二、结构说明2xz型旋‎片式真空泵‎系双级告诉‎直联结构旋‎片真空泵(以下简称泵‎)。

它有偏心地‎装在泵身腔‎内的转子，及转子槽内‎的两旋片。

转子带动旋‎片旋转时，旋片借离心‎力和旋片弹‎簧的弹力紧‎贴?体;mso-bidi-font-size: 10.5pt; mso-font-kerni‎n g: 0?腔容积周期‎性地扩大而‎吸气，排气腔容积‎则周期性地‎缩小而压缩‎气体，借压缩气体‎压力和油推‎开排气阀排‎气，从而获得真‎空。

2xz型泵‎装有气镇阀‎。

其作用是向‎排气腔充入‎一定量空气‎，以降低排气‎压力中的蒸‎汽分压强，当其低于泵‎温下的饱和‎蒸汽压时，即可随充入‎空气排出泵‎外，而避免凝结‎在泵油中。

XZ-2型单级旋片式真空泵技术参数及特点技术参数参数 型号XZ-2 抽气速率m 3/h (L/S) 50HZ4(1.1) 60HZ4.7(1.3) 极限压力（Pa ） Pa10 Microns75×10-2 Mbar0.1 转速(r/min) 50HZ1440 60HZ1720 功率(kw)0.25 电压(v)220 进气口径(O.D)(mm)Φ12 噪音(dBA)≤56 用油量(L)0.25 外形尺寸(mm)315×128×237 重量(kg) 12/11一、XZ-2型单级旋片式真空泵特点：1.防返油设计进气通道作特殊设计，能防止停泵后泵油返流而污染被抽容顺及管路2.环保设计油箱作隔层处理，并在排气口上设置油气分离装置，无喷油并减少油雾污染3.铝合金电机机壳电机采用铝合金外壳，具有高的散热效率效率，保证长时间连续的正常运行，并具有较好的外观质量4.整体化设计与泵采用整体化设计，使产品更为紧凑轻巧合理5.大起动力矩本产品针对低温环境作特殊设计，保证在冬季环境温度较低的情况下正常起动6.使用防震橡胶机脚，减少震动及噪音。

二、XZ-2型单级旋片式真空泵用途：1.旋式真空泵是直连式的微型真空泵2.针对低温环境特殊设计，保证在冬季环境温度较低的情况下正常起动。

3.优化设计，其真空度增加，效率提高，适用于真空制冷、汽车维修、医疗机械、真空包装、气体分析、印刷机械等各种真空抽气。

怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途：2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。

它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用；该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。

本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的(防爆2XZF系列除外)，以及含有颖粒尘埃的气体，也不能作压缩泵、输气泵使用。

2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。

广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。

二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的结构特点：1.体积小，重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸汽；3.设有自动防返油双重保险装置；4.小口径2XZ-2，2XZ-4真空泵专配真空干燥箱、冷冻干燥机，印刷机械；5.配小口径转换接头、KF接口；2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。

油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。

泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-N1100，HFV-N1200,HFV-A100.SV-68等。

3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。

4、与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。

否则会影响极限真空及真空泵使用寿命。

5、泵的工作环境:温度5℃~40℃范围内，相对湿度不大于85%，进气口压力1.3*103帕的条件下工作。
