天津津腾隔膜真空泵使用说明书

真空泵的使用方法真空泵是一种常见的实验室设备，用于产生和维持真空环境。

在各种科研和工业应用中，真空泵的使用方法至关重要。

本文将深入探讨真空泵的使用方法，包括基本原理、操作步骤和注意事项。

一、真空泵的基本原理真空泵的基本原理是通过排出容器内的气体分子，降低容器内的气体压力，从而产生真空。

根据工作原理的不同，真空泵可以分为机械泵、分子泵、扩散泵和陶瓷泵等。

其中，机械泵是最常用的真空泵类型，因其操作简单且价格相对较低而受到广泛应用。

二、真空泵的操作步骤以下是使用机械泵的典型操作步骤：1. 准备工作：确保真空泵和被抽空容器之间的连接是密封的，以防止气体泄漏。

同时检查泵的油位是否充足，必要时进行补充。

2. 启动真空泵：按下启动按钮或拧动启动开关，使真空泵开始运行。

在此过程中，真空泵会产生较高的噪音和振动，这是正常现象。

3. 执行抽气操作：将被抽空容器连接到真空泵的吸入口，并打开容器内的阀门，使气体进入真空泵。

4. 观察真空仪表：在抽气的过程中，观察真空仪表上的压力变化。

随着气体被排出，真空泵会逐渐降低容器内的压力。

5. 停止抽气：当所需真空达到时，关闭被抽空容器内的阀门，停止气体进入真空泵。

继续操作一段时间以确保所有气体都排出。

6. 关闭真空泵：当抽气过程完成后，关闭真空泵。

在关闭前，应考虑给泵提供适当的冷却时间，以防止过热。

7. 断开连接：当真空泵关闭后，断开与被抽空容器的连接。

注意，断开连接时应小心操作，避免气体泄漏或其他意外事故发生。

三、使用真空泵的注意事项在使用真空泵时，需要注意以下几点：1. 安全操作：在操作真空泵之前，请确保熟悉操作手册，并遵循正确的安全操作规程。

避免触摸运行中的泵或其它热的部件，以免造成烫伤。

2. 定期维护：定期检查真空泵的运行状况，并进行必要的维护。

保持泵的清洁，及时更换使用过的油和密封件，以确保其正常运行和延长使用寿命。

3. 防止过负荷运行：在使用真空泵时，应注意避免过负荷运行。

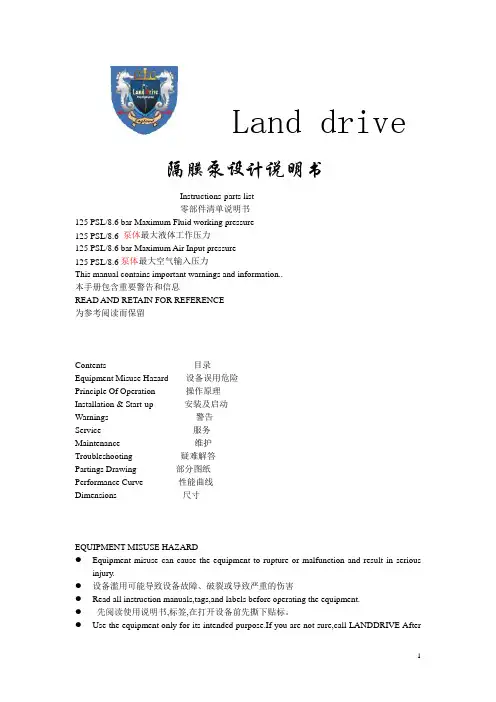

Land drive隔膜泵设计说明书Instructions-parts list零部件清单说明书125 PSL/8.6 bar Maximum Fluid working pressure125 PSL/8.6 泵体最大液体工作压力125 PSL/8.6 bar Maximum Air Input pressure125 PSL/8.6泵体最大空气输入压力This manual contains important warnings and information..本手册包含重要警告和信息READ AND RETAIN FOR REFERENCE为参考阅读而保留Contents 目录Equipment Misuse Hazard 设备误用危险Principle Of Operation 操作原理Installation & Start-up 安装及启动Warnings 警告Service 服务Maintenance 维护Troubleshooting 疑难解答Partings Drawing 部分图纸Performance Curve 性能曲线Dimensions 尺寸EQUIPMENT MISUSE HAZARD●Equipment misuse can cause the equipment to rupture or malfunction and result in seriousinjury.●设备滥用可能导致设备故障、破裂或导致严重的伤害●Read all instruction manuals,tags,and labels before operating the equipment.●先阅读使用说明书,标签,在打开设备前先撕下贴标。

●Use the equipment only for its intended purpose.If you are not sure,call LANDDRIVE AfterSales Service.●使用此设备如果没有达到预期的目的。

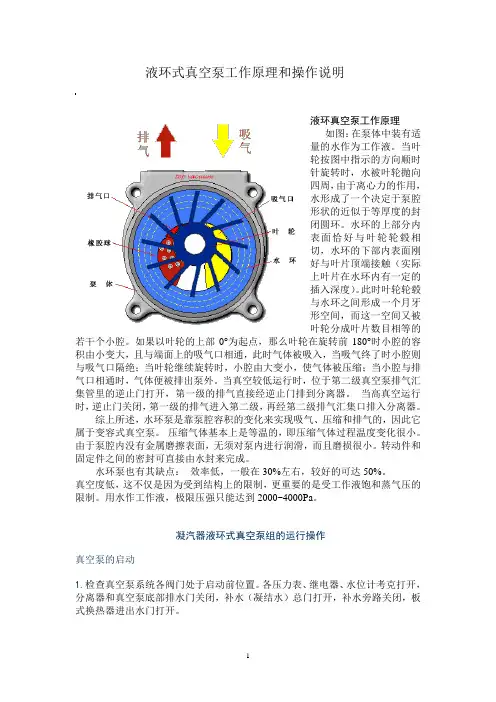

液环式真空泵工作原理和操作说明液环真空泵工作原理如图：在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

当真空较低运行时，位于第二级真空泵排气汇集管里的逆止门打开，第一级的排气直接经逆止门排到分离器。

当高真空运行时，逆止门关闭，第一级的排气进入第二级，再经第二级排气汇集口排入分离器。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

压缩气体基本上是等温的，即压缩气体过程温度变化很小。

由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。

转动件和固定件之间的密封可直接由水封来完成。

水环泵也有其缺点：效率低，一般在30%左右，较好的可达50%。

真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。

用水作工作液，极限压强只能达到2000~4000Pa。

凝汽器液环式真空泵组的运行操作真空泵的启动1.检查真空泵系统各阀门处于启动前位置。

各压力表、继电器、水位计考克打开，分离器和真空泵底部排水门关闭，补水（凝结水）总门打开，补水旁路关闭，板式换热器进出水门打开。

2.联系电气送上真空泵组控制箱电源及真空泵马达电源。

3.向真空泵系统内注工作水，工作水位升至液位计最高值时补水电磁阀自动关闭，停止补水。

膜泵设备操作规程一、开车前的准备工作。

1、隔膜泵输送的物料其温度应V100°C,以保护膜片的正常使用。

2、开车前一定要全部打开吸入、排出管路上的阀门。

3、开车前检查吸入管路上的吸入压力，务必要满足吸入要求。

4、开车前检查推进油的气源系统运行情况，要求气源系统运行平稳并达到推进液空气压力。

5、检查进、出料氮气包及蓄能器是否按照规定的压力充足氮气，检査是否有泄漏点，特別注意氮气包及蓄能器只能用减压工具充入氮气，绝对禁止充入氧气及苴它易燃气体。

6、检查减速器油位及油质情况，发现异常及时处理。

7、隔膜泵开车前检查润滑油泵电机组系统的油位及汕质情况，并检查过滤器的过滤情况，若发现有堵塞或有杂质，则进行淸洗或更换，检查电机的温升、声音及振动情况，发现异常进行检修，确保润滑油泵系统的正常运行。

8、査看和核对触摸屏上各性能参数是否在正常范围内。

9、査看和核对触摸屏上补排油的情况，发现异常应及时处理。

10、检查各联接件的连接是否有松动，如发现有松动要及时紧固。

二、运行操作方法1、打开淸水进水阀门及排水阀门，注入淸水，确保隔膜泵的吸入压力。

2、启动主电机后慢速运行，变频器的频率为3-5Hz.3、打开隔膜泵隔膜室后部的放气阀，观察英放气透明油管，待气泡消失，关闭放气阀, 再以此频率运行几分钟，再打开放气阀，待透明放油管内无气泡后关闭放气阀。

4、观察触摸屏上各项技术参数、补排汕情况及检查电机、减速器、汕泵电机组、进岀阀锥阀座等无异常后调髙变频器频率为10-20HZ,进行低冲次、低压的淸水淸洗循环运行。

5、以上淸水淸洗循环无异常后进行矿浆与淸水运行的切换：6、在触摸屏上调整变频器的频率为3-5Hz。

7、打开喂料渣浆泵进口阀，关闭泵岀口阀。

慢速启动喂料渣浆泵电机，再慢慢开动泵出口阀，泵出口阀开的大小与快慢，应以泵不振动和电机不超额定电流来掌握。

8、打开矿浆管路上的进料阀，关闭淸水进料阀。

9、在触摸屏上逐步调髙变频器频率至到工作所需要的频率，每次调整量为5Hz,每次调整间隔时间为5分钟，在每次调整期间注意观察隔膜泵电机、减速器、油泵电机组、进岀阀锥阀座等的运行情况及触摸屏上的各项技术参数，发现异常立即停机进行排除。

操作规程编号：YTO-FS-PD360隔膜计量泵操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards隔膜计量泵操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

一开机前的准备1.检查站泵内的油质、油量（传动箱内以油标水平中线为准，三阀油杯和隔膜腔内以不得底于红色指示线为准）是否符合要求；2.检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通；3.首次起动的泵起动前应盘动连轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上剪关是否一致。

4.将泵进行适应性运行，尤其是停车5天以上，启动时一定要从“0”行程启动，（短期停泵可在任意位置起动）无负荷运转5分钟后，再将活塞行程调节到所需位置，进行负荷运转；5.加压运转：关闭隔膜泵三阀油杯内的放气阀，逐渐增加压力到期额定压力。

二正常运行1.正常运行中，柱塞密封部位手触感觉不烫，不泄漏，传动箱体内油温不得超过650C。

2.经常检查三阀油杯中的油位、油质是否符合要求，并观察油面有无波动，如发现波动说明阀汇漏。

3.安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持三阀油杯内油液清洁。

4.经常检查进料液温度（一般≤1000C），出泵料液压力（≤额定压力）。

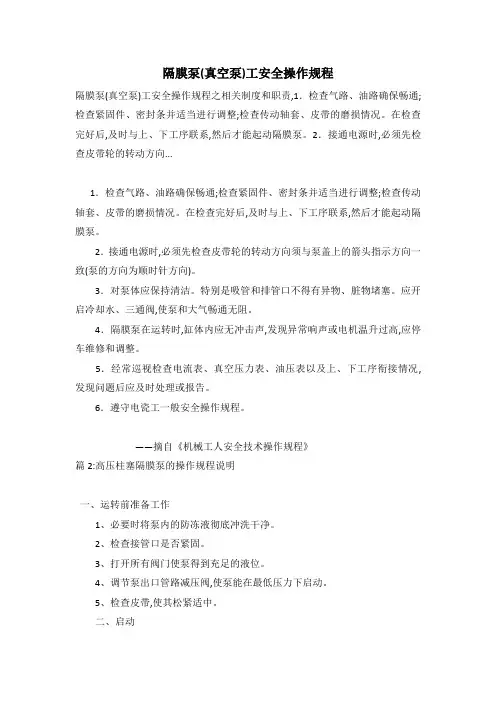

隔膜泵(真空泵)工安全操作规程隔膜泵(真空泵)工安全操作规程之相关制度和职责,1．检查气路、油路确保畅通;检查紧固件、密封条并适当进行调整;检查传动轴套、皮带的磨损情况。

在检查完好后,及时与上、下工序联系,然后才能起动隔膜泵。

2．接通电源时,必须先检查皮带轮的转动方向...1．检查气路、油路确保畅通;检查紧固件、密封条并适当进行调整;检查传动轴套、皮带的磨损情况。

在检查完好后,及时与上、下工序联系,然后才能起动隔膜泵。

2．接通电源时,必须先检查皮带轮的转动方向须与泵盖上的箭头指示方向一致(泵的方向为顺时针方向)。

3．对泵体应保持清洁。

特别是吸管和排管口不得有异物、脏物堵塞。

应开启冷却水、三通阀,使泵和大气畅通无阻。

4．隔膜泵在运转时,缸体内应无冲击声,发现异常响声或电机温升过高,应停车维修和调整。

5．经常巡视检查电流表、真空压力表、油压表以及上、下工序衔接情况,发现问题后应及时处理或报告。

6．遵守电瓷工一般安全操作规程。

――摘自《机械工人安全技术操作规程》篇2:高压柱塞隔膜泵的操作规程说明一、运转前准备工作1、必要时将泵内的防冻液彻底冲洗干净。

2、检查接管口是否紧固。

3、打开所有阀门使泵得到充足的液位。

4、调节泵出口管路减压阀,使泵能在最低压力下启动。

5、检查皮带,使其松紧适中。

二、启动1、打开电源启动泵.2、检查吸入压力或真空度是否正常(21℃时不得超过24Kpa,压力不得超过1380Kpa)。

3、检查泵有无异常声音,液流是否稳定。

4、如发现泵系统中出现气堵而不能吸液应做以下处理:a、关闭电源。

b、取下泵头底部中心的排水栓。

c、重新启动泵系统,直到液体从排水栓口流出。

d、关闭电源,拧紧排水栓。

5、调节排水压力控制器,直到取得所需操作压力和旁通压力(泵的旁通压力不得超过泵的压力限度)。

6、调节安全泄压阀的压力,使其压力比所需的操作压力高690Kpa。

三、关闭1、将泵的吸入管路和排出管路断开。

2、取下泵底部中心的排水栓,开泵直到泵内液体全部排出。

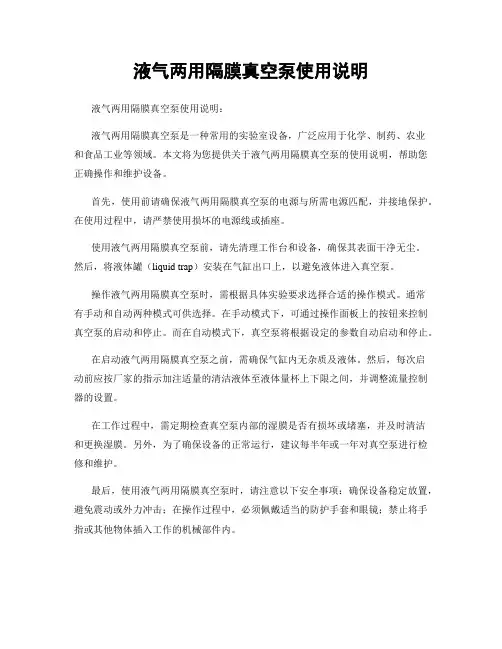

液气两用隔膜真空泵使用说明液气两用隔膜真空泵使用说明：液气两用隔膜真空泵是一种常用的实验室设备，广泛应用于化学、制药、农业和食品工业等领域。

本文将为您提供关于液气两用隔膜真空泵的使用说明，帮助您正确操作和维护设备。

首先，使用前请确保液气两用隔膜真空泵的电源与所需电源匹配，并接地保护。

在使用过程中，请严禁使用损坏的电源线或插座。

使用液气两用隔膜真空泵前，请先清理工作台和设备，确保其表面干净无尘。

然后，将液体罐（liquid trap）安装在气缸出口上，以避免液体进入真空泵。

操作液气两用隔膜真空泵时，需根据具体实验要求选择合适的操作模式。

通常有手动和自动两种模式可供选择。

在手动模式下，可通过操作面板上的按钮来控制真空泵的启动和停止。

而在自动模式下，真空泵将根据设定的参数自动启动和停止。

在启动液气两用隔膜真空泵之前，需确保气缸内无杂质及液体。

然后，每次启动前应按厂家的指示加注适量的清洁液体至液体量杯上下限之间，并调整流量控制器的设置。

在工作过程中，需定期检查真空泵内部的湿膜是否有损坏或堵塞，并及时清洁和更换湿膜。

另外，为了确保设备的正常运行，建议每半年或一年对真空泵进行检修和维护。

最后，使用液气两用隔膜真空泵时，请注意以下安全事项：确保设备稳定放置，避免震动或外力冲击；在操作过程中，必须佩戴适当的防护手套和眼镜；禁止将手指或其他物体插入工作的机械部件内。

综上所述，液气两用隔膜真空泵是一种重要的实验设备，正确的使用和维护将有助于延长设备寿命并提高实验效果。

希望本文提供的使用说明能够对您有所帮助。

如有其他疑问，请随时向相关技术人员咨询。

1.目的1.1规范隔膜真空泵操作程序，正确使用、校准和维护仪器。

1.2确保检测工作顺利进行。

1.3保证操作人员人身安全和设备安全。

2.范围2.1本标准适用于隔膜真空泵的使用、校准和维护仪器。

3.职责3.1仪器设备使用人员应按本规程执行，正确使用，做好相关记录。

3.2仪器管理人员负责隔膜真空泵的日常维护保养。

4.仪器简介4.1无需任何工作介质（无油）状态下运转，不产生任何污染，从而保障清洁的真空效果。

4.2本机设计采用新工艺、新材料，结构紧凑、合理，体积小、重量轻、移动方便。

运转平稳真空度高、噪音低。

4.3采用无摩擦状态的膜体运动，不产生热量，无摩擦损耗，使用寿命长。

4.4本机设计有自冷却排风系统，可24小时连续运转。

4.5采用压力可调式设计，可满足一定范围内的不同抽滤压力的需要。

5.使用方法5.1接通电源。

启动本机电源开关，在泵体平稳运转状态下，将橡胶连接导管两端分别与真空泵及减压器衔接好，即可开始工作。

5.2停止工作时，先关掉真空泵电源开关，松动调压旋钮，待减压器内恢复为常压时，再将泵与减压器的连接导管分离。

6.注意事项6.1本机必须放在干燥、清洁、平整的工作台上且通风良好的地方。

6.2在电压不稳定时，连续减压，应随时注意观察压力变化。

6.3在通常情况下，真空泵运转工作时，调压旋钮应保持处于旋紧状态。

减压运转只在特定情况下（如固相萃取操作）使用。

6.4本机不使用时，应把电线盘绕于机身上并放于干燥处。

6.5维修服务必须由专业人员进行，如需更换机内某些零配件请与经销商联系。

美国英格索兰ARO气动
隔膜泵的操作说明
1．压缩空气的气压不要超过型号标牌上所标的最大气压。

2．开机时，打开压缩空气球阀，缓慢调节调压器手柄。

顺时针大，逆时针小，使工作气压调整在一个适当范围，工作结束时，必须切断压缩空气，关闭进气球阀。

3．每星期空气过滤器定期放水，每3～6个月定期清洁滤芯，这要根据用户使用隔膜泵时间长短而定，压缩空气里无需用油雾器加注润滑油。

（也就是说只需要装空气过滤二联件而不是三联件）
4．不要让隔膜泵做长期空运转，防止对泵无谓的损伤。

5．当隔膜泵工作时间过长后，消音器表面会有结冰，这是正常现象。

当结冰过厚，则必须拆下，用热水熔化后再安装上。

如果在工作时消音器里面有物料渗出则必须马上停泵检查。

6．隔膜泵工作时会产生一定的震动。

必须定期检查、拧紧泵的各部分螺栓。

7．拆卸隔膜泵时应关闭进、出料口球阀，和压缩空气球阀。

8．隔膜泵有两组维修组件（1）马达服务包（2）流体服务包。

9．常见故障及排除
（1）通气后泵不工作
故障：进出口管路堵塞
排除：检查泵进出口管路所有阀门是否已正常开启。

进出口管路有无杂物堵塞，如有请清除。

（2）泵的流量减小
故障：泵使用一段时间后，气马达内密封件磨损，效率降低，成球阀和阀座之间的密封损坏。

效率降低。

排除：更换马达服务包，并重新加入服务包的润滑剂。

更换球阀和阀座。

（3）泵的排气口（即消音器）中有物料排出
故障：隔膜破裂
排除：更换隔膜，并重新清理气动马达，防止物料进入气马达中。

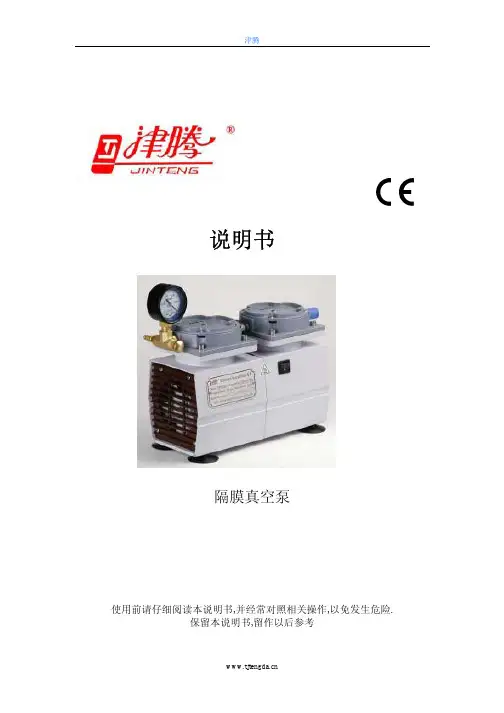

隔 膜 真 空 泵使用前请仔细阅读本说明书，并经常对照相关操作，以免发生危险。

保留本说明书，留作以后参考TIGM-0.5BF产品简介该系列真空泵是专门为实验室研发的，可以在无油状态下连续运转，噪音小，工作效率高，使用寿命长，安全可靠，使用方便，一定会让您非常满意。

应用案例● 真空过滤 ● 溶剂过滤 ● 真空蒸馏 ● 胶体干燥● 真空干燥 ● 与旋转蒸发仪配套使用 ● 用于压缩和转换气体特点1．该产品无需任何工作介质（无油）， 不产生污染， 同时本机气体交换仓内置有过滤材料，从而保证了空气的洁净。

2．生产过程中采用新技术和新材料。

它移动方便， 工作流畅，从而保证了理想的真空度和较高的空气流速。

3．采用无摩擦的膜体运动， 不产生热量， 无摩擦损耗。

膜片采用进口橡胶，耐腐蚀，使用寿命长。

4、机体内设计有自冷却排风系统，可保证24小时连续运转。

5．采用压力可调式设计，可满足一定范围内的真空度和气体流速。

6．轴承采用进口轴承，运转平稳，噪音低，工作效率高。

技术参数抽气速度（ L / Min )尺寸（ L × WXH )( mm )30 350X130X220泵头噪音（ DB )双<60极限压力≥0.097MPa 30 mbar Ф6消音器真空度进气口径（ mm )出气口160电机额定功率（ w )电压220Vac,50Hz重量（ Kg )10泵体工作最高温度（℃)工作环境温度（℃)<557-40备注负压型 GM -0.5BF （新品）防腐蚀型操作说明在您使用本产品前请仔细阅读本说明书。

只有有资历的工程师或电工才能安装和调试本产品。

请仔细阅读以下信息：● 该产品只能用于抽空气， 少量水蒸汽亦可。

● 禁止让腐蚀性的液体或者颗粒材料进入泵内。

油类污染物或其他液体必须先过滤出去。

● 工作环境温度不能超过55℃。

● 不能在高海拔的地方使用本产品， 在高海拔地区低气压会对产品有影响。

● 该产品属于精密仪器， 禁止受脏受潮。

隔膜真空泵安全操作规定一、前言隔膜真空泵是一种重要的实验室设备，其用途广泛，操作简单，但是由于其涉及到高温高压，操作不当极易发生危险。

因此，为了保障实验室安全，特制定本安全操作规定。

二、设备参数隔膜真空泵具有以下参数：•最大泵速：20 L/min•最大真空度：≤ 133 Pa (拔吸中无气体流量时)•负压：0.08 MPa•供气压力：0.05~0.1 MPa•进气口尺寸：KF25三、安全操作规定3.1 前期准备工作•使用前应进行外观检查，检查泵体有无异常变形、泄漏、环境灰尘等。

•操作前应查看气源管路状态，需确认各气体源电气在断开状态。

•打开气源检查其是否正常并运行正常；吸气管道流程良好并在工作温度范围内；各接口螺丝不要强扭和弯曲.•如有异常情况，应立即停止使用，待设备经检修后方可正常使用。

3.2 启动设备•开始用前应确认与真空泵设置的3-8个选通阀打开或调整阀的开度，通过手动旋钮调整阀门开度，可以引导气体进出真空泵，才可保障设备使用的技术稳定性.•按照以下顺序，逐一启动真空泵。

1.打开一次性使用的过滤器，先通入新鲜气体并清洗内部泵道，以清洁芯片和气体，还可有效延长芯片的使用寿命。

2.拆卸芯片包装，检查芯片和安装件是否有损坏。

3.将芯片放置在附件中的三个定位点上，在顶部的预紧螺母中放置定位O铁，接通泵头与气源及真空计。

4.打开真空泵，并缓慢打开主控阀门。

5.此时，如检测到泵体异常响声、泄气、过度震动等异常情况，应立即停止使用；如无异常情况，继续进行下一步操作。

3.3 关闭设备•操作完成后，首先要关闭主控阀门，然后再关闭真空泵电源开关和气源开关。

•在关闭前，应先去除对还会存在的压缩空气的残渣的排放阀，直至排出所有气体或减压泄气口的压力降为0Mpa以下，才可进行进一步的操作。

3.4 维护与保养•定期进行设备维护和保养工作，定期检查气源管路和至真空泵的管路，及时进行清洗和更换，频繁保养胶垫，按照保养规定及保养周期对设备进行保养。

真空泵使用说明书一、2BV型水环式真空泵的安装说明与安装尺寸：2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。

2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV 真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。

当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。

2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。

抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

图（二）2BV型水环式真空泵系统示意图2BV-6110/6111/6121/6161/水环真空泵外形尺寸型号Amax B B1 C1 F1 F2max H1 H2 H3 H4 K L N W12BV6110 1190 325 255 26 291 450 160 173 223 381 250 319 281 1802BV6111 1237 325 279 26 360 470 180 196 242 401 320 365 327 1802BV6121 1368 347 279 26 360 575 180 197 247 415 320 384 342 2002BV6131 1495 377 320 26 461 585 215 234 287 467 414 405 357 2002BV6161 1625 479 320 26 461 640 215 230 310 526 414 480 416 250型号W2 W3 S1 T d1 d2 d3 d4 d5 d N3.0 N4.2 N8.72BV6110 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6111 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"2BV6121 57 29 φ13 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6131 57 29 φ15 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"2BV6161 81 41 φ15 450 22 200 156 130 80 DN80 G3/4" G3/8" G3/8"二、2BV型水环式真空泵的设备安装：1、2BV型水环式真空泵的安装：2BV型水环式真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。
