园林基础篇之景观手绘透视技法讲解！手绘表达景观效果和设计四维是电脑代替不了的，我们从透视基础入手来看看吧图1如上图的显示的感觉，这就是透视的感觉，而里面出现了几个专有名词我也会在下面一一解答。
画面上的长横线，叫做视平线——与人眼等高的一条水平线HL。
（HORIZOUTALLINE）而线上的线的聚合点O，叫灭点（消失点）——透视点的消失点。
旁边的点M，叫测点——用来测量成角物体透视深度的点。
标识为M。
（MEASURINGPOINT）这几个小知识点是非常重要的，也是我们在后面绘制效果图时用的最多的知识点。
讲完了透视的基础知识，我们来讲讲室内手绘中常用到的几个透视，分别是：一点透视，成成角透视（一点斜透视，两点透视）一点透视如图1显示的就是一点透视定义：当物体的一个主要面平行于画面，其余面垂直于画面，斜线消失在一个点上所形成的透视。
透视原理：近大远小、近实远虚、近高远低特点：应用最多，简单好用，画面语言庄严、稳重，能够表现主要里面的真是比例关系，适合表现大场面的纵深感。
缺点：画面语言容易呆板，容易形成对称构图，不够活泼。
注意点：一点透视的消失点在视平线上稍稍偏移画面的1/2至1/3为佳。
建议刚开始练习的时候可以随意确定视平线和消失点，来练习对一点透视的理解（如图2）要点：景观透视中和室内透视是有区别的，在室内透视中，只有视平线，但在景观透视中，除了视平线，还有一条地平线。
图2一点透视作画步骤：图3步骤一：确定视平线的高度及消失点的位置，一点透视中视平线建议选择在纸面的1/3处，老师用的是A3纸，大小420mm*297mm，也就是距离纸面下部11cm的位置，而消失点就定到视平线的中心处。
然后画出地平线，根据一点透视的原理，确认空间中的平面布局。
（如图3）图4步骤二：将景观空间内的框架、结构和构筑物的高低关系确认，同时将周围环境的关系比例大致勾勒出来，用以观察装个图纸的构图节奏关系（如图4）图5步骤三：将周围的植物配景加以完善，植物出来注意高低、前后的空间关系，将整个画面的结构、比例和透视交代清楚即可（如图5）图6步骤四：确认光源的方向，然后添加明确的关系，以刻画构筑物和植物的位置关系，根据空间的远近处理好虚实关系和细节的刻画，完善画面（如图6）两点透视定义：当物体只有垂直线平行于画面，水平线倾斜聚焦于两个消失点时形成的透视，成为成角透视。
园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰，便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。
一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。
总平面图。
在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。
树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。
修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。
平面图上常用草地衬托树木，草坪用小圆点、线点来表示。
点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。
五分钟教会你，园林景观手绘马克笔上色技法~ 作者：***马克笔到底怎么用首先，我们要分清楚，马克笔现在主流市场上大体上分为两种。
一种是酒精性的，一种是水性的。
如何用马克笔来服务设计师我要说的最重要的一点是，我们做事情要顺势而为，要顺应这个产品的先天属性，发挥它的最大优势。
马克笔对于不同领域的设计师，有着不同的技法。
常见的有建筑行业（包括建筑、景观、室内、规划）、工业产品设计行业、动画行业和服装设计行业。
建筑行业马克笔手绘工业产品马克笔手绘服装设计马克笔手绘以上，是各行各业马克笔使用方法的不同。
我本人只擅长建筑类的，所以我们就重点讲建筑类马克笔的使用。
众所周知，大部分马克笔有宽头和尖头两个头。
而不同品牌的宽头也不同，有的窄（比如法卡勒）有的宽（比如AD）。
这些笔头用起来是有一些区别，但是实际上，技法是大同小异的。
另外，大家也知道马克笔的颜色每支笔是固定的。
那么很多人就会特别纠结颜色，哪款笔的哪支颜色如何如何啊。
就有很多学生问我某张图的某种颜色是什么笔。
不过我真的没办法回答这样的问题，因为我也忘了。
在我看来颜色最重要的是搭配和素描关系，至于具体色相上有一点的差异，也是仁者见仁智者见智的。
比如同样的黄绿色，有人喜欢touch的48，有人喜欢卓越设计家的GY1。
在我看来，根本就是无所谓差不多的两个东西。
你的图效果怎么样，根本就不会决定于你是用了48还是GY1。
当然，基本上色颜色还是要具备的。
正因为马克笔一支笔代表一个颜色，所以为了塑造出图面的素描关系，每种色相你至少要准备刻画亮部、灰部、暗部的三款颜色。
色相选择呢，红橙黄绿蓝紫，然后冷灰暖灰要齐全，棕色要多配。
然后我们再来说一些马克笔的属性。
马克笔是几乎透明，覆盖力很弱的一种上色工具。
也就是说，你上色颜色，但是线稿完全没有被覆盖，还是很清晰的在那里。
那么马克笔这一属性，就决定了它很多的技法。
第一、它只能用深色加在浅色上，很少会用浅色往深色上去盖。
因为你盖上去了也没什么用，只会让画面更脏。

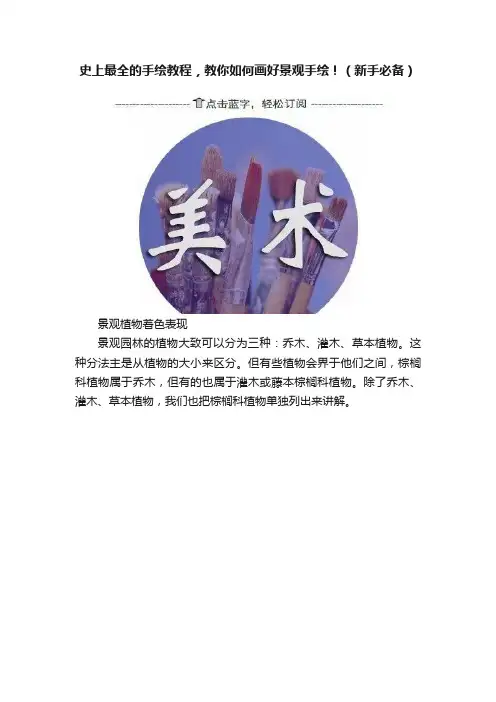

史上最全的手绘教程，教你如何画好景观手绘！（新手必备）景观植物着色表现景观园林的植物大致可以分为三种：乔木、灌木、草本植物。
这种分法主是从植物的大小来区分。
但有些植物会界于他们之间，棕榈科植物属于乔木，但有的也属于灌木或藤本棕榈科植物。
除了乔木、灌木、草本植物，我们也把棕榈科植物单独列出来讲解。
乔木的表现（1）、根据乔木的生长习性，完成基本的形体刻画；（2）、从亮面开始着色、由浅到深完成整体的色彩关系的铺设；（3）、加强植物的色彩对比同时对于植物的枝干、叶片进行深入刻画、调整完整的画面效果。
乔木马克笔表现步骤图：1.植物组合注意乔木的前后关系。
2.先用浅色铺大色调，确定主色调。
3.前后植物的颜色注意冷暖关系。
4.完善画面，注意明暗关系，使空间的层次更加丰富。
乔木不同的上色方法：灌木的表现（1）根据灌木的特点勾画出大概的形体、线稿阶段不宜刻画的过于深入，保持大概的形体关系就好；（2）设置光线的来源方向，铺设亮面与暗面的色彩，亮面的色彩与暗面的色彩要有明确的明暗对比；（3）当笔的颜色比较容易散开时，刻画的时候外轮廓适当放松一点，不宜画得太紧；（4）调整画面整体色彩，协调画面关系，在亮面适当增加一点枝叶的细节，可以让画面更加生动。
灌木马克笔上色步骤：1. 线稿表现要注意植物和山石的层次关系及植物的疏密。
2. 马克笔上色先用浅色把相同颜色植物铺上大色调。
3. 前后左右的植物分别用不同颜色铺色，用以区分层次关系。
4. 最后从整体着手加强明暗对比和细节刻画。
不同灌木上色表现效果：棕榈科植物的表现步骤：1. 钢笔线稿注意植物的层次搭配和景观小品的疏密关系。
2. 先找一支亮色的绿色来表现其光源的位置，即叶面的亮部。
3. 找一支中间色调的笔对整体的灰面上色。
中间调会占的面积较大。
4. 加重色。
最找一支最重的绿色甚至是纯黑色来画它的最暗的位置。
5. 再完善画面的配景，加上草地、配饰的植物等。
不同棕榈科植物上色表现效果：小景表现步骤图：这是一组经典的组合表现图，乔木、灌木、草本、植被的表现，全部融入到画面中来了。
园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰，便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。
一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。
总平面图。
在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。
树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。
修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。
平面图上常用草地衬托树木，草坪用小圆点、线点来表示。
点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。
花卉种类很多，可自行创造一些花卉图案表示花卉。
也可用自然曲线画出花卉种植范围，中间用小圆圈表示花卉。
花带用连续曲线画出花纹来表示，如图11-5所示。
在一般情况下，平面图上的树冠及干径按施工若千年后的成形树木冠径尺寸绘制，这样即能反映出设计意图，也使树冠之间疏密相当，图面整齐美观。
现状树一般按现时实际树冠画图，孤立树冠为10-15m。
高大乔木（毛白杨、槐树、柳树、悬铃木、架树、银杏等）成年树冠5-10m。
中小乔木（元宝枫、玉兰、海棠、卫矛、山桃、白蜡等）成年树冠3-7m。
常绿乔木（油松、雪松等）成年树冠4-8m。
锥形常绿木（桧柏、云杉、杜松等）树冠2-3m。
花灌木（木懂、丁香、榆叶梅、珍珠梅、黄刺玫等）冠幅1-3m。
单行绿篱每米3株，宽0.5-lm；双行绿篱每米5株，宽1-1.5m。
二、树木的画法自然界中的树木种类繁多，千变万化，在透视图或立面图中表现树木的原则是：省略细部、高度概括、画出树形、夸大枝叶。
画树应掌握以下三个问题：1．枝干结构研究树木枝干结构的特征，是熟练画图的前提。
如图11-6所示，树的枝干组成各种类型：有些树的主干明显，树枝沿主干交替出权，有些树的枝干逐渐分权，愈向上分权愈多。
有些树干弯曲，有些树没有明显的主干，树枝呈放射状展开。
有的树枝向上伸展，有的树枝下垂。
画树时应仔细观察枝干的区别。
画树枝不仅要有左右伸展的枝千，还要画出前后枝干的穿插，画出树枝的内外前后的空间层次，树木才有立体感。
2．树形由于枝干结构不同，每种树木都形成自己特有的树冠形状。
我们可以把树冠外形概括为几种几何形体：圆锥形、球形、半球形、卵形、尖塔形、伞形、人工修剪造型等。
有时一个大球体内还可以概括成几个小的球体，一个圆锥体内也可以概括为几个三角形。
图11-7是几种常见树木的树形。
图11-7中画树的方法称为“影绘”法。
影绘法长于概括，省略了细部描绘，只突出轮廓特征，要求线条曲折简练自然，带有节奏感。
影绘可以画成全黑，也可以画成白描单勾。
用影绘法画树，适用于1:100-1：200的图纸。
3．树叶的铺排与概括由树干而添枝叶，由树叶的铺排而成树冠，并以局部特征组成整体特征，这是画树冠的要点。
树叶的形状很多，可用不同的手法进行表达。
例如可采用线段排列表现针叶树；用自然曲线，成片成块的面表现阔叶树；也可用线点、小圈、椭圆、三角形等图形概括树叶，如图11-8所示。
画树叶要高度概括，以一当十，以一当百，这是画树必须遵循的规律。
铺排树叶要注意明暗差别，通常上部明下部暗，左右迎光面亮，背光面暗，里层枝叶最暗。
在图11-8中，运用线条的变化来表现树木的方法称为钢笔“线描”法，最简单的线描法是用一样粗细的线条画图，即不论是外部轮廓，还是里面细部，一律用细线描绘。
为深入表现出树木的明暗层次，常采用粗细相结合，轻重、虚实和疏密不同的线条画图．先用笔画出树木的树形，进而表现出明暗层次，就需要靠组织钢笔线条，用线条组成不同深浅色调的面，愈是密集的线条，色调愈深。
树木的种类很多，各种树的树形、枝干、叶形、树干的纹理和质感各有差异，也要靠组织不同的线条来描绘。
例如圆锥针叶树油松、云杉、桧柏等，应在圆椎形树冠轮廓线内按针叶排列方向画线表现针状叶，然后在枝叶稀疏处加上枝干。
松树多用成簇的松针铺排成若千伞形或梯形的树丛，画树干纹理象鱼鳞般逐渐向上勾圈，圈的大小不宜相同和过于整齐。
柏树纹理扭转盘桓，由上弯曲而下。
垂柳的侧枝为二叉式分枝，线条简练自然下垂，画几条柳枝，数片叶子，不宜过多。
杨树枝叶茂密，树干通直光滑有横纹及气孔，在树冠轮廓线内用三角形表示树叶多数画在明暗交界线及背光部位，不宜画满，然后画树干穿插于叶片之间。
以上两种方法主要是中景树的画法：画远景树无须区分树叶和树干，只需画出轮廓剪影，即林冠线轮廓；整个树丛上深下浅、上实下虚，以表示近地空气层所造成的深远感，近景树应当细致地描绘出树枝和树叶特征，树干应画出树皮的纹理特点。
花灌木的体形较小，一般不用写实方法画，常用线描法画出轮廓后在轮廓线内用点、圈、三角、曲线来表示花叶．如图11-9所示。
修剪的绿篱，应根据不同植物的叶形，用线点、自由曲线、圆形曲线来勾绘出条状长方体几个不同受光面的明暗关系．在立面图上，可用竖向线条或竖向交叉线条表示常绿绿篱，如图11-9所示。
三、山石水体的画法园林中的假山和置石所用材料有湖石、黄石、青石、石笋等。
湖石是经过溶融的石灰岩，纹理纵横，石面遍多坳坎，自然地形成沟、缝、洞穴，窝洞相套，造型袅娜多姿。
用钢笔画湖石多为线描，先勾轮廓，轮廓线自然曲折，再用随形体曲线表现纹理．最后着重画出大小不同的洞穴，为画出洞穴的深度，常用笔加深背光面，如图11-10所示。
黄石是一种橙黄色细砂岩，形体顽夯，见棱见角．节理面近乎垂直．块钝而棱锐，有强烈的光影效果。
画黄石多用平直转折线，常用加重线条或用斜线加深背光面。
青石是一种青灰色细砂岩，多呈片状。
画青石要注意刻画片状特点．水平线条要有力，侧面用折线。
画山石常常是大小石穿插，以大石间小石或以小石间大石以表现层次，线条的转折要流畅有力，如图11-10所示。
园林中的水面可分为静水和动水：为表达水之平静，常用拉长的平行线画水，这些水平线在透视上是近水祖而疏，远水变得细而密，平行线可以断续并留以空白表示受光部分。
动水常用网巾线表示，运笔时有规则的扭曲，形成网状，也可用波形短线条来表示动水面，如图11-11所示。
在平面图上表示水池，最常用的方法是用粗线画水池轮廓，池内画两至三条随水池轮廓的细线（似池底等高线），细线间距不等，线条流畅自然，如图11-11所示。
下水面倒影随水面波动而变化，一部分水面反映物象，一部分水面反映夭空。
建筑和树木的倒影只剩下一个大体轮廓．如图11-12所示。
四、园林透视图园林透视图画法与建筑透视图的绘图原理及方法是相同的，但建筑透视主要是表现建筑物，绿化环境作为配景。
园林透视所表现的对象主要是树木花草、山石水景、园路以及建筑小品等。
园林设计人员在画面上往往着重于环境的表现。
但从广义上讲，以园林建筑为主的透视图也属于园林透视图．山石水体、树木花草只有大体的尺寸和形状，不能完全借助于绘图工具。
因此园林透视图只是一张近似的效果图，与建筑透视相比，则有一定的灵活性和夸张性。
绘制园林透视最常用的方法是网格法，常用透视网格有：平行透视网格、偏角为45°和30°～60°的成角透视网格。
网格可以自己绘制，也有绘好的大幅透视网格供选用．为提高出图效率，可将透明描图纸蒙在绘好的网格图上，直接绘制透视图。
图11-13是用一点透视方格网绘制的园林透视图。
画图步骤：（1）在园林设计平面图上，按比例绘出方格网。
（2）利用对角线灭点作平行透视网格，视高定为1.7m。
如绘制鸟瞰图可视需要提高视点。
（3）把设计平面图按方格网位置相应画在一点透视方格网上：（4）根据树木等物体的高度，逐一求出它们的透视高。
（5）画出树才：草地、山石水体及阴影和倒影。
绘制园林透视图应注意以下问题：在一张画面上的构图一般应有三个层次，即近景、中景和远景，从透视角度分析，不同距离的树木表现和刻画的深度是不同的。
近景树木不宜多，但应细致刻画出枝叶、树干纹理等特点，近景花草也应仔细勾画出来。
远景多以树丛、云山、天空等来衬托，远山无山脚，只表现山势起伏，远景树只须画出轮廓剪影。
中景经常是画面重点区，是重点描绘的地方。
园林建筑物一般也位于中景，如图11-14是一幅水景透视图。
在整个画面的安排上，还应注意使画面符合多样统～等构图法则的要求。
重复、雷同、等分画面、过于对称、轻重失调等都是初学者常常易犯的错误，如图11-15所示。
图11-16是一幅山石小品设计图实例。
图示用平面图表达山石的平面布置。
无法标注尺寸时，可用方格网作为施工放线的依据，并标注主石基准点的测量坐标。
用指北针表明方位，并画出比例尺。
山石的立面布置和造型用透视图表达。
表明主石、次石、配石在高度方向的组合情况．并注出主要山石项点的标高。
