18DB铜丝平板天线制作

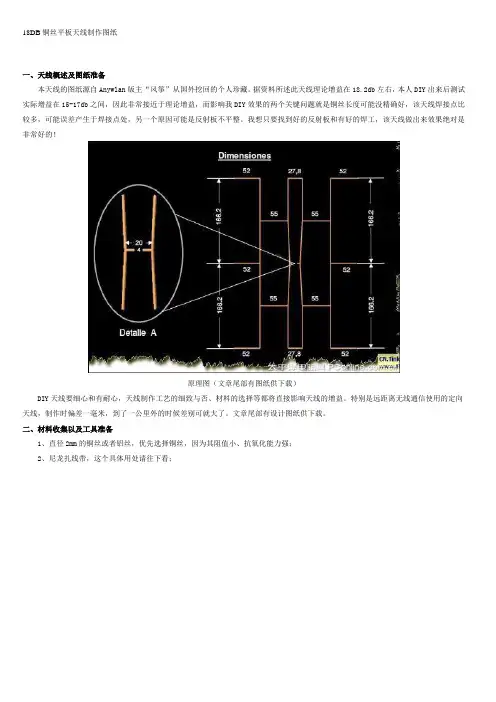

18DB铜丝平板天线制作图纸一、天线概述及图纸准备本天线的图纸源自Anywlan版主“风筝”从国外挖回的个人珍藏。

据资料所述此天线理论增益在18.2db左右，本人DIY出来后测试实际增益在15-17db之间，因此非常接近于理论增益，而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好，该天线焊接点比较多，可能误差产生于焊接点处，另一个原因可能是反射板不平整。

我想只要找到好的反射板和有好的焊工，该天线做出来效果绝对是非常好的！原理图（文章尾部有图纸供下载）DIY天线要细心和有耐心，天线制作工艺的细致与否、材料的选择等都将直接影响天线的增益。

特别是远距离无线通信使用的定向天线，制作时偏差一毫米，到了一公里外的时候差别可就大了。

文章尾部有设计图纸供下载。

二、材料收集以及工具准备1、直径2mm的铜丝或者铝丝，优先选择铜丝，因为其阻值小、抗氧化能力强；2、尼龙扎线带，这个具体用处请往下看；固定天线用的扎带（五金店有售）3、闭路电视线线皮，用来支撑振子与反射板；4、一块大于392*308mm的反射板，可以用电脑机箱盖子（论坛某牛人就用的这玩意）或者薄铁皮或者铝板，因为当时找不到那么大的铝板，所以我用了两张铁皮铆在一起来做反射板，如何把两张铁皮如何铆接在一起是有技巧的；1) 把两张裁剪好的铁皮合在一起，使其对其不要晃动；2) 截取几节长5mm，直径1-2mm左右的铝线；3) 用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞，小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳，铝线穿过两层铁皮后每一边露出相同的长度；4) 用锤子斜敲一边露出来的铝线，弯曲度自己掌握好，不掉出来即可；5) 用锤子继续斜着敲打另一边露出来的铝线，铝线不活动为止；6) 把铁皮放在平整的地面上，用锤子使劲敲打铝线，铝线舒张开后就把两张铁皮铆接在一起了！铆接两张铁皮5、另外还需要准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。

DIY18db铜丝平板天线制作方法摘要：今天首先介绍一款18DB增益的铜丝制作的平板天线，4、最后是萨基姆760n与刚做的18db铜丝天线增益数据与下载测试：换铜丝平板天线后速度提至1.17MB/s今天首先介绍一款18DB增益的铜丝制作的平板天线，也希望大家能应用本文的内容做出一款好的天线来。

一、天线概述及图纸准备本天线的图纸源自Anywlan版主“风筝”从国外挖回的个人珍藏。

据资料所述此天线理论增益在18.2db左右，本人DIY出来后测试实际增益在15-17db之间，因此非常接近于理论增益，而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好，该天线焊接点比较多，可能误差产生于焊接点处，另一个原因可能是反射板不平整。

我想只要找到好的反射板和有好的焊工，该天线做出来效果绝对是非常好的！DIY天线要细心和有耐心，天线制作工艺的细致与否、材料的选择等都将直接影响天线的增益。

特别是远距离无线通信使用的定向天线，制作时偏差一毫米，到了一公里外的时候差别可就大了。

文章尾部有设计图纸供下载。

二、材料收集以及工具准备1、直径2mm的铜丝或者铝丝，优先选择铜丝，因为其阻值小、抗氧化能力强；2、尼龙扎线带，这个具体用处请往下看；固定天线用的扎带（五金店有售）3、闭路电视线线皮，用来支撑振子与反射板；4、一块大于392*308mm的反射板，可以用电脑机箱盖子（论坛某牛人就用的这玩意）或者薄铁皮或者铝板，因为当时找不到那么大的铝板，所以我用了两张铁皮铆在一起来做反射板，如何把两张铁皮如何铆接在一起是有技巧的；1) 把两张裁剪好的铁皮合在一起，使其对其不要晃动；2) 截取几节长5mm，直径1-2mm左右的铝线；3) 用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞，小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳，铝线穿过两层铁皮后每一边露出相同的长度；4) 用锤子斜敲一边露出来的铝线，弯曲度自己掌握好，不掉出来即可；5) 用锤子继续斜着敲打另一边露出来的铝线，铝线不活动为止；6) 把铁皮放在平整的地面上，用锤子使劲敲打铝线，铝线舒张开后就把两张铁皮铆接在一起了！铆接两张铁皮5、另外还需要准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。

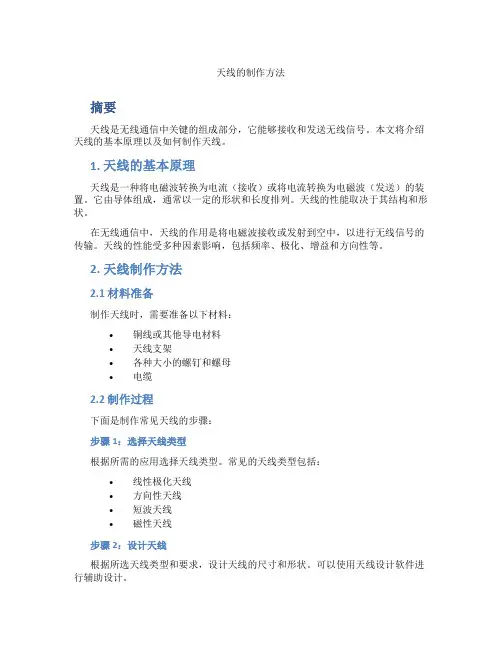

天线的制作方法摘要天线是无线通信中关键的组成部分，它能够接收和发送无线信号。

本文将介绍天线的基本原理以及如何制作天线。

1. 天线的基本原理天线是一种将电磁波转换为电流（接收）或将电流转换为电磁波（发送）的装置。

它由导体组成，通常以一定的形状和长度排列。

天线的性能取决于其结构和形状。

在无线通信中，天线的作用是将电磁波接收或发射到空中，以进行无线信号的传输。

天线的性能受多种因素影响，包括频率、极化、增益和方向性等。

2. 天线制作方法2.1 材料准备制作天线时，需要准备以下材料：•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤：步骤1：选择天线类型根据所需的应用选择天线类型。

常见的天线类型包括：•线性极化天线•方向性天线•短波天线•磁性天线步骤2：设计天线根据所选天线类型和要求，设计天线的尺寸和形状。

可以使用天线设计软件进行辅助设计。

步骤3：准备导电材料根据设计要求，选择合适的导电材料，如铜线，然后根据设计尺寸将其剪裁成相应的长度。

步骤4：制作天线元件根据设计要求，在导电材料上进行弯曲和连接，制作天线的元件。

使用螺丝和螺母来固定导线的位置。

步骤5：安装天线支架将制作好的天线元件安装在天线支架上。

确保天线元件与支架之间的连接稳固。

步骤6：连接电缆将电缆连接到天线元件上。

确保电缆与天线的连接良好。

步骤7：测试和调整完成天线的制作后，可以使用测试设备来测试其性能。

根据测试结果进行调整，直到达到预期的性能。

3. 结论通过本文，我们了解了天线的基本原理以及制作天线的方法。

制作天线需要选择合适的材料和工具，并遵循设计要求。

制作过程中，我们需要仔细连接和调整天线元件，以确保其良好的工作性能。

制作天线是一项具有挑战性的任务，但只要遵循正确的步骤，就可以制作出高性能的天线。

对于无线通信爱好者来说，掌握天线制作技术是很有价值的。

希望本文对您理解天线的制作方法有所帮助，能够在未来的项目中应用这些知识。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

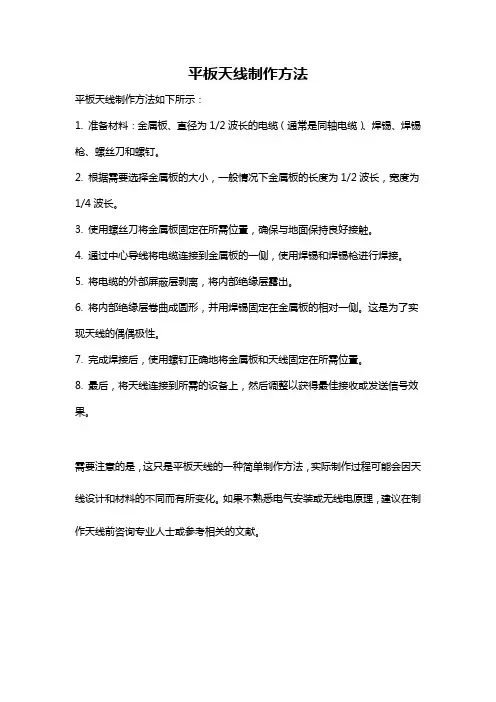

平板天线制作方法
平板天线制作方法如下所示：
1. 准备材料：金属板、直径为1/2波长的电缆（通常是同轴电缆）、焊锡、焊锡枪、螺丝刀和螺钉。

2. 根据需要选择金属板的大小，一般情况下金属板的长度为1/2波长，宽度为1/4波长。

3. 使用螺丝刀将金属板固定在所需位置，确保与地面保持良好接触。

4. 通过中心导线将电缆连接到金属板的一侧，使用焊锡和焊锡枪进行焊接。

5. 将电缆的外部屏蔽层剥离，将内部绝缘层露出。

6. 将内部绝缘层卷曲成圆形，并用焊锡固定在金属板的相对一侧。

这是为了实现天线的偶偶极性。

7. 完成焊接后，使用螺钉正确地将金属板和天线固定在所需位置。

8. 最后，将天线连接到所需的设备上，然后调整以获得最佳接收或发送信号效果。

需要注意的是，这只是平板天线的一种简单制作方法，实际制作过程可能会因天线设计和材料的不同而有所变化。

如果不熟悉电气安装或无线电原理，建议在制作天线前咨询专业人士或参考相关的文献。

入人人网，找回老朋友，结交新朋友。

加入人人网分享返回分享首页»分享自制无线路由器无线WIFI增益天线（转）来源：马国伟的日志还在为自家的无线路由器/无线AP穿过两堵墙后信号就衰减到只剩下一两格的信号而感到很遗憾吗？还在为你的PDA在家里用无线设备上网还有死角而不能随心所欲？你大概是想花几十元买个高增益的天线吧！！！！！其实你只须要自已动动手就能自己制作一个远比你花几十上百元买个只有5-7dBi的增益天线要强得多！！！！现在，只要你肯动手！可以不花一分钱，利用身边的一些很平凡很简单的材料就能自制一个最简单的无线增益天线,其信号强度远比你花钱买根只有5dBi的增益天线强得多。

如果你想利用你家四周的无线网络，你可以花几十元，上百元甚至更高，自己就能很简单地制作一个可以传输和接收几百米至几千米甚至几十公里远的无线接收和发射高增益天线！！！这并不是梦！这绝对的是事实！！！Wi-Fi WirelessFidelity，无线保真技术与蓝牙技术一样，同属于在办公室和家庭中使用的短距离无线技术。

该技术使用的使2.4GHz附近的频段，该频段目前尚属没用许可的无线频段。

其目前可使用的标准有三个，分别是IEEE802.11a和IEEE802.11g、IEEE802.11b。

该技术由于有着自身的优点，因此受到厂商的青睐。

Wi-Fi技术突出的优势在于：其一:无线电波的覆盖范围广，基于蓝牙技术的电波覆盖范围非常小，半径大约只有50英尺左右约合15米，而Wi-Fi的半径则可达300英尺左右约合100米，办公室自不用说，就是在整栋大楼中也可使用。

最近，由Vivato公司推出的一款新型交换机。

据悉，该款产品能够把目前Wi-Fi无线网络300英尺接近100米的通信距离扩大到4英里约6.5公里。

其二，虽然由Wi-Fi技术传输的无线通信质量不是很好，数据安全性能比蓝牙差一些，传输质量也有待改进，但传输速度非常快，可以达到11mbps，符合个人和社*会信息化的需求。

12DB全向铜丝天线全程制作与测试看到坛子里有关全向天线的制作相对较少，尤其是高增益全向天线。

尽管开槽天线增益高，但成本和制作难度都较大，一般坛友难以DIY。

对于用电缆制作的全向天线，本人也研究了一段时间，无奈制作精度较高，一直不敢下手。

最终还是把材料定位在铜丝上，毕竟价格低廉，精度容易掌握。

以下是原设计图，可惜没有给出DB增益，不过从其长度来看，估计在9DB以上（四级）。

为凸显高增益，本人制作了9级来进行试验(估计12DB左右)。

材料如下：1.5mm2(d=1.38)导线1米；直径3毫米铜管600mm；10毫米铜管30mm 1米PVC穿线管;热容胶两根；1个SMA母头。

总成本15两银子，对于缺金少银的坛友是不是有点心动，那就赶快动手DIY吧！原设计图:第一步，将一段直径10毫米铜管截成30 mm, 精度要高，如下图：第二步，参照原设计图的制作方法，将铜丝做成9段螺旋，如下图：第三步，将直径3毫米铜管截成10段，每段长56.5 mm, 精度要高，如下图：第四步，底座的装配，首先剪一段50-1.5馈线，去掉屏蔽层。

然后焊在SMA 母头的探针上。

天线与SMA连接的导线，可直接用50-1.5馈线或一小段闭路线或粗一点的同轴电缆，如图：最后将10mm铜管与SMA母头焊接上，底座大功告成。

第五步，天线的装配，这一步全是重复工作。

依次将3毫米铜管和螺旋铜丝段焊接在底座上即可。

最后一步给天线穿上外套, 用热容胶把天线两端和PVC穿线管固定。

到此，工程全部完工，等待测试。

天线测试：为了判断这款天线到底有多大增益，参照的全向天线是LINKSYS 3.5DB，暂且把它当作标准天线吧。

考虑到高增益全向对近距离信号放大作用不大,所以测试软件采用inssider, 对所有接收信号进行比较. (网卡为神卡1500) LINKSYS 3.5信号图如下:铜丝12DB天线信号图如下:测试结果: 从测试图来看, 由于信号较近, 信号强度不但没有增加,反而减少了, 看样子也符合高增益全向天线的特点, 而且比LINKSYS 3.5多了３个信号，更说明这种类型天线适合远距离接收．对于成品高增益玻璃钢全向天线也是如此，所以坛友在选购全向天线上，切记要谨慎，以免造成不必要的麻烦.。

-12DB全向cu天线全程制作与测试看到坛子里有关全向天线的制作相对较少，尤其是高增益全向天线。

尽管开槽天线增益高，但成本和制作难度都较大，一般坛友难以DIY。

对于用电缆制作的全向天线，本人也研究了一段时间，无奈制作精度较高，一直不敢下手。

最终还是把材料定位在cu上，毕竟价格低廉，精度容易掌握。

以下是原设计图，可惜没有给出DB增益，不过从其长度来看，估计在9DB以上（四级）。

为凸显高增益，本人制作了9级来进行试验(估计12DB左右)。

材料如下：1.5mm2(d=1.38)导线1米；直径3毫米铜管600mm；10毫米铜管30mm 1米PVC穿线管;热容胶两根；1个SMA母头。

总成本15两银子，对于缺金少银的坛友是不是有点心动，那就赶快动手DIY吧！原设计图:第一步，将一段直径10毫米铜管截成30 mm, 精度要高，如下图：第二步，参照原设计图的制作方法，将cu做成9段螺旋，如下图：第三步，将直径3毫米铜管截成10段，每段长56.5 mm, 精度要高，如下图：第四步，底座的装配，首先剪一段50-1.5馈线，去掉屏蔽层。

然后焊在SMA 母头的探针上。

天线与SMA连接的导线，可直接用50-1.5馈线或一小段闭路线或粗一点的同轴电缆，如图：最后将10mm铜管与SMA母头焊接上，底座大功告成。

第五步，天线的装配，这一步全是重复工作。

依次将3毫米铜管和螺旋cu 段焊接在底座上即可。

最后一步给天线穿上外套, 用热容胶把天线两端和PVC穿线管固定。

到此，工程全部完工，等待测试。

天线测试：为了判断这款天线到底有多大增益，参照的全向天线是LINKSYS 3.5DB，暂且把它当作标准天线吧。

考虑到高增益全向对近距离信号放大作用不大,所以测试软件采用inssider, 对所有接收信号进行比较. (网卡为神卡1500) LINKSYS 3.5信号图如下:cu12DB天线信号图如下:测试结果: 从测试图来看, 由于信号较近, 信号强度不但没有增加,反而减少了, 看样子也符合高增益全向天线的特点, 而且比LINKSYS 3.5多了３个信号，更说明这种类型天线适合远距离接收．对于成品高增益玻璃钢全向天线也是如此，所以坛友在选购全向天线上，切记要谨慎，以免造成不必要的麻烦.。

商业天线(24 dBi/27 dBi,覆盖范围4公里)这个反射面天线尺寸是：宽度：87厘米长度：91厘米反射面网格尺寸： 2.5厘米×1厘米反射面伸出到偶极子的方管长度是30厘米和面积是2.5厘米× 2.5厘米。

收集器的尺寸:天线FA20的设计. (18..22 dBi).尺寸图纸如下:天线成品图片:Yagui天线(17dbi和60cm垂直极化) 设计图的尺寸:从左向右1,2 (21)序号长度(mm) 位置(mm)12345678910111213141516171819环形八木天线14 dBi 实际图:设计图:反射面R1的尺寸:(黄铜板直径123毫米x0.5毫米厚)使用的铜管直径为12毫米,圆环使用的铜线直径为1.5毫米. 1米的长度和22个圆环，使增益大约为14dbi50厘米长度和11个圆环的天线,使增益大约为11dbi直径4毫米x 长度60毫米的一根铜管。

穿入RG - 316同轴电缆,与接驳器连接. 准备: 35毫米，34毫米，40毫米直径的任何材料的管子各一根.直径35毫米的管子制作1-12的导向器圆环直径34毫米的管子制作13至22的导向器圆环,其中两个圆环切除4mm 长,作为导向器21,22. 直径40毫米的管子制作123毫米的接驳器和135毫米的反射面2.导向器22后留7.5厘米长结束,使的天线长度为102厘米.(从R1开始计算) 按照表上给出的位置把圆环焊接到12mm 直径的铜管上即可完成该天线的制作.Amos 天线增益为12 dBi天线成品图:天线设计图纸和尺寸:导向器 8 114mm 273 mm 导向器 9 114mm 321 mm 导向器 10 114mm 369 mm 导向器 11 114mm 417 mm 导向器 12 114mm 465 mm 导向器 13 110mm 513 mm 导向器 14 110mm 561 mm 导向器 15 110mm 609 mm 导向器 16 110mm 657 mm 导向器 17 110mm 705 mm 导向器 18 110mm 753 mm 导向器 19 110mm 801 mm 导向器 20 110mm 849 mm 导向器 21 106mm 897 mm 导向器 22106mm945 mm接线头和接线电缆详细介绍:1/2波长1:4巴伦的同轴电缆. RG-316 (v=0,697): 长度43mm RG-58 (v=0,66): 长度40,7mm CFD200 (v=0,83): 长度51mm增益为18-24 Dbi的天线实际图:设计图(尺寸):铜管制作图:2.4G定向天线,增益17 dBi一.成品图:二.设计图(尺寸):9dBi增益天线完成的天线图:使用直径1-2mm的铜线.设计图及尺寸:Moxon - 6 dBi天线效果图:结构和设计图(尺寸):Interline平面定向天线,增益14dBi@2,4GHz 结构图:设计图及尺寸:平板与反射面距离为5mm.ANTENA 16 dBi's ( 平板PCB ) 打印图:ANTENA 19dBi's ( 平板PCB ) 打印图:平板SMC天线11 dBi增益结构图:印刷图:12根元件的八木天线,增益16dBi 天线原图:设计图及尺寸:1. 需要直径2.5mm的电缆芯作为商用,家用只要1.6mm的铜线即可.2. 6x6mm 450mm长的小木棍3. RG174同轴电缆.用8mm的钻头来弯曲偏振子.I nterline双矩形8 dBi天线图中细线条的宽度1.5毫米.Cisco平板天线增益产品图:打印图纸:自制平板天线实物图:打印图纸:平板天线,增益6dBi 实物标识图:多偏振天线,增益17dBi4,6,8个矩形天线设计PCW-24-08012-01八木12,16,17和19 dBi增益天线12 dBi16 dBi17 dBi19 dBi螺旋天线材料准备:一.1根55cm长内经40mm,外经42-43mm的PVC管子.二.1个内经40mm的端盖三.1个130mm直径的PVC端盖四.几米长的1mm直径的铜线打印图纸:Cλ= 到λ圆周长Sλ= Cλ到Cλ管子的轴向长度G = 到λ圆板的直径/ 反射器Cλ= πDλ周长是π乘直径管子的直径是固定的, 即PVC管子直径42mm.中心频率的波长是l = metres.Cλ = π * 0.042m = 0.13195m= λSλ = * 0.13195m = 0.042mG = λ = 0.130mGain = + 10log10(Cλ * Cλ * n * Sλ) n是缠绕的线圈数. Gain = + 10log10 * * 13 *=第二种方法:G = + 10 * log {(C/λ)^2 * N * d} dBi (1)Z = 140 * (C/λ) Ohm (2)λ = = 0.1234567 m (12.34 cm) (3)线圈的直径= (λ/pi) = 39.3 mm (4)With D = 42 mm, C = 42*pi = 132 mm (值λ) (5) Now d = 0.25C = *132 = 33 mm (6)Z = 140 * (C/λ) = 140*{(42*pi)/} = 150 Ohm (7) Zs = sqrt(Z1*Z2) = sqrt(50*150) = 87 Ohm (8)覆盖600m的天线反射面的直径是260mm设计图尺寸。
