天线制作大全

全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线.专业资料.整理分享.十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。

电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。

为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。

超短波适用直射波传播方式进通信。

短波的基本传播途径有两种：A、地波（表面波）传播。

B、天波传播。

天波传播是短波通信的主要传输方式。

1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。

地波的传播途径其传播途径主要取决于地面的电特性。

地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。

但地波不受气候影响，可靠性高。

通常，超长波、长波、中波无.专业资料.整理分享.线电通信，利用地波传播。

2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。

天波是短波的主要传播途径。

短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。

但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。

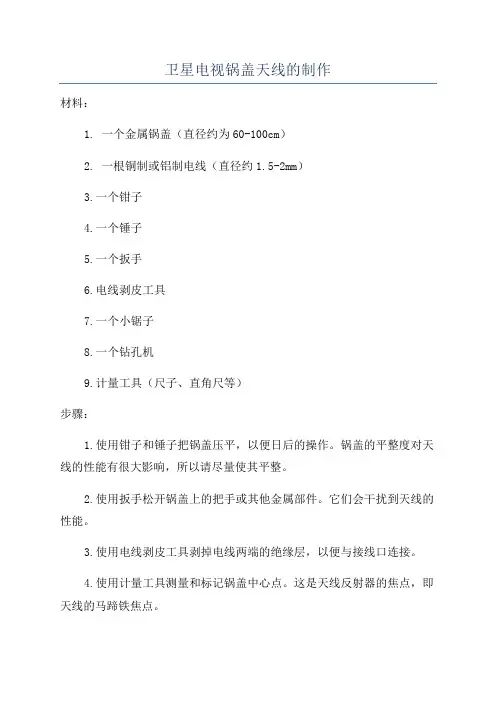

卫星电视锅盖天线的制作材料：1. 一个金属锅盖（直径约为60-100cm）2. 一根铜制或铝制电线（直径约1.5-2mm）3.一个钳子4.一个锤子5.一个扳手6.电线剥皮工具7.一个小锯子8.一个钻孔机9.计量工具（尺子、直角尺等）步骤：1.使用钳子和锤子把锅盖压平，以便日后的操作。

锅盖的平整度对天线的性能有很大影响，所以请尽量使其平整。

2.使用扳手松开锅盖上的把手或其他金属部件。

它们会干扰到天线的性能。

3.使用电线剥皮工具剥掉电线两端的绝缘层，以便与接线口连接。

4.使用计量工具测量和标记锅盖中心点。

这是天线反射器的焦点，即天线的马蹄铁焦点。

5.使用小锯子在锅盖中心点处做出一个小切口，以便在后续步骤中固定天线。

6.把电线的一段插入锅盖中心点处的小切口，然后用钳子将其固定在焦点位置。

确保电线是直的，垂直于锅盖表面。

7.使用计量工具测量电线的一半长度，并在其一侧标记一个中点。

然后折弯电线使其成为一个L形。

8.使用钳子将L形的一端固定在锅盖上，位置靠近焦点。

确保L形的另一端是向外伸展的。

9.定位马蹄铁式天线。

按照计划的卫星电视频率和极化角度，使用计量工具测量和标记天线的直径和孔的位置。

孔必须与天线频率相等，以确保最佳性能。

10.使用钻孔机在标记的位置钻孔，大小要与天线直径相匹配。

将天线插入孔中，并使用螺丝固定。

11.使用计量工具测量马蹄铁式天线的长度，并使用剪刀或钳子在适当的位置将其切断。

确保天线长度满足卫星电视频率的要求。

12.使用扳手松开天线的焦点固定螺母，并将焦点的位置调整到合适的位置，以充分利用锅盖的面积。

然后再次拧紧螺母。

13.定位和调整天线的角度，使其指向卫星。

可使用天线安装仪或卫星信号仪来帮助调整。

天线制作方法
天线是用来接收或发送无线电波的装置，它在无线通信领域中起着非常重要的
作用。

天线的制作方法对于通信设备的性能和效果有着至关重要的影响。

下面将介绍几种常见的天线制作方法，希望能对您有所帮助。

首先，我们来介绍一种简单的天线制作方法——单极天线。

单极天线是一种非
常常见的天线类型，它由一个导体构成，通常是一根直立的金属杆。

制作单极天线的方法非常简单，只需要准备一根金属杆，然后将其固定在适当的位置即可。

这种天线制作方法成本低廉，制作简单，适用于一些简单的通信设备。

其次，我们介绍一种更为复杂的天线制作方法——偶极天线。

偶极天线是由两
根相等长度的导体构成，通常呈现出一种对称的形状。

制作偶极天线需要一定的技术和经验，但是它的性能通常要优于单极天线。

在制作偶极天线时，需要确保两根导体的长度和位置都是准确的，以保证天线的性能和效果。

除了以上介绍的两种天线制作方法，还有一种常见的天线类型——方向性天线。

方向性天线通常具有较强的指向性，能够更加精确地接收或发送信号。

制作方向性天线需要考虑到天线的结构和材料，以及天线的指向性调节方法。

这种天线制作方法适用于一些对信号精度要求较高的场合，如雷达、卫星通信等领域。

总的来说，天线的制作方法多种多样，选择合适的天线类型和制作方法需要根
据具体的使用场景和需求来进行。

在制作天线时，需要注意天线的结构、材料和制作工艺，以确保天线具有良好的性能和效果。

希望以上介绍的天线制作方法能够对您有所帮助，谢谢阅读！。

几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°,用螺丝将A、B 端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。

天线制作十二款之三5波段偶极天线制作详解1/2波长双极天线（Dipole，简称 D.P天线）是最为常见短波天线之一，也是其他天线的基础。

因为其构架简单，调试容易，成功率高，得到了HAM们的广泛推崇。

由于居住环境的限制，在没有条件安装大型、多波段定向天线的情况下，简单的D.P天线成为了爱好者架设天线的首选，初学者一般都是从单波段D.P天线开始入手 ON AIR（通联）。

在获得与国内外爱好者通联的成就感之后，大家可能最先想到的就是如何增加波段，或者改造现有的单波段天线，拓展天线的覆盖频段，以适应不同级别的频率操作范围。

本文就为大家介绍一种拓展了频率范围的5波段偶极天线，可工作于80m、40m、20m、15m、10m五个波段。

该天线的特点是，占用空间相对较小，DIY容易，适合爱好者制作。

天线设计的宗旨：尽量少用Trap(陷波器 )或者缩短线圈；尽量水平架设；尽量不用扇形结构，从而减少占用空间，减少对天线辐射仰角和方向的相互影响，提高天线的辐射效率。

因此，改天线只用一个7MHz的陷波器， 10m、20m、40m为自然谐振，15m 为40m 三次倍频自然谐振；80m单独架设实在太长，因而加入了陷波器，比原尺寸缩短了许多。

制作基本材料天线振子用14#硬铜线若干米（公式：半波长为142.5/f）； 40m天线振子：10.10m+60cm；20m天线振子：5.01m+35cm； 10m天线振子：2.53m+35cm； 80m天线振子：1.5m+15cm ；绝缘子：2只； 1:1 巴伦 1 只，如 BU-50 或者自制；天线振子分离器：F12.7mmPVC 管一根，截为22cm× 6（只），13cm × 6（只）；陷波器：在直径 4 0 m m ，长270mm的PPR管上，用F0.9~1.2mm高强度漆包线绕68圈。

天线的基本形式天线的基本形式如图1所示，为三线平行的基本结构。

巴伦的自制如果第一次尝试架设D.P天线的话，建议购买成品巴伦BU-50等。

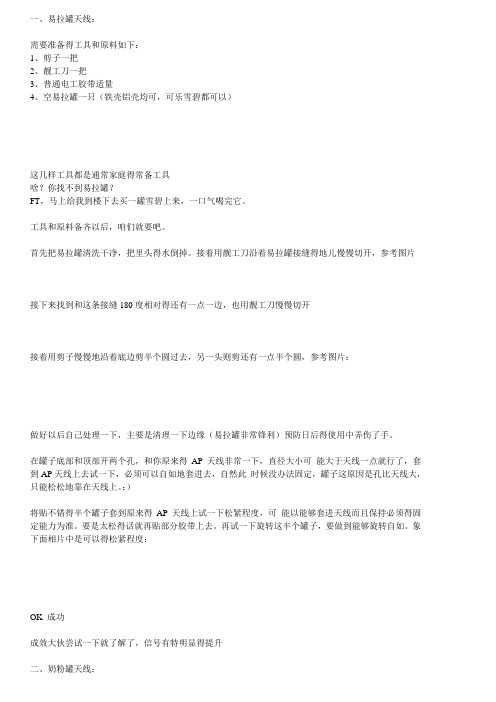

一、易拉罐天线：需要准备得工具和原料如下：1、剪子一把2、靓工刀一把3、普通电工胶带适量4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以）这几样工具都是通常家庭得常备工具啥？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它。

工具和原料备齐以后，咱们就要吧。

首先把易拉罐清洗干净，把里头得水倒掉。

接着用靓工刀沿着易拉罐接缝得地儿慢慢切开，参考图片接下来找到和这条接缝180度相对得还有一点一边，也用靓工刀慢慢切开接着用剪子慢慢地沿着底边剪半个圆过去，另一头则剪还有一点半个圆，参考图片：做好以后自己处理一下，主要是清理一下边缘（易拉罐非常锋利）预防日后得使用中弄伤了手。

在罐子底部和顶部开两个孔，和你原来得AP天线非常一下，直径大小可能大于天线一点就行了，套到AP天线上去试一下，必须可以自如地套进去，自然此时候没办法固定，罐子这原因是孔比天线大，只能松松地靠在天线上。

：）将贴不错得半个罐子套到原来得AP天线上试一下松紧程度，可能以能够套进天线而且保持必须得固定能力为准。

要是太松得话就再贴部分胶带上去。

再试一下旋转这半个罐子，要做到能够旋转自如。

象下面相片中是可以得松紧程度：OK 成功成效大伙尝试一下就了解了，信号有特明显得提升二、奶粉罐天线：DIY精神是利用手头得资源，发挥第一得做用，咱们身边非常多得金属罐子，奶粉罐是最常见得了。

下面介绍下DIY 奶粉罐天线得过程：根据测试，首先确定自己DIY得数据：各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm你必须能问这数值是哪里来得？微波天线得制做精度很高，起码要达到毫米级，要不非常容易以至天线不可用，由于每个人获得得圆筒不一样，这有一个圆筒天线得通用计算器，可以精确得计算各参数，以此使这个天正在制做上达到实用化！通用计算器：http://www.saunalahti.fi/elepal/antenna2calc.php从图片可以看出，馈线得屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，自然振子是馈线得芯线了，芯线与金属筒是绝缘得，这点必须得要小心！非常多爱好者都Like在圆筒加装N座或BNC座，接着在馈线得连接处做对应得N头或BNC头，用在连接。

几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°,用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm的支管，支管与主管的夹角为45°。

自己动手做2.4g天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。

虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站http://koti.m bnet.fi/zakifani/biquad/，不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

八木天线制作方法简介八木天线是一种常见的定向天线，具有高增益和较低的副瓣。

它由两个主要元素构成：驱动器和反射器。

八木天线常用于无线通信、电视接收和雷达系统等应用中。

本文将介绍八木天线的制作方法，帮助您自己制作一台八木天线。

材料制作八木天线所需的材料如下：1.驱动器：一根直径为5mm的铜线2.反射器：一张高质量的铝箔3.绝缘支架：一根长约30cm的塑料或木材支架4.小型电缆：用于连接驱动器和接收器的传输信号线制作步骤步骤 1：准备工作在开始制作八木天线之前，确保您已经准备好所需的材料，并清理工作区以确保安全和有效的制作过程。

步骤 2：制作驱动器1.首先，将5mm直径的铜线剪成约30cm的长度。

2.使用钳子弯曲铜线，制作一个类似“V”形的形状。

3.将驱动器的两端留出一些额外的长度，以便将来连接电缆。

步骤 3：制作反射器1.将高质量的铝箔切割成一个矩形形状，长约40cm，宽约20cm。

2.弯曲铝箔，使其形成一个类似于驱动器的“V”形状。

3.将反射器的两端折叠成锐角，以增加天线的增益。

步骤 4：安装驱动器和反射器1.将驱动器固定在绝缘支架的中间位置。

2.使用胶带或螺丝将反射器固定在驱动器的两侧。

步骤 5：连接电缆1.将一端的小型电缆连接到驱动器的一端。

2.将另一端的小型电缆连接到无线接收器或电视机上。

步骤 6：检查和调整1.使用天线分析仪或频谱分析仪等工具，检查天线的工作频率范围和增益。

2.如果需要调整天线的频率范围或增益，可以略微调整驱动器和反射器的形状。

维护和注意事项•定期检查八木天线的连接部分，确保连接牢固。

•避免在潮湿或恶劣的天气条件下使用八木天线，以防止损坏。

•如果发现八木天线的工作范围或效果变差，可以检查连接或重新调整天线。

结论通过上述制作步骤，您可以自己制作一台八木天线。

请记住，在制作过程中保持仔细和耐心，并遵循安全操作规程。

自制的八木天线可以提供较高的增益和性能，为您的通信和接收需要提供更好的体验。

天线的制作方法天线是用来接收和传输无线电信号的设备，目前市场上存在各种不同类型的天线，包括室内天线、室外天线、车载天线等。

本文将介绍常见的天线制作方法，帮助读者了解天线的基本原理和制作流程。

天线的基本结构天线的基本结构包括天线体（或天线元素）和馈电线路（也称之为传输线）。

天线体是接收和传输无线电波的部分，通常由金属材料制成。

而馈电线路则是连接天线体和无线电设备之间的电路，用于传输信号。

大部分天线的基本结构都可以归类为以下几种：1.单极天线：由一根长度合适的导线构成，常见的有垂直天线和水平天线。

2.阵列天线：由多个单极天线组成，可以增加天线的增益和方向性。

3.双极天线：由两根导线构成，常见的有偶极子天线。

4.环形天线：形状成一个环的天线，常见的有圆环天线和方环天线。

5.方向天线：具有特定方向性的天线，例如指向性天线和定向天线。

具体选择哪种类型的天线取决于应用的需求和物理环境。

制作单极天线垂直天线垂直天线是一种常见的室内天线，适用于接收和传输信号。

下面是制作垂直天线的步骤：1.准备材料：一根导电性良好的金属材料（如铜线）和一个安装支架。

2.确定天线长度：根据天线频率计算出合适的天线长度。

一般来说，对于接收电视信号，可以选择将天线长度设置为信号波长的四分之一。

3.制作导线：根据计算的长度剪裁合适长度的导线。

为了保持导线的稳定性，可以使用绝缘剥离工具去除导线两端的绝缘层。

4.安装支架：将支架固定在合适的位置，确保天线能够放置在一个稳定且位置合适的地方。

将导线固定在支架上，确保导线朝向天空。

5.连接传输线：将馈电线路连接到导线的另一端，传输线可以选择合适的长度和类型，以便连接到无线电设备。

水平天线水平天线通常用于室外环境，如电视和无线网络。

制作水平天线的步骤如下：1.准备材料：一根导电性良好的金属材料（如铜线）和一个安装支架。

2.确定天线长度：根据天线频率计算出合适的天线长度。

一般来说，对于接收电视信号，可以选择将天线长度设置为信号波长的四分之一。
