18db铜丝平板天线制作方法

18DB铜丝平板天线制作图纸一、天线概述及图纸准备本天线的图纸源自Anywlan版主“风筝”从国外挖回的个人珍藏。

据资料所述此天线理论增益在18.2db左右，本人DIY出来后测试实际增益在15-17db之间，因此非常接近于理论增益，而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好，该天线焊接点比较多，可能误差产生于焊接点处，另一个原因可能是反射板不平整。

我想只要找到好的反射板和有好的焊工，该天线做出来效果绝对是非常好的！原理图（文章尾部有图纸供下载）DIY天线要细心和有耐心，天线制作工艺的细致与否、材料的选择等都将直接影响天线的增益。

特别是远距离无线通信使用的定向天线，制作时偏差一毫米，到了一公里外的时候差别可就大了。

文章尾部有设计图纸供下载。

二、材料收集以及工具准备1、直径2mm的铜丝或者铝丝，优先选择铜丝，因为其阻值小、抗氧化能力强；2、尼龙扎线带，这个具体用处请往下看；固定天线用的扎带（五金店有售）3、闭路电视线线皮，用来支撑振子与反射板；4、一块大于392*308mm的反射板，可以用电脑机箱盖子（论坛某牛人就用的这玩意）或者薄铁皮或者铝板，因为当时找不到那么大的铝板，所以我用了两张铁皮铆在一起来做反射板，如何把两张铁皮如何铆接在一起是有技巧的；1) 把两张裁剪好的铁皮合在一起，使其对其不要晃动；2) 截取几节长5mm，直径1-2mm左右的铝线；3) 用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞，小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳，铝线穿过两层铁皮后每一边露出相同的长度；4) 用锤子斜敲一边露出来的铝线，弯曲度自己掌握好，不掉出来即可；5) 用锤子继续斜着敲打另一边露出来的铝线，铝线不活动为止；6) 把铁皮放在平整的地面上，用锤子使劲敲打铝线，铝线舒张开后就把两张铁皮铆接在一起了！铆接两张铁皮5、另外还需要准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。

DIY18db铜丝平板天线制作方法摘要：今天首先介绍一款18DB增益的铜丝制作的平板天线，4、最后是萨基姆760n与刚做的18db铜丝天线增益数据与下载测试：换铜丝平板天线后速度提至1.17MB/s今天首先介绍一款18DB增益的铜丝制作的平板天线，也希望大家能应用本文的内容做出一款好的天线来。

一、天线概述及图纸准备本天线的图纸源自Anywlan版主“风筝”从国外挖回的个人珍藏。

据资料所述此天线理论增益在18.2db左右，本人DIY出来后测试实际增益在15-17db之间，因此非常接近于理论增益，而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好，该天线焊接点比较多，可能误差产生于焊接点处，另一个原因可能是反射板不平整。

我想只要找到好的反射板和有好的焊工，该天线做出来效果绝对是非常好的！DIY天线要细心和有耐心，天线制作工艺的细致与否、材料的选择等都将直接影响天线的增益。

特别是远距离无线通信使用的定向天线，制作时偏差一毫米，到了一公里外的时候差别可就大了。

文章尾部有设计图纸供下载。

二、材料收集以及工具准备1、直径2mm的铜丝或者铝丝，优先选择铜丝，因为其阻值小、抗氧化能力强；2、尼龙扎线带，这个具体用处请往下看；固定天线用的扎带（五金店有售）3、闭路电视线线皮，用来支撑振子与反射板；4、一块大于392*308mm的反射板，可以用电脑机箱盖子（论坛某牛人就用的这玩意）或者薄铁皮或者铝板，因为当时找不到那么大的铝板，所以我用了两张铁皮铆在一起来做反射板，如何把两张铁皮如何铆接在一起是有技巧的；1) 把两张裁剪好的铁皮合在一起，使其对其不要晃动；2) 截取几节长5mm，直径1-2mm左右的铝线；3) 用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞，小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳，铝线穿过两层铁皮后每一边露出相同的长度；4) 用锤子斜敲一边露出来的铝线，弯曲度自己掌握好，不掉出来即可；5) 用锤子继续斜着敲打另一边露出来的铝线，铝线不活动为止；6) 把铁皮放在平整的地面上，用锤子使劲敲打铝线，铝线舒张开后就把两张铁皮铆接在一起了！铆接两张铁皮5、另外还需要准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。

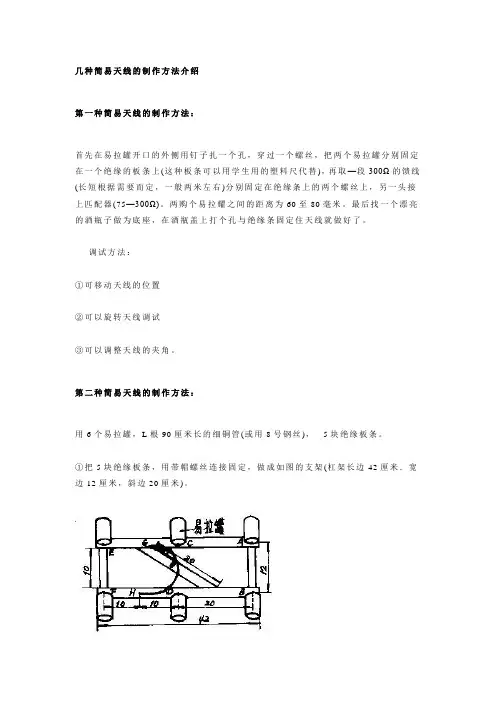

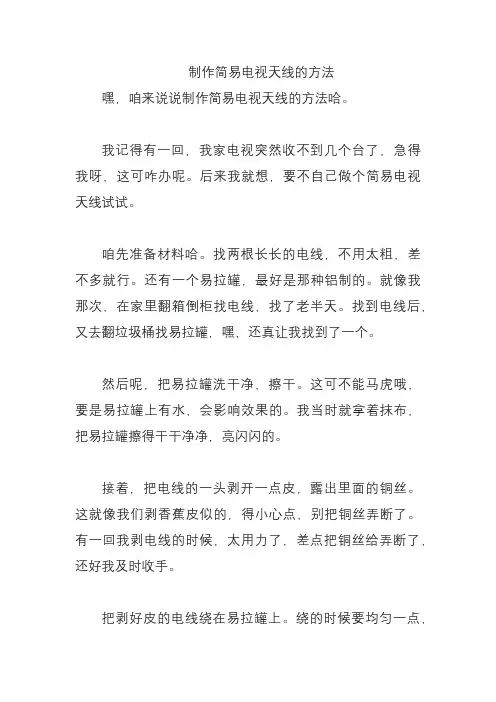

几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°,用螺丝将A、B 端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。

天线的制作方法摘要天线是无线通信中关键的组成部分，它能够接收和发送无线信号。

本文将介绍天线的基本原理以及如何制作天线。

1. 天线的基本原理天线是一种将电磁波转换为电流（接收）或将电流转换为电磁波（发送）的装置。

它由导体组成，通常以一定的形状和长度排列。

天线的性能取决于其结构和形状。

在无线通信中，天线的作用是将电磁波接收或发射到空中，以进行无线信号的传输。

天线的性能受多种因素影响，包括频率、极化、增益和方向性等。

2. 天线制作方法2.1 材料准备制作天线时，需要准备以下材料：•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤：步骤1：选择天线类型根据所需的应用选择天线类型。

常见的天线类型包括：•线性极化天线•方向性天线•短波天线•磁性天线步骤2：设计天线根据所选天线类型和要求，设计天线的尺寸和形状。

可以使用天线设计软件进行辅助设计。

步骤3：准备导电材料根据设计要求，选择合适的导电材料，如铜线，然后根据设计尺寸将其剪裁成相应的长度。

步骤4：制作天线元件根据设计要求，在导电材料上进行弯曲和连接，制作天线的元件。

使用螺丝和螺母来固定导线的位置。

步骤5：安装天线支架将制作好的天线元件安装在天线支架上。

确保天线元件与支架之间的连接稳固。

步骤6：连接电缆将电缆连接到天线元件上。

确保电缆与天线的连接良好。

步骤7：测试和调整完成天线的制作后，可以使用测试设备来测试其性能。

根据测试结果进行调整，直到达到预期的性能。

3. 结论通过本文，我们了解了天线的基本原理以及制作天线的方法。

制作天线需要选择合适的材料和工具，并遵循设计要求。

制作过程中，我们需要仔细连接和调整天线元件，以确保其良好的工作性能。

制作天线是一项具有挑战性的任务，但只要遵循正确的步骤，就可以制作出高性能的天线。

对于无线通信爱好者来说，掌握天线制作技术是很有价值的。

希望本文对您理解天线的制作方法有所帮助，能够在未来的项目中应用这些知识。

平板天线制作方法
平板天线制作方法如下所示：
1. 准备材料：金属板、直径为1/2波长的电缆（通常是同轴电缆）、焊锡、焊锡枪、螺丝刀和螺钉。

2. 根据需要选择金属板的大小，一般情况下金属板的长度为1/2波长，宽度为1/4波长。

3. 使用螺丝刀将金属板固定在所需位置，确保与地面保持良好接触。

4. 通过中心导线将电缆连接到金属板的一侧，使用焊锡和焊锡枪进行焊接。

5. 将电缆的外部屏蔽层剥离，将内部绝缘层露出。

6. 将内部绝缘层卷曲成圆形，并用焊锡固定在金属板的相对一侧。

这是为了实现天线的偶偶极性。

7. 完成焊接后，使用螺钉正确地将金属板和天线固定在所需位置。

8. 最后，将天线连接到所需的设备上，然后调整以获得最佳接收或发送信号效果。

需要注意的是，这只是平板天线的一种简单制作方法，实际制作过程可能会因天线设计和材料的不同而有所变化。

如果不熟悉电气安装或无线电原理，建议在制作天线前咨询专业人士或参考相关的文献。

-12DB全向cu天线全程制作与测试看到坛子里有关全向天线的制作相对较少，尤其是高增益全向天线。

尽管开槽天线增益高，但成本和制作难度都较大，一般坛友难以DIY。

对于用电缆制作的全向天线，本人也研究了一段时间，无奈制作精度较高，一直不敢下手。

最终还是把材料定位在cu上，毕竟价格低廉，精度容易掌握。

以下是原设计图，可惜没有给出DB增益，不过从其长度来看，估计在9DB以上（四级）。

为凸显高增益，本人制作了9级来进行试验(估计12DB左右)。

材料如下：1.5mm2(d=1.38)导线1米；直径3毫米铜管600mm；10毫米铜管30mm 1米PVC穿线管;热容胶两根；1个SMA母头。

总成本15两银子，对于缺金少银的坛友是不是有点心动，那就赶快动手DIY吧！原设计图:第一步，将一段直径10毫米铜管截成30 mm, 精度要高，如下图：第二步，参照原设计图的制作方法，将cu做成9段螺旋，如下图：第三步，将直径3毫米铜管截成10段，每段长56.5 mm, 精度要高，如下图：第四步，底座的装配，首先剪一段50-1.5馈线，去掉屏蔽层。

然后焊在SMA 母头的探针上。

天线与SMA连接的导线，可直接用50-1.5馈线或一小段闭路线或粗一点的同轴电缆，如图：最后将10mm铜管与SMA母头焊接上，底座大功告成。

第五步，天线的装配，这一步全是重复工作。

依次将3毫米铜管和螺旋cu 段焊接在底座上即可。

最后一步给天线穿上外套, 用热容胶把天线两端和PVC穿线管固定。

到此，工程全部完工，等待测试。

天线测试：为了判断这款天线到底有多大增益，参照的全向天线是LINKSYS 3.5DB，暂且把它当作标准天线吧。

考虑到高增益全向对近距离信号放大作用不大,所以测试软件采用inssider, 对所有接收信号进行比较. (网卡为神卡1500) LINKSYS 3.5信号图如下:cu12DB天线信号图如下:测试结果: 从测试图来看, 由于信号较近, 信号强度不但没有增加,反而减少了, 看样子也符合高增益全向天线的特点, 而且比LINKSYS 3.5多了３个信号，更说明这种类型天线适合远距离接收．对于成品高增益玻璃钢全向天线也是如此，所以坛友在选购全向天线上，切记要谨慎，以免造成不必要的麻烦.。

商业天线(24 dBi/27 dBi,覆盖范围4公里)这个反射面天线尺寸是：宽度：87厘米长度：91厘米反射面网格尺寸： 2.5厘米×1厘米反射面伸出到偶极子的方管长度是30厘米和面积是2.5厘米× 2.5厘米。

收集器的尺寸:尺寸图纸如下:天线成品图片:2.4Ghz Yagui天线(17dbi和60cm垂直极化) 设计图的尺寸:从左向右1,2 (21)铜线的直径2毫米环形八木天线 2.4GHz 14 dBi 实际图:设计图:反射面R1的尺寸:(黄铜板直径123毫米x0.5毫米厚)使用的铜管直径为12毫米,圆环使用的铜线直径为1.5毫米. 1米的长度和22个圆环，使增益大约为14dbi50厘米长度和11个圆环的天线,使增益大约为11dbi直径4毫米x 长度60毫米的一根铜管。

穿入RG - 316同轴电缆,与接驳器连接. 准备: 35毫米，34毫米，40毫米直径的任何材料的管子各一根. 直径35毫米的管子制作1-12的导向器圆环直径34毫米的管子制作13至22的导向器圆环,其中两个圆环切除4mm 长,作为导向器21,22. 直径40毫米的管子制作123毫米的接驳器和135毫米的反射面2.导向器22后留7.5厘米长结束,使的天线长度为102厘米.(从R1开始计算) 按照表上给出的位置把圆环焊接到12mm 直径的铜管上即可完成该天线的制作.Amos 天线增益为12 dBi天线成品图:天线设计图纸和尺寸:接线头和接线电缆详细介绍:1/2波长1:4巴伦的同轴电缆. RG-316 (v=0,697): 长度43mm RG-58 (v=0,66): 长度40,7mm CFD200 (v=0,83): 长度51mm实际图:设计图(尺寸):铜管制作图:2.4G定向天线,增益17 dBi一.成品图:二.设计图(尺寸):9dBi增益天线完成的天线图:使用直径1-2mm的铜线.设计图及尺寸:Moxon - 6 dBi天线效果图:结构和设计图(尺寸):Interline 平面定向天线,增益14dBi@2,4GHz结构图:设计图及尺寸:平板与反射面距离为5mm.ANTENA 16 dBi's ( 平板PCB ) 打印图:ANTENA 19dBi's ( 平板PCB ) 打印图:平板SMC天线11 dBi增益结构图:印刷图:12根元件的八木天线,增益16dBi 天线原图:设计图及尺寸:1. 需要直径2.5mm的电缆芯作为商用,家用只要1.6mm的铜线即可.2. 6x6mm 450mm长的小木棍3. RG174同轴电缆.用8mm的钻头来弯曲偏振子.I nterline双矩形8 dBi天线图中细线条的宽度1.5毫米.Cisco 平板天线6.5dBi 增益产品图:打印图纸:自制平板天线实物图:打印图纸:平板天线,增益6dBi 实物标识图:多偏振天线,增益17dBi4,6,8个矩形天线设计PCW-24-08012-01八木12,16,17和19 dBi增益天线12 dBi16 dBi17 dBi19 dBi2.425GHZ螺旋天线材料准备:一.1根55cm长内经40mm,外经42-43mm的PVC管子.二.1个内经40mm的端盖三.1个130mm直径的PVC端盖四.几米长的1mm直径的铜线打印图纸:Cλ= 0.75 到1.33 λ圆周长Sλ= 0.2126 Cλ到0.2867 Cλ管子的轴向长度G = 0.8 到1.1 λ圆板的直径/ 反射器Cλ= πDλ周长是π乘直径管子的直径是固定的, 即PVC管子直径42mm.中心频率(2.425GHz)的波长是l = 0.123711 metres.Cλ = π * 0.042m = 0.13195m= 1.066 λSλ = 0.3183 * 0.13195m = 0.042mG = 1.05 λ = 0.130mGain = 11.8 + 10log10(Cλ * Cλ * n * Sλ) n是缠绕的线圈数. Gain = 11.8 + 10log10(1.066 * 1.066 * 13 * 0.31830)= 18.5dBi第二种方法:G = 11.8 + 10 * log {(C/λ)^2 * N * d} dBi (1)Z = 140 * (C/λ) Ohm (2)λ = (0.3/2.43) = 0.1234567 m (12.34 cm) (3)线圈的直径= (λ/pi) = 39.3 mm (4)With D = 42 mm, C = 42*pi = 132 mm (值1.07 λ) (5)Now d = 0.25C = 0.25*132 = 33 mm (6)Z = 140 * (C/λ) = 140*{(42*pi)/123.4} = 150 Ohm (7)。
