鲁班算量2008(安装专业版)培训提纲给排水基本命令操作1、管道的布置(1)水平管的布置点击属性定义栏,定义好需要布置的管道规格材质,接下来布置管道,点击布置水平管道出现对话框,输入楼层的相对标高,布置水平管道,方式有三种,任意布管道、墙角部管道、沿线部管道,这三种在画管道时可以随时切换使用。
(2)立管的布置点击布置立管,弹出“立管布置”窗口,如果是主立管道我们就输入工程相对标高,如果是短立管我们就输入楼层相对标高;注意:工程相对标高和楼层相对标高的区别,主立管和短立管的含义。
(3)多管的布置左键单击布置多管的命令,弹出对话框如图,我们可以根据工程增加要布置的管道,改相它们的对标高和距基点的距离,输完之后我们就可以布置多管了,布置完之后我们可以通过三维来看一下空间立体形式。
(4)线变管该命令主要是用于把已绘制的线条或cad图形中的线转变成指定的管道。
点击线变管按钮,点选变管线的线,右键确认。
(5)生成扣管该命令主要是用于把一根水平管分成上下不同标高的两根管,并在相交点自动生成立管;或把两根不同标高的水平管连接起来并在交点处生成立管。
根据命令行提示操作。
(6)软管点击软管按钮软件属性工具栏自动跳转到管道—软管构件中,选择要布置的软管的名称,同时命令行提示:请选择第一点[R-选择参考点]:选择布置软管的第一点,再按照命令行提示依次选择软管的其他布置点。
(7)管道坡度点击管道坡度按钮,软件属性工具栏自动跳转到管道—给水管构件中,选择要布置的管道的名称,根据命令行提示操作。
注意:如果管道坡度设置错误,再执行次管道坡度命令即可。
小节备注:2、喷淋(1)任意喷头点击任意喷头按钮软件属性工具栏自动跳转到附件—喷淋头构件中,选择要布置的喷头的名称,同时弹出对话框如下图在该对话框中输入喷头的标高位置,同时命令行提示:请指定插入点[R-选参考点]:,左键点击需要布置喷头的位置,布置完成后右键确认退出。
(2)矩形喷头点击矩形喷头按钮软件属性工具栏自动跳转到附件—喷淋头构件中,同时弹出如图的对话框:1.布置数量:在该对话框中输入批量布置喷头的“行数”和“列数”,这里的行数和列数在软件布置过程中是固定的,每个喷头间的间距软件根据所选择布置围和布置个数自动调整。
培训教程(土建版)第一章软件建模算量流程介绍一、拿到蓝图,第一步该做什么?1、查看建筑和结构的总说明:目的:为了了解各个构件的属性参数,例如:砼、砂浆的强度,墙厚等等;2、查看建筑剖面图及图纸目录:目的:进行工程管理、楼层层高设置;3、查看建筑图与结构图的标准层是否一致:目的:为了在楼层设置中设置好正确的标注层;4、选择一张最理想的的图纸作为算量的开始层:目的:构件删除远比构件绘制容易。
二、我们可以用软件算那些东西?1、一张“鲁班算量”平面图即表示一个楼层中的建筑、结构构件,如果是几个标准层,则表示几个楼层中的建筑、结构构件。
2、从工程量计算的角度,一种构件可以包含多种计算项目,如下图2.1表示墙体可以计算的项目:图2.13、一张算量平面图中究竟表达了哪些构件呢?如图2.1的上中下三图,它门分别表示了顶层算量平面图、中间某层算量平面图、基础算量平面图中所表达的构件及其在空间的位置。
图2.1三、蓝图与软件建模进度的对应关系1、在建立模型的过程中,可以依据单张蓝图进行工作,特别是在绘制算量平面图时,暂时用不到的图形不必理会。
以下是所需蓝图与工作进度的关系:2、正如上表所示,实际的工程图纸中结构图关于楼层的称呼与鲁班算量软件中关于楼层的称呼有些不一致。
如上:算量平面中,要布置某工程第一层的楼板与梁,在实际工程图纸中这一层的梁板是被放在“二层结构平面图或二层梁布置图”中的。
第二章建模注意点■建模前应做的工作:1、浏览建筑和结构图,熟悉设计说明,了解砼等级、墙体类型等基础参数,以便做好属性设置;2、找出图纸的规律:是否有标准层、是否存在对称或相同的区域等,对称位置可以镜像,相同的可以复制,避免重复建模;3、设置软件参数,比如自动保存时间、右键功能、捕捉点等等。
■工程设置问题:1、楼层的划分要特别注意建筑和结构是否统一,比如建筑图3-9层是标准层,但梁结构层是3-6层一样,7,8,9分别不同,那么楼层设置就需要设置为3-6层是标准层,其他的分列;2、工程设置里的砼等级和砂浆等级是针对于整个楼层的构件,如果梁、柱等构件的等级不一样,则在构件属性定义里单独调整即可;3、自然地坪标高与土方有关,室外设计地坪标高与外墙装饰及外墙脚手架有关。

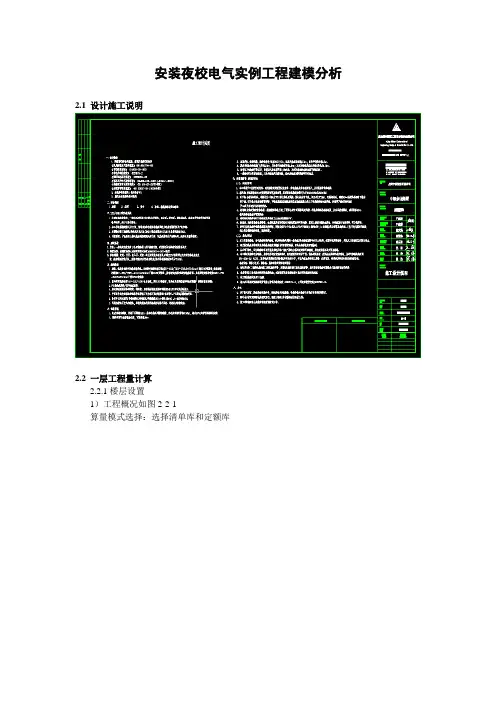

安装夜校电气实例工程建模分析2.1 设计施工说明2.2 一层工程量计算2.2.1楼层设置1)工程概况如图2-2-1算量模式选择:选择清单库和定额库图2-2-12)楼层设置la 从图纸中,可以了解到该工程共3层,其中1个地下室。
b屋顶层的避雷带需新建个楼层进行建模操作。
图2-2-2注意:a)、黄颜色区域不准许进行更改,基础层,室外设计地坪标高和自然地坪标高可以不予考虑。
b)、工程楼层设置,可以在建模过程灵活的进行修改,但是必须保证各楼层的连贯性和cad图形文件对应正确。
c)、标准层的楼层遇到特殊情况,需要分开设置时,可利用软件的楼层复制命令进行复制,之后进行局部修改。
2.2.2电子文档转化概述CAD电子文档,指的是从设计部门拷贝来的设计文件(磁盘文件),这些文件应该是dwg格式的文件(AutoCAD的图形文件),本软件可以把他们转化为算量平面图。
本软件支持CAD数据转换,并且提倡用户使用此功能。
同时我们要提醒用户在以下问题上能有一个正确的认识:正确的计算工程量,应该使用具有法定依据的以纸介质提供的施工蓝图,而用磁盘文件方式提供的施工图纸,只是设计部门设计过程中的中间数据文件,可能与蓝图存在差异,找出这种差异,是您必须要进行的工作。
下列因素可能导致差异的存在:在设计部门,从磁盘文件到蓝图要经过校对、审核、整改。
交付到甲方以后,要经过多方的图纸会审,会审产生的对图纸的变更,直接反映到图纸上。
其它因素,现阶段各设计单位、甚至同一单位不同的设计人员,表达设计思想和设计内容的习惯相差很大,设计的图纸千差万别,因此转化过程中会遇到不同的问题,这就需要灵活运用,将转化与描图融为一体。
(3)dwg文件转化等工具的使用在下拉菜单的“CAD转化”栏目中,设置了一些工具,从而增强了软件的功能。
2.2.3 CAD文件调入(1)CAD文件调入:执行下拉菜单【CAD转化】→[CAD文件调入]命令,找到CAD 图纸的路径,选择要打开的CAD图纸,如图2-2-3,点击“打开”按钮。
