鲁班锁ppt课件

孔明锁制做步骤
3. 画线 参照孔明锁三根桩 的模型，用铅笔和直 尺在长木条上画好线。 划线意长木条的搜个 面都要画上，以免后 面切割时误切。
孔明锁制做步骤
4. 第一次凹槽加工。 根据画好的线，用手工锯先锯出2厘米×1厘米×2厘 米的凹槽，然后用羊角锤和凿子将切割的部分凿去，并 用木工锉将凹槽表面打磨平整，三根桩都如此加工。
孔明锁制做步骤
6.组装调试孔明锁 第二根桩正方体开口朝左上方，将第一根桩如图1打在 第二根桩上，第三根桩开口如图2朝向搭在第一根桩上， 平推进第一根桩和第二根桩的相交处，逆时针旋转第一根 桩，组装完成。
思考讨论
怎样利用所给材料制作一个孔明锁 呢？请同学们以小组为单位讨论一下制 作的方法和过程。
注意： 1.使用手工锯时，木板必须夹紧不能松动， 一面木条折断伤人。 2.防止木工锯割伤手。 3.使用凿子、锤子时小心，以免伤手。
活动准备
想一想：制作一个孔明锁，需要准备哪些 工具和材料呢？
孔明ቤተ መጻሕፍቲ ባይዱ制做步骤
1.认识孔明锁模型 组装好的孔明锁是十字立体结构，拆开后三根 桩如图片所示，三根长、款、高都是相同的，其 中有两根结构是一样的，锯掉的部分是一样的， 其余两根则不同。
孔明锁制做步骤
2. 下料 根据准备好的木条，我们今天来设计制作一个 2厘米×2厘米×8厘米的孔明锁。在长木条上标 出三段8厘米的分割线，然后将长木条放在操作 台上固定好，用手工锯进行切割。锯完后，用木 工锉或砂纸将三根桩打磨光滑，以免扎手。
动手操作
同学们让我们一起来动手制作孔明锁吧。
劳动评价
评价标准
自我评价 同学评价 老师/家长评价
认识孔明锁的模型，掌握制作
方法
正确、熟练、安全使用手工锯、

2
鲁班锁
鲁班锁，也叫八卦锁、孔明锁，是中国古代传统的 土木建筑固定结合器，它起源于中国古代建筑中首创的榫 卯结构。相传由春秋末期到战国初期的鲁班发明。（另传 说有三国时期诸葛亮发明）这种三维的拼插器具内部的凹 凸部分（即榫卯结构）啮合，十分巧妙。 鲁班锁类玩具 比较多，形状和内部的构造各不相同，一般都是易拆难装。 拼装时需要仔细观察，认真思考，分析其内部结构。它有 利于开发大脑，灵活手指，是一种很好的益智玩具。
1

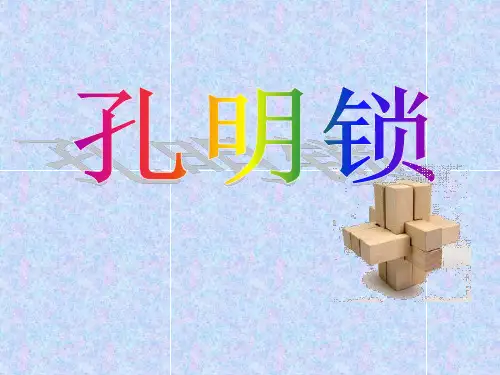

孔明锁
孔明锁，相传是三国时期诸葛孔明根 据八卦玄学的原理发明的一种玩具，曾广 泛流传于民间。是中国古代传统的土木建 筑固定结合器，民间还有“别闷棍”“六 子联方”“莫奈何”“难人木”等叫法。 不用钉子和绳子，完全靠自身结构的连接 支撑，就像一张纸对折一下就能够立得起 来，展现了一种看似简单，却凝结着不平 凡的智慧。
4
5
2019/10/18
6
7
8
9
10
2019/10/18
11
在没有钉子绳子的情况下，你能将六根木条交叉固定 在一起吗？木匠祖师就发明了一种方法，用一种咬合的方 式把三组木条垂直相交固定，这种咬合在建筑上被广泛应 用，在三国时期孔明把鲁班的这种发明制成了一种玩具— —孔明锁。原创为木质结构，外观看是严丝合缝的十字立 方体，动动脑筋可拆解，装上可不是那么容易的。重现远 古智慧，别让古人留给我们的财富在我们这一代人手中丢 失。
民间按照榫卯结构逐渐触类旁通，又在标准孔明锁的基础上派生出
了许多其他高难度的孔明锁，种类复杂多变，下面列出一般比较常见
的13种：
1、大小孔明锁 4、十二方锁
2、四季锁
3、孔明连环锁
5、正方锁（方角鲁班球）
6、二十四锁（分A类和B类）

28
5.组装
29
铅笔，橡皮，砂纸等。
21
制作工艺过程
1.下料
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画）
10
11
鲁班锁2#构件零件图
12
13
鲁班锁3#构件零件图
14
15
鲁班锁4#构件零件图
16
17
鲁班锁5#构件零件图
18
19
鲁班锁6#构件零件图
220 × 650 一根；
制作工具：钳工台钳、钢锯，锉刀，凿子或
者刻刀，钉锤，钢板尺，直角尺、
以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
22
划线
注意:线一定要细
画出沿木条长棱方向的中心线
2-3mm 分割线之间的距离大约
，方便打磨加工
23
画好一根,对齐其余四根,用钢尺划线,先画 中线,以中线为基准,画出中间的40mm
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
鲁班锁的六根构件
5
1.绘制草图 2.绘制构件图
6
7
8
9

.
22
Step21：将标记红点的长条回 位
.
23
完成
.
24
.
25
谢谢观看！
右
左
.
前
7
Step6：取三根短条
.
8
Step7：如图放入标记红点的短条
右 左
前
.
9
Step8:放入另一短条
.
10
Step9:扣上第三根短条
.
11
Step10：取三根短条
左 前
.
12
Step11:如图放入标记红点的短条
右 右
前
前
.
13
Step12:如图放入标记黑点的短条 前
右
.
14
Step13:如图放入第三根短条
右
前
.
15
Step14:移动第三根短条
前
.
右
16
Step15：向上移动标记 黑点的长条
右
前
.
17
Step16：向右移动标记黑 点的短条
前
.
右
18
Step17：取最后三根短条
.
19
Step18：放入标记红点的短条
后 右
.
20
Step19:放入标记黑点的短条 左 后
.
21
Step20:放入最后一短条
鲁班锁---24根拼装步骤
.
1
First 挑拣相同形状的木条并排列好
.
2
Step1 搭好此结构 后
左
前
.
右
3
Step2 搭好此结构
左tep3 将step1抬起套住step2

2023-10-27
《鲁班锁课件》
contents
目录
鲁班锁简介鲁班锁的数学原理鲁班锁的解法与技巧鲁班锁的应用与价值鲁班锁的发展与传承
鲁班锁简介
01
鲁班锁的起源
鲁班锁是中国古代传统工艺品，起源于春秋战国时期，相传由木匠祖师鲁班发明。
鲁班锁的传说
据传，鲁班为了测试儿子们的智慧，用六根木条制作了一件复杂的木制玩具，即鲁班锁。
发展历程
鲁班锁的传承主要依靠家族传承、师徒传承和民间手工艺人之间的交流学习。
传承方式
鲁班锁制作技艺的传承人及传承方式
鲁班锁制作技艺的代表性传承人有杨耀、吴云初等。
代表性传承人
传承人通过家族传承、师徒传承和民间手工艺人之间的交流学习等方式，将鲁班锁制作技艺传承给下一代。
传承方式
创新方向
当代的鲁班锁制作技艺在保留传统的基础上，不断尝试创新，将现代科技、文化元素等融入传统工艺中。
制作材料
鲁班锁的制作工艺十分复杂，需要经过选材、雕刻、打磨、组装等多个步骤。每一个步骤都需要精湛的技艺和经验。
制作工艺
鲁班锁的制作材料与工艺
鲁班锁的数学原理
02
六角鲁班锁的数学原理
六角鲁班锁是一种经典的鲁班锁类型，它由六个呈对称分布的木片组成，每个木片的一端具有凸出的榫眼，另一端具有凹进的卯眼。
八角鲁班锁的数学原理
八角鲁班锁是一种较为复杂的鲁班锁类型，它由八个呈对称分布的木片组成，每个木片的一端具有凸出的榫眼，另一端具有凹进的卯眼。
通过调节榫眼和卯眼之间的位置，可以使得八个木片按照不同的方式拼合在一起，形成一种具有固定形状的鲁班锁。
圆形鲁班锁的数学原理
圆形鲁班锁是一种较为特殊的鲁班锁类型，它由多个呈圆周分布的木片组成，每个木片的一端具有凸出的榫眼，另一端具有凹进的卯眼。

写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
10
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
孔明锁的种类
孔明锁的种类各式各样，千其百怪。其中以最常见的六根（第一 代、第二代或A类，B类）和九根的孔明锁（第三代或C类）最为著 名。其中，六根的孔明锁又按照地区、设计理念的不同，在构造上也 不同。按照榫形，目前把六根孔明锁主要分为两大类：A类和B类。 当然，六根孔明锁的榫形是远远不局限于这两种的。九根孔明锁，挑 选其中的若干根，可以完成“六合榫”、“七星结”、“八达扣”、 “鲁班锁”。九种榫形要同时满足不同数量实现四种咬合结构，实为 不易之事。
鲁班锁
鲁班锁，也叫八卦锁、孔明锁，是中国古代传统的 土木建筑固定结合器，它起源于中国古代建筑中首创的榫 卯结构。相传由春秋末期到战国初期的鲁班发明。（另传 说有三国时期诸葛亮发明）这种三维的拼插器具内部的凹 凸部分（即榫卯结构）啮合，十分巧妙。 鲁班锁类玩具 比较多，形状和内部的构造各不相同，一般都是易拆难装。 拼装时需要仔细观察，认真思考，分析其内部结构。它有 利于开发大脑，灵活手指，是一种很好的益智玩具。
民间按照榫卯结构逐渐触类旁通，又在标准孔明锁的基础上派生出
了许多其他高难度的孔明锁，种类复杂多变，下面列出一般比较常见
的13种：
1、大小孔明锁பைடு நூலகம்
2、四季锁
3、孔明连环锁
4、十二方锁
5、正方锁（方角鲁班球）
6、二十四锁（分A类和B类）

《制作鲁班锁》ppt课件
目 录
• 鲁班锁简介 • 制作鲁班锁的材料与工具 • 鲁班锁的制作步骤 • 鲁班锁的玩法与技巧 • 鲁班锁的文化内涵与价值 • 鲁班锁的拓展与延伸
01
鲁班锁简介
鲁班锁的历史背景
鲁班锁源于中国古代的建筑木 工，相传为春秋时期的鲁班所 创。
鲁班锁的起源与古代建筑设计 和木工技艺的发展密切相关， 是古代工匠智慧的结晶。
鲁班锁的应用场景
鲁班锁在古代主要用于建筑设计和木工技艺的练习，是木工师傅必备的技能之一。
随着时间的推移，鲁班锁逐渐演变为一种益智玩具，广泛应用于家庭、学校和培训 机构等场合。
现代社会中，鲁班锁也成为了一种文化符号，代表着中国古代智慧和工艺的传承。
02
制作鲁班锁的材料与工具
材料的选择
01
02
03
能力。
THANKS
感谢观看
鲁班锁的出现，不仅体现了古 代建筑工艺的精湛，也丰富了 中华文化的内涵。
鲁班锁的种类与特点
鲁班锁种类繁多，按照结构可分为不 同类型，如六根型、九根型、十二根 型等。
不同种类的鲁班锁在难度和玩法上有 所差异，适合不同年龄段的玩家挑战 。
鲁班锁的特点在于其巧妙的结构和精 湛的工艺，通过简单的木条组合，形 成稳定且复杂的结构，具有很高的益 智性和挑战性。
将内部结构如轴、槽等安装到 基础框架上。
细节调整
对各部分进行精细调整，确保 整体结构稳固。
表面处理
根据材料特性，进行适当的表 面处理，如打磨、上漆等。
制作完成后的检查与调整
完整性检查
确认鲁班锁各部分完整，没有遗漏或损坏。
细节调整
根据检查结果，对不合适的部分进行调整。
结构稳固性检查
