斜等轴测图 p = q = r 斜二轴测图 p = r q 斜三轴测图 p q r
正等轴测图
斜二轴测图
继续？
结束？

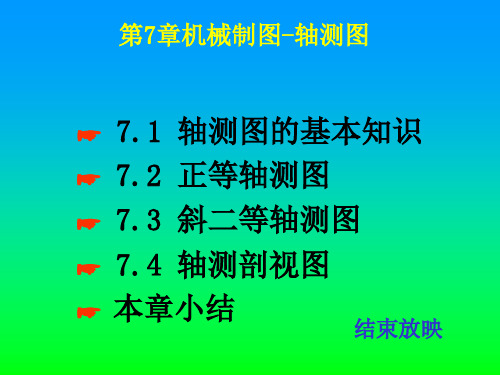

7.2 正等轴测图
一、轴间角与轴向伸缩系数
Z1
O1
X1
Y1
轴向伸缩系数：p = q = r = 0.82
简化轴向伸缩系数：p = q = r = 1
轴间角： X1O1Y1 = X1O1Z1 = Y1O1Z1 = 120°
二、斜二轴测图画法
平行于各坐标面的圆的画法
☆平行于V面的圆仍为圆，反映 实形。
☆平行于H面的圆为椭圆，长轴 对O1X1轴偏转7°,长轴≈1.06d, 短轴≈0.33d
☆平行于W面的圆与平行于H面的 圆的椭圆形状相同，长轴对 O1Z1轴偏转7°。
由于两个椭圆的作图相当繁，所以当物体这 两个方向上有圆时，一般不用斜二轴测图，而采 用正等轴测图。
用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图。
二、轴测轴、轴间角和轴向伸缩系数
1. 轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影
叫做轴测轴，轴测轴间的夹角叫做轴间角。
投影面
X1 Z
Z1
O1
Y1
Z
X
O
Y
Z1 投影面
O1 X1
Y1
O
正轴测
斜轴测
X
Y
物体上 OX， OY， OZ
★定后端面的圆心，画后端面
的圆弧
★定后端面的切点D２、G２、E２ ★作公切线
继续？
结束？
7.3 斜二轴等测图
一、轴向伸缩系数和轴间角
1:1 1:1
Z1
X1 1:1 O1 45° Y1

15
15
机械制图
3 圆柱正等轴测图的画法
第7章 轴测图
①② 顶④③以面作擦顶圆作出去面，出轴作圆将两测图的顶椭轴线圆面圆O，心四1的X描为段1公、深原圆切O，点弧1线Y完O圆1、成，心O圆确沿1Z柱定1Z，轴的坐用向正标菱下等轴形平轴O四X移测、心h图O，法Y画、画出O出Z底圆
因此，已知轴间角和轴向伸缩系数，就可以沿着轴向度量画出 物体上的各点和线段，从而画出整个物体的轴测投影。
4
4
机械制图
第7章 轴测图
2 轴测图的种类 正轴测图
轴测图
正等轴测图 正二轴测图 正三轴测图
p1 = q1 = r1 p1= r1 q1 p1 q1 r1
斜等轴测图 p1 = q1 = r1 ▲ 斜轴测图 斜二轴测图 p1= r1 q1
对于X轴、Y轴和Z轴的轴向伸缩系数，分别用p1、q1、r1表示。
3
3
机械制图
第7章 轴测图
2）轴测图的基本性质
➢ 物体上相互平行的线段的轴测投影仍相互平行。
➢ 物体上两平行线段或同一直线上的两线段长度之比， 其
轴测投影保持不变。
➢ 物体上平行于轴测投影面的直线和平面，在轴测图上反映
实长和实形。
由性质可知，与坐标轴平行的线段的轴测投影长度等于线段 的空间实长与相应的轴向伸缩系数的乘积。
顶面，先确定顶面各顶点的坐标， 有利于沿Z轴方向从上向下量取棱 柱高度h，可避免画很多多余作图 线，使作图简化。
9
9
机械制图
第7章 轴测图
作图步骤：
①②的中形方心作体法位出分，置轴析在，测，轴并轴确O确O1定X1定X1坐上1坐、标量标O轴取1轴Y。O1O、1将XCO、1直=1ZO角11Y，F坐；1并=标o在c系=其o原f上；点采在O用轴放坐O在1标Y顶1量上面取量取 O1A1=O1B1=oa=ob，过A1、B1分别作D1E1//G1H1//O1X1，并使 D1E1、G1H1等于六边形的边长，连接依次连接各点， 可得正六棱柱的顶面；

2.根据轴向伸缩系数不同分类： ①等测轴测图：三个轴向伸缩系数均相等。 ②二测轴测图：只有两个轴向伸缩系数相等。 ③三测轴测图：三个轴向伸缩系数均不相等。
正等测
轴测投影图
正轴测投影图 斜轴测投影图
正二测 正三测
斜等测 斜二测 斜三测
工程 上使用较 多的是正 等测和斜 二测，本 章只介绍 这两种轴 测图的画 法。
Z X
O
Y
③ 圆柱的正等测图
先在给出的视图上定出坐标轴、原点的位置，并作 圆的外切正方形；再画轴测轴及圆外切正方形的正等 测图的菱形，用菱形法画顶面和底面上椭圆；然后作 两椭圆的公切线；最后擦去多余作图线，描深后即完 成全图。
z’
o’ x’
x y
Z X
O
Y
五、斜二测
在斜二测图中，轴测轴X1和Z1仍为水平方向和铅垂方向， 即轴间角∠X1O1Z1=90º，物体上平行于坐标XOZ的平面图形都 能反映实形，轴向伸缩系数p=r=2q=1。为了作图简便，并使
a' c'e' e
a
d'f' b' f b
F E
A
Z BX
O
D
C Y
c
d
2.曲面立体的正等测图
①平行于坐标面圆的正等测图画法 ②圆角的正等测图画法 ③圆柱的正等测图
① 平行于坐标面圆的正等测图画法
常见的回转体有圆柱、圆锥、圆球、圆台等。在作回转体的 轴测图时，首先要解决圆的轴测图画法问题。圆的正等测图是椭 圆，三个坐标面或其平行面上的圆的正等测图是大小相等、形状 相同的椭圆，只是长短轴方向不同，如图所示，其长轴的方向与 和该坐标面垂直的轴测轴垂直，短轴方向与和该坐标面垂直的轴 测轴平行。

Ⅱ
h2
Ⅲ
12a1
12a2 1
b2
第19页/共45页
7.2 正轴测投影
7.2.2 正二等测轴测图
例4.4 已知组合体投影图，求作正二测轴测图
Ⅰ Ⅱ
h2
Ⅲ
12a1
第20页/共45页
7.2 正轴测投影
7.2.2 正二等测轴测图
例4.4 已知组合体投影图，求作正二测轴测图
Ⅰ Ⅱ
h2
Ⅲ
12a1
第21页/共45页
7.4.2 轴测图的直观性分析 5）合理选择投影方向
(a)正投影图 (b)左前上向右后下 (c)右前上向左后下 (d)左前下向右后上 (e)右前下向左后上
第44页/共45页
感谢您的观看！
第45页/共45页
第4页/共45页
正 二 测 投 影 图
第5页/共45页
正 面 斜 二 测 图
第6页/共45页
第7页/共45页
7.2 正轴测投影
7.2.1 正等测轴测图
轴间角：120 变形系数：0.82，制图时忽略为1
第8页/共45页
7.2 正轴测投影
7.2.1 正等测轴测图 例4.1 已知组合体的投影图，求作正等测轴测图。
OZ轴画成铅垂线，OZ轴与OX轴夹角为90°，OY轴与水平线夹 角可30°、45°、60°。
变形系数为p=q=r=1
第28页/共45页
7.3 斜轴测投影
7.3.1 正面斜轴测图 例7.7 已知花窗的正投影图，求作斜二测轴测图
Y/2
第29页/共45页
Y
7.3 斜轴测投影
7.3.1 正面斜轴测图 例7.7 已知花窗的正投影图，求作斜二测轴测图
第38页/共45页

将物体和确定其空间位置的直角坐标 系，沿不平行于任一坐标面的方向，用平 行投影法将其投射在单一投影面上所得的 具有立体感的图形叫做轴测图。
投射方向垂直于轴测投影面 ——正轴测图。
投射方向倾斜于轴测投影面 ——斜轴测图。
5.15..11.1轴轴测测图图的的形形成成
1.正轴测图的形成
复改特习变点正物:投体影和的投形影成面的相对位置，使物体的正面、顶面和侧面
S● Z1
cOcOca
b
Y
O
A●
Y
X1
●CO1 Y1
●
B
2. 切割法
例1：已知三视图，画形体的正等测图。
3. 叠加法
例1：已知三视图，画出形体的正等测图。
55..22.3.3回回转转体体正正等等测测图图的的画画法法
⒈ 平行于坐标面的圆的正等测图
侧平圆
Z1
水平圆
正平圆
X1
Y1
画法：平行四边形法 （以水平圆为例）
5.2 正等测图的画法
5.2.1 轴间角和轴向变化率 5.2.2 平面体正等测图的画法 5.2.3 回转体正等测图的画法
5.3 斜二测图的画法
5.3.1 轴间角和轴向变化率 5.3.2 平行于坐标面的圆的斜二测图画法 5.3.3 斜二测图画法举例
5.1 轴测投影的基本概念
第五步：定后端面的切点A２、B２、C２ 第六步：作公切线 第七步：加深
4）切口圆柱体正等测图画法
Qv L Rv O1
Pv O2
O
h
h
●
L
●
●
●
●
●●
●
5.3 斜二测图的画法
P
Z1
优点：正面形状能反 Z 映形体正面的真实形

1. 正轴测图
正等轴测图 p = q = r 正二轴测图 p = r q 正三轴测图 p q r
2. 斜轴测图
斜等轴测图 p = q = r 斜二轴测图 p = r q 斜三轴测图 p q r
正等轴测图 斜二轴测图
6.1 轴测图的基本知识
一、 基本概念
将物体和确定其空间位置的直角坐标 系，沿不平行于任一坐标面的方向，用平 行投影法将其投射在单一投影面上所得的 具有立体感的图形叫做轴测图。
正轴测图——投射方向垂直于轴测投影面
斜轴测图——投射方向倾斜于轴测投影面
二、 各种立体图简介
分类：
➢ 轴测图 平行投影法——直观性好 ➢ 透视图 中心投影法——立体感强 ➢ 体视图 中心投影法——逼真直观
O Y
坐标轴 轴测轴
X O Y ， X O Z ， Y O Z
2. 轴向轴向变形系数（伸缩系数）
物体上平行于坐标轴的线段在轴测图上的长度与实际
长度之比叫做轴向变形系数。
投影面
X
Z
ZX
O Y
Z
O Y
X
投影面
Z
O Y
OY X
X轴轴向变形系数
Y轴轴向变形系数
Z轴轴向变形系数
p=
OA OA
OB
q = OB
OC
r = OC
3. 平行性规律 在原物体与轴测投影间保持以下关系：
★ 两直线平行，其轴测投影也平行。 ★ 两平行线段的轴测投影长与空间长的比值相等。
物体上与坐标轴平行的直线，其轴 测投影特征平行于相应轴测轴。
凡是与坐标轴平行的直线，就可以在 轴测图上沿轴向进行度量和作图。
三、轴测图分类
一点透视投影图实例

O X
20
Y
Y X
Z
O Y
25
Z
Z
18
10
25
16
8
Y
X
36
O
O
O
X
X
20
Y
Z
O Y
16
2.叠加法

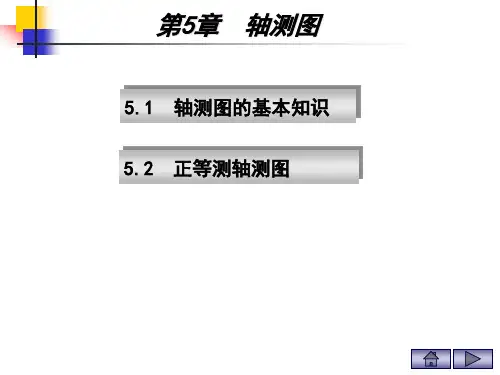

第5章 轴测图
5.1 轴测图的基本知识 5.2 正等测轴测图
多面正投影图与轴测图的比较
多面视图可以较完整地表达出工程形体各部分的形状，且作图方便，但 这种图样直观性差。
轴测图能同时反映形体的长、宽、高，立体感较强，但不能确切地表达 形体原来的形状,且作图较复杂尺寸不易度量，因而轴测图在工程上一般仅作 辅助图样。
坐标轴 轴测轴
建立在物体上的坐标轴在投影面上的投影叫做轴测轴， 轴测轴间的夹角叫做轴间角。
轴向伸缩系数
投影面
C1 Z1
Z
X1 A1
C
O1 B1 Y1
O
正轴测
XA
BY
Z C
XAO YB
Z1 投影面
C1
A1
O1
X1
B1
Y1
斜轴测
p O1A1 , q O1B1 , r O1C1
OA
OB
OC
物体上平行于坐标轴的线段在轴测图上的长度与实际 长度之比叫做轴向伸缩系数。
测轴平行。 ⑶ 物体上两平行线段或同一直线上的两线段长度之比，其
轴测投影保持不变。
5.1.2 轴测投影的轴间角和轴向伸缩系数
投影面
X1 Z
Z1
O1
Y1
Z
X
O
Y
Z1 投影面
O1 X1
Y1
