德国REXROTH单向阀的原理与故障排除方法

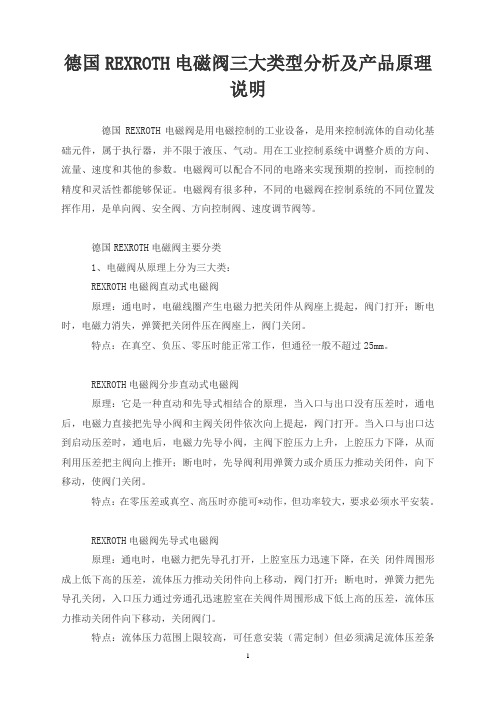

德国REXROTH电磁阀三大类型分析及产品原理说明德国REXROTH电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，是单向阀、安全阀、方向控制阀、速度调节阀等。

德国REXROTH电磁阀主要分类1、电磁阀从原理上分为三大类：REXROTH电磁阀直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

REXROTH电磁阀分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

REXROTH电磁阀先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

单向阀的常见故障与维护和修理方法单向阀维护和修理保养单向阀为液压系统中常用元件之一、在日常使用中有时会产生故障。

本文为您介绍力田单向阀系列常见的故障以及相应的处理方法。

1.单向阀不起作用这一故障是指反向油液也能通过力田单向阀，反而有时正向油液还不能通过。

首先检查阀芯，因阀芯棱边上的毛刺未清除干净，单向阀卡死在打开位置上，或阀芯外径与阀体孔内径搭配间隙过小。

阀座：与阀芯接触线处有污物或有崩掉缺口，此时可清洗或将阀座敲出换新。

阀体的检查：阀体孔内沉割槽棱边上有毛刺或杂质，将力田单向阀阀芯卡死在打开位置上。

通常清洗之后即可恢复正常。

杂质进入阀体孔与阀芯的搭配间隙内而卡死阀芯，此类故障较为常见，同样清洁之后一般会恢复。

阀芯外径与阀体孔内径搭配间隙过大，使阀芯偏移轴线过大，引起泄漏。

此时应重新研配阀芯或更换。

单向阀内泄漏增大产生的原因及排出方法如下：这一故障是指压力油液反向进入力田单向阀时，单向阀的锥阀芯或钢球不能将油液严格封闭而产生泄漏，有部分油液从进油口流出。

在压力较低情况下该故障更简单显现或情况相比高压环境下更严重。

阀芯与阀座的接触线或面不密合。

不密合的原因有：污物黏在阀芯与阀座接触处，因使用时间过长，与阀座接触线或面磨损，有很深的凹槽或拉有直线沟痕。

在单向阀重新装配时阀芯或钢球未按原样装配，产生确定错位，以及阀芯与阀座的接触位置有更改。

力田单向阀在长期使用后自然磨损，使阀芯与阀体的搭配间隙过大，超过规定范围，引起泄漏。

必要时应对单向阀进行拆卸清洗。

检查液压系统油液粘性及清洁度。

单向阀弹簧如有损坏或超过使用期限应予以更换。

单向阀的技术特点单向阀是流体只能沿进水口流动，出水口介质却无法回流的一种阀门工具，对于单向阀来说，它是一种比较新型的产品，进入人们视线的机会并不多，它常常被安装于水平管路，同时也可以安装于垂直管路和倾斜管路，是种使用快捷便利的设备。

单向阀技术特点功能：双动、单动弹簧复位常开或常闭型气源：双动3～8bar单动4.2～8bar （经干燥过滤气源）压力：最大10bar连接： G3/8～2 单向流动润滑：无需润滑，在有润滑时，润滑油需适合密封件。

单向阀的常见故障及维修1. 单向阀的基本原理单向阀是一种可以让液体或气体在一个方向上流动，且在反方向上阻止流动的装置。

它的基本原理是利用弹簧或重力的力量，使得被阀门关闭的介质在一侧积聚压力，这样就可以让阀门保持关闭状态。

当另一侧的压力超过一定的值时，阀门就会打开，允许流体流过。

2. 常见的单向阀故障原因及检查方法2.1 泄漏泄漏是单向阀常见的故障之一。

泄漏的原因可能是密封件老化、磨损、腐蚀、松动等。

为了查找泄漏的位置，首先可以通过外观检查，看是否有油渍或气泡。

如果外观检查无法确定泄漏的位置，就可以利用液压系统测试仪进行检测。

测试仪可以在系统压力下测试多个方向的泄漏情况，并定位泄漏的位置。

2.2 阀芯卡住阀芯卡住是单向阀另一个常见的故障。

阀芯卡住可能是由于杂质进入阀门造成的。

定期清理系统是避免这种故障的最佳方法。

当阀芯被卡住时，可以通过轻微碰撞或使用液压锤轻轻敲打来恢复。

2.3 打滑打滑通常是由于润滑不良造成的，也可能是由于密封件不良导致的。

如若出现阀门打滑的情况，需要及时追踪定位，找到原因并予以处理。

2.4 压力损失单向阀让介质只能从一个方向流向另一个方向。

因此，在介质流动过程中，压力损失很小，一旦压力损失变大，说明单向阀出现了故障。

压力损失可能是由于密封不良或阀门槽加工不合格引起的。

3. 单向阀的维修方法3.1 更换密封件如果单向阀出现泄漏问题，可能是由于密封件磨损、老化、松动等原因引起的。

更换新的密封件是恢复单向阀正常工作的关键。

在更换密封件时，需要按照生产厂家的要求和标准进行维修。

3.2 清洗系统阀芯卡住通常是由于杂质进入阀门造成的。

为了避免阀芯卡住，需要定期清洗和检查管道系统。

清洗系统时，应该按照生产厂家的要求和标准进行清洗。

3.3 更换阀芯如果阀芯卡住或密封件磨损严重，需要更换新的阀芯。

更换新的阀芯需要按照生产厂家的要求和标准进行维修。

3.4 加强润滑单向阀如果润滑不良，就容易出现打滑的情况。

REXROTH力士乐节流阀工作原理及使用REXROTH力士乐节流阀在工业中适用范围很广，广泛应用在工业中控制管道流体流量的简易控制阀，常常与一次仪表及其它阀门配合使用，进行管道流体流速的系统调节。

其规格结构形式也分为许多种类型。

REXROTH力士乐节流阀的特征：用于管道安装与压力和粘度有关在两个流动方向上节流防腐蚀设计下面简单说说：REXROTH力士乐节流阀工作原理及使用：REXROTH力士乐节流阀的内部核心部件，也就是阀杆阀芯组合成REXROTH力士乐节流阀的启闭件，其芯头大多为圆锥流线型，通过它改变管道截面积的大小，从而来达到调节管道流量和压力作用的。

目前启闭件的结构有多种形式，用处不同，选用其结构形式就不同。

REXROTH力士乐节流阀还可以通过改变节流的长度来控制流体流量。

如将REXROTH 力士乐节流阀和单向阀并联起来，则可组合成单向REXROTH力士乐节流阀使用；如将其与双向阀组合起来，则就能是双向REXROTH力士乐节流阀使用；REXROTH力士乐节流阀和溢流阀的配合也可组成节流调速系统。

总之不同场合选用不同的组合形式。

REXROTH力士乐节流阀应用在定量泵液压系统中的系统调速时，即为进油路节流、回油路节流和旁路节流三种调速形式。

因REXROTH力士乐节流阀没有流量负反馈功能，所以它常用在速度稳定性要求不高，或者在负载变化不大的场合。

其中当流体经过REXROTH力士乐节流阀时，REXROTH力士乐节流阀就能对流体起到压力缓冲的作用，REXROTH力士乐节流阀会在一定程度上阻碍流体的运行，并减少其流体的冲击力。

REXROTH力士乐节流阀口径大小不同，其内部结构性也有不同，用处也会各不相同的。

但基本原理是相同的。

REXROTH力士乐节流阀在起到控制流体流量的作用时，一般来说是在REXROTH力士乐节流阀两端（管道前后）的压差一定时，其开口的大小直接影响着液体流量的变化。

简单来说REXROTH力士乐节流阀起到的主要作用是截流调速的作用、负载阻力的作用和压力缓冲的作用。

德国力士乐比例换向阀工作原理2011-1-14 来源：上海颖哲工业自动化设备有限公司第五营业部>>进入该公司展台德国力士乐比例换向阀工作原理，REXROTH比例换向阀作用，力士乐换向阀应用德国REXROTH比例换向阀是一种中高压整体式两路换向阀。

可按客户要求在阀上设溢流阀、过载阀、单向阀、补油阀等。

溢流阀可调节系统压力、过载阀控制单个油腔工作压力，单向阀防止油液倒流，换向阀滑阀机能有A、O、Y、P等，可任意组合。

换向手柄有两种安装形式，便于不同方向的操作。

该阀采用并联油路，设计有压力输出口与其它液压元件相接提供动力源。

经过特殊设计的密封方式，使阀的密封性能卓越。

该阀泛用于叉车、环卫车辆、小型装载机等工程机械的液压系统。

液压换向阀，由左右驱动阀组成，驱动阀包括驱动阀阀体和阀芯，其特征是：所述驱动阀阀体上设有过载保护阀，过载保护阀与阀体的进出油口连接，所述过载保护阀包括主阀体、副阀体、阀针和单向阀芯，所述主阀体后端螺接有副阀体，所述副阀体内腔置有阀针，阀针后端套接复位弹簧，锥形阀针与副阀体前端的油孔触接，所述单向阀芯前端设有圆孔，圆孔与节流阀芯滑动配合，所述中心设有节流孔的节流阀芯后端设有弹簧，所述副阀体前端与单向阀芯内腔之间形成卸压腔。

有益效果：实现了微动效果；增加过载保护阀，使工作系统传过来的瞬时高压在系统的溢流阀卸荷之前开启，去除峰值压力，有效保护了液压件及结构件免受到破坏性冲击，换向阀是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

REXROTH比例换向阀原理主要用来控制流体。

例1个活塞向1个方向移动。

要向1端充流体，另1端排流体，进的1端是高压流体，出的1端回到油箱。

这1个动作要求进端阀打开，排(回)流阀关闭，另1端进端阀关闭，打开排(回)流阀关闭。

活塞材能向1个方向移动。

目前现成产品有2位3通，2位4通，3位5通等。

单向阀的常见故障及解决方法单向阀是一种常见的控制元件，广泛应用于各种工业领域。

然而，在使用过程中，单向阀也会出现一些故障，影响其正常工作。

本文将介绍单向阀的常见故障及解决方法，帮助读者了解并解决这些问题。

一、单向阀无法关闭出现单向阀无法关闭的情况，通常是由以下原因引起的：1.阀芯卡死：阀芯在使用过程中可能被污物或异物卡住，导致无法正常关闭。

解决方法是拆卸单向阀，清洁阀芯并重新安装。

2.弹簧失效：单向阀的关闭是依靠弹簧力完成的，如果弹簧失效，阀芯无法正常关闭。

解决方法是更换弹簧。

3.密封面磨损：单向阀的密封面在长时间使用后会出现磨损，导致无法完全关闭。

解决方法是修复或更换密封面。

二、单向阀无法打开出现单向阀无法打开的情况，可能是由以下原因引起的：1.阀芯卡死：阀芯在使用过程中可能被污物或异物卡住，导致无法正常打开。

解决方法是拆卸单向阀，清洁阀芯并重新安装。

2.弹簧失效：单向阀的打开是依靠弹簧力完成的，如果弹簧失效，阀芯无法正常打开。

解决方法是更换弹簧。

3.密封面磨损：单向阀的密封面在长时间使用后会出现磨损，导致无法完全打开。

解决方法是修复或更换密封面。

三、单向阀漏油或漏气单向阀漏油或漏气是常见的故障现象，可能是由以下原因引起的：1.密封面磨损：单向阀的密封面在长时间使用后会出现磨损，导致漏油或漏气。

解决方法是修复或更换密封面。

2.密封圈老化：单向阀的密封圈在长时间使用后会出现老化，导致漏油或漏气。

解决方法是更换密封圈。

3.连接螺纹松动：单向阀的连接螺纹如果松动，也会导致漏油或漏气。

解决方法是拧紧连接螺纹。

四、单向阀工作不稳定单向阀工作不稳定可能是由以下原因引起的：1.阀芯磨损：单向阀的阀芯在长时间使用后会出现磨损，导致工作不稳定。

解决方法是修复或更换阀芯。

2.密封面磨损：单向阀的密封面在长时间使用后会出现磨损，导致工作不稳定。

解决方法是修复或更换密封面。

3.弹簧失效：单向阀的弹簧失效也会导致工作不稳定。

单向阀的常见故障与维修方法单向阀是一种开关阀，它只允许流体在一个方向上流动，并防止反向流动。

常见的单向阀类型包括球式单向阀、旋转式单向阀和弹簧式单向阀等。

这些单向阀在许多工业和家用应用中都有广泛的应用。

但是，单向阀也可能发生故障，影响其正常工作。

在本文中，我们将讨论单向阀的常见故障及其维修方法。

常见故障漏油漏油是单向阀的常见故障之一。

漏油主要是由于阀门密封失效或密封件老化所致。

阀门密封失效的原因包括阀门安装不当、阀门磨损和阀门部件损坏。

阀门部件损坏通常是由于误操作或由于外部因素造成的。

堵塞单向阀堵塞是由于过滤器被污垢或杂质卡住或弹簧失效所致。

过滤器被污染的原因可能是来自外部介质或系统内的杂质。

弹簧失效通常是由于材料老化或者因过度使用疲劳所引起的。

反向流动单向阀究竟是一个单项流过的阀门，如果单向阀开始出现反向流动，那么这意味着设备正在出现故障。

这种情况通常是由于单向阀内故障、运作方式不当或者系统中存在另一种单向阀的影响所致。

该问题的解决方法取决于故障的性质和原因。

维修方法更换密封件如果单向阀出现漏油的问题，可以首先检查密封件是否正确，如有必要，应该用新的密封件进行更换。

在更换过程中切勿将旧密封件混淆或放错，以免引起不必要的负面影响。

更换密封件时，还应该检查阀门是否损坏，如有必要应该进行维修或更换。

清洗过滤器如果单向阀出现堵塞的问题，对单向阀中的过滤器进行清洗是一种有效的维修方法。

对于过滤器被卡住的情况，应将过滤器取出并清洗。

在清洗过程中，应该避免对过滤器造成损坏。

清洗过滤器后，应该将其重新安装，确保设备正常工作。

调整弹簧压力如果单向阀的回弹不到位时，可以考虑调整弹簧压力。

这个过程需要非常谨慎，因为弹簧压力的调整可能导致单向阀的工作性质发生变化。

如果您不确定如何进行弹簧压力调整，请从产品制造商获得相关建议。

更换单向阀如果单向阀出现反向流动的问题，则通常需要更换单向阀。

更换前，需确保新的单向阀性质与被更换的单向阀完全相同。

德国关于德国REXROTH截止阀的工作原理及产品特性德国REXROTH截止阀也叫截门，是使用泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

我国阀门三化给曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

截止阀作为最重要的截断类阀门之一,在航空航天领域发挥着重要的作用。

作为航天设备的重要元件,截止阀实现了介质输送、截止、调节等功能,其密封性能直接影响到航天设备的安全可靠运行。

研究典型截止阀密封特性的影响因素及影响规律,对阀门密封副的结构设计具有指导意义,从而提高阀门的密封性能和可靠性。

德国REXROTH截止阀工作原理及特性阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。

德国REXROTH截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。

截止阀启闭过程中启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。

与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简单,便于制造和维修。

从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全全闭过程中阀瓣行程小,其高度相对闹阀较小。

截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。

1。

德国力士乐Rexroth叠加先导式单向阀工作原理及其结构Rexroth叠加先导式单向阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。

这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同电磁阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

Rexroth叠加先导式单向阀用来控制流体方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

这样通过控制电磁铁的电流通断就控制了机械运动。

德国REXROTH先导式减压阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；Rexroth叠加先导式单向阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

单向阀使用注意事项及故障诊断与排除在铝合金淬火炉中，液压站中使用了数个单向阀，正常工作时，单向阀的工作压力要低于单向阀的额定工作压力；通过单向阀的流量要在其通径允许的额定流量范围之内，并且应不产生较大的压力损失。

单向阀的开启压力有多种，应根据系统功能要求选择适用的开启压力，应尽量低，以减小压力损失；而作背压功能的单向阀，其开启压力较高，通常由背压值确定。

①在选用单向阀时，除了要根据需要合理选择开启压力外，还应特别注意工作时流量应与阀的额定流量相匹配，因为当通过单向阀的流量远小于额定流量时，单向阀有时会产生振动。

流量越小，开启压力越高，油中含气越多，越容易产生振动。

②使用时一定要注意认清进、出油口的方向，保证安装正确，否则会影响液压系统的正常工作。

特别是单向阀用在泵的出口，如反向安装可能损坏泵或烧坏电机。

但是，单向阀安装位置不当，会造成自吸能力弱的液压泵的吸空故障，尤以小排量的液压泵为甚。

故应避免将单向阀直接安装于液压泵的出口，尤其是液压泵为高压叶片泵、高压柱塞泵以及螺杆泵时，应尽量避免。

如迫不得已，单向阀必须直接安装于液压泵出口时，应采取必要措施，防止液压泵产生吸空故障。

如采取在联接液压泵和单向阀的接头或法兰上开一排气口。

当液压泵产生吸空故障时，可以松开排气螺塞，使泵内的空气直接排出，若还不够，可自排气口向泵内灌油解决。

或者使液压泵的吸油口低于油箱的最低液面，以便油液靠自重能自动充满泵体；或者选用开启压力较小的单向阀等措施。

单向阀闭锁状态下泄漏量是非常小的甚至于为零。

但是经过一段时期的使用，因阀座和阀芯的磨损就会引起泄漏。

而且有时泄漏量非常大，会导致单向阀的失效。

故磨损后应注意研磨修复。

单向阀的正向自由流动的压力损失也较大，一般为开启压力的3~5倍，约为0.2~0.4MPa，高的甚至可达0.8Mpa。

故使用时应充分考虑，慎重选用，能不用的就不用。

单向阀的常见故障及诊断排除方法见表2—l。

表2-1 单向阀的常见故障及诊断排除方法液控单向阀使用注意事项及故障诊断与排除①在液压系统中使用液控单向阀时，必须保证液控单向阀有足够的控制压力，绝对不允许控制压力失压。
