DBS脑深部电刺激ppt课件

DBS脑深部电刺激ppt课件
Ø Make an opening on both sides of the skull, and two leads will be inserted.
STAGE 2
Ø Make a small opening, below the collarbone and implants the neurostimulator.
THANK YOU
期待您的关注，下载文档可以自由编辑！
Selena 3062011010
l Pacemaker （起搏器）
VOCABULARY l Electrode （电极） l Neurostimulator （神经刺激器）
LIST
l Local anesthesia [,ænəs‘θiʒə] （局部麻醉）
l General anesthesia （全身麻醉）
DEEP BRAIN STIMULATION
DBS is a surgical treatment in which a device called a neurostimulator delivers tiny electrical signals to the areas of the brain that control movement.
• Dystonia (肌张力障碍) • Essential tremor (特发性震颤) • Chronic pain (慢性痛) • Obsessive-compulsive disorder
(强迫性精神障碍) • Major depression (重度抑郁)
Chronic Pain
Dystonia
Ø Make another small opening behind the ear and passes the extension wire under the skin of the head, neck, and shoulder.

脑电监测仪器课件

脑电监测仪器课件
干扰信号。
种类
滤波器分为模拟滤波器和数字滤波 器两种，模拟滤波器通常用于早期 脑电监测仪器，而数字滤波器则逐 渐成为主流。
特性
滤波器的特性包括通带范围、阻带 范围和过渡带特性等，这些特性对 脑电信号的处理和分析质量有重要 影响。
记录器
作用
记录器用于将处理后的脑电信号 进行记录和存储，以便后续分析
和处理。
实时分析脑电波
通过实时分析脑电波，医生可以判断患者的意识 状态、认知功能以及情绪变化等情况。
实时调整治疗方案
根据实时监测结果，医生可以及时调整治疗方案 ，确保治疗效果最佳。
数据记录与分析
数据记录
脑电监测仪器能够长时间记录患者的脑电数据，为后续分析提供 详实的数据基础。
数据处理
通过对采集到的脑电数据进行处理，医生可以提取出有用的信息， 如脑电波的频率、幅度等。
脑电监测仪器课 件
目录
• 脑电监测仪器概述 • 脑电监测仪器的基本组成 • 脑电监测仪器的主要功能 • 脑电监测仪器操作流程 • 脑电监测仪器维护与保养 • 脑电监测仪器的发展趋势与展望
01
脑电监测仪器概述
定义与工作原理
定义
脑电监测仪器是一种用于测量和记录大脑电活动的医疗设备。
工作原理
脑电监测仪器通过放置在头皮上的电极采集大脑皮层神经元放电产生的微弱电 信号，然后通过放大器和滤波器处理后，将信号传输到计算机进行分析和处理 。
数据分析
通过对脑电数据的分析，医生可以评估患者的认知功能、情绪状态 以及治疗效果等。
异常检测与报警
异常检测
01
脑电监测仪器能够实时检测脑电信号的异常变化，如癫痫发作
、意识障碍等。
报警功能
02

电疗与电刺激仪器PPT培训课件

电疗与电刺激仪器PPT培训课件

D/A转换器用来控制刺激脉冲的幅度，即微机向D/A转 换器输出一个数字量，由D/A转换为与某数字量成正比 的模拟电压，此模拟电压的大小就决定了刺激脉冲的幅 度。
可编程定时器通过编程产生的脉冲决定刺激脉冲的频率 和宽度。
刺激脉冲合成电路将上述信号合成为一定幅度的双向脉 冲送功率放大器。
在刺激器的输出级采用脉冲变压器，一方面起升压作用， 另一方面起人体安全隔离作用。
理疗在我国有着悠久的历史。中医中的针炙、按摩、拔火 罐、热疗、磁疗等治疗方法至今仍在使用。现代理疗技术， 是伴随着现代科学技术的发展而兴起的，不仅出现了利用静 电、交直流电、微波、射频电磁波、激光、红外、紫外、超 声波、高能粒子等效应的新型物理治疗手段和方法，而且给 传统的理疗方法注入了现代科学技术的新内容。本章主要介 绍利用电能量的治疗用电子仪器。
脏起搏技术进入成熟期，并得到迅速发展。
70年代以来又出现了心房心室顺序起博的心脏 起搏器，更符合血液动力学及人体生理要求。 之后又出现了植入人体后能被程控仪根据病人 不同需求而改变不同工作参数的起搏器。随着 临床医学及电子医学的发展，80年代后期起搏 工业有了突飞猛进的发展。现代的起搏器已经 具备能根据病人活动情况自动调节起搏频率； 根据病人起搏阈值自动调节能量输出；起搏器 与程控器实现了双向实施遥测，起搏器不但起 到起搏心脏的功能，还可以记录心脏的活动情 况，供医生诊断疾病和根据具体情况调整起搏 参数时作参考。
主要应用
间动电疗法、超刺激电疗法、电兴奋疗法、短波电疗法、经皮神经电刺激镇痛疗法、神经肌肉 电刺激（电体操）疗法 干扰电疗法、正弦调制中频电疗法、音频电疗法
共鸣火花疗法、中波电疗法、短波电疗法、超短波电疗法、分米波电疗法、微波疗法
按电压分类

脑电仿生电刺激仪课件

脑电仿生电刺激仪课件
但大脑后动脉的血流速度在刺激前后差异不显著，可能与其解剖和 生理性变异较大等因素有关。另一方面，实施电刺激FN后的90min 内，颅内压变化不明显。早期阶段可能与电刺激FN后脑血流速度加 快，血液流变学改善，微循环通畅，侧支循环建立等环节有关。晚 期则可能与电刺激FN后病灶及其周围脑组织含量降低有关。由此可 见，电刺激FN后，对轻度颅内压增高无明显影响。
可见，电刺激FN可通过多种途径改善脑循环

Company Logo
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
仿真生物电刺激小脑顶核---主电极 功能特点

Company Logo
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
脑电仿生电刺激仪
www.themegallery.源自om脑电仿生电刺激仪 （脑循环偏瘫治疗仪）
YS5002T
Company Logo
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
Chart Documents

Company Logo
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
作用原理
作用原理
脑电仿生物电刺激小脑顶核区（fastigii nucleus，FN）在国内外 进行实验研究已有近四十年历史；临床使用脑电仿生电刺激仪产品 也已有十余年。目前国内外有大量实验和报道证明电刺激FN可以明 显增加局部脑血流（regional cerebral blood flow，RCBF），改 善脑循环。
仿真生物电刺激小脑顶核---主电极 治疗机理 仿真生物电（无序波）通过乳突穴颅外刺激小脑

脑电生物反馈仪器ppt课件

脑电生物反馈仪器ppt课件

• Δ：0.5-3HZ，成人睡眠以及极度疲劳和麻醉 状态，或者大脑病变时出现。婴幼儿正常 的脑电波。颞叶和枕叶较为显著。
• 另外，还有K复合波，纺锤波，γ波，SMR。 病理波 棘波，尖波等。
脑电波具有根据意识形态和精神活动随时 变化的特点。
• 应用 • 中枢疾病的诊断和筛查 • 睡眠脑电的研究应用 • 认知电位的研究应用 • 生物反馈（大脑强化训练，睡眠或者其
• 6）抗压力指数SQ
• 示内外环境对身体和精神方面压力的抵抗 能力。
• 抵抗疾病、不良情绪。
• 7）左右脑均衡CQ
• 左右脑均衡状态，包括振幅对称和位相对 称。对称差在10%之内可判断为正常。
• 均衡打破后，会出现身体不协调，以及语 言、情绪、活动障碍等等。
• 8）脑指数BQ
• 统计以上一切指数为依据，做出的综合判 断。
• 采样频率是测量信号被转换快慢的单位，通常用Hz表示 采样频率与整体内部运行关系不大
采样频率
• 显示出的波形与采样频率相关，采样频率 越高，波形越准确
• 最低可接受的采样频率是高频滤波的3倍
人类大脑介绍
大脑的主要特点
• 相似性
人脑相似度高达94%，至少82%的人类基因都会在大脑 中表达。
• 可塑性
他疾病治疗）
• ……
生物反馈的应用
• 基于脑电生物反馈的原理，产生不同频率 的电脉冲信号：
• 当α波诱发和增强，使处于松弛状态，达到缓解疲劳，舒 缓情绪、增强学习愿望的目的；
• 当斯塔波诱发和增强，可以使患者进入睡眠休息状态； • 当β波诱发和增强，使人的思维逐渐清醒、注意力集中，
从而提高学习效率。 • 等。
大脑的主要特点
• 科学研究证明，大脑分为左半球和右半球。左半球是管人 的右边的一切活动的，一般左脑具有语言、概念、数字、 分析、逻辑推理等功能；右半球是管人的左边的一切活动 的，右脑具有音乐、绘画、空间几何、想像、综合等功能 。

2、脑电仿生电刺激仪

2、脑电仿生电刺激仪

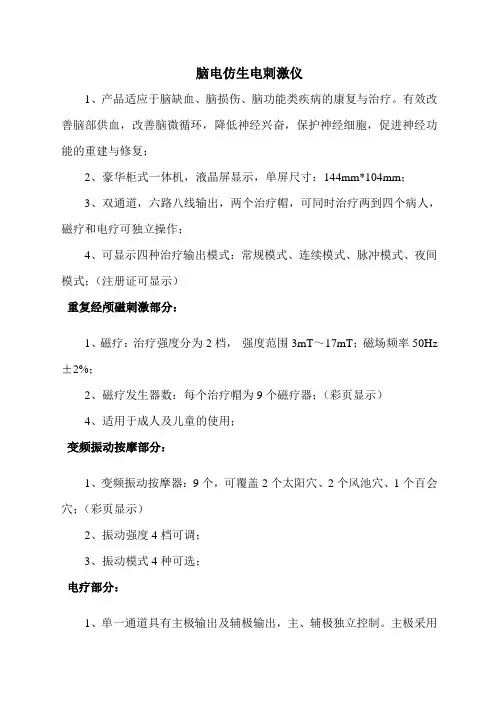

脑电仿生电刺激仪1、产品适应于脑缺血、脑损伤、脑功能类疾病的康复与治疗。

有效改善脑部供血，改善脑微循环，降低神经兴奋，保护神经细胞，促进神经功能的重建与修复；2、豪华柜式一体机，液晶屏显示，单屏尺寸：144mm*104mm；3、双通道，六路八线输出，两个治疗帽，可同时治疗两到四个病人，磁疗和电疗可独立操作；4、可显示四种治疗输出模式：常规模式、连续模式、脉冲模式、夜间模式；（注册证可显示）重复经颅磁刺激部分：1、磁疗：治疗强度分为2档，强度范围3mT～17mT；磁场频率50Hz ±2%；2、磁疗发生器数：每个治疗帽为9个磁疗器；（彩页显示）4、适用于成人及儿童的使用；变频振动按摩部分：1、变频振动按摩器：9个，可覆盖2个太阳穴、2个风池穴、1个百会穴；（彩页显示）2、振动强度4档可调；3、振动模式4种可选；电疗部分：1、单一通道具有主极输出及辅极输出，主、辅极独立控制。

主极采用脑电仿生低频电输出刺激治疗小脑顶核区，辅极采用低频调制中频电输出治疗肢体偏瘫；2、具有多种治疗输出脉冲波形，主要是低频锯齿波、正弦波和三角波。

此类输出波形对人体神经系统适应度较大，生理作用明显，是理想的输出治疗波形；3、主极基本频率: 23.81Hz 、15.87Hz 、15.87Hz、11.90Hz。

辅极基本频率：4000Hz；（注册证可显示）4、输出电流：主极最大电流峰值≤20mAp-p。

辅极最大电流峰值≤40mAp-p；5、输出电压：输出开路，最大输出电压峰值Vtop≤100v；6、恒流输出特性：在改变负载试验中的允许误差的绝对值不大于15％；7、输出处方：11种治疗处方，分别对应11种不同电流模式，无需对频率、脉宽、电压进行调节，使用方便，针对性强；（注册证可显示）8、双层滤波技术，抑制杂波输出，优选仿真生物波，有效抑制去极化波，治疗更舒适。

输出的电流强度随时间有涨落变化。

具有智能活动诱导波及神经递质诱导的超慢波；9、治疗强度显示及设定范围为1～80档，辅级1～90档可调，调节步长为1，数字式显示方式；10、主极有效电流强度：≤3 0mA；11、频谱范围：0～4.6KHz，频率主谱线范围1Hz~4KHz；12、定时精度：定时1min～30 min，步长为1min；13、连续工作时间大于8小时；14、输出线采用铜箔丝工艺，具有很好的抗折、抗拉性，为专用抗干扰屏蔽输出线；15、工作电源：交流电压220V±10％，频率（50±1）Hz；16、电气安全指标达国家医用电气设备II类BF型；HB520D脑电仿生电刺激仪配置清单：。

CVFT-MG



21


S 谱具有很多精细结构成分，主要包括：( l ）特征谱线：与某 一特征脑功能变化相对应的S 谱线，与特定神经介质的选择性活 动有关：( 2 ）基础谐振系：与存在或潜在的基频（S3 、S4 、 S5 、S7 、S13 ）构成倍数关系的谐振系列，例如S6 、S9 、 S12 属S3 系。（3 ）连频（连续谱）：某一脑区同时出现相邻 的两条或两条以上的连续谱线，即S 频率的连续震荡现象，是反 映脑功能及病理状态的一项指标；( 4 ）选择性相干：不同脑区 同时出现相同的S 谱线，与脑功能状态的变化有关。相干过少表 明脑区间合作减弱，相干过度则表明各脑区活动联成一片，脑空 间分辨率下降，脑功能降低。 神经递质在脑的分布是不对称的，各有一定的通路，相互作用和 自组织活动变化多端，在不同脑区、不同时间和不同功能状态下， 活动强度不同。超慢波治疗系统为全脑覆盖，双向调节，使病人 的脑电信号趋于正常，从而使神经递质的释放正常，而达到在脑 部各部位的分布趋于正常。
22
神经递质是脑内神经元之间传递信息的物质,是大脑生理功能的基础,脑内神经递质的 检测是研究大脑的重要手段。
Sl 一GABA ( Y 一氨基丁酸）S2 一Glu （谷氨酸） S4 一5 一HT ( 5 一羟色胺） S5 一Ach （乙酰胆碱）S7 一NE （去甲肾上腺素）S11 一DA （多巴胺）
11
12
七、每百克脑组织供血情况


13
正常人：100克脑组织约 50ml/min。 出现功能缺损： <30ml/min。 功能丧失但组织结构尚完整：（半暗带、周边区、半暗带） 15~20ml/min。 结构死亡出现不可逆现象：（中心区） <12ml/min。 通常动脉血流中断10 ~ 30秒，神经细胞就会受到轻度损害，尚 可恢复。 若动脉血流中断3 ~ 5分钟，神经细胞就会受到严重损害，较难 恢复正常。 若动脉血流中断30分钟，神经细胞就会发生不可逆破坏，机能丧 失。

脑电仿生电刺激仪 CVFT-MG201 2 MG20

设备名称 设备型号 生产厂商 代理公司 CVFT-MG201（2 通道）
脑电仿生电刺激仪
CVFT-MG202（2 通道）
上海乾康医疗设备有限公司 北京云海扬帆商贸有限公司
脑电仿生电刺激仪 MG-201 是一台新型电疗设备。 是我公司 “小脑电刺激仪” 的第三代产品， 新产品在内置和外观上都有重大改进（治疗输出双通道，输出幅度 32 级液晶显示，机身可灵活 移动） 。从临床应用论文归纳出主要机理有四条： 1．通过刺激小脑顶核增加大脑供血，最高可达 300％。 2．启动人体内源性中枢神经元保护机制，使中枢神经元细胞在大脑缺血缺氧时得到暂时保 护，减少脑功能损害，为进一步治疗争取时间。 3．模仿人体正常的脑电，在刺激小脑顶核的同时，影响调节人体大脑当时的异常脑电，缓 解异常脑电带来的临床症状。 4．应用超慢波技术调节多种神经递质的释放，如多巴胺 5-羟色胺等，改善多种因神经递质 混乱而引发的各种临床症状。
治疗原理

脑外科 主要是解决血管痉挛，术前进行 30 分钟的治疗可以预防血管痉挛的发生。对脑水肿 效果很好。 神经内科 康复科 干部老年科 对缺血引起的各种脑疾病有良好的疗效。特别是脑梗的初期 使用。脑出血的初期，慎用。脑出血恢复期，在控制好出血点的情况下，可很好的改善脑部 供血问题。在神经内科的使用中 ，发现本设备对吞咽障碍患者有很好的治疗作用，由于本 设备有 17 种治疗波段，含概了吞咽神经的所有波段波型，因此对吞咽神经和吞咽肌不停的 进行电刺激后，患者可感觉到明显的吞咽动作。
性能特点


² 电刺激小脑顶核改善血性损害研究进展┈┈┈┈┈┈ ² 电刺激小脑顶核的基础研究与临床应用现状┈┈┈┈┈┈ ² 电刺激小脑顶核对大鼠心肌梗死后心脏神经再生的影响┈ ² 电刺激小脑顶核对脑卒中大鼠的治疗作用与机制┈┈┈┈ ² 缺血性脑卒中的神经保护治疗┈┈┈┈┈┈ ² 持续植物状态的中枢刺激促醒疗法┈┈┈┈┈┈ ² 神经源性神经保护与急性脑卒中患者运动功能恢复┈┈┈ ² 电刺激小脑治疗脑梗死 48 小时临床疗效观察┈┈┈┈┈┈ ² 小脑顶核电刺激治疗偏头痛的多中心临床及基础研究┈┈ ² 脑电仿生电刺激治疗失眠患者的临床疗效观察┈┈┈┈┈ ² 电刺激小脑顶核治疗缺血性脑损害┈┈┈┈┈┈ ² 脑循环功能治疗仪对脑卒中患者神经功能恢复的效果观察 ² 电刺激小脑治疗对脑卒中患者肢体运动功能的影响┈┈┈ ² 电刺激小脑顶核治疗脑梗塞急性期临床疗效观察┈┈┈┈ ² 电刺激小脑顶核治疗椎基底动脉供血不足性眩晕临床研究 ² 电刺激小脑顶核治疗脑梗死的疗效与机制┈┈┈┈┈┈ ² 脑循环功能治疗仪治疗急性脑梗塞的疗效观察┈┈┈┈┈ ² 高压氧并用小脑电刺激治疗早期脑卒中患者的疗效┈┈┈ ² 小脑电刺激对脑性瘫痪儿童康复作用的初步评价┈┈┈┈ ² 小脑电刺激对痉挛性脑瘫患儿术后运动功能的影响┈┈┈

脑深部电刺激ppt课件

1. Charles PD et al, 2002
L-DA 试验：预估手术效果
DBS治疗效果好的运动症状 • 剂末运动不能和药效缩短 • 药物峰值浓度药效理想但药效很快消退 • 药物峰值浓度药效理想但出现不能预料的
关期 • 开关现象 • 对多巴治疗有反应的冻结现象 • 关期异动症；双相异动症 • 药物达到峰值浓度时，出现舞蹈样异动
脑深部电刺激 病人选择
成功DBS治疗的关键
1. 正确的病人选择 2. 精确的DBS系统植入 3. 最佳的病人管理：
——最佳的脑起搏器程控 ——与DBS相配合的药物调整 ——手术副作用控制 ——病人教育和支持
正确进行病人选择的重要性
• 只有正确的病人选择才能保证DBS治疗的最佳效果 • 既往的经验也证实，只有选择好的病人，才有可能有
DBS治疗效果不确定的症状 • 对左旋多巴没有反应的吞咽困难 • 对左旋多巴没有反应的发音困难 • 性欲问题 • 便秘；尿失禁 • 认知障碍；抑郁；精神病 • 睡眠障碍
DBS患者评估流程图
发病5年以上考虑进行手术
对L-dopa反应
临床症状
MRI检查
不符合PD标准
符合PD的诊断标准
认知 痴呆 抑郁等
• 尽管采取一种或者多种治疗措施，病人仍有长期应用L-dopa的运 动并发症 – 病人处于严重的“关”阶段，或者异动症阶段。 – UPDRS运动评分（III）< 30分 – 至少一个肢体出现严重的异动，即UPDRS （IV） – 或者至少一个肢体有明显的震颤，UPDRS （III）的运动评 分的第20和21项
X 帕金森患者：
• 对左旋多巴无反应或反应不良 • 继发性帕金森并或帕金森综合症 • “开”期状态不佳
X 明显的认知障碍

脑电仿生电刺激仪 CVFT-MG201 2 MG20


临床汇编
治疗原理

脑外科 主要是解决血管痉挛，术前进行 30 分钟的治疗可以预防血管痉挛的发生。对脑水肿 效果很好。 神经内科 康复科 干部老年科 对缺血引起的各种脑疾病有良好的疗效。特别是脑梗的初期 使用。脑出血的初期，慎用。脑出血恢复期，在控制好出血点的情况下，可很好的改善脑部 供血问题。在神经内科的使用中 ，发现本设备对吞咽障碍患者有很好的治疗作用，由于本 设备有 17 种治疗波段，含概了吞咽神经的所有波段波型，因此对吞咽神经和吞咽肌不停的 进行电刺激后，患者可感觉到明显的吞咽动作。
性能特点 ² 电刺激小脑顶核改善血性损害研究进展┈┈┈┈┈┈ ² 电刺激小脑顶核的基础研究与临床应用现状┈┈┈┈┈┈ ² 电刺激小脑顶核对大鼠心肌梗死后心脏神经再生的影响┈ ² 电刺激小脑顶核对脑卒中大鼠的治疗作用与机制┈┈┈┈ ² 缺血性脑卒中的神经保护治疗┈┈┈┈┈┈ ² 持续植物状态的中枢刺激促醒疗法┈┈┈┈┈┈ ² 神经源性神经保护与急性脑卒中患者运动功能恢复┈┈┈ ² 电刺激小脑治疗脑梗死 48 小时临床疗效观察┈┈┈┈┈┈ ² 小脑顶核电刺激治疗偏头痛的多中心临床及基础研究┈┈ ² 脑电仿生电刺激治疗失眠患者的临床疗效观察┈┈┈┈┈ ² 电刺激小脑顶核治疗缺血性脑损害┈┈┈┈┈┈ ² 脑循环功能治疗仪对脑卒中患者神经功能恢复的效果观察 ² 电刺激小脑治疗对脑卒中患者肢体运动功能的影响┈┈┈ ² 电刺激小脑顶核治疗脑梗塞急性期临床疗效观察┈┈┈┈ ² 电刺激小脑顶核治疗椎基底动脉供血不足性眩晕临床研究 ² 电刺激小脑顶核治疗脑梗死的疗效与机制┈┈┈┈┈┈ ² 脑循环功能治疗仪治疗急性脑梗塞的疗效观察┈┈┈┈┈ ² 高压氧并用小脑电刺激治疗早期脑卒中患者的疗效┈┈┈ ² 小脑电刺激对脑性瘫痪儿童康复作用的初步评价┈┈┈┈ ² 小脑电刺激对痉挛性脑瘫患儿术后运动功能的影响┈┈┈
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
仿真生物电刺激小脑顶核---主电极 功能特点
7
仿真生物电刺激小脑顶核---主电极 治疗机理 仿真生物电（无序波）通过乳突穴颅外刺激小脑
顶核
8
仿真生物电刺激患肢肌肉---辅电极 治疗机理
9
仿真生物电刺激患肢肌肉---辅电极
10
适应症及禁忌症
适用范围 缺血性脑血管疾病 脑损伤性疾病 小儿脑瘫 由上述疾病引起的肢体运动功能障碍 失眠、焦虑、偏头痛
Logo
脑电仿生电刺激仪
1
脑电仿生电刺激仪
脑电仿生电刺激仪 （脑循环偏瘫治疗仪）
YS5002T
2
Chart Documents
3
作用原理
作用原理 脑电仿生物电刺激小脑顶核区（fastigii nucleus，FN）在国内外
进行实验研究已有近四十年历史；临床使用脑电仿生电刺激仪产品 也已有十余年。目前国内外有大量实验和报道证明电刺激FN可以明 显增加局部脑血流（regional cerebral blood flow，RCBF），改 善脑循环。 其作用机理可能与脑血管的自动调节有关，而影响调节的因素可能 是脑内存在一条从FN到大脑皮质的固有神经通路，主要通过脑干网 状结构和纹状体到大脑的血管舒张中枢。FN受刺激后，脑血管扩张 从而使RCBF增加。动物实验结果证实，电刺激FN可以引起动脉压、 呼吸频率和心率一过性改变，但与刺激前比较无显著性差异。实验 过程中对血气进行了监测，刺激前后pH、PO2、PCO2均无明显改 变。对脑梗死和脑出血大鼠行电刺激FN后，脑梗死组大鼠梗塞体积 有所缩小，脑组织含水量明显下降；而脑出血组大鼠血肿体积无增 大。提示卒中大鼠电刺激FN治疗无明显副作用，进一步证明了该方 法在临床应用的可行性。
4
作用原理
通过RCBF测量，发现电刺激FN后30min，全脑血流量明显升高， 以脑皮质为著，最高可达300%以上。在实验中还发现，电刺激FN 对大脑中动脉远侧段阻断要比近侧段组断的保护作用大，而在RCBF 改变的同时不伴有脑糖原利用的增加和脑代谢的变化。此观察提示， 电刺激FN可能通过增加侧支循环而不增加局部代谢需要，改善缺血 脑损害。有研究使用经颅多普勒超声技术（transcranial Doppler， TCD），通过观察脑外伤患者电刺激FN后颅内血流速度的变化发现： 实施刺激后10min大脑前、中动脉血流速度即明显增加。尽管TCD 不直接测量脑血流量（CBF），但脑血流速度的变化与CBF呈高度 正相关关系。大脑前、中动脉主要供应大脑半球的绝大部分区域。 但大脑后动脉的血流速度在刺激前后差异不显著，可能与其解剖和 生理性变异较大等因素有关。另一方面，实施电刺激FN后的90min 内，颅内压变化不明显。早期阶段可能与电刺激FN后脑血流速度加 快，血液流变学改善，微循环通畅，侧支循环建立等环节有关。晚 期则可能与电刺激FN后病灶及其周围脑组织含量降低有关。由此可 见，电刺激FN后，对轻度颅内压增高无明显影响。
16
辅 电 极
17
18
操作步骤
开启电源键，治疗仪呈待 机状态，按中键进入
操作飞梭键选择治疗模式， 按中键进入相应治疗模式
欢迎使用 雅思产品 按中键进入
缺血性脑血管疾病 偏头痛的康复治疗
小儿脑瘫的康复 颅脑损伤性疾病
19
进入缺血性脑血管疾病、小儿脑瘫的康复、颅脑 损伤性疾病三种模式后显示
20
选择合适的频率与强度 辅频(默认1， 1-8可调) 辅强（默认1， 1-60可调） 主强（默认1，1-25可调） 主频（默认5，1-9可调）
21
参数设置完毕，选择“启动”，按“中键”启动， 进入治疗。
如需暂停选择“暂停”，按“中键”暂停，继续 治疗选择“继续” 按“中键”。
如需停止选择“停止”按中键停止治疗。 治疗结束后机器发出提示音后自动进入待机状态 治疗结束，移除电极，整理机器。
13
治疗时间与疗程 每日一次，或上下午各一次，每次20分钟 每个疗程12天 两个疗程之间间隔3天 或遵医嘱
14
仪器操作
治疗前准备 选择治疗部位
主电极—两耳乳突后 辅电极—肢体治疗部位（肱三头肌、股四头肌） 治疗区备皮：使用无刺激的水（蒸馏水、生理盐 水）清洁皮肤表面
15
主电极
11
12
禁忌症及注意事项
1) 有出血倾向的患者（如：脑出血急性期、凝 血机制障碍等）。
2) 严重心脏病或带有心脏起搏器的患者、颅内 支架植入者。
3) 有颅内感染或颅内肿瘤患者。 4) 生命体征不稳定者。 5) 有电疗过敏反应者。对电极片严重或持续性
过敏反应者。
6) 治疗部位皮肤破损、感染者。 7) 恶液质、活动性肺结核及癌肿患者。 8) 孕妇、发热患者、严重的精神病患者。
5
作用原理 另外，有实验证明电刺激FN后可降低血浆内皮素
（Endothelin，ET）。ET是一种具有强烈缩血管作用 的多肽类物质，主要通过与靶细胞上的内皮素受体结合 后引起其生物学效应。脑梗死或脑出血是全身性应激反 应引起全身血管内皮细胞生成ET增加。电刺激FN降低血 浆ET的机理在于抑制血管收缩的活性物质释放，如加压 素、肾上腺素和儿茶酚胺等。这样使血管扩张、毛细血 管通畅，微循环得到改善使梗塞区及半影区的RCBF增加， 缓解脑组织缺血、缺氧，减轻血管内皮细胞的损伤，使 ET合成与释放减少，从而显著降低血浆ET水平。 可见，电刺激FN可通过多种途径改善脑循环
22
注意 应避免高频手术设备和脑电仿生电刺激仪同时连
接到一个患者使用，此两种设备同时使用可能引 起电极处烧伤，并可能损坏本设备。 靠近短波或超短波治疗仪时，可提起输出不稳。 靠近胸部使用电极可增加房颤风险。 操作时输出强度应有小强度缓慢逐渐增加。
23
操作
24
Logo
