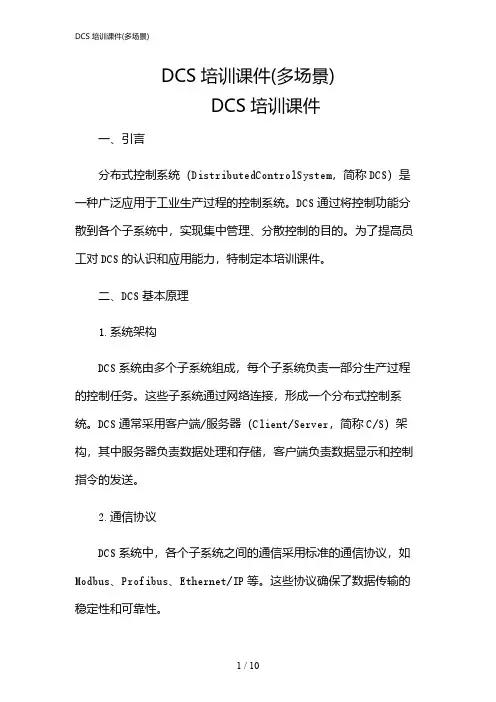

DCS培训课件(多场景)DCS培训课件一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程的控制系统。
DCS通过将控制功能分散到各个子系统中，实现集中管理、分散控制的目的。
为了提高员工对DCS的认识和应用能力，特制定本培训课件。
二、DCS基本原理1.系统架构DCS系统由多个子系统组成，每个子系统负责一部分生产过程的控制任务。
这些子系统通过网络连接，形成一个分布式控制系统。
DCS通常采用客户端/服务器（Client/Server，简称C/S）架构，其中服务器负责数据处理和存储，客户端负责数据显示和控制指令的发送。
2.通信协议DCS系统中，各个子系统之间的通信采用标准的通信协议，如Modbus、Profibus、Ethernet/IP等。
这些协议确保了数据传输的稳定性和可靠性。
3.控制策略DCS系统采用模块化设计，控制策略分为多个层次，包括过程控制层、过程监控层和管理层。
过程控制层负责实时采集现场数据，根据预设的控制算法进行计算，输出控制信号；过程监控层负责实时显示现场数据和控制参数，供操作人员监控；管理层负责对整个DCS系统进行管理和优化。
三、DCS硬件设备1.控制器控制器是DCS系统的核心设备，负责执行控制策略。
控制器通常采用高性能的微处理器，具备较强的数据处理能力和实时性。
2.I/O模块I/O（输入/输出）模块负责现场信号的采集和输出。
根据信号类型的不同，I/O模块可分为模拟量模块、数字量模块和特殊模块等。
3.通信设备通信设备包括交换机、路由器等，负责实现各个子系统之间的数据传输。
四、DCS软件1.组态软件（1）控制策略编辑：通过图形化界面，实现对控制算法的配置和修改。
（2）实时数据显示：显示现场数据和控制参数，便于操作人员监控。
（3）报警管理：对系统中的异常情况进行报警，提醒操作人员及时处理。
（4）历史数据查询：记录并存储历史数据，便于分析生产过程。

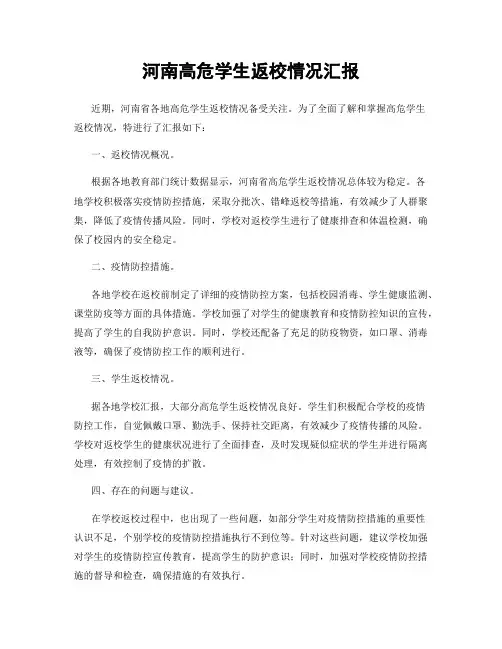

河南高危学生返校情况汇报近期，河南省各地高危学生返校情况备受关注。
为了全面了解和掌握高危学生返校情况，特进行了汇报如下：一、返校情况概况。
根据各地教育部门统计数据显示，河南省高危学生返校情况总体较为稳定。
各地学校积极落实疫情防控措施，采取分批次、错峰返校等措施，有效减少了人群聚集，降低了疫情传播风险。
同时，学校对返校学生进行了健康排查和体温检测，确保了校园内的安全稳定。
二、疫情防控措施。
各地学校在返校前制定了详细的疫情防控方案，包括校园消毒、学生健康监测、课堂防疫等方面的具体措施。
学校加强了对学生的健康教育和疫情防控知识的宣传，提高了学生的自我防护意识。
同时，学校还配备了充足的防疫物资，如口罩、消毒液等，确保了疫情防控工作的顺利进行。
三、学生返校情况。
据各地学校汇报，大部分高危学生返校情况良好。
学生们积极配合学校的疫情防控工作，自觉佩戴口罩、勤洗手、保持社交距离，有效减少了疫情传播的风险。
学校对返校学生的健康状况进行了全面排查，及时发现疑似症状的学生并进行隔离处理，有效控制了疫情的扩散。
四、存在的问题与建议。
在学校返校过程中，也出现了一些问题，如部分学生对疫情防控措施的重要性认识不足，个别学校的疫情防控措施执行不到位等。
针对这些问题，建议学校加强对学生的疫情防控宣传教育，提高学生的防护意识；同时，加强对学校疫情防控措施的督导和检查，确保措施的有效执行。
五、总结。
总体来看，河南省高危学生返校情况整体良好，各地教育部门和学校积极响应疫情防控政策，做好了返校工作。
但仍需进一步加强疫情防控宣传教育，提高学生和学校的疫情防控意识，确保疫情防控工作的顺利进行。
以上为河南省高危学生返校情况的汇报，请各位领导和同事认真研究，提出宝贵意见和建议。
感谢各位的关注和支持！。
第一章Deltav概述本章主要介绍以下容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在 Exploring Deltav软件中在Physicao Network s 这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
1、DCS系统总体说明1、1系统硬件本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
1、2系统软件系统的所有操作均在Deltav软件下实现，具体的Deltav操作参见相关技术手册。
1、3注意事项1）系统的开启与停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员严禁进行此操作。
2）操作站计算机、键盘和鼠标为专用设备，严禁挪用。
特别注意：为保证系统正常运行，严禁在操作站计算机上运行任何其它非本系统所提供的软件或使用USB设备，严禁修改系统时间和操作站时间，否则将可能造成无法挽回的严重后果。
3）系统供电为统一的UPS为DCS系统专用设备，只能用于系统的各操作站和控制站供电，部分仪表供电，不能用于其它用途。
1、4系统异常情况处理1.4.1 DCS操作界面数据不刷新(正常情况数据每秒刷新一次)，手自动切换无法操作等情况，应联系DCS维护人员进行维护，同时立即到现场确认、操作。
1.4.2 出现变送器故障，自动控制过程应立即切回手动，立即通知仪表相关人员进行维护。
1.4.3 出现阀门执行机构，回路输出卡件等故障现象，应改为现场操作。
1.4.4 出现DCS系统回路输入卡件故障时应把相应控制回路切回手动，并更换故障卡件，检查确认故障消除后方可再次投入自动。
1.4.5 其他异常情况请参照岗位操作规程执行。
2、功能介绍2.1、工具栏简介主工具栏通过按钮可以打开最近曾经打开的十块Module。
通过按钮可以打开最近曾经打开的十幅流程图。
退出Deltav监控画面打印画面输入名字，可直接打开模块面板输入名字，可直接打开模块详细信息打开流程图回到前一次打开的流程图回到主画面显示所有该操作站所包含分区的报警显示该操作站所指点的分区操作员、工程师登陆窗口进入诊断状态，查看各控制器、操作站的工作信息，查看各硬件点的工作状态打开历史事件和趋势当在屏幕下方出现黄色闪烁时，对应点低报警或高报警当在屏幕下方出现红色闪烁时，对应点低低报或高高报，对应点进入联锁动作对应点曾经出现过低报或高报，目前报警已消除，但操作员未经过确认对应点曾经出现过低低报或高高报，目前报警已消除，但操作员未经过确认状态栏显示所对应报警产生的时间及其相关信息确认当前页面中的报警画面中其余按钮的功能，可通过监控画面中的右上角和右下角的，查看具体的使用。
