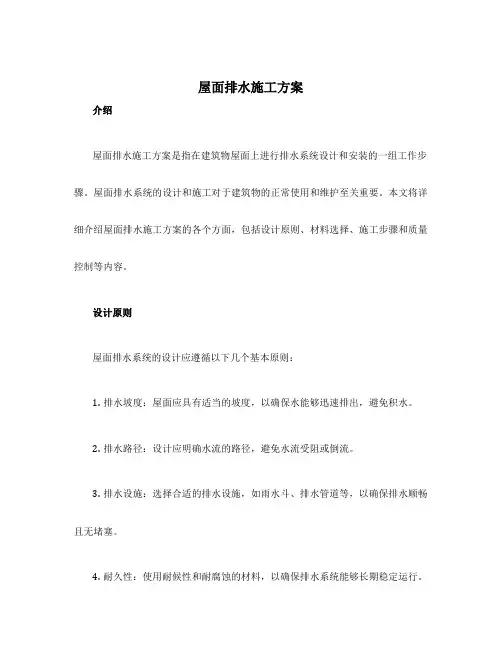

屋面排水施工方案
屋面排水施工方案介绍屋面排水施工方案是指在建筑物屋面上进行排水系统设计和安装的一组工作步骤。
屋面排水系统的设计和施工对于建筑物的正常使用和维护至关重要。
本文将详细介绍屋面排水施工方案的各个方面，包括设计原则、材料选择、施工步骤和质量控制等内容。
设计原则屋面排水系统的设计应遵循以下几个基本原则：1.排水坡度：屋面应具有适当的坡度，以确保水能够迅速排出，避免积水。
2.排水路径：设计应明确水流的路径，避免水流受阻或倒流。
3.排水设施：选择合适的排水设施，如雨水斗、排水管道等，以确保排水顺畅且无堵塞。
4.耐久性：使用耐候性和耐腐蚀的材料，以确保排水系统能够长期稳定运行。
材料选择在屋面排水系统的施工中，选择合适的材料是非常重要的。
以下是一些常用的材料及其特点：1.屋面防水材料：常见的有聚合物防水卷材、沥青防水卷材等。
根据具体情况选择适合的防水材料。
2.排水管道：常见的有塑料排水管道和金属排水管道。
根据建筑物的规模和需求选择合适的管道材料。
3.排水设备：包括雨水斗、雨水管、排水口等。
应选择耐腐蚀、耐候性好的材料，以确保长期稳定运行。
施工步骤屋面排水施工的步骤如下：1.清理屋面：清理屋面上的杂物，确保施工区域干净整洁。
2.防水处理：根据防水设计方案，进行屋面的防水处理，确保屋面具备良好的防水性能。
3.设计安装排水管道：根据设计方案，在屋面上确定排水管道的布置和走向。
4.安装排水设备：根据设计方案，安装雨水斗、排水口等排水设备。
5.排水管道连接：将排水管道连接起来，确保通畅且密封。
6.施工质量检查：对施工质量进行检查，确保施工符合设计要求。
7.系统测试：对排水系统进行测试，确保排水顺畅且无漏水现象。
质量控制屋面排水施工的质量控制包括施工前、施工中和施工后的各个环节：1.施工前：对设计方案进行评审，与设计人员进行沟通。
同时，对施工材料进行检查，确保材料质量符合要求。
2.施工中：对施工现场进行监督，确保施工质量符合规范要求。
屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。

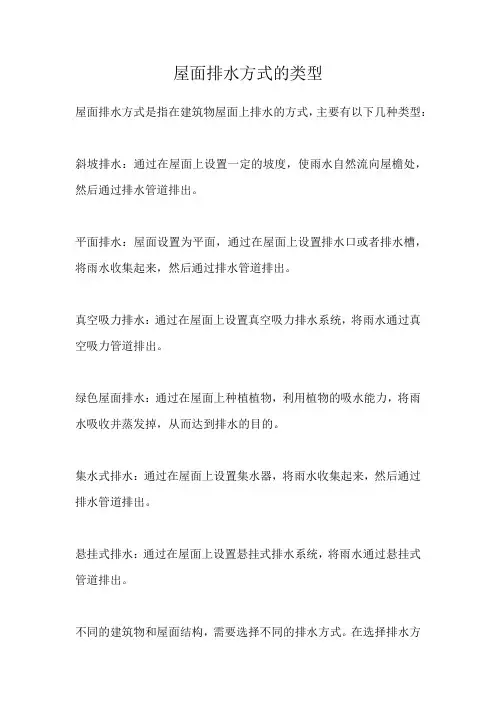

屋面排水方式的类型
屋面排水方式的类型
屋面排水方式是指在建筑物屋面上排水的方式，主要有以下几种类型：
斜坡排水：通过在屋面上设置一定的坡度，使雨水自然流向屋檐处，然后通过排水管道排出。
平面排水：屋面设置为平面，通过在屋面上设置排水口或者排水槽，将雨水收集起来，然后通过排水管道排出。
真空吸力排水：通过在屋面上设置真空吸力排水系统，将雨水通过真空吸力管道排出。
绿色屋面排水：通过在屋面上种植植物，利用植物的吸水能力，将雨水吸收并蒸发掉，从而达到排水的目的。
集水式排水：通过在屋面上设置集水器，将雨水收集起来，然后通过排水管道排出。
悬挂式排水：通过在屋面上设置悬挂式排水系统，将雨水通过悬挂式管道排出。
不同的建筑物和屋面结构，需要选择不同的排水方式。
在选择排水方
式时，需要考虑到排水效率、排水安全、排水成本等因素。
同时，还需要根据当地的气候和降雨情况，选择适合的排水方式。
屋面雨水排水系统
屋面雨水排水系统屋面雨水排水方式屋面雨水排水系统分为外排水系统、内排水系统和混合排水系统。
一、雨水外排水系统1、檐沟外排水系统又称水落管排水系统或普通外排水系统，由檐沟、雨水斗及水落管（立管）组成。
雨水多采用屋面檐沟汇集，然后流入隔一定间距沿外墙设置的水落管排泄至地下沟管或地面。
适用于一般居住建筑、屋面面积较小的公共建筑和小型单跨厂房等建筑屋面雨布的排除。
水落管的布置间距应根据当地暴雨强度、屋面汇水面积和水落管的通水能力来确定。
据经验，一般为15~20m设一根DN100的水落管，其汇水面积不超过250m2。
阳台上的水落管可采用DN50。
2、天沟外排水系统天沟外排水即利用屋面构造上所形成的天沟本身容量和坡度，使雨雪水向建筑物两端（山墙、女儿墙方向）泄放，并经墙外立管排至地面或雨水管道。
由天沟、雨水斗、排水立管和排出管组成。
适用于长度不超过100m的多跨工业厂房，以及厂房内不允许布置雨水管道的建筑。
在工程实践中常采用天沟外排水的方式排除大型屋面的雨雪水，采用天沟外排水不仅能消除厨房内部检查井冒水的问题，而且具有节约投资、节省金属材料、施工简便，利于合理地使用厂房空间和地面以及为厂区雨水系统提供明沟排水或减少管道埋深等优点；但若设计不善或施工质量不良，会出现天沟翻水、漏水等问题。
天沟外排水，应以建筑的伸缩缝或沉降缝作为屋面分水线。
天沟的流水长度，应结合天沟的伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。
为防止天沟末端处积水，应在女儿墙、山墙上或天沟末端设置溢流口，溢流口比天沟上檐低50~100㎜。
立管直接排水至地面时，需采取防冲刷措施，在湿陷性土壤地区，不准直接排水，冰冻地区立管需采取防冻措施。
二、雨水内排水系统大屋面面积的工业在，尤其是屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，内跨屋面雨水用水落管排除有较大困难，因此必须在建筑物内部设置雨水管系统。
对建筑立面要求较高的建筑物，也应设置建筑雨水管系统；此外，高层大面积平屋顶民用建筑，特别是处于寒冷地带的此类建筑物，均应采用内排水方式。
屋面排水工程施工步骤详解
屋面排水工程施工步骤详解1. 前期准备在开始屋面排水工程施工之前，需要进行一些前期准备工作。
首先，对屋面进行全面的检查和评估，确定排水问题的根源和程度。
然后，制定详细的施工计划，包括所需材料和工具的清单，以及施工时间表。
2. 清理屋面在施工开始之前，必须先清理屋面，确保其表面干净无尘。
清理屋面的方法可以根据实际情况而定，可以使用高压水枪或清洁剂进行清洗，将屋面上的杂物和污垢清除干净。
3. 安装排水系统根据施工计划，开始安装排水系统。
首先，确定排水系统的布局和设计，包括排水口、排水管道和雨水收集设备等。
然后，根据设计要求安装排水口和排水管道，确保其位置和高度符合要求。
4. 连接雨水收集设备如果需要使用雨水收集设备，需要将其与排水系统连接起来。
根据设备的安装要求，选择合适的连接方式，如接头或管道连接等。
确保连接紧密可靠，不会出现漏水或堵塞的情况。
5. 测试排水系统在完成排水系统的安装后，进行排水系统的测试，以确保其正常工作。
可以利用水源模拟雨水流动，检查排水口和排水管道是否畅通，是否存在漏水或积水的情况。
如发现问题，及时进行修复和调整。
6. 防水处理在屋面排水工程完成后，进行防水处理，以确保屋面不会渗漏或受损。
可以使用防水涂料或防水卷材等材料进行防水处理，涂抹或铺设在屋面表面，形成有效的防水层。
7. 施工验收最后，对屋面排水工程进行验收。
检查排水系统的安装质量和防水效果是否符合设计要求，确保没有漏洞或其他问题。
如发现不符合要求的地方，及时进行修复和调整，直到达到预期的效果。
以上是屋面排水工程施工的详细步骤。
在施工过程中，要注意安全和质量，并严格按照相关法规和规范进行操作。
如遇到问题或困难，应及时寻求专业人士的帮助和指导，确保施工顺利进行。
屋顶—屋面排水设计(建筑构造)
平屋顶坡度
平屋顶是否需要坡度
屋脊分水线 屋面排水方向
平屋顶坡度
1、材料找坡 材料找坡是指屋顶坡度由垫坡材料 形成，一般用于坡向长度较小的屋面。 为了减轻屋面荷载，应选用轻质材料找 坡，如水泥炉渣、石灰炉渣等。找坡层 的厚度最薄处不小于20mm。平屋顶材料 找坡的坡度宜为2%。
平屋顶坡度
2、结构找坡 结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。 结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但顶棚 顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。
屋面排水组织
（五）檐沟宽度及坡度
1、檐沟或天沟应做纵向坡度 纵坡一般为0.5%至1%，用 石灰炉渣等轻质材料垫置坡度。 2、檐沟宽度 檐沟净宽不小于200mm，分 水线处最小深度大于120mm。
屋面坡度
屋顶排水坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法。 角度法: 用屋面与水平面的夹角表示, 如a=26O、30O、32O等； 斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等； 百分比：用屋顶高度H与坡面水平长度L的百分比表示，如i=1%。 坡屋顶多采用角度法，平屋顶多采用百分比法。
屋面排水组织
（一）排水区划分
排水分区的大小一般 按一个雨水口负担150m2 ~200m2屋面面积的雨水考 虑，屋面面积按水平投影 面积计算。
屋面排水组织
（二）排水坡面 屋面流水线不宜过大。屋面宽度≤12m时，可做成单坡排水；当屋面宽度>12m时， 宜采用双坡或四坡排水。
屋面排水组织
（三）雨水口间距
屋面排水方式
有组织排水
在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案，有 外排水、内排水、内外排水三种情况。
屋面排水系统
屋面排水系统简介屋面排水系统是建筑物屋面的一种重要组成部分，其主要作用是将降水（如雨水、融雪水）从屋面上顺利排往下水道或雨水收集系统，保护建筑物免受水的侵害。
本文将介绍屋面排水系统的组成、工作原理以及常见的屋面排水系统类型。
组成部分屋面排水系统由以下组成部分组成：排水管道排水管道是屋面排水系统的核心部分，负责将降水导向下水道或雨水收集系统。
排水管道通常由PVC（聚氯乙烯）或铝材料制成，其直径和长度根据建筑物大小和屋面面积而定。
雨水集水器雨水集水器位于屋面的低点，用于收集降水并导向排水管道。
雨水集水器常用的材料有铝合金、不锈钢或塑料，其设计可以使雨水顺利流入排水管道，阻止杂物进入系统。
漏斗排水口漏斗排水口是屋面排水系统的一部分，通常安装在屋面上的低点。
其作用是将水从屋面集中导向排水管道，并防止杂物进入系统。
漏斗排水口通常采用特殊的设计，以最大限度地减少堵塞的风险。
檐口排水系统檐口排水系统是常见的屋面排水系统类型之一，适用于屋顶有檐口的建筑物。
檐口排水系统通过檐口安装排水管道，并将水从屋面引导到下水道。
该系统通常包括檐檩、排水槽和排水管道。
平顶排水系统平顶排水系统适用于平顶建筑物，其设计旨在有效排水，并防止水在屋面上积聚。
平顶排水系统通常包括排水板、排水斜坡和排水孔，以确保水可以迅速排出屋顶。
内排水系统内排水系统适用于那些没有外部排水系统的建筑物，如地下室或封闭式阳台。
该系统通过内置排水管道将降水引导到下水道或储水设施。
工作原理屋面排水系统的工作原理如下：1.降水从屋面流入雨水集水器。
2.雨水集水器将水导向排水管道。
3.水沿着排水管道流动，最终达到下水道或雨水收集系统。
在整个流程中，漏斗排水口和排水管道的设计起着至关重要的作用，保证水能畅通地从屋面流向目标位置，并防止杂物堵塞系统。
维护与保养屋面排水系统需要定期维护和保养，以确保其正常运行和延长使用寿命。
以下是一些常见的维护和保养措施：1.清洁排水系统中的杂物和积水。
屋面排水工程施工步骤详解
屋面排水工程施工步骤详解
本文将详细介绍屋面排水工程的施工步骤，以供参考。
步骤一：测量和规划
首先，需要对屋面进行测量，并确定排水系统的位置和设计。
这包括确定排水口的数量和位置，以及排水管道的布置方式。
根据测量结果，制定排水系统的规划图纸。
步骤二：准备材料和工具
在施工开始之前，需要准备好所需的材料和工具。
这包括排水管道、排水口、密封材料、胶水、切割工具等。
确保材料和工具的质量良好，并符合相关的建筑标准和规范要求。
步骤三：安装排水管道和排水口
按照规划图纸的要求，开始安装排水管道和排水口。
首先，使用切割工具将屋面开口，然后将排水管道与排水口连接起来。
确保连接紧密，并使用密封材料进行密封，以防止漏水。
步骤四：测试排水系统
安装完排水管道和排水口后，需要进行排水系统的测试。
将水注入排水管道中，观察是否有漏水现象。
如果发现漏水问题，及时进行修复。
步骤五：完成工程
当排水系统经过测试并确保正常工作后，施工工作即可完成。
对安装的排水管道和排水口进行最后的检查，确保所有部件安装正确，并且没有任何问题。
总结
屋面排水工程需要经过测量、规划、安装、测试和检查等多个步骤。
在施工过程中，要注意按照相关的建筑标准和规范要求进行操作，确保排水系统的质量和安全性。

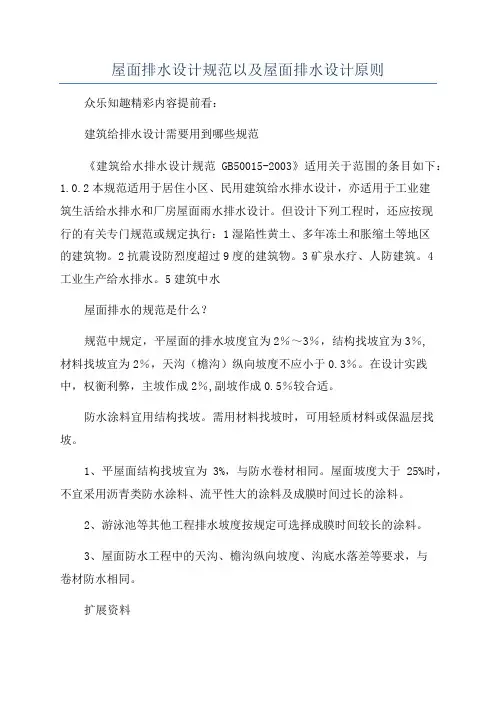

屋面排水设计规范以及屋面排水设计原则
屋面排水设计规范以及屋面排水设计原则众乐知趣精彩内容提前看：建筑给排水设计需要用到哪些规范《建筑给水排水设计规范GB50015-2003》适用关于范围的条目如下：1.0.2本规范适用于居住小区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。
但设计下列工程时，还应按现行的有关专门规范或规定执行：1湿陷性黄土、多年冻土和胀缩土等地区的建筑物。
2抗震设防烈度超过9度的建筑物。
3矿泉水疗、人防建筑。
4工业生产给水排水。
5建筑中水屋面排水的规范是什么？规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡宜为2％，天沟（檐沟）纵向坡度不应小于0.3％。
在设计实践中，权衡利弊，主坡作成2％,副坡作成0.5％较合适。
防水涂料宜用结构找坡。
需用材料找坡时，可用轻质材料或保温层找坡。
1、平屋面结构找坡宜为3%，与防水卷材相同。
屋面坡度大于25%时，不宜采用沥青类防水涂料、流平性大的涂料及成膜时间过长的涂料。
2、游泳池等其他工程排水坡度按规定可选择成膜时间较长的涂料。
3、屋面防水工程中的天沟、檐沟纵向坡度、沟底水落差等要求，与卷材防水相同。
扩展资料屋面排水坡度如下：坡度＝(高程差/水平距离)某100%，使用百分比表示时，即：i=h/l某100％。
坡度3%是指水平距离每100米,垂直方向上升(下降)3米；1%是指水平距离每100米,垂直方向上升(下降)1米。
在防水工程中，排水和防水同样重要，特别是在屋面、地下室等重点部位，排水性能的好坏直接关系到防水的成败。
俗话说，磨刀不误砍柴工，找平层的防排水设计做好了，防水才能事半功倍。
找平层可采用水泥砂浆、细石混凝土，但使用沥青类防水涂料或高聚物改性沥青类防水涂料时，也可采用沥青砂浆作找平层。
水泥砂浆找平层宜掺微膨胀剂，其要求应遵守有关规定。
建筑中的屋面排水技术分析
建筑中的屋面排水技术分析建筑物的屋面排水系统是一种非常重要的技术，因为它可以帮助建筑物排除积水，降低建筑物内部空气湿度，以及减少建筑物屋顶的负荷，增加建筑物的使用寿命。
本文将对建筑中的屋面排水技术进行分析，从材料、设计、施工和维护四个方面进行探讨。
一、材料方面屋面排水系统的主要材料包括排水管道、屋面防水层、排水板和过水板等。
在选择这些材料时，应根据当地的气候条件、建筑物的使用和功能要求来进行选择。
排水管道是屋面排水系统中比较重要的组成部分之一，一般选用PVC排水管道或玻璃钢排水管道，这两种管道具有较好的耐酸碱、耐腐蚀、抗热、防渗透等特点，并且易于安装和维修。
屋面防水层则是保证建筑物不渗水的关键，一般采用防水涂料、防水卷材和防水板材等，这些材料具有不老化、耐酸碱、抗UV、抗老化等特点，同时还具有较好的防水性能。
排水板和过水板则是屋面排水系统中的重要组成部分之一，一般选用聚氨酯排水板或者热熔胶板等，这些材料具有良好的排水性能和稳定的性质，能够满足建筑物的要求。
二、设计方面屋面排水系统的设计一般分为内排和外排两种方式，内排为将雨水引入排水管道后，通过室内排水井和下水道排出，这种设计适用于高层建筑和多层住宅等。
外排为将雨水排出建筑物外部，在地面上或者管道下方排出，这种设计适用于低层建筑物和天井等。
在设计屋面排水系统时，需要根据建筑物的用途和功能、降雨量、地形地势、排水管道等条件进行综合分析和设计。
设计时还需要注意合理地设置斜度、防止漏水和积水等问题。
三、施工方面在屋面排水系统的施工过程中，需要严格按照设计方案进行施工，确保每个环节的质量。
首先需要保证材料的质量，杜绝假冒伪劣材料的使用。
其次需要注重施工过程中的细节，如排水板和排水管之间的接缝处理、屋面防水层的涂抹均匀等。
最后需要保证施工时的安全，如佩戴防护装备、遵守施工规定等。
四、维护方面在屋面排水系统的正常使用过程中，也需要进行定期维护，以保证其正常使用效果。

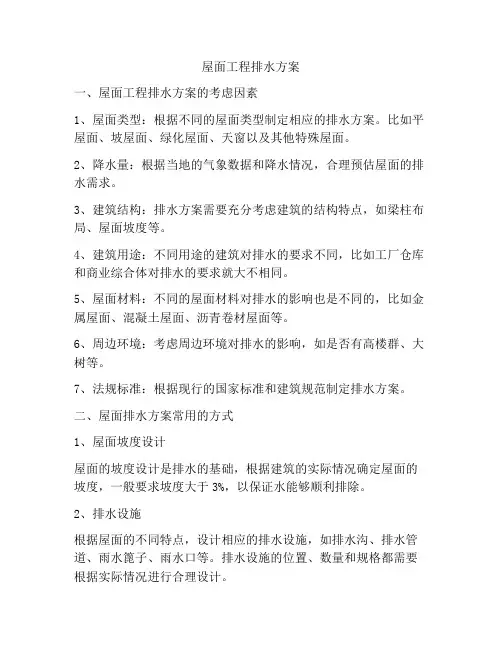

屋面工程排水方案
屋面工程排水方案一、屋面工程排水方案的考虑因素1、屋面类型：根据不同的屋面类型制定相应的排水方案。
比如平屋面、坡屋面、绿化屋面、天窗以及其他特殊屋面。
2、降水量：根据当地的气象数据和降水情况，合理预估屋面的排水需求。
3、建筑结构：排水方案需要充分考虑建筑的结构特点，如梁柱布局、屋面坡度等。
4、建筑用途：不同用途的建筑对排水的要求不同，比如工厂仓库和商业综合体对排水的要求就大不相同。
5、屋面材料：不同的屋面材料对排水的影响也是不同的，比如金属屋面、混凝土屋面、沥青卷材屋面等。
6、周边环境：考虑周边环境对排水的影响，如是否有高楼群、大树等。
7、法规标准：根据现行的国家标准和建筑规范制定排水方案。
二、屋面排水方案常用的方式1、屋面坡度设计屋面的坡度设计是排水的基础，根据建筑的实际情况确定屋面的坡度，一般要求坡度大于3%，以保证水能够顺利排除。
2、排水设施根据屋面的不同特点，设计相应的排水设施，如排水沟、排水管道、雨水篦子、雨水口等。
排水设施的位置、数量和规格都需要根据实际情况进行合理设计。
3、雨水收集利用在一些特殊的屋面工程中，可以考虑利用雨水进行收集和利用，如在绿化屋面中利用雨水浇灌植物等。
4、雨水斗在一些坡屋面上，可以设置雨水斗来直接收集雨水，将其引到排水系统中。
5、防水层设计在排水方案中，必须结合防水层的设计，确保排水设施不会损害防水层的完整性，否则就会造成漏水现象。
三、排水方案设计的注意事项1、合理确定排水设施的位置和数量，保证排水畅通。
2、考虑尽可能减少排水设施的阻力，避免雨水积水。
3、排水系统的设计要考虑到维护和清洁的方便性。
4、考虑屋面的防水层和保温层，避免对其造成损害。
5、根据当地的气候特点和降水情况，合理选择排水设施的规格和材料。
6、根据建筑结构特点，确定排水管道的路径和坡度，以尽可能减少管道的弯曲和拐角。
7、对于高层建筑，需要考虑雨水的风压和风载，以免雨水被风吹回。
8、排水系统的设计要符合建筑规范和国家标准要求。
屋面排水计算范文
屋面排水计算范文屋面排水是指通过排水系统将屋面上的降水排除到指定的排水管网或集水器中，防止积水对建筑物造成损害。
屋面排水计算是为了确定合适的排水设施和管道尺寸，确保排水系统能够有效运作。
以下将介绍屋面排水计算的一般步骤和常见方法。
1.确定设计降雨量：根据所在地区的气象数据，确定设计频率和设计降雨强度。
常用的设计频率为10年、20年、50年和100年一遇等。
2.计算屋面面积：测量屋面平面面积，包括屋顶、凹凸部分、斜面和斜坡等。
3.确定屋面径流系数：根据屋面材料和降雨强度，选择相应的屋面径流系数。
常用的屋面径流系数有0.85（柏油瓦）、0.8（混凝土瓦）、0.75（金属瓦）和0.6（草坪、花坛等绿地）等。
4.计算屋面产流量：通过乘以屋面面积和屋面径流系数，计算出屋面每小时的产流量。
即产流量=屋面面积×屋面径流系数。
5. 计算排水量：根据设计降雨强度和设计频率，计算出每小时的排水量。
排水量通常以立方米每秒（m³/s）或毫米每小时（mm/h）来表示。
6.确定排水设施和管道尺寸：根据排水量和流速要求，选择合适的排水设施和管道尺寸。
常见的屋面排水计算方法有以下几种：1.常规方法：根据屋面天花板、排水部分和管道的几何形状，进行流量和流速的计算。
此方法适用于简单的排水系统和规则形状的屋面。
2. 水力计算方法：根据Bernoulli方程和连续方程，通过排水部分的水力曲线和能量平衡等原理，计算流量和压力损失。
此方法适用于复杂的排水系统和非规则形状的屋面。
3.数值模拟方法：使用计算机软件模拟屋面降雨、产流和排水过程，并进行流量和流速的计算。
此方法适用于复杂的排水系统和非规则形状的屋面，可以提供更准确的结果。
需要注意的是，屋面排水计算需要考虑多种因素，如屋面材料、降雨强度、降雨频率、屋面形状、排水设施和管道尺寸等。
同时，还需要根据当地的建筑规范和标准进行计算和设计，以确保排水系统的性能和安全性。
总结起来，屋面排水计算是一个复杂而关键的工作，需要考虑多个因素和采用合适的计算方法。
屋面排水要求
屋面排水要求
屋面排水是指在建筑物屋面、天花板或平台上进行排水的一种方式。
它的主要目的是将雨水或其他液体排出建筑物，防止水浸和损坏。
在进行屋面排水时，需要注意以下几个方面要求：
1. 坡度要求：屋面排水必须有一定的坡度，以便水能够自然流向排水口，不堆积在屋面上。
根据不同的建筑物类型和屋面结构，坡度的要求也会有所不同。
2. 排水口位置：排水口应该位于屋面最低点，以保证水能够顺利地流出。
同时，在屋面较大的情况下，需要设置多个排水口，以避免排水不畅的情况。
3. 排水管道：排水管道应该选择适当的材料，以确保其耐用性和排水效果。
同时，在设计管道时，需要考虑到管道长度、管径、坡度等因素，以确保排水畅通。
4. 排水系统维护：在使用过程中，需要定期清理排水口和排水管道，以防止堵塞和积水。
同时，还需要在雨季来临前进行检查和维护，确保排水系统的正常运行。
总之，屋面排水对于建筑物的保护至关重要，需要注意各项要求，以确保其顺畅运行。
- 1 -。
建筑标准对建筑物屋面排水的要求
建筑标准对建筑物屋面排水的要求在建筑设计和施工中，屋面排水是一个非常重要的环节。
建筑标准对于建筑物屋面排水的要求十分严格，旨在确保建筑物能够有效地排除雨水，防止屋面渗漏和损坏。
本文将从屋面排水的原理、标准要求和常见排水系统等角度进行探讨。
一、屋面排水的原理屋面排水的原理是利用坡度和排水系统来导向雨水顺利地流动到下水道或其他排水设施中。
一般来说，屋面的坡度和排水系统的设计应该是综合考虑的结果，以确保排水的顺利进行。
二、建筑标准对屋面排水的要求建筑标准对建筑物屋面排水的要求主要包括以下几个方面：1. 坡度要求：建筑物屋面应具备一定的坡度，以确保雨水能够自然地流向排水口。
通常情况下，屋面的坡度应不小于1:100，对于特殊情况，如大型商业建筑或屋面装有太阳能设备等，坡度要求可能会有所不同。
2. 排水设施要求：建筑物屋面应设置合适的排水设施，如排水沟、雨水管道等。
排水设施的设计应符合相关标准，以确保排水的顺利进行。
同时，排水设施的材料和施工质量也需要符合相应的标准要求。
3. 防水系统要求：建筑物屋面的防水系统是确保屋面排水有效的关键。
防水系统应采用符合标准的防水材料，并经过专业的施工和检测，以确保屋面不会渗漏和损坏。
三、常见排水系统常见的屋面排水系统包括以下几种：1. 集水排水系统：这是最常见的一种屋面排水系统。
通过设置排水沟和雨水管道，将屋面上的雨水集中导向到下水道。
这种方式适合于大部分建筑物，可以有效地排除雨水。
2. 绿化屋面排水系统：这是一种比较特殊的屋面排水系统。
绿化屋面通过设置特殊的层次和材料，使雨水可以渗透到土壤中，起到保护环境和调节气温的作用。
3. 平台排水系统：这种排水系统适用于建筑物的平台或阳台等区域。
通过设置排水沟和雨水管道，将平台上的雨水导向到下水道，以避免积水对平台结构的损坏。
四、结语建筑标准对建筑物屋面排水的要求非常重要，它的合理设计和施工直接关系到建筑物的使用寿命和安全性。
只有遵循相关标准要求，合理设置屋面排水系统，才能确保建筑物能够有效地排除雨水，防止屋面渗漏和损坏。
简述屋面雨水排水的方式及其组成
简述屋面雨水排水的方式及其组成屋面雨水排水是建筑物中非常重要的一环，目的是将屋顶上的降雨水迅速排除，防止水渗漏和楼顶积水。
本文将简述屋面雨水排水的方式及其组成。
一、屋面雨水排水的方式1. 自然排水方式自然排水是指通过自然力以及屋顶的坡度将降雨水排至地面或其他地方。
这种方式适用于屋顶坡度较大的建筑，可以节省排水设备的成本。
常见的自然排水方式包括：(1) 背斜坡排水：通过在建筑物背侧形成坡度，将雨水自然排至背侧的排水口或者排水槽中。
(2) 锯齿形坡道排水：通过在屋面铺设一系列锯齿形坡道，使雨水在坡道上形成涓流，自然流向排水口。
(3) 梯形坡道排水：将屋面分割成一系列梯形，使雨水依次流向下方，最终排至地面。
2. 人工排水方式人工排水是指通过排水设备和管道将雨水排除。
这种方式适用于屋顶坡度较小或需要集中管理和控制排水的建筑。
常见的人工排水方式包括：(1) 屋面排水路线：在屋面设置排水路线，通过排水口将雨水排至建筑物周围的排水系统中。
(2) 集水器和管道排水：通过在屋面设置集水器，并通过管道将雨水引导排除。
(3) 屋面收集雨水系统：将雨水收集、储存并进行合理利用。
这种方法可以用于降低水资源消耗，实现可持续发展。
二、屋面雨水排水的组成1. 屋顶覆盖材料屋顶覆盖材料是屋面雨水排水系统中的基础组成部分。
常见的屋顶覆盖材料包括瓦片、屋面油毡、金属片、沥青瓦等。
这些材料应具备一定的耐候性和耐水性，能够有效防止雨水渗漏。
2. 屋面坡度屋面坡度是指屋面的倾斜度，决定了雨水的流向和排水速度。
合理的屋面坡度可以确保雨水迅速排除，减少水渗漏的风险。
3. 排水设备排水设备包括排水口、排水槽、雨水篦子等，用于收集和引导雨水。
排水设备应具备良好的密封性，防止雨水渗漏。
此外，排水设备的数量和布局也需要根据建筑物的具体情况进行合理设计。
4. 排水管道排水管道用于将收集到的雨水引导至地面或其他地方。
排水管道应具备足够的强度和耐腐蚀性，以应对各种气象条件和长期使用的需求。
屋面排水系统
屋面排水系统
屋面排水系统是指安装在屋顶上的系统，用于将雨水和其他水分从屋面引导到下水道或收集和利用。
它可以包括以下几个组成部分：
1. 屋面排水设备：包括排水口、天沟和排水管道等。
排水口通常位于屋面的最低点，并连接到天沟或排水管道。
2. 天沟系统：由悬挂在屋面上的金属或塑料槽构成，用于收集和引导雨水。
天沟通常安装在屋脊或屋沟的边缘，并沿着屋面的斜坡收集水分，将其导向排水口。
3. 排水管道：将天沟收集的雨水和其他水分引导到下水道或集水系统。
排水管道可以是塑料、金属或混凝土制成，并通过坡度和排水口的布局确保水流顺畅。
4. 排水系统配件：包括漏水捕捉器、倾斜调节器和雨水过
滤器等。
这些配件用于预防和处理漏水问题、调整屋面坡
度和过滤雨水中的杂质。
5. 收集和利用系统：有些屋面排水系统还包括收集和利用
雨水的装置，这样可以将雨水重复利用于灌溉、洗车或其
他用途。
这些装置通常包括储水罐、过滤器和泵等。
屋面排水系统的设计和安装需根据屋面斜度、降雨量、建
筑用途和当地规范进行选择和考虑。
一个有效的屋面排水
系统可以确保屋面持久耐用，预防内外墙面和结构的损坏，以及避免积水造成的室内漏水和水浸等问题。
建筑屋面雨水排水系统一般规定
建筑屋面雨水排水系统一般规定1.1建筑屋面雨水排水系统应将屋面雨水排至室外非下沉地面、雨水控制利用设施或雨水管渠，当设有雨水利用系统的蓄存池（箱）时，可排到蓄存池（箱）内。
1.2 建筑屋面雨水积水深度应控制在允许的负荷水深之内，50年设计重现期降雨时屋面积水不得超过允许的负荷水深。
1.3 建筑屋面雨水应有组织排放，可采用管道系统加溢流设施或管道系统无溢流设施排放。
采取承雨斗排水或檐沟外排水方式的建筑宜采用管道系统无溢流设施方式排放。
对于建筑要求有水帘效果的坡屋面，可将雨水排放至地面后进行有组织汇集。
1.4 当设有溢流设施时，溢流排水不得危及建筑设施和人员安全。
1.5 屋面排水的雨水管道进水口设置应符合下列规定：1 屋面、天沟、土建檐沟的雨水系统进水口应设置雨水斗；2 从女儿墙侧口排水的外排水管道进水口应在侧墙设置承雨斗；女儿墙的侧入式雨水斗等侧排水口，应通过承雨斗或其它具有溢流、通气功能的排水管件与外排雨水管道连接；3 成品檐沟雨水管道的进水口可不设雨水斗。
1.6 设有雨水斗的雨水排放设施的总排水能力应进行校核，并应符合下列规定：1 校核雨水径流量应按50年或以上重现期计算，屋面径流系数应取1.0；2 压力流屋面雨水系统排水能力校核应进行水力计算，计算时雨水斗的校核径流量不得大于本规程表3.2.4中的数值；3 半有压屋面雨水系统排水能力校核中，当溢流水位或允许的负荷水位对应的斗前水深大于本规程表3.2.4中的数值时，则雨水斗的校核径流量不得大于本规程表3.2.4中的数值。
1.7 建筑屋面雨水系统的横管或悬吊管应具有自净能力，宜设有排空坡度，且1年重现期5min降雨历时的设计管道流速不应小于自净流速。
1.8 屋顶供水箱溢水、泄水、冷却塔排溢水、消防系统检测排水以及绿化屋面的渗滤排水等较洁净的废水可排入屋面雨水排水系统。
1.9 建筑屋面雨水排水系统应独立设置，严禁与污水、废水排水管道连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章建筑屋面雨水排水系统7.3 雨水排水系统的水力计算7.3雨水排水系统的水力计算7.3.1 雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度q、汇水面积F以及径流系数ψ有关，屋面径流系数一般取ψ＝0.9。
1．设计暴雨强度q设计暴雨强度公式中有设计重现期P和屋面集水时间t两个参数。
设计重现期应根据建筑物的重要程度、气象特征确定，一般性建筑物取2～5年，重要公共建筑物不小于10年。
由于屋面面积较小，屋面集水时间应较短，因为我国推导暴雨强度公式实测降雨资料的最小时段为5min，所以屋面集水时间按5min计算。
工业企业特征P(年) 1生产工业因素生产和机械设备不会因水受损害生产可能因水受损害，但机械设备不会因水受损害生产不会因水受影响，但机械设备可能因水受损害生产和机械均可能因水受损害0.51.01.52.02土建因素房屋最低层地板标高低于室外地面标高天窗玻璃位于天沟之上低于10cm屋顶各方面被房屋高出部分包围，妨碍雨水流动0.5 0.5 0.5工业建筑雨水设计重现期１．设计暴雨强度雨水设计流量是雨水排水系统最基本的参数，按降雨强度计算，各地区的气候条件不同，降雨强度计算公式不同：式中q ——设计降雨强度，L/s·ha ；P ——设计重现期，a ；t ——降雨历时，min ；A 、c 、n 、b ——当地的降雨参数，根据统计方法确定。
n b t P c A q )()lg 1(167++=各地的降雨强度公式可以在室外排水设计手册中查出。
如当地无降雨强度公式时，可以根据当地雨量记录进行推算，或借用邻近地区的降雨强度公式进行计算。
北京地区的设计降雨强度可按下式计算：70.0)8()lg 85.01(2111++=t P q屋面雨水排水管道的设计降雨历时可按5min 计算，居住小区的雨水管道设计降雨历时应按下式计算：式中t ——降雨历时，min；t1——地面集流时间，min，视距离长短、地形坡度和地面覆盖情况而定，一般可以选5～10min；M——折减系数，小区支管和接户管：M =1，小区干管、暗管：M =2，明沟M =1.2；t 2——排水管道内的雨水流行时间，min。
21Mttt+=各种汇水区域的设计重现期汇水区域名称设计重现期（a）屋面一般性建筑2～5重要公共建筑10室外场地居住小区1～3车站、码头、机场的基地2～5一般情况下，87式雨水斗系统的设计重现期宜取表中的低限值；虹吸式系统的设计重现期应不低于表中的高限值。
2．汇水面积F屋面雨水汇水面积较小，一般按m2计。
对于有一定坡度的屋面，汇水面积不按实际面积而是按水平投影面积计算。
考虑到大风作用下雨水倾斜降落的影响，高出屋面的侧墙，应附加其最大受雨面正投影的一半作为有效汇水面积计算。
窗井、贴近高层建筑外墙的地下汽车库出入口坡道应附加其高出部分侧墙面积的二分之一。
同一汇水区内高出的侧墙多于一面时，按有效受水侧墙面积的1／2折算汇水面积。
雨水量可按以下两个公式计算：3. 雨水量计算公式10000Fqs Q ψ=（7-1）3600FqsQ ψ=（7-2）式中ψ——径流系数，屋面取0.9；Q ——屋面雨水设计流量，L/s ；F ——屋面设计汇水面积，m 2；q s ——当地降雨历时5min 时的暴雨强度，L/s ·104m 2；h s ——当地降雨历时5min 时的小时降雨深度，mm/h ；由于降雨本身的规律性不是很强，雨水管道设计计算公式是根据长期积累的气象资料，进行数据统计分析而得到的。
公式中采用的一些参数，如设计重现期、降雨历时、径流系数（径流量／降雨量）等都带有一定的经验性。
因此工程中应参照一些经验确定设计参数。
设计时选降雨历时越短，降雨强度越大，雨水系统造价越高；选降雨历时过长，降雨强度过小，雨水系统造价降低，但出现大雨时雨水不能及时排出的危险增大。
ghDh Q 2μπ=雨水斗的泄流量与流动状态有关，重力流状态下，雨水斗的排水状况是自由堰流，通过雨水斗的泄流量与雨水斗进水口直径和斗前水深有关，可按环形溢流堰公式计算1. 雨水斗泄流量式中Q ——通过雨水斗的泄流量，m 3/s ；μ——雨水斗进水口的流量系数，取0.45；D ——雨水斗进水口直径，m ；h ——雨水斗进水口前水深，m 。
（7-3）在半有压流和压力流状态下，排水管道内产生负压抽吸，所以通过雨水斗的泄流量与雨水斗出水口直径、雨水斗前水面至雨水斗出水口处的高度及雨水斗排水管中的负压有关：)(242P H g d Q +=μπ式中Q ——雨水斗出水口泄流量，m 3/s ；μ——雨水斗出水口的流量系数，取0.95；d ——雨水斗出水口内径，m ；H ——雨水斗前水面至雨水出水口处的高度，m ；P ——雨水斗排水管中的负压，m 。
（7-4）各种类型雨水斗的最大泄流量可按表7-1选取。
雨水斗最大泄流量（L/s）表7-187式多斗排水系统中，一根悬吊管连接的87式雨水斗最多不超过4个，离立管最远端雨水斗的设计流量不得超过表中数值，其他各斗的设计流量依次比上游斗递增10％。
屋面天沟为明渠排水，天沟水流流速可按明渠均匀流公式计算2. 天沟流量21321I R n v =（7-5）vw Q =（7-6）式中Q——天沟排水流量（m3/s）；v——流速（m3/s）；n——天沟粗糙度系数，与天沟材料及施工情况有关，见表7.3.2；I——天沟坡度，不小于0.003；w——天沟过水断面积，（m2）各种抹面天沟粗糙度系数表7-2横管包括悬吊管、管道层的汇合管、埋地横干管和出户管，横管可以近似地按圆管均匀流计算：3. 横管21321I R nv （7-7）（7-8）Q=vω式中Q ——排水流量（m 3/s ）；v ——管内流速(m ／s)，不小于0.75m/s ，埋地横干管出建筑外墙进入室外雨水检查井时，为避免冲刷，流速应小于1.8m ／s 。
ω——管内过水断面积(m 2)；n——粗糙系数；塑料管取0.010，铸铁管取0.014，混凝土管取0.013；R——水力半径(m)，悬吊管按充满度h/D=0.8计算，横干管按满流计算；I——水力坡度；重力流的水力坡度按管道敷设坡度计算，金属管不小于0.01，塑料管不小于0.005；重力半有压流的水力坡度与横管两端管内的压力差有关，按下式计算：I/)=+(∆hLh（7-9）式中I——水力坡度；h——横管两端管内的压力差，(mHO)，悬吊管按其末端（立管与2悬吊管连接处）的最大负压值计算，取0.5m，埋地横干管按其起端（立管与埋地横干管连接处）的最大正压值计算，取1.0m；△h——位置水头，(mH2O)，悬吊管是指雨水斗顶面至悬吊管末端的几何高差(m)，埋地横干管是指其两端的几何高差(m)；L——横管的长度(m)。
：将各个参数代入7-7和7-8式，计算出不同管径、不同坡度时非满流（h/D＝0.8）横管（铸铁管、钢管、塑料管）和满流横管（混凝土管）的流速和最大泄流量，见附录7-1、附录7-2、附录7-3。
横管的管径根据各雨水斗流量之和确定，并宜保持管径不变。
重力流状态下雨水排水立管按水膜流计算4. 立管3835617890dK Q p α-=式中Q ——立管排水流量，（L/s ）；K p ——粗糙高度，（m ），塑料管取15×10-6m ，铸铁管取25×10-5m 。
α——充水率，塑料管取0.3，铸铁管取0.35。
d ——管道计算内径（m ）（7-10）重力流立管最大允许流量见附录7-4重力半有压流系流状态下雨水排水立管按水塞流计算，铸铁管充水率α＝0.57～0.35，小管径取大值，大管径取小值。
重力半有压流系统除了重力作用外，还有负压抽吸作用，所以，重力半有压流系统立管的排水能力大于重力流，其中，单斗流系统立管的管径与雨水斗口径、悬吊管管径相同，多斗系统立管管径根据立管设计排水量按表7-3确定。
重力半有压流立管的最大允许泄流量表7-37.3.2 系统计算原理与参数5. 溢流口计算溢流口的功能主要是雨水系统事故时排水和超量雨水排除。
按最不利情况考虑，溢流口的排水能力应不小于50年重现期的雨水量。
溢流口的孔口尺寸可按下式近似计算。
mbQ （7-18）g223h(L/s)式中Q——溢流口服务面积内的最大降雨量(L／s)；b——溢流口宽度(m)；h——溢流孔口高度(m)；m——流量系数，取385；g——重力加速度(m／s2)，取9.81。
7.3.3 设计计算步骤1.普通外排水系统(宜按重力无压流系统设计)⑴根据屋面坡度和建筑物立面要求，布置立管，立管间距8～12米；⑵计算每根立管的汇水面积；⑶求每根立管的泄水量；⑷按堰流式斗雨水系统查附录7-4确定立管管径。
第7章建筑雨水排水系统7.3雨水排水系统的水力计算7.3.2普通外排水设计计算根据屋面坡度和建筑无立面要求等情况，按经验布置立管，划分并计算每根立管的汇水面积，计算每根立管需排泄的雨水量Q 。
查下表使设计雨水量不大于表中最大设计泄流量，确定雨水立管管径。
雨水立管最大设计泄流量管径（mm）75100125150200最大设计泄流量（L/s）9192942757.3雨水排水系统的水力计算7.3.3 设计计算步骤2. 天沟外排水(宜按重力半有压流系统设计)天沟外排水系统的设计计算主要是配合土建要求，确定天沟的形式和断面尺寸，校核重现期。
为了增大天沟泄流量，天沟断面形式多采用水力半径大、湿周小的宽而浅的矩形或梯形，具体尺寸应由计算确定。
为了排水安全可靠，天沟应有不小于100mm的保护高度，天沟起点水深不小于80mm。
对于粉尘较多的厂房，考虑到积灰占去部分容积，应适当增大天沟断面，以保证天沟排水畅通。
２．天沟外排水(宜按重力半有压流系统设计)天沟布置即确定天沟的分水线及每条天沟的汇水面积；按照屋面的构造一般应在伸缩缝或沉降缝作为天沟分水线，单坡的排泄长度不得大于50m。
天沟较长时，坡度不能太大，但最小坡度不得小于0.003。
确定天沟断面天沟形状：矩形、梯形、半圆形、三角形等。
天沟尺寸：根据排水量、天沟汇水面积计算，根据每一条天沟应该排泄的雨水量计算天沟断面面积ω。
设计时：常采用断面净尺寸为400mm×400mm，保护高度不小于100mm。
天沟布置图天沟消能池检查井雨水斗沉降缝计算水流速度根据天沟的断面尺寸，应用谢才公式计算天沟的允许水流速度υ和允许泄流量Q 。
uAQ =uAQ =Ric u =611Rnc =式中Q ——雨水的允许泄流量，L/s；A ——天沟的迂水断面面积，m² ；u ——天沟内水流速度，m/s ；R ——水力半径，m ；i ——天沟坡度，i ≥0.003 ；n ——天沟粗糙度系数，与天沟材料及施工情况有关，见各种抹面天沟n值表。
