下载文档原格式

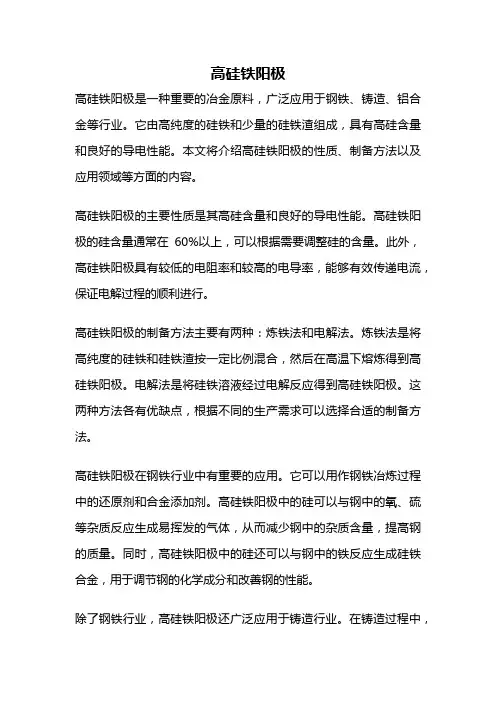

高硅铁阳极高硅铁阳极是一种重要的冶金原料，广泛应用于钢铁、铸造、铝合金等行业。
它由高纯度的硅铁和少量的硅铁渣组成，具有高硅含量和良好的导电性能。
本文将介绍高硅铁阳极的性质、制备方法以及应用领域等方面的内容。
高硅铁阳极的主要性质是其高硅含量和良好的导电性能。
高硅铁阳极的硅含量通常在60%以上，可以根据需要调整硅的含量。
此外，高硅铁阳极具有较低的电阻率和较高的电导率，能够有效传递电流，保证电解过程的顺利进行。
高硅铁阳极的制备方法主要有两种：炼铁法和电解法。
炼铁法是将高纯度的硅铁和硅铁渣按一定比例混合，然后在高温下熔炼得到高硅铁阳极。
电解法是将硅铁溶液经过电解反应得到高硅铁阳极。
这两种方法各有优缺点，根据不同的生产需求可以选择合适的制备方法。
高硅铁阳极在钢铁行业中有重要的应用。
它可以用作钢铁冶炼过程中的还原剂和合金添加剂。
高硅铁阳极中的硅可以与钢中的氧、硫等杂质反应生成易挥发的气体，从而减少钢中的杂质含量，提高钢的质量。
同时，高硅铁阳极中的硅还可以与钢中的铁反应生成硅铁合金，用于调节钢的化学成分和改善钢的性能。
除了钢铁行业，高硅铁阳极还广泛应用于铸造行业。
在铸造过程中，高硅铁阳极可以用作熔炼剂和合金添加剂。
它可以提高铸件的硬度、强度和耐磨性，改善铸件的组织结构，从而提高铸件的质量。
此外，高硅铁阳极还可以用于铝合金的制备过程中，起到脱氧剂和合金添加剂的作用，提高铝合金的性能和质量。
高硅铁阳极是一种重要的冶金原料，具有高硅含量和良好的导电性能。
它的制备方法主要有炼铁法和电解法。
高硅铁阳极在钢铁、铸造、铝合金等行业有广泛的应用，可以用作还原剂、合金添加剂和熔炼剂等。
通过使用高硅铁阳极，可以提高产品的质量和性能，促进相关行业的发展。

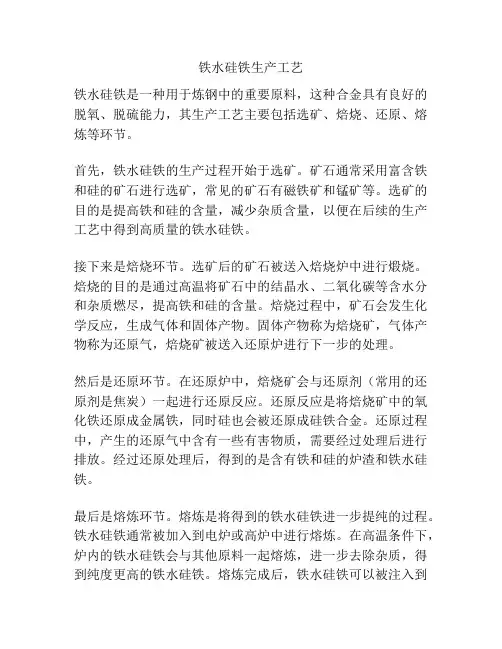

铁水硅铁生产工艺铁水硅铁是一种用于炼钢中的重要原料，这种合金具有良好的脱氧、脱硫能力，其生产工艺主要包括选矿、焙烧、还原、熔炼等环节。
首先，铁水硅铁的生产过程开始于选矿。
矿石通常采用富含铁和硅的矿石进行选矿，常见的矿石有磁铁矿和锰矿等。
选矿的目的是提高铁和硅的含量，减少杂质含量，以便在后续的生产工艺中得到高质量的铁水硅铁。
接下来是焙烧环节。
选矿后的矿石被送入焙烧炉中进行煅烧。
焙烧的目的是通过高温将矿石中的结晶水、二氧化碳等含水分和杂质燃尽，提高铁和硅的含量。
焙烧过程中，矿石会发生化学反应，生成气体和固体产物。
固体产物称为焙烧矿，气体产物称为还原气，焙烧矿被送入还原炉进行下一步的处理。
然后是还原环节。
在还原炉中，焙烧矿会与还原剂（常用的还原剂是焦炭）一起进行还原反应。
还原反应是将焙烧矿中的氧化铁还原成金属铁，同时硅也会被还原成硅铁合金。
还原过程中，产生的还原气中含有一些有害物质，需要经过处理后进行排放。
经过还原处理后，得到的是含有铁和硅的炉渣和铁水硅铁。
最后是熔炼环节。
熔炼是将得到的铁水硅铁进一步提纯的过程。
铁水硅铁通常被加入到电炉或高炉中进行熔炼。
在高温条件下，炉内的铁水硅铁会与其他原料一起熔炼，进一步去除杂质，得到纯度更高的铁水硅铁。
熔炼完成后，铁水硅铁可以被注入到炼钢炉中进行钢水的生产。
同时，产生的炉渣也需要进行处理，以减少对环境的污染。
总之，铁水硅铁的生产工艺包括选矿、焙烧、还原和熔炼等环节，通过这些环节的处理，可以获得高质量的铁水硅铁，用于炼钢过程中的脱氧、脱硫等操作。
这一工艺的应用为钢铁产业的发展提供了重要的原材料和技术支持。
攀枝花学院学生课程设计（论文）题目：冶炼硅铁工艺设计学生姓名：邱江学号：200811103052 所在院(系)：材料工程学院专业：冶金专业班级：08冶金有色班指导教师：苟淑云职称：教授2011年6月6日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
1前言1.1 硅铁简介铁合金是指一种或几种以上的金属或非金属元素于铁组合成的合金，硅铁即是硅与铁的合金。
硅铁是炼钢和铸造的重要原料，它能改善钢和铸件的物理化学性能和机械性能，提高钢和铸件的质量。
【1】1.2 硅铁的冶炼简介硅铁是以焦炭、钢屑、石英（或硅石）为原料，用电炉冶炼制成的。
传统炼制硅铁时，是将硅从含有2的硅石中还原出来。
冶炼硅铁大多使用冶金焦作还原剂，钢屑是硅铁的调节剂。
2 原料2.1 原料及其要求2.1.1 含硅原料及其要求含原料一般采用SiO2含量很高的石英和石英岩（通称为硅石）。
表1为各种硅石的质量和物理性能。
用于冶炼硅铁的硅石必须符合下列各项要求：(1) SiO2含量大于97%(2) 有害杂质含量低。
硅石中主要杂质Al2O3，MgO,CaO,P2O5和Fe2O3。
除Fe2O3外，其他氧化物均是有害物质，其中P2O5必须小于1%，CaO和MgO之和也应小于1.(3)有良好的抗爆性。
(4)有一定的粒度。
硅石的粒度根据电炉的容量、工作电压、硅石个所用还原剂的性质以及操作水平确定，一般大型电炉的硅石入炉粒度为40～120mm，小型电炉为25～80mm。
表1 各种硅石质量的物理性能2.1.2 炭质还原剂及其要求铁合金生产中，用的最多、最广且价格最最便宜的还原剂是炭质还原剂。
硅铁生产所用的炭质还原剂主要为冶金焦，其主要理化性能指标要求如下表1.此外，对冶金焦的灰分组成也有一定要求，具体为FeO约45%，CaO约27%，SiO2约25%，MgO约1.0%，Al2O3<0.4%,P2O5<0.04%。
为了增大炉料的比电阻，增加化学活性，也有搭配使用气煤焦[2]。
硅铁精炼的方法硅铁是一种重要的合金材料，广泛应用于钢铁冶金、铸造等领域。
硅铁的精炼方法主要包括高温熔炼、真空炉、氧枪炉等多种工艺。
本文将分别介绍这些精炼方法的原理和优缺点。
一、高温熔炼法高温熔炼法是硅铁精炼的一种常用方法。
其主要原理是通过将硅铁与其他合金材料一起放入高温炉中进行熔炼，利用不同材料的熔点差异实现分离和提纯。
在高温下，硅铁与其他杂质元素形成液相和固相，通过相互作用和重力分离，使硅铁中的杂质得以去除。
高温熔炼法的优点是操作简单、成本低廉，适用于大批量生产。
然而，由于熔点差异不大，分离效果有限，无法完全去除杂质。
同时，高温熔炼过程中易产生大量的废气和废渣，对环境造成污染。
二、真空炉法真空炉法是一种高效的硅铁精炼方法。
其原理是利用真空环境下的高温加热，使硅铁中的杂质在高温条件下蒸发或氧化，从而实现杂质的去除。
真空炉法能够在高温下实现高度纯净度的硅铁精炼，广泛应用于高端合金材料的生产。
真空炉法的优点是能够实现高纯度的硅铁精炼，产品质量稳定可靠。
同时，由于在真空环境下进行加热，不会产生废气和废渣，对环境无污染。
然而，真空炉设备成本较高，需要消耗大量能源进行加热，且操作和维护较为复杂。
三、氧枪炉法氧枪炉法是一种应用广泛的硅铁精炼方法。
其原理是将含有硅铁的原料放入炉中，在高温下通过喷吹氧气进行氧化反应，使硅铁中的杂质在氧化过程中被去除。
氧枪炉法能够实现硅铁的高效精炼，同时还能节约能源和提高产能。
氧枪炉法的优点是操作简便、成本较低，适用于大规模生产。
同时，氧枪炉法能够实现快速精炼和高纯度的硅铁产品。
然而，由于氧化反应需要消耗大量氧气，会产生大量废气，对环境造成一定的污染。
硅铁精炼方法包括高温熔炼法、真空炉法和氧枪炉法等多种工艺。
不同的精炼方法有各自的优缺点，可以根据不同需求选择适合的方法。
随着科技的进步和环保要求的提高，新的硅铁精炼方法也在不断发展和应用，以提高精炼效率和减少环境污染。

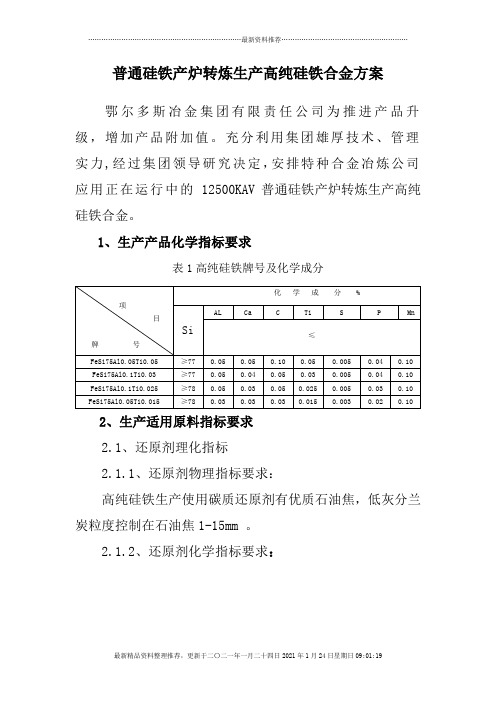

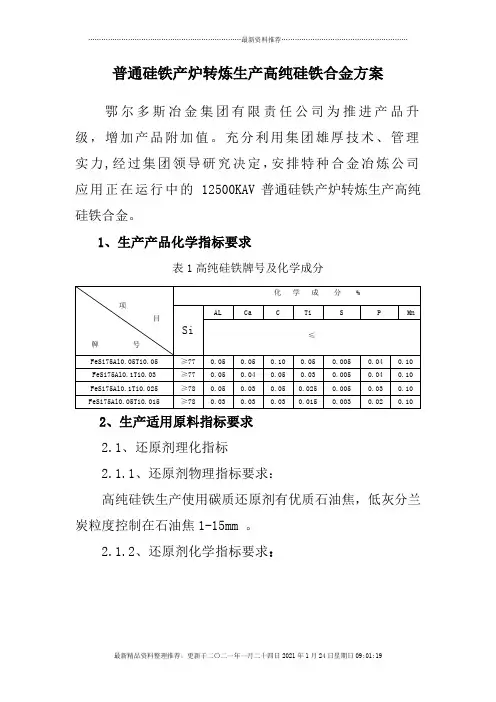

普通硅铁产炉转炼生产高纯硅铁合金方案鄂尔多斯冶金集团有限责任公司为推进产品升级，增加产品附加值。
充分利用集团雄厚技术、管理实力,经过集团领导研究决定，安排特种合金冶炼公司应用正在运行中的12500KAV普通硅铁产炉转炼生产高纯硅铁合金。
1、生产产品化学指标要求表1高纯硅铁牌号及化学成分2、生产适用原料指标要求2.1、还原剂理化指标2.1.1、还原剂物理指标要求：高纯硅铁生产使用碳质还原剂有优质石油焦，低灰分兰炭粒度控制在石油焦1-15mm 。
2.1.2、还原剂化学指标要求：还原剂化学成分指标还原剂灰分化学成分指标2.1.3、石油焦的供货地域选择新疆。
2.2、硅石理化指标2.2.1、硅石物理指标要求：硅石热稳定性要求温度在1500℃时大于90%以上，不得混入废石、角砾状硅石、风化石等，表面不允许有其它杂物。
硅石的粒度控制在 60—120mm，适用前用水清洗。
2.2.2、硅石化学指标要求：硅石化学成分指标2.3、铁制品理化指标2.3.1、铁制品物理指标要求：冶炼铁制品使用硅钢片，不得带有泥沙、铝片、油污、铸铁等，生锈严重的不可用。
规格控制在10-100mm 。
2.3.2、铁制品化学指标要求：铁制品化学成分指标2.4、电极糊理化指标2.4.1、电极糊物理指标要求。
电极糊使用灰分低的标准糊。
2.4.2、电极糊化学指标要求：电极糊化学成分指标电极糊灰分化学成分指标2.4.3、电极糊供货单位选择巩义。
3、生产适用设备要求3.1、矿热炉：生产选择12500KAV矿热电炉，电炉要求设备完好，炉矿运行正常，故障率低。
3.2、炉外精炼设施: 炉外精炼设施一组包括供气设施，气体流量监测和控制系统。
体气输送管道抗压应在P≤0.8Mp ，各管道链接密封、不得漏气。
管道通气流畅，气压表稳定、准确。
气体中水分为0 。
3.3、精炼铁水包：铁水包每炉次可乘容5T硅铁水，具有较高的抗碱化耐侵蚀性能、耐冲刷性能、耐剥落不粘渣等性能。
硅铁的生产方法有哪几种？
目前国内高品质硅铁的生产方法，主要有5种，
一是采用精选炉料生产高纯硅铁，
二是采用炉外吹氯精炼的方法生产高纯及低碳硅铁，
三是采用炉外顶吹氧气的方法生产高纯及低铝硅铁，
四是采用热冲渣洗的方法生产高纯及低碳硅铁，
五是采用精选炉料的方法生产低铝、低碳硅铁。
采用精选炉料的方法生产高纯硅铁主要是通过精选石英石和石油焦、木块、木炭以及硅钢片原材料进行冶炼生产、以达到降低产品中杂质元素含量的目的。
该方法由于存在着原材料质量波动较大，冶炼生产过程中难免带入一部分杂质，从而产品中杂质含量的降低率受到限制，产品质量不高，成品率较低，而且生产炉况较难维护、炉口操作难度较大，产品的生产成本和能耗较大，经济指标较差。
炉方法脱除钙、铝效果较好，但尾气较多、且生产中常常产生泄漏和吹氯石墨管折断而中止精炼等情况，从而严重地污染了环境，危害工人的身体健康，而且对生产设备腐蚀较大。
炉外顶吹氧的方法进行炉外精炼，对产品中杂质钙、铝、碳元素脱除也较好。
但在使用过程中，由于铁水翻腾剧烈、喷溅损失较大，铁水温度迅速下降，造成粘包、铁损失较大，资料统计损失在12%-20%。
吹氧用石墨管也经常发生折断事故而中止精炼、成品率低，经济上也很不合算。
精选炉料的方法生产低铝、低碳硅铁主要是通过精选还原剂，如兰碳、气煤焦等原材料进行冶炼生产，以达到降低产品中杂质元素，主要是铝含量的目的。
该方法由于存在着原材料成份波动较大，冶炼过程中难免带入一部分杂质，从而产品中的杂质含量的降低率有限，铝含量一般可降至1.6%,最多只能降至1.2%, 碳含量0.2%,只能生产部分品牌的产品。

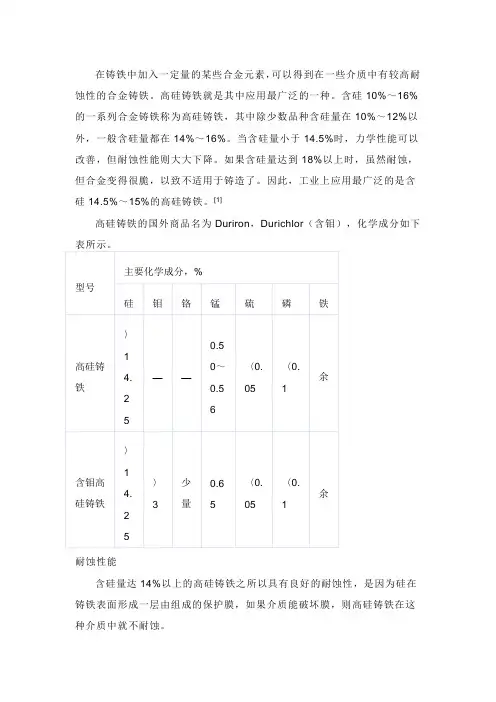

在铸铁中加入一定量的某些合金元素，可以得到在一些介质中有较高耐蚀性的合金铸铁。
高硅铸铁就是其中应用最广泛的一种。
含硅10%～16%的一系列合金铸铁称为高硅铸铁，其中除少数品种含硅量在10%～12%以外，一般含硅量都在14%～16%。
当含硅量小于14.5%时，力学性能可以改善，但耐蚀性能则大大下降。
如果含硅量达到18%以上时，虽然耐蚀，但合金变得很脆，以致不适用于铸造了。
因此，工业上应用最广泛的是含耐蚀性能含硅量达14%以上的高硅铸铁之所以具有良好的耐蚀性，是因为硅在铸铁表面形成一层由组成的保护膜，如果介质能破坏膜，则高硅铸铁在这种介质中就不耐蚀。
一般地说，高硅铸铁在氧化性介质及某些还原性酸中具有优良的耐蚀性，它能耐各种温度和浓度的硝酸、硫酸、醋酸、常温下的盐酸、脂肪酸及其他许多介质的腐蚀。
它不耐高温盐酸、亚硫酸、氢氟酸、卤素、苛性碱溶液和熔融碱等介质的腐蚀。
不耐蚀的原因是由于表面的保护膜在苛性碱作用下，形成了可溶性的，在氢氟酸作用下形成了气态等而使保护膜破坏。
力学性能高硅铸铁性质为硬而脆，力学性能差，应避免承受冲击力，不能用于制造压力容器。
铸件一般不能采用除磨削以外的机械加工。
机械加工性能在高硅铸铁中加入一些合金元素，可以改善它的机械加工性能。
在含15%硅的高硅铸铁中加入稀土镁合金，可以起净化除气的作用，并改善铸铁基体组织，使石墨球化，从而提高了铸铁的强度、耐蚀性能及加工性能；对铸造性能也有所改善。
这种高硅铸铁除可以磨削加工以外，在一定条件下还可车削、攻丝、钻孔，并可补焊，但仍不宜骤冷骤热；它的耐蚀性能比普通高硅铸铁好，适应的介质基本相近。
在含硅13.5%～15%的高硅铸铁中加入6.5%～8.5%的铜可改善机械加工性能，耐蚀性与普通高硅铸铁相近，但在硝酸中较差。
此种材料适宜制作耐强腐蚀性及耐磨损的泵叶轮和轴套等。
也可用降低含硅量、另外加合金元素的方法来改善机械加工性能。
在含硅10%～12%的硅铸铁(称为中硅铁)中加入铬、铜和稀土元素等，可改善它的脆性及加工性能。
高品质硅铁的生产方法目前国内高品质硅铁的生产方法，主要有5种，一是采用精选炉料生产高纯硅铁，二是采用炉外吹氯精炼的方法生产高纯及低碳硅铁，三是采用炉外顶吹氧气的方法生产高纯及低铝硅铁，四是采用热冲渣洗的方法生产高纯及低碳硅铁，五是采用精选炉料的方法生产低铝、低碳硅铁。
采用精选炉料的方法生产高纯硅铁主要是通过精选石英石和石油焦、木块、木炭以及硅钢片原材料进行冶炼生产、以达到降低产品中杂质元素含量的目的。
该方法由于存在着原材料质量波动较大，冶炼生产过程中难免带入一部分杂质，从而产品中杂质含量的降低率受到限制，产品质量不高，成品率较低，而且生产炉况较难维护、炉口操作难度较大，产品的生产成本和能耗较大，经济指标较差。
炉方法脱除钙、铝效果较好，但尾气较多、且生产中常常产生泄漏和吹氯石墨管折断而中止精炼等情况，从而严重地污染了环境，危害工人的身体健康，而且对生产设备腐蚀较大。
炉外顶吹氧的方法进行炉外精炼，对产品中杂质钙、铝、碳元素脱除也较好。
但在使用过程中，由于铁水翻腾剧烈、喷溅损失较大，铁水温度迅速下降，造成粘包、铁损失较大，资料统计损失在12%-20%。
吹氧用石墨管也经常发生折断事故而中止精炼、成品率低，经济上也很不合算。
精选炉料的方法生产低铝、低碳硅铁主要是通过精选还原剂，如兰碳、气煤焦等原材料进行冶炼生产，以达到降低产品中杂质元素，主要是铝含量的目的。
该方法由于存在着原材料成份波动较大，冶炼过程中难免带入一部分杂质，从而产品中的杂质含量的降低率有限，铝含量一般可降至1.6%,最多只能降至1.2%, 碳含量0.2%,只能生产部分品牌的产品。
本发明的目的是要克服上述几种方法的不足，提供一种高品质硅铁的生产方法，该方法实用于系列高品质硅铁的生产。
本发明的高品质硅铁的生产方法包括如下步骤：（1）筛选原料硅石、还原剂、钢悄或/硅钢屑，硅石为石英石或白硅石、黑硅石、还原剂为冶金焦和气煤焦，或者兰炭和气煤焦，兰炭和石油焦及木块、根据各种原料的准确成份含量和所要生产的品种对所有元素成份要求，按公知技术进行计算各原料量、配料混合后填入矿热炉内按通常冶炼硅铁合金的条件和操作进行冶炼。
（2）炉外包底吹氧精炼、硅铁出矿热炉前，向精炼铁水包内加入计算量的预熔合成渣或/和硅灰、石英粉、CaF2或CaO调整渣的成份至重量含量SiO2＞60%，CaO＜30%，其它＜10%，将铁水包保温预熔合成渣烘烤至＞200℃后，装入矿热炉出炉铁水，同时通过包底吹入氧气或空气，氧气加氦气、空气加氦气，空气加氧气进行炉外精炼，气体压力＞0.5MPa，气体流量＞6Nm3/h，精炼时间30—40分钟，进（3）要求含C＜0.03%的硅铁在铸锭冷却后还要除去表面析出的碳化硅（SiC）及粘附在铸锭表面的夹渣，即得高品质硅铁产品。
本产品质硅铁生产方法所用原料质量如下：（1）硅石 Q/HT(2)还原剂(3) 钢屑和硅钢屑所用预熔合成渣成份重量含量为SiO2＞50%，CaO＜40%,Al2O3＜5%,余量为其它成份,该合成渣是采用洗净的碎硅石(SiO2＞97%），碎莹石CaF2＞80%和生石灰CaO＞85%在矿热炉或者冲天炉，电熔渣炉内熔融、经水淬，干燥而成。
所用碎硅石的粒度为18-50mm，莹石粒度为10-50mm。
精炼铁水包及预熔合成渣用结构类似炼钢或铸造用的烤包器烘烤。
包底吹氧是通过包底透气砖吹氧，透气砖采用钢精炼用透气砖。
扒渣浇铸是待铁水温度降至1450℃以下进行扒渣浇铸。
按本发明的方法操作，严格控制工艺条件生产出的硅铁产品的杂质重量含量可控制在下列范围：Si：75%-80%，Al：0.004-1.5%，Ca:0.02-1.0%，C:0.01-0.1%, P:0.01-0.02%, S:0.002-0.005%, Tl:0.025-0.05%, Ma＜0.1%, Ca:0.1%, Cr:＜0.1%, V:＜0.1%, Nl:＜0.1%, Mg:＜0.1%。
本发明主要具有如下优点:（1）本方法具有覆盖面广，适用性强的优点，可按硅铁合金各品种，各牌号的质量要求，对杂质元素进行准确的控制，使用同一方法可生产系列高品质硅铁。
（2）通过对原料科学合理地筛选、配比，控制产品的杂质元素含量，有利于矿热炉炉况的维护和操作，降低消耗，提高技术经济指标。
（3）炉外包底吹氧精炼、效率高、热力学动力学条件充分，能有效地控制产品的杂质元素的含量，而且精炼损失少，设备不容易损坏。
（4）吹氧精炼没有大气污染，保证了工人身体的健康，保证了设备的安全运行。
（5）低温烧铸及对硅铁表面进行处理，能进一步降低合金的杂质含量从而保证了产品质量。
下面是用本发明的方法生产几种高品质硅铁的实施例：实施例1，高纯硅铁的生产按石英石（或者SiO2＞99%的硅石）100kg、兰炭20-40kg、石油焦35-20kg、木块35-0kg、硅钢屑或和钢屑8-14%kg，其还原剂（兰炭+石油焦+木块）固定碳总量＞50kg配料，选石英粒度50-140mm、兰炭8-25mm、石油焦1-30mm、木块20-200mm、钢屑5-100mm、硅钢屑10-100mm，原料混合好后填入12500KVA矿热炉内，按矿热炉冶炼硅铁合金条件和操作进行冶炼，铁水出矿热炉前对精炼铁水包用烤包器进行烤包保温、并向包内加入预熔合成渣30-60Kg/吨铁水，硅灰30-50kg/吨铁水，用烤包器将其烘烤至800℃以上装入铁水，从包底通过透气砖吹入氧气和空气精炼30分钟，气体压力＞0.5MPa，气体流量＞6Nm3/h，用钨铼合金高温测温仪随时对精炼铁水温度进行监测，了解铁水温度的变化，待铁水温度降至1450℃以下时，即可进行扒渣浇铸、扒渣方法与铁合金生产通用的扒渣方式相同，分析终渣的重量含量SiO2＞40%、CaO＜30%、Al2O3＜30%，待铁水冷却后去除硅铁表面析出的碳化硅，以及浇铸时粘附在铁锭表面的夹渣，达到表面光洁，进一步降低产品中含碳（C）、硫（S）量，其降C率为40%左右，降S率为30%左右。
分析产品主要杂质含量Al：＜0.1%最低0.004%, Ca:＜0.05%最低0.02%, C:＜0.1%最低0.05%, P:＜0.02%最低0.01%, S:＜0.005%最低0.002%, Tl:＜0.0%最低0.03%,Mn:＜0.1%, Ca:0.1%, Cr:＜0.1%, V:＜0.1%, Nl:＜0.1%, Mg ＜0.1%.实施例2，低碳硅铁的生产配料比硅石100kg、兰炭20-40kg、石油焦35-20kg、木块35-0kg、硅钢屑0-14kg、钢屑0-14kg、其还原剂（兰炭+石油焦+木块）固定碳总量＞50kg、木块的固定碳总量占还原剂固定碳总量的～5%，其钢屑+硅钢屑8-14kg，选兰炭粒度8-25mm、石油焦粒度1-30mm、木块粒度20-200mm，将原料混合好后填入12500KVA矿热炉内按通用冶炼硅铁合金条件和操作进行冶炼，铁水出矿热炉前对精炼铁水包用烤包器进行烤包保温、并向包内加入预熔合成渣30-50Kg/吨铁水，石英粉30-50kg/吨铁水，用烤包器将其烤至800℃以上时，装入铁水、从包底通过透气砖吹入氧气精炼30分钟，后续操作和工艺条件同实施例1，得到低碳硅铁产品，分析其主要杂质含量可控制为：Al：＜1.0%, Ca:＜0.07%, C:＜0.1%, S:＜0.005%, Tl:＜0.05%, Mn:＜0.1%, Ca:0.1%, Cr:＜0.1%, V:＜0.1%, Nl:＜0.1%, Mg＜0.1%。
实施例3，超低碳硅铁的生产所用硅石，还原剂及硅钢屑和钢屑品种和配比同实施例1高纯硅铁的生产，只是在炉外包底吹氧精炼时，吹入氧气加氮气或压缩空气，精炼30-40分钟，预熔渣用量为：30-60kg/吨铁水，硅灰用量30-60kg/吨铁水，得到超低碳硅铁产品，其杂质含量可控制为：Al：＜1.0%, Ca:＜0.05%, C:＜0.02%, P:0.02%, S:＜0.005%, Tl:＜0.03%, Mn:＜0.1%, Ca:0.1%, Cr:＜0.1%, V:＜0.1%, Mg＜0.1%。
实施例4，含Al＜2.0%、C＜0.1%或含Al＜1.5%、C＜0.1%低铝硅铁的生产。
按硅石100kg、冶金焦20-40kg、气煤焦40-20kg、钢屑8-14kg，其还原剂（冶金焦+气煤焦）固定碳总量＞50kg的配料比进行配料，选冶金焦粒度5-20mm、气煤焦粒度8-25mm、将原料混配好后填入12500KVA矿热炉内按通用冶炼硅铁合金的条件和操作进行冶炼，铁水出矿热炉前对精炼铁水包用烤包器进行烤包保温、并向包内加入预熔合成渣30-50Kg/吨铁水，硅灰30-50kg/吨铁水，当其烤至800℃以上进，装入铁水，从包底通过透气砖吹空气加氮气、或压缩空气精炼30分钟，后续操作和工艺条件同实施1，铸锭可以不进行表面处理，得到1.5级低铝硅铁产品，分析其主要杂质含量可控制为：Al：1.0-1.5% Ca: 0.10-1.0% C: ＜0.1% P: ＜0.02% S:＜0.005% 实施例5，含Al＜1.0%、C＜0.1%的1.0级低铝硅铁的生产。
1.0级低铝硅铁合金生产气用原料和配比及操作同实施例4，精炼时加入的预熔合成渣量为 30-50kg/吨铁水、硅灰30-50kg/吨铁水，精炼时间为35分钟，所得产品的杂质含量： Al： 1.0-0.5% Ca: 0.1-0.5% C:＜0.1% P:＜0.02% S:＜0.005%实施例6,含 Al＜0.5%、C＜0.1%4的0.5级低铝硅铁合金的生产。
按硅石（白硅石、或黑硅石）100kg、兰炭20-40kg、气煤焦40-20kg、钢屑8-14kg，其还原剂（兰炭+气煤焦）的固定碳总量＞50kg的比例配料，选硅石粒度50-120mm，兰炭粒度8-25mm，气煤焦8-25mm，钢屑卷曲长度＜100mm，原料混合好后填入12500KVA矿热炉内按通用冶炼硅铁合金条件和操作进行冶炼，铁水出矿热炉前对精炼铁水包用烤包器进行烤包保温、并向包内加入预熔合成渣40-70Kg/吨铁水，硅灰60kg/吨铁水，用烤包器将其烤至800℃以上，装入铁水、从包底透气砖吹氧加氮气或压缩空气精炼30分钟，气体压力，气体流量及后续操作同实施例1，所得产品的质量杂质：Al：＜0.5% , Ca:＜0.07% , C:＜0.1% , P:＜0.02% , S:＜0.005% 。
实施例7，预熔合成渣的制备用粒度为18-50mm的筛下碎硅石（SiO2＞97%），粒度为10-50mm的碎莹石（CaF2＞80%），经洗净后和生石灰（CaO＞85%）按硅石100kg、生石灰100kg、莹石15kg的比例配料混合后在矿热炉内熔炼，所得预熔渣的成份重量%为SiO256%、CaO39%、Al2O32.1%余量为其它。
