图解综合布线系统管路与线缆布设施工缆线的布放1.缆线的型式、规格应与设计规定相符；2.缆线在各种环境中的敷设方式、布放间距均应符合设计要求；建筑内各种布线方式示意图3.缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤；4.缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确.标签应选用不易损坏的材料；5.缆线应有余量以适应终接、检测和变更，缆线预留长度按照电信间、设备间内安装的机架数量以及在同一架内、不同架间进行终接和变更的需要进行预留.对绞电缆预留长度在工作区为3~6cm，电信间宜为0.5~2m，设备间宜为3~5m；光缆布放路由宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度；建筑物内布线路由示意图6.缆线的弯曲半径应符合下列规定：(1)非屏4对对绞电缆的弯曲半径应至少为电缆外径的4倍(2)屏蔽4对对较电缆的弯曲半径应至少为电缆外径的8倍;(3)主干大对数对绞电缆的夸曲半径应至少为电缆外径的10倍;(4)2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的夸曲半径应至少为光缆外径的10倍;(5)当缆线采用电缆桥架布放时,桥架内侧的弯曲半径不应小于0.3m。
缆线吊顶内敷设方式7缆线应远离高温和电磁于扰的场地8缆线间的最小净距应符合如下设计要求(1)电源线、综合布线系统缆线应分隔布放,并应符合相关规定;(2)综合布线与配电箱、变电室、电梯机房、空调机房之间最小净距宜符合相关规定;(3)建筑物内电、光缆暗管敷设与其他管线最小净距应符合相关规定(4)综合布线缆线宜单独敷设,与其他弱电系统各子系统缆线间距应符合设计要求缆线地面穿管敷设方式(5)对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线应符合相应的保密规定，对于具有安全保密要求的线缆应釆取独立的金属管或金属线槽敷设(6)屏蔽电缆的屏蔽层端到端应保持完好的导通性,由于屏蔽布线系统的屏蔽效果与系统投入运行后的各系统设备配置、建筑物内外电磁干扰环境变化等因素密切相关,并且现场测试仪仅能对屏蔽电缆屏蔽层两端做导通凋试,目前尚无有效的现场检测手段对屏蔽效果的其他技术参数(如耦合衰减值等)进行测试,因此应根据相关标准或生产厂家提供的技术参数进行对比验收。

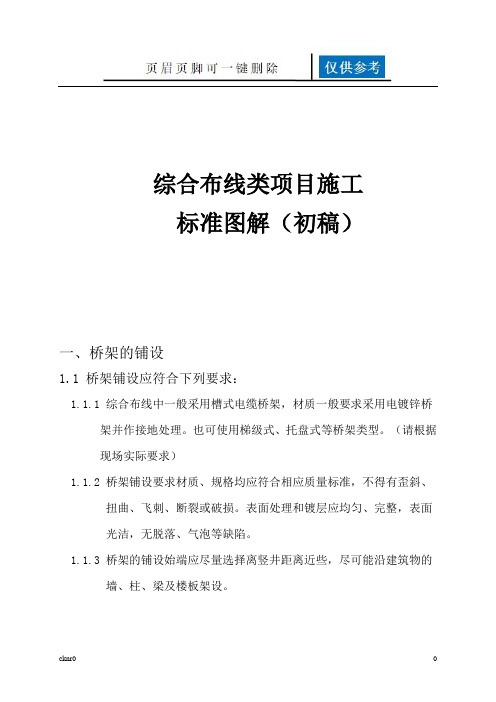

综合布线类项目施工标准图解（初稿）一、桥架的铺设1.1 桥架铺设应符合下列要求：1.1.1 综合布线中一般采用槽式电缆桥架，材质一般要求采用电镀锌桥架并作接地处理。
也可使用梯级式、托盘式等桥架类型。
（请根据现场实际要求）1.1.2 桥架铺设要求材质、规格均应符合相应质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
1.1.3 桥架的铺设始端应尽量选择离竖井距离近些，尽可能沿建筑物的墙、柱、梁及楼板架设。
1.1.4 根据设计图确定出进户线、盒、箱、柜、等电器具的安装位置从始端到终端（先干线后支线）确定好支架的固定位置。
1.1.5 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。
桥架水平敷设时,支撑间距一般为1m～1.5m。
垂直敷设时固定在建筑物构体上的间距宜小于1m。
（请参照实际施工环境）1.1.6 缆线桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
（请参照实际施工环境）1.1.7 桥架的安装位置应符合施工图要求，左右偏差不应超过50mm。
水平桥架每米偏差不应超过2mm。
垂直桥架应与地面保持垂直，垂直度偏差不应超过3mm。
1.1.8 桥架及线管各段之间应保持连接良好，安装牢固，管套连接。
1.2 桥架铺设工序：确定桥架路由---预留孔洞----弹线定位---金属膨胀栓固定---吊杆、吊架安装---安装托板---桥架安装---调整水平---布线线缆（整洁）---扣盖---最后调整固定—保护接地安装1.3 桥架验收标准示意图如图：槽式桥架安装标准图如图：阶梯式桥架安装标准图等距打眼接地处理管套连接二、线槽的铺设2.1 线槽铺设应符合下列要求：2.1.1 综合布线中沿墙面走线线槽一般采用塑料（PVC）材质，而沿地面铺设线槽一般采用金属材质或圆形地板配线槽。
2.1.2 根据设计图纸检查线槽路径上所有孔洞是否全部完成，根据现场情况，确定线槽路径，避免与其他专业的线槽路径相冲突。

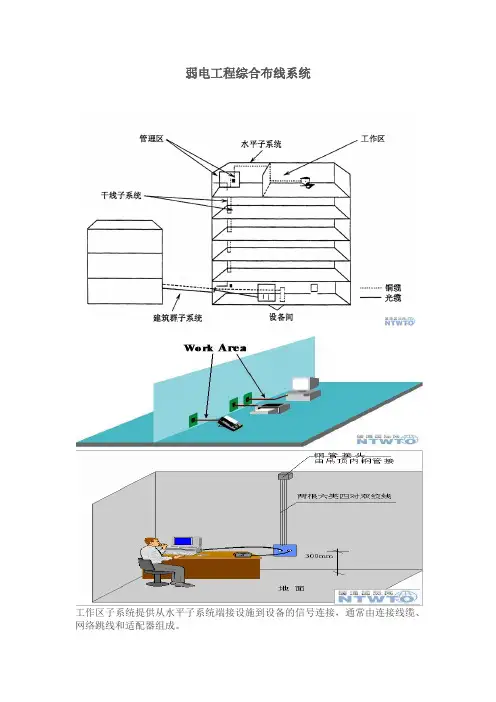

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线(UTP)，也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备(BD)。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。
在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5.2.2 综合布线系统结构5.2.3 综合布线的网络结构5.2.4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD-BD共用楼层配线间结构4 建筑群FD-BD-CD结构5.2.6 子系统线缆长度1)A+B+E≤10m 水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。
、最后安装之前要再三检查每根线是否都连接妥当，免得返工。
6、把多余线头去掉之后就可以安装墙座的面板了7、上好螺丝就ok了。
信息插座入墙式操作图解（上）1、在墙上开个洞，并把网线穿好2、接好每个插座，工程的质量很重要3、使用打线器将缆线连接妥当使用打线器将缆线打入模块图110配线架：正面跳接配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。
配线架通常安装在机柜或墙上。
通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。
双绞线配线架的型号很多，每个厂商都有自己的产品系列，并且对应3类、5类、超5类、6类和7类线缆分别有不同的规格和型号，在具体项目中，应参阅产品手册，根据实际情况进行配置。
双绞线配线架光纤配线架的作用是在管理子系统中将光缆进行连接，通常在主配线间和各分配线间。
SC光纤配线架ST光纤配线架综合布线系统（Premises Distributed System，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
综合布线系统使用标准的双绞线和光纤，支持高速率的数据传输。
这种系统使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
综合布线系统可分为6个独立的系统（模块），如图：1.工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
2.水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
