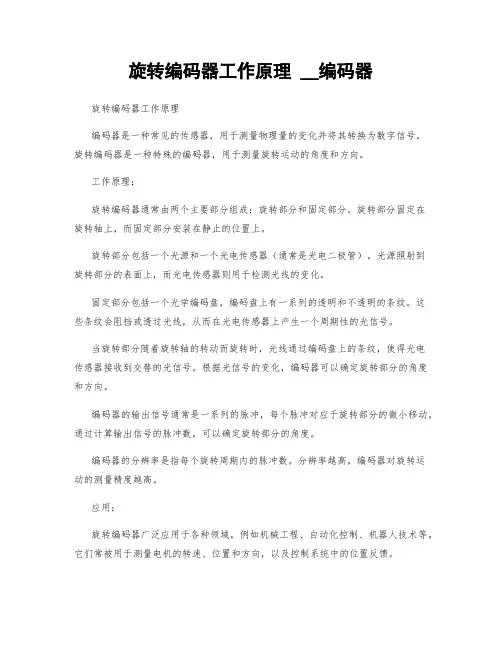

旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常见的传感器，用于测量物理量的变化并将其转换为数字信号。
旋转编码器是一种特殊的编码器，用于测量旋转运动的角度和方向。
工作原理：旋转编码器通常由两个主要部分组成：旋转部分和固定部分。
旋转部分固定在旋转轴上，而固定部分安装在静止的位置上。
旋转部分包括一个光源和一个光电传感器（通常是光电二极管）。
光源照射到旋转部分的表面上，而光电传感器则用于检测光线的变化。
固定部分包括一个光学编码盘，编码盘上有一系列的透明和不透明的条纹。
这些条纹会阻挡或透过光线，从而在光电传感器上产生一个周期性的光信号。
当旋转部分随着旋转轴的转动而旋转时，光线通过编码盘上的条纹，使得光电传感器接收到交替的光信号。
根据光信号的变化，编码器可以确定旋转部分的角度和方向。
编码器的输出信号通常是一系列的脉冲，每个脉冲对应于旋转部分的微小移动。
通过计算输出信号的脉冲数，可以确定旋转部分的角度。
编码器的分辨率是指每个旋转周期内的脉冲数。
分辨率越高，编码器对旋转运动的测量精度越高。
应用：旋转编码器广泛应用于各种领域，例如机械工程、自动化控制、机器人技术等。
它们常被用于测量电机的转速、位置和方向，以及控制系统中的位置反馈。
例如，在机器人技术中，旋转编码器可以用于测量关节角度，从而实现精确的运动控制。
在自动化控制系统中，编码器可以提供位置反馈信号，使得系统能够准确地控制运动位置。
总结：旋转编码器是一种常见的传感器，用于测量旋转运动的角度和方向。
它由旋转部分和固定部分组成，通过光电传感器和光学编码盘的交互作用，将旋转运动转换为数字信号。
旋转编码器在各种领域中有着广泛的应用，为机械工程、自动化控制和机器人技术等提供了重要的测量和控制手段。
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常见的用于测量和控制旋转运动的设备。
它可以将旋转运动转换为数字信号，以便计算机或其他控制系统进行处理和分析。
本文将详细介绍旋转编码器的工作原理。
一、旋转编码器的基本结构旋转编码器通常由以下几个部分组成：1. 光电传感器：用于检测旋转运动并将其转换为光电信号。
2. 光栅盘：光栅盘是一个圆形的透明盘，上面有许多等距的透明和不透明条纹。
当旋转编码器旋转时，光栅盘上的透明和不透明条纹会通过光电传感器。
3. 光电检测器：光电检测器位于光栅盘的一侧，用于接收光栅盘上透明和不透明条纹的光信号，并将其转换为电信号。
4. 信号处理电路：信号处理电路负责接收光电检测器输出的电信号，并将其转换为数字信号。
二、旋转编码器的工作原理旋转编码器的工作原理基于光电传感器和光栅盘之间的相互作用。
当旋转编码器旋转时，光栅盘上的透明和不透明条纹会通过光电传感器。
光电传感器会将光栅盘上的光信号转换为电信号，并将其发送到信号处理电路进行处理。
信号处理电路会对接收到的电信号进行解码，并将其转换为数字信号。
根据旋转编码器的类型，可以有两种常见的编码方式：1. 增量式编码器：增量式编码器输出的是相对位置信息。
它通常由两个光栅盘组成，一个用于测量旋转运动，另一个用于测量旋转方向。
通过比较两个光栅盘上的光信号，可以确定旋转的方向和位置。
2. 绝对式编码器：绝对式编码器输出的是绝对位置信息。
它通常由多个光栅盘组成，每个光栅盘上都有不同的编码模式。
通过解码每个光栅盘上的编码模式，可以确定旋转的绝对位置。
三、旋转编码器的应用领域旋转编码器广泛应用于许多领域，包括工业自动化、机器人技术、医疗设备、航空航天等。
以下是一些旋转编码器的应用示例：1. 位置测量：旋转编码器可以用于测量机械装置的旋转位置，例如机器人臂、摄像头云台等。
2. 运动控制：旋转编码器可以用于控制机械装置的旋转运动，例如电机控制、舵机控制等。
增量式编码器的A.B.Z 编码器A、B、Z相及其关系TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？对于这个问题的回答我们从以下几个方面说明：编码器只有A相、B相、Z相信号的概念。
所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。
“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三相主回路供电。
而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。
详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。
当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。
从而由此判断主轴是正转还是反转。
另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。
要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。
由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
带U、V、W相的编码器，应该是伺服电机编码器A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的时候也能正常使用。
ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个；UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。
/######################################################## #####编码器A+A-B+B-Z+Z-怎么用分别代表什么意思？这种编码器的输出方式为长线驱动（line driver），其中A+A-B+B-Z+Z-为输出的信号线，增量编码器给出两相方波，它们的相位差90°（电气上），通常称为A通道和B通道。
旋转编码器工作原理 __编码器引言概述：旋转编码器是一种常用的传感器，用于测量物体的旋转角度和位置。
它通过将旋转运动转化为电信号来实现测量，并在许多领域中得到广泛应用。
本文将详细介绍旋转编码器的工作原理，包括编码器的基本原理、编码器的类型、编码器的工作方式以及编码器的应用领域。
一、编码器的基本原理1.1 光电编码器光电编码器是一种常见的编码器类型，它利用光电传感器和光栅盘来测量旋转运动。
光栅盘上有许多等距的透明和不透明条纹，当光电传感器接收到透明和不透明条纹时，会产生相应的电信号。
通过计算电信号的脉冲数，可以确定旋转角度和位置。
1.2 磁性编码器磁性编码器是另一种常用的编码器类型，它利用磁性传感器和磁性标记来测量旋转运动。
磁性标记通常是在旋转轴上安装的磁性材料，当磁性传感器接近磁性标记时，会产生相应的电信号。
通过检测电信号的变化，可以确定旋转角度和位置。
1.3 其他编码器类型除了光电编码器和磁性编码器，还有许多其他类型的编码器，如电容编码器、压电编码器等。
这些编码器利用不同的原理来实现旋转角度和位置的测量，适合于不同的应用场景。
二、编码器的工作方式2.1 绝对编码器绝对编码器可以直接测量物体的旋转角度和位置，无需参考点。
它们通常具有多个输出通道，每一个通道对应一种旋转角度或者位置。
通过读取每一个通道的状态，可以准确确定物体的旋转位置。
2.2 增量编码器增量编码器只能测量物体的相对旋转角度和位置，需要参考点进行校准。
它们通常具有两个输出通道，一个用于测量旋转方向，另一个用于测量旋转量。
通过读取这两个通道的状态，可以确定物体的相对旋转角度和位置。
2.3 绝对增量编码器绝对增量编码器结合了绝对编码器和增量编码器的优点。
它们能够直接测量物体的旋转角度和位置，并且具有增量编码器的相对测量功能。
这种编码器通常具有多个输出通道，既可以直接读取绝对位置，又可以读取相对旋转量。
三、编码器的应用领域3.1 机械工程旋转编码器在机械工程中广泛应用，用于测量机械设备的旋转角度和位置，如机床、机器人等。
编码器工作原理编码器是一种常见的电子设备，用于将物理量转换成数字信号或者编码形式，以便于处理和传输。
它在许多领域中都有广泛的应用，例如工业自动化、通信系统、机器人技术等。
本文将详细介绍编码器的工作原理。
一、编码器的基本原理编码器的基本原理是通过测量和转换输入物理量来生成相应的输出编码。
常见的编码器有旋转编码器和线性编码器两种。
1. 旋转编码器旋转编码器主要用于测量旋转角度或者位置。
它通常由一个旋转轴和一个带有刻度的圆盘组成。
当旋转轴转动时，圆盘上的刻度会与一个传感器进行接触或者挨近，从而生成相应的输出信号。
旋转编码器可以分为增量式编码器和绝对式编码器两种类型。
- 增量式编码器：增量式编码器通过测量旋转轴的角度变化来生成脉冲信号。
它通常由一个光电传感器和一个光栅刻度组成。
当旋转轴旋转时，光栅刻度会使光线在光电传感器上产生脉冲变化，从而生成输出信号。
增量式编码器可以提供角度变化的方向和速度信息。
- 绝对式编码器：绝对式编码器可以直接测量旋转轴的绝对位置。
它通常由一个光电传感器和一个二进制码盘组成。
二进制码盘上的光栅刻度会使光线在光电传感器上产生特定的脉冲组合，从而生成输出信号。
绝对式编码器可以提供旋转轴的精确位置信息。
2. 线性编码器线性编码器主要用于测量直线位移或者位置。
它通常由一个测量尺和一个传感器组成。
当测量尺挪移时，传感器会测量到相应的位移并生成输出信号。
线性编码器可以分为增量式编码器和绝对式编码器两种类型。
- 增量式编码器：增量式线性编码器通过测量测量尺的位移变化来生成脉冲信号。
它通常由一个光电传感器和一个光栅尺组成。
当测量尺挪移时，光栅尺上的光栅刻度会使光线在光电传感器上产生脉冲变化，从而生成输出信号。
增量式线性编码器可以提供位移变化的方向和速度信息。
- 绝对式编码器：绝对式线性编码器可以直接测量测量尺的绝对位置。
它通常由一个光电传感器和一个二进制码尺组成。
二进制码尺上的光栅刻度会使光线在光电传感器上产生特定的脉冲组合，从而生成输出信号。

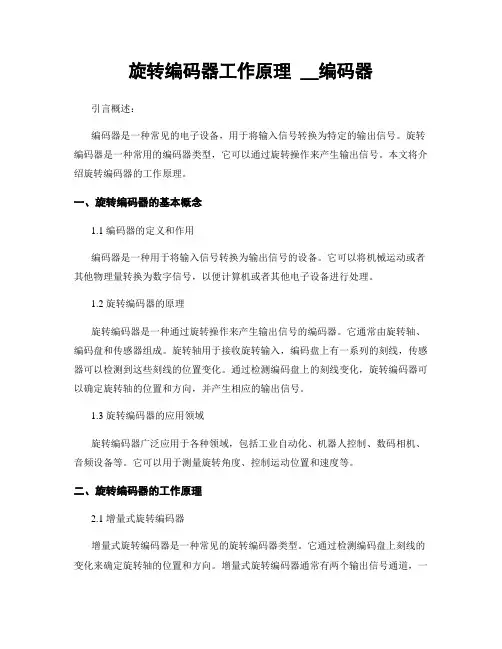

旋转编码器工作原理 __编码器引言概述：编码器是一种常见的电子设备，用于将输入信号转换为特定的输出信号。
旋转编码器是一种常用的编码器类型，它可以通过旋转操作来产生输出信号。
本文将介绍旋转编码器的工作原理。
一、旋转编码器的基本概念1.1 编码器的定义和作用编码器是一种用于将输入信号转换为输出信号的设备。
它可以将机械运动或者其他物理量转换为数字信号，以便计算机或者其他电子设备进行处理。
1.2 旋转编码器的原理旋转编码器是一种通过旋转操作来产生输出信号的编码器。
它通常由旋转轴、编码盘和传感器组成。
旋转轴用于接收旋转输入，编码盘上有一系列的刻线，传感器可以检测到这些刻线的位置变化。
通过检测编码盘上的刻线变化，旋转编码器可以确定旋转轴的位置和方向，并产生相应的输出信号。
1.3 旋转编码器的应用领域旋转编码器广泛应用于各种领域，包括工业自动化、机器人控制、数码相机、音频设备等。
它可以用于测量旋转角度、控制运动位置和速度等。
二、旋转编码器的工作原理2.1 增量式旋转编码器增量式旋转编码器是一种常见的旋转编码器类型。
它通过检测编码盘上刻线的变化来确定旋转轴的位置和方向。
增量式旋转编码器通常有两个输出信号通道，一个是A相信号，另一个是B相信号。
A相信号和B相信号的相位差可以用来确定旋转轴的方向，而刻线的数量可以用来确定旋转轴的位置。
2.2 绝对式旋转编码器绝对式旋转编码器是另一种常见的旋转编码器类型。
它可以直接输出旋转轴的位置信息，而不需要通过计数来确定。
绝对式旋转编码器通常有多个输出信号通道，每一个通道对应一个位。
通过检测这些位的状态，可以确定旋转轴的位置。
2.3 旋转编码器的工作原理示意图为了更好地理解旋转编码器的工作原理，下图展示了一个简单的增量式旋转编码器的示意图。
其中，旋转轴通过旋转操作驱动编码盘，传感器可以检测到编码盘上的刻线变化，并产生相应的输出信号。
三、旋转编码器的优缺点3.1 优点旋转编码器具有高精度、高分辨率的特点，可以提供准确的位置和方向信息。

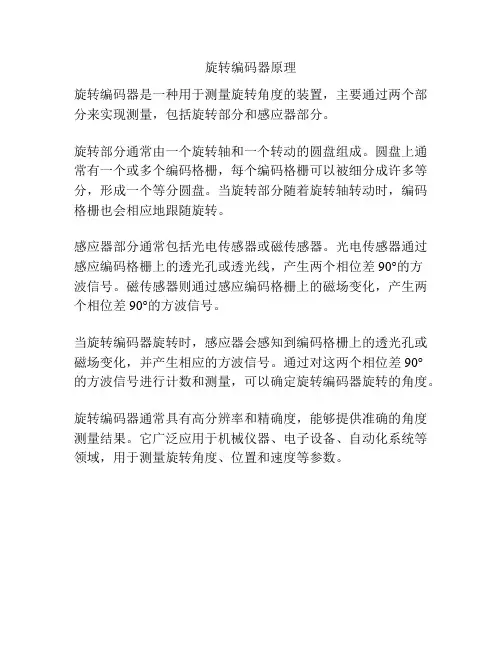

旋转编码器原理
旋转编码器是一种用于测量旋转角度的装置，主要通过两个部分来实现测量，包括旋转部分和感应器部分。
旋转部分通常由一个旋转轴和一个转动的圆盘组成。
圆盘上通常有一个或多个编码格栅，每个编码格栅可以被细分成许多等分，形成一个等分圆盘。
当旋转部分随着旋转轴转动时，编码格栅也会相应地跟随旋转。
感应器部分通常包括光电传感器或磁传感器。
光电传感器通过感应编码格栅上的透光孔或透光线，产生两个相位差90°的方
波信号。
磁传感器则通过感应编码格栅上的磁场变化，产生两个相位差90°的方波信号。
当旋转编码器旋转时，感应器会感知到编码格栅上的透光孔或磁场变化，并产生相应的方波信号。
通过对这两个相位差90°的方波信号进行计数和测量，可以确定旋转编码器旋转的角度。
旋转编码器通常具有高分辨率和精确度，能够提供准确的角度测量结果。
它广泛应用于机械仪器、电子设备、自动化系统等领域，用于测量旋转角度、位置和速度等参数。
电梯编码器的工作原理及作用一、工作原理1.旋转编码器：旋转编码器位于电梯的驱动轴上，并与电梯的驱动电机相连接。
它通过测量电机旋转的角度，从而确定电梯的位置。
旋转编码器通常由一个光电编码盘和一个光电传感器组成。
光电编码盘上刻有一系列斑点，光电传感器用于检测这些斑点的变化，从而测量电机的旋转角度。
2.线性编码器：线性编码器位于电梯的升降轿厢上，并与升降机轨道相连。
它通过测量轿厢的位移，从而确定电梯的位置。
线性编码器通常由一个光电编码尺和一个光电传感器组成。
光电编码尺是一条带有一系列斑点的刻度尺，光电传感器用于检测光电编码尺上斑点的变化，从而测量轿厢的位移。
旋转编码器和线性编码器通过信号处理电路将位置信息转化为数字信号，并通过电梯控制系统进行处理。
二、作用1.位置测量：电梯编码器可以准确测量电梯的位置，包括停止时的绝对位置和行驶时的相对位置。
这对于电梯控制系统来说非常重要，可以确保电梯能够精确地停靠在乘客所需的楼层，并避免超出允许的行程范围。
2.速度监测：电梯编码器可以监测电梯的运行速度，并将其转化为电信号。
这对于电梯控制系统来说同样非常重要，可以监测电梯的加速度和减速度，确保电梯的运行平稳，并符合安全标准。
3.安全保护：电梯编码器可以实时监测电梯的位置和速度信息，当检测到异常或超出限制范围时，可以通过与电梯控制系统的联动，触发相应的安全保护措施，例如刹车和紧急停止，确保乘客和电梯的安全。
4.故障诊断：电梯编码器可以通过检测电梯的位置和速度信息，帮助维修人员快速诊断电梯故障，并进行及时的维修和保养。
这可以最大程度地减少电梯的停工时间，提高电梯的可用性和可靠性。
总结：电梯编码器是一种用于测量电梯位置和速度的装置。
它通过旋转编码器和线性编码器的组合，可以精确测量电梯的位置，并将其转化为数字信号。
电梯编码器在电梯系统中起到关键的作用，包括位置测量、速度监测、安全保护和故障诊断等方面。
它可以确保电梯的运行安全、平稳和可靠，并提高电梯的可用性和维修效率。
旋转编码器内部结构
旋转编码器是一种常用的传感器，用于测量和检测旋转运动。
它通常由以下几个部分组成：
1. 转轴：转轴是旋转编码器的中心轴，用于接收旋转运动输入。
2. 编码盘：编码盘是固定在转轴上的一块带有刻度的圆盘。
刻度可能是光学、磁性或机械的，取决于编码器的类型。
编码盘的刻度可以分成几个等分，从而提供旋转的精度。
3. 光电传感器或磁性传感器：这些传感器通常位于编码盘的两侧或刻度轨迹周围。
光电传感器使用光的散射或遮挡来检测旋转刻度，而磁性传感器使用磁性刻度和传感器来测量旋转运动。
4. 信号处理器：信号处理器用于处理传感器接收到的信号，并将其转换为旋转运动的计数或旋转角度。
它可以对信号进行滤波、放大、数字化和计算等处理。
5. 接口：旋转编码器通常与其他设备或系统连接，例如控制器、电机或仪器。
因此，它通常具有适当的接口来传输旋转运动的数据或信号。
这些组件共同工作，使旋转编码器能够准确测量和检测旋转运动，并提供相关的旋转信息和数据。
旋转编码器广泛应用于工业自动化、机器人、仪器仪表、电子设备和机械工程等领域。
旋转编码器的工作原理
旋转编码器是一种用于测量和记录旋转运动的设备，它通常由一个旋转轴和一个码盘组成。
旋转编码器的工作原理如下：
1. 码盘：码盘是一个圆盘形状的装置，它通常由光学或磁性材料制成。
在码盘上有一系列刻有窗口的槽，窗口的数量对应着码盘的分辨率。
2. 光源和光电器件：旋转编码器通常使用光学原理来工作。
光源发出光线，经过透明的码盘窗口后，被后面的光电器件（如光电二极管）接收。
3. 信号检测：当旋转编码器旋转时，码盘的槽与光源和光电器件之间的遮挡关系会不断改变。
这就导致光线的强度在光电器件上产生变化。
光电器件将这种变化转换成电信号。
4. 信号处理：旋转编码器接收到的电信号会被传送到信号处理器中进行处理。
信号处理器会检测并解释电信号的变化，以确定旋转编码器的旋转方向和旋转量。
5. 输出：最后，信号处理器会将处理后的信号转换成可读取的格式，并输出给用户或其他设备使用。
通过这种工作原理，旋转编码器可以精确地测量和记录旋转运动，如机械臂的位置、电机的转速等。
它在许多自动化系统和工业设备中广泛应用。
EC11旋转编码器是一种光电式旋转测量装置，它可以测量被测轴的角度。
其原理是在转动轴上安装一个多细分编码器，当转动轴转动时，编码器上的光电管会检测编码器盘上的光电编码器发出的光电信号，通过信号处理后，将这些信号转换为数字信号，从而实现对角度的测量。
EC11旋转编码器的工作原理可以分为两种类型：增量型和绝对型。
1. 增量型编码器：当转动轴转动一定角度时，编码器会输出一个脉冲信号。
通过计算脉冲信号的数量，可以获得轴转动的角位移。
增量型编码器的特点是输出信号为脉冲信号，具有计数功能，但是不能直接测量轴的正负角度。
2. 绝对型编码器：绝对型编码器通过检测光电编码器盘上的光电信号，可以获得轴的绝对角度信息。
绝对型编码器的特点是具有很高的测量精度，但是成本相对较高。
EC11旋转编码器主要由编码器盘、光电管、信号处理电路等组成。
编码器盘上有一个或多个光电编码器，用于检测轴的转动角度。
光电管用于接收编码器盘上的光电信号，并将这些信号转换为电信号。
信号处理电路用于处理这些电信号，将其转换为数字信号，以便后续的信号处理和分析。
本周总结本周针对大野碾压机主电机上旋转编码器对编码器相关知识进行学习，并做学习总结，总结如下。
定义简介：旋转编码器是集光机电技术于一体的速度位移传感器。
当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。
该信号经后继电路处理后，输出脉冲或代码信号。
旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP ）。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B 相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
如图1为大野碾压机主电机旋转编码器实物图。
特点：其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。
图1.旋转编码器实物图工作原理：由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率——编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
旋转编码器知识一、旋转编码器的原理和特点：旋转编码器是集光机电技术于一体的速度位移传感器。
当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。
该信号经后继电路处理后，输出脉冲或代码信号。
其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。
1、增量式编码器增量式编码器轴旋转时，有相应的相位输出。
其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。
其计数起点可任意设定，并可实现多圈的无限累加和测量。
还可以把每转发出一个脉冲的Z信号，作为参考机械零位。
当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。
2、绝对值编码器绝对值编码器轴旋转器时，有与位置一一对应的代码（二进制，BCD 码等）输出，从代码大小的变更即可判别正反方向和位移所处的位置，而无需判向电路。
它有一个绝对零位代码，当停电或关机后再开机重新测量时，仍可准确地读出停电或关机位置地代码，并准确地找到零位代码。
一般情况下绝对值编码器的测量范围为0～360度，但特殊型号也可实现多圈测量。
3、正弦波编码器正弦波编码器也属于增量式编码器，主要的区别在于输出信号是正弦波模拟量信号，而不是数字量信号。
它的出现主要是为了满足电气领域的需要－用作电动机的反馈检测元件。
在与其它系统相比的基础上，人们需要提高动态特性时可以采用这种编码器。
为了保证良好的电机控制性能，编码器的反馈信号必须能够提供大量的脉冲，尤其是在转速很低的时候，采用传统的增量式编码器产生大量的脉冲，从许多方面来看都有问题，当电机高速旋转（6000rpm）时，传输和处理数字信号是困难的。
在这种情况下，处理给伺服电机的信号所需带宽（例如编码器每转脉冲为10000）将很容易地超过MHz门限；而另一方面采用模拟信号大大减少了上述麻烦，并有能力模拟编码器的大量脉冲。
hw040旋转编码器用法"旋转编码器用法"旋转编码器是一种常见的输入设备，通常用于测量和控制旋转运动。
它们在各种应用中被广泛使用，例如机械加工、仪器仪表、电子设备等。
在本文中，我们将深入探讨旋转编码器的用法，并逐步解释其工作原理和应用。
第一步：了解旋转编码器的工作原理旋转编码器由一个内部光学或磁性传感器和一个外部编码盘组成。
当旋转编码器旋转时，传感器会检测到编码盘上的标记，然后生成相应的电信号。
这些电信号被传输到计算机或控制系统，以测量旋转角度或控制旋转运动。
第二步：了解旋转编码器的类型旋转编码器通常分为两种类型：绝对编码器和增量编码器。
绝对编码器可以精确测量旋转角度，并提供每个位置的唯一标识，不需要初始化过程即可获取准确的位置信息。
而增量编码器，则通过测量脉冲数来计算旋转角度，需要一个参考点进行初始化。
第三步：掌握绝对编码器的用法绝对编码器通常用于需要精确测量和控制旋转位置的应用。
例如，机床上的数控系统使用绝对编码器来确保准确的刀具定位和运动控制。
此外，绝对编码器还广泛应用于机器人、航空航天、医疗设备等领域。
使用绝对编码器的关键是正确解读编码盘上的标记并将其与位置进行关联。
第四步：学习增量编码器的用法增量编码器通常用于需要测量转速和位置变化的应用。
增量编码器通过测量两个或多个输出信号之间的脉冲数来计算旋转角度和速度。
它们可以提供非常高的分辨率和精确性，并且通常用于自动化设备、数码相机、汽车控制系统等领域。
使用增量编码器的关键是在初始化过程中正确设置参考点以及解读和计数脉冲。
第五步：了解旋转编码器的接口和连接方式旋转编码器通常通过数字或模拟接口与计算机、控制系统或其他设备连接。
数字接口如RS-422和RS-485可提供更高的速度和抗干扰性能，而模拟接口如模拟电压或电流可提供更简单的连接和使用。
选择适当的接口和连接方式是确保旋转编码器正常工作的关键。
第六步：了解旋转编码器的附加功能除了基本的测量和控制功能外，一些旋转编码器还具有附加功能，如防尘、防水、抗震、抗干扰等。
旋转编码器的工作原理旋转编码器是一种常见的传感器设备，它可以用于测量旋转运动的角度和速度。
它在工业控制系统、机器人、汽车电子系统等领域有着广泛的应用。
那么，旋转编码器是如何工作的呢？接下来，我们将详细介绍旋转编码器的工作原理。
首先，让我们来了解一下旋转编码器的基本结构。
旋转编码器通常由编码盘、光电传感器和信号处理电路组成。
编码盘是安装在旋转轴上的圆盘，上面有很多等距分布的透明和不透明的刻线。
光电传感器安装在编码器的固定部分上，它可以检测编码盘上的刻线。
信号处理电路负责处理光电传感器检测到的信号，并输出相应的脉冲信号。
当旋转编码器连接到旋转轴上时，随着轴的旋转，编码盘也会随之旋转。
光电传感器会不断地检测编码盘上的刻线，当检测到透明和不透明的交替刻线时，就会产生相应的脉冲信号。
这些脉冲信号的频率和相位与旋转轴的角速度和角度成正比。
信号处理电路会对这些脉冲信号进行处理，最终输出相应的角度和速度信号。
在实际应用中，旋转编码器有两种常见的工作原理，分别是绝对式编码器和增量式编码器。
绝对式编码器可以直接输出当前位置的绝对角度值，不需要进行零点复位，具有很高的精度和稳定性。
而增量式编码器则是通过检测脉冲信号的变化来计算角度和速度，需要进行零点复位，但具有较高的分辨率和动态响应性。
总的来说，旋转编码器通过检测编码盘上的刻线，利用光电传感器和信号处理电路来实现对旋转运动的测量。
不同类型的旋转编码器有着不同的工作原理，但都能够准确地输出旋转轴的角度和速度信息，为各种控制系统提供重要的反馈信号。
在工业自动化、机器人控制、位置测量等领域，旋转编码器都扮演着重要的角色。
它的工作原理简单清晰，性能稳定可靠，能够满足各种复杂应用的需求。
随着科技的不断进步，旋转编码器的工作原理和性能将会得到进一步的提升，为各种领域的应用带来更多的便利和效益。
通过本文的介绍，相信读者对旋转编码器的工作原理有了更深入的了解。
旋转编码器作为一种重要的传感器设备，在工业控制和自动化领域有着广泛的应用前景，它的发展将会为各种领域的技术创新和应用提供有力支持。
增量式编码器的A.B.Z编码器A、B、Z相及其关系TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？对于这个问题的回答我们从以下几个方面说明：编码器只有A相、B相、Z相信号的概念。
所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。
“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三相主回路供电。
而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。
详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。
当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。
从而由此判断主轴是正转还是反转。
另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。
要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。
由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
带U、V、W相的编码器，应该是伺服电机编码器A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的时候也能正常使用。
ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个；UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。
/#############################################################编码器A+A-B+B-Z+Z-怎么用分别代表什么意思？这种编码器的输出方式为长线驱动（line driver），其中A+A-B+B-Z+Z-为输出的信号线，增量编码器给出两相方波，它们的相位差90°（电气上），通常称为A通道和B通道。
其中一个通道给出与转速有关的信息，与此同时，通过两个通道信号进行顺序对比，得到旋转方向的信息。
还有一个特殊信号称为Z或零通道，该通道给出编码轴的绝对零位，此信号是一个方波与A通道方波的中心线重合。
A+,A-为互补信号，B+,B-为互补信号,Z+,Z-为互补信号；长线驱动线路用于电气受干扰或编码器与接收系统之间是长距离的工作环境。
数据的发送和接收在两个互补的通道中进行。
所以，干扰受到抑制（干扰是由电缆或相邻设备引起的）。
这种干扰叫做“共模干扰”，因为他们的产生原于一个公共点：系统接地点。
此外，长线驱动发送和接收信号是以“差动方式”进行的。
或者说，它的工作原理是在互补通道间的电压差上传达。
因此可以有效地抑制对它的共模干扰。
这种传送方式在采用5伏电压时可认为与RS422兼容，而且供电电源可达24伏特。
使用线性驱动编码器时，需要和线性的计数模块相连接，运动控制卡（PG 卡），在控制卡上直接有相对应的接口ABB-ASM1的变频器，有专门的运动控制卡。
A,B相是计数相，它们计数时脉冲是一样多的，只是相位相差90°，用B相超前或是滞后A相90°来判断正反转. Z相是计圈相，编码器每旋转360°，发一个脉冲，一般用在绝对位置控制中名称：无刷伺服电机100W详细资料：特性杰美康无刷伺服电机是一种低成本无刷伺服电机，其配套MCAC506、MCAC706、MCAC808伺服驱动时，可让用户以接近步进系统的价格享受到交直流伺服的性能。
JSF系列：产品额定转速3000rpm,低速可达1rpm，具有运行噪音小、电机发热低的优点。
电机编码器为1000线（4000脉冲/转）,可实现高速度、高精度、低噪音、低发热、低成本效果。
JSFM系列电机：采用法兰盘，与57步进电机安装尺寸兼容, 57JSF系列采用圆型端盖，适用于特殊用途。
编码器选型必须了解的五个参数脉冲数（每转输出脉冲数P / R）；信号输出形式（信号路数及信号输出形式）；电源电压（5～12V为低电压，12～24为高电压）；轴径（mm）；外型尺寸（mm）。
（例：用户要求订购100脉冲、三路信号长线驱动器输出、电压5V、轴径6mm、外形尺寸38mm的，则我们编码器的型号为****)光电编码器安装与使用◇机械方面实心轴类1．编码器轴与用户端输出轴之间采用弹性软连接，以避免因用户轴的串动、跳动而造成编码器轴系和码盘的损坏。
2．安装时请注意允许的轴负载。
3．应保证编码器轴与用户输出轴的不同轴度＜0.20mm，与轴线的偏角＜1.5°。
4．安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘。
空心轴类1．要避免与编码器刚性连接，应采用板弹簧。
2．安装时编码器应轻轻推入被套轴，严禁用锤敲击，以免损坏轴系和码盘。
3．长期使用时，请检查板弹簧相对编码器是否松动；因定编码器的螺钉是否松动。
◇电气方面1．接地线应尽量粗，一般应大于φ3。
2．编码器的输出线彼此不要搭接，以免损坏输出电路。
3．编码器的信号线不要接到直流电源上或交流电流上，以免损坏输出电路。
4．与编码器相连的电机等设备，应接地良好，不要有静电。
5．配线时应采用屏蔽电缆。
6．开机前，应仔细检查，产品说明书与编码器型号是否相符，接线是否正确。
7．长距离传输时，应考虑信号衰减因素，选用输出阻抗低，抗干扰能力强的输出方式。
8．避免在强电磁波环境中使用。
/################################################################################## #####/绝对型编码器：每个位置变化都产生一个固定的代码。
绝对型旋转编码器具有断电记忆功能，即断电后当前位置被记下来，无需在复电工作时重新寻找参考位增量型编码器：通过轴的旋转产生一系列的脉冲信号。
运动速度由一定时间内所产生的脉冲信号决定。
脉冲信号输出可与计数器或PLC的输入模块相连，起到测量的目的。
/################################################################################## #########/一、光电编码器简介光电编码器是一种集光、机、电为一体的数字检测装置，它是一种通过光电转换，将输至轴上的机械、几何位移量转换成脉冲或数字量的传感器，它主要用于速度或位置（角度）的检测。
具有精度高、响应快、抗干扰能力强、性能稳定可靠等显著的优点。
按结构形式可分为直线式编码器和旋转式编码器两种类型。
旋转编码器主要由光栅、光源、检读器、信号转换电路、机械传动等部分组成。
光栅面上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；分别用两个光栅面感光。
由于两个光栅面具有90°的相位差，因此将该输出输入数字加减计算器，就能以分度值来表示角度。
它们的节距从光电编码器的输出信号种类来划分，可分为增量式和绝对值式两大类。
旋转增量式编码器转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动；当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线……编排，这样在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码)，这就称为位绝对编码器。
这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工业控制定位中。
编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出等输出形式。
串行输出是时间上数据按照约定，有先后输出；空间上，所有位数的数据都在一组电缆上(先后)发出。
这种约定称为“通讯协议”，其连接的物理形式有RS232、RS422(TTL)、RS485等。
串行输出连接线少，传输距离远，可靠性就大大提高了，但传输速度比并行输出慢。
对于绝对编码器，信号并行输出是时间上数据同时发出：空间上，每个位数的数据各占用一根线缆。
对于位数不高的绝对编码器，一般就直接以此形式输出数码，可直接进入PLC或上位机的I／O接口。
这种方式输出即时，连接简单。
但是，对于位数较多的绝对编码器，有许多芯电缆，由此带来工程难度和诸多不便、降低了可靠性。
因此，在绝对编码器多位数输出一般不采用并行输出型，而是选用串行输出或总线型输出。
二、光电编码器的分类按测量方式的分类：旋转编码器直尺编码器按编码方式的分类：绝对式编码器增量式编码器混合式编码器三、光电编码器的应用近十几年来，光电编码器发展为一种成熟的多规格、高性能的系列工业化产品，在数控机床、机器人、雷达、光电经纬仪、地面指挥仪、高精度闭环调速系统、伺服系统等诸多领域中得到了广泛的应用。
旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
编码器如以信号原理来分可分为增量脉冲编码器:SPC绝对脉冲编码器:APC两者一般都应用于速度控制或位置控制系统的检测元件.信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
