通信线路(光缆)工程概预算编制

通信工程概预算规定与编制目录一、预算文件二、通信建设工程概算、预算编制办法三、通信建设工程费用定额四、编制预算3建设项目是指按一个总体设计进行建设，经济上实行统一核算，行政上有独立的组织形式，实行统一管理，由一个或若干个具有内在联系的工程所组成的总体。

通信工程是由许多部分组成的复杂综合体，对工程总体进行计价相当困难，因此必须对整个工程进行必要的分解，划分为能够用较为简单的施工过程生产出来，而且可以用适当的计量单位测定或计算的基本构造要素，然后分别计算其工程量与价值，最终计算出整个工程的价值总和。

每一个建设工程项目按照设计文件和建设管理的需要，一般都可划分为建设项目、单项工程、单位工程、分部工程、分项工程五个层次。

单项工程：单项工程是建设项目的组成部分，是指具有单独的设计文件，建成后能够独立发挥生产能力或效益的工程。

一个建设项目一般可以包括一个或若干个单项工程。

例如：XX 光缆线路工程XX 传输设备系统工程XX 基站设备安装工程XX 电源设备安装工程通信建设单项工程划分见下表一、预算文件4单位工程：单位工程是单项工程的组成部分,是指具有独立的设计文件,能单独施工,但建成后不能独立发挥生产能力或使用效益的工程。

如：通信管道工程中，铺设管道工程、砌筑人（手）孔工程、管道防护工程等都是通信管道工程中这个单项工程的组成分，即单位工程。

一个单项工程一般可以由一个或若干个单位工程组成。

如：一个生产车间的土建工程、电气照明工程、给排水工程、机械设备安装工程、电气设备安装工程等都是生产车间这个单项工程的组成部分，即单位工程。

又如，住宅工程中的土建、给排水、电气照明等分别是一个单位工程。

分部工程：分部工程是单位工程的组成部分。

分部工程一般按工种来划分，也可按单位工程的构成部分来划分。

通信方面：例如敷设架空光缆工程中的立杆、安装拉线、架设吊线、架设光缆等等。

按工种来划分：例如土石方工程、脚手架工程、钢筋混凝土工程、木结构工程、金属结构工程、装饰工程等等。

附件1通信工程概算、预算取费说明一、通信管道1.表二(建筑安装工程费用表)表2-1 本期工程建设安装工程费取费表2-2 措施费取费3.表三(建筑安装工程量表)按照《通信建设工程概算、预算编制办法》（工信部规〔2008〕75号）和《中国移动辽宁公司城域传送网工程建设实施细则》（辽移函建〔2009〕263号）相关要求计取。

4.表五(工程建设其他费用表)表5-1 本工程建设其他费取费标准表5.施工费计算根据最终确定的一阶段设计批复计算施工合同中的施工费，施工费＝（预算表二建筑安装工程费－表四材料费）×[中标折扣]+表四乙供材料费+预算表五赔补等有关费用+表五安全生产费。

注：各市与施工单位结算施工费应以决算审计定案值为准。

二、光缆线路1.表二(建筑安装工程费用表)表2-1 本期工程建设安装工程费取费表2-2 措施费取费3.表三(建筑安装工程量表)按照《通信建设工程概算、预算编制办法》（工信部规〔2008〕75号）和《中国移动辽宁公司城域传送网工程建设实施细则》（辽移函建〔2009〕263号）的相关要求计取。

4.表五(工程建设其他费用表)表5-1 本工程建设其他费取费标准表5.施工费计算根据最终确定的一阶段设计批复计算施工合同中的施工费，施工费＝（预算表二建筑安装工程费－表四材料费）×[中标折扣]+表四乙供材料费+预算表五赔补等有关费用+表五安全生产费。

注：各市与施工单位结算施工费应以决算审计定案值为准。

三、地下定向钻孔敷管地下定向钻孔敷管相关工时按照《通信建设工程概算、预算编制办法》（工信部规〔2008〕75号）相关规定执行。

根据最终确定的一阶段设计批复计算施工合同中的施工费，施工费＝（预算表二建筑安装工程费－表四材料费）×[中标折扣]+表四乙供材料费+预算表五赔补等有关费用+表五安全生产费。

注：各市与施工单位结算施工费应以决算审计定案值为准。

四、集团客户及数据专线1.表二（建筑安装工程费表）表2-1 本期工程建设安装工程费取费表2-2 措施费取费2.表三（建筑安装工程量表）表3-1 数据单项工程计列工日列表工日×拆除工程系数，拆除工程系数均取0.4。

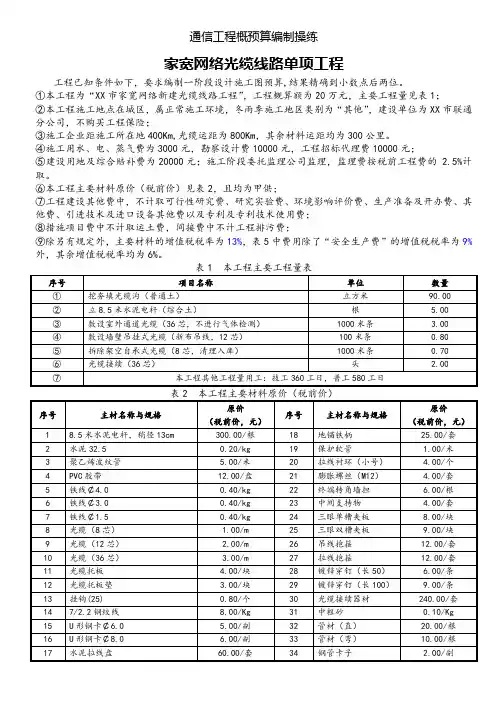

通信工程概预算编制操练家宽网络光缆线路单项工程工程已知条件如下，要求编制一阶段设计施工图预算,结果精确到小数点后两位。

①本工程为“XX市家宽网络新建光缆线路工程”，工程概算额为20万元，主要工程量见表1；②本工程施工地点在城区，属正常施工环境，冬雨季施工地区类别为“其他”，建设单位为XX市联通分公司，不购买工程保险；③施工企业距施工所在地400Km,光缆运距为800Km，其余材料运距均为300公里。

④施工用水、电、蒸气费为3000元，勘察设计费10000元，工程招标代理费10000元；⑤建设用地及综合赔补费为20000元；施工阶段委托监理公司监理，监理费按税前工程费的2.5%计取。

⑥本工程主要材料原价（税前价）见表2，且均为甲供；⑦工程建设其他费中，不计取可行性研究费、研究实验费、环境影响评价费、生产准备及开办费、其他费、引进技术及进口设备其他费以及专利及专利技术使用费；⑧措施项目费中不计取运土费，间接费中不计工程排污费；⑨除另有规定外，主要材料的增值税税率为13%，表5中费用除了“安全生产费”的增值税税率为9%外，其余增值税税率均为6%。

表1本工程主要工程量表序号项目名称单位数量①挖夯填光缆沟（普通土）立方米90.00②立8.5米水泥电杆（综合土）根 5.00③敷设室外通道光缆（36芯，不进行气体检测）1000米条 3.00④敷设墙壁吊挂式光缆（新布吊线，12芯）100米条0.80⑤拆除架空自承式光缆（8芯，清理入库）1000米条0.70⑥光缆接续（36芯）头 2.00⑦本工程其他工程量用工：技工360工日，普工580工日表2本工程主要材料原价（税前价）序号主材名称与规格原价（税前价，元）序号主材名称与规格原价（税前价，元）18.5米水泥电杆，稍径13cm300.00/根18地锚铁柄25.00/套2水泥32.50.20/kg19保护软管 1.00/米3聚乙烯波纹管 5.00/米20拉线衬环（小号） 4.00/个4PVC胶带12.00/盘21膨胀螺丝（M12） 4.00/套5铁线￠4.00.40/kg22终端转角墙担 6.00/根6铁线￠3.00.40/kg23中间支持物 4.00/套7铁线￠1.50.40/kg24三眼单槽夹板8.00/块8光缆（8芯） 1.00/m25三眼双槽夹板9.00/块9光缆（12芯） 2.00/m26吊线抱箍12.00/套10光缆（36芯） 3.00/m27拉线抱箍12.00/套11光缆托板 4.00/块28镀锌穿钉（长50） 6.00/条12光缆托板垫 3.00/块29镀锌穿钉（长100）9.00/条13挂钩(25)0.80/个30光缆接续器材240.00/套147/2.2钢绞线8.00/Kg31中粗砂0.10/Kg 15U形钢卡￠6.0 5.00/副32管材（直）20.00/根16U形钢卡￠8.0 6.00/副33管材（弯）10.00/根17水泥拉线盘60.00/套34钢管卡子 2.00/副。

1）原邮部字（1995）626号文件关于发布《通信建设工程概算、预算编制办法及费用定额》等标准的通知。

2）原邮部[1995]945好文关于《通信建设工程类别划分标准》的通知。

3）原邮电部关于《通信建设工程预算定额》第一册、第二册（1995年11月）。

4）国家发展计划委员会、建设部关于发步（计价格[2002]10号）《工程勘测设计收费管理规定》的通知。

5）原邮部[1996]582号文件于《通信建设工程施工机械台班费用定额》等两个定额标准的通知。

6）信部规[2000]904号文关于发布《建筑与建筑群综合布线系统预算定额》和《安装移动通信设备预算定额》的通知。

7）原邮电部司局发文计建[1997]28号〈关于申报地方性通信预算定额的批复〉。

8）信息产业部[2001]频发的关于〈通信建设工程施工机械台班费用定额、通信建设工程概、预算补充定额〉。

直埋光缆在设计中的路由选择及防护措施新疆邮电设计院李崇伦[摘要]简要介绍了光缆路由的选择原则；以及光缆线路穿越公路、铁路、沟渫、沼泽、水塘、乡镇、山丘地段，河流与湖泊的考虑及保护措施。

[关键词]光缆线路路由选择保护措施光缆线路工程设计是邮电基本建设的一个重要环节，做好通信线路设计工作对保证通信畅通，提高通信质量，加快施工速度具有重大的意义，同时光缆线路工程中路由选择与线路的保护措施又是光缆设计中一个很重要的环节，因此在设计过程中必须进行认真细致的调查分析。

一、光缆路由的选择原则（1）光缆路由的选择应以设计任务书为依据在保证传输质量的前提下，使线路安全可靠、经济合理、施工维护方便。

（2）光缆路由沿公路敷设应做到顺路取直，不要随弯取线，以免增加线路长度。

在一些地形复杂、障碍较多的地段，应考虑施工维护的方便，不要强求长距离的大直线，其隔距要求应根据规范或设计要求确定。

（3）光缆路由应选择在地质稳固、地形平坦、自然危害少的地方。

在平原地区应避开湖泊、沼泽、水塘、沟渠及排涝积洪等地带；山区路由应尽量避免翻山越岭，选择地质稳固、坡度较平、石方工作量少，便于维护施工的地带，避开沟渠和水土流失的地方等。

通信工程预结算编制一、我国规定：设计要编概算：施工要编预算；竣工要编结（决）算。

目前，通信工程的设计概算与施工图预算实际为一体。

（概算=预算+预备费）二、通信工程概、预算的编制必须根据《通信建设工程概、预算编制办法》（邮部[2008]75号）的要求进行。

１．设计阶段概、预算的编制：(1)一阶段设计时，只编施工图预算。

(2)二阶段设计时，编制设计概算、施工图预算。

(3)通信建设项目的工程设计，一般按两阶段设计进行。

(4)通信项目的单项工程设计，一般只按一阶段设计进行。

２．编制依据：(1)批准的可行性研究报告。

(2)批准的初步设计和修正初步设计概、预算及有关文件。

(3)通信建设工程设计规范，施工及验收技术规范，施工图，通用图，标准图及说明。

(4)通信工程预算定额及编制说明。

(5)通信工程费用定额及有关文件。

(6)设备、器材价格信息；税费等相关文件。

(7)当地政府发布的土地征用和赔补费等有关规定。

３．编制内容：(1)工程概况、概预算总价值。

(2)编制依据及取费标准、计算方法的说明。

(3)工程技术、经济指标分析。

(4)需要说明的问题。

4．编制程序：(1)收集资料、熟悉图纸。

(2)计算工程量、套用定额。

(3)选用器材及价格。

(4)计算各种费用。

(5)复核。

(6)写编制说明。

(7)审核出版。

5．编制要求及表格组成：(1)对通信建设工程应采用实物工程量法，按单项(或单位)工程和工程量计算规则进行编制（见《通信建设工程项目划分表》P5）。

(2)概预算表组成表一：《工程概预算总表》，供编制建设项目总费用使用。

表二：《建筑安装工程费用概预算表》，供编制建安费使用。

表三甲：《建筑安装工程量概预算表》，供编制建安工程量使用。

表三乙：《建筑安装工程机械使用费概预算表》，供编制建安机械台班费使用。

表三丙：《建筑安装工程仪器仪表使用费概预算表》，供编制建安仪器仪表台班费使用。

表四甲：《国内器材概预算表》，供编制设备费、器材费使用。

通信线路工程概预算编制实例通信线路工程是指在通信线路的建设过程中的各项工程活动，包括勘测设计、施工安装、设备调试和运维等。

预算编制是对工程项目所需资金的估算和规划，是项目管理中一个重要的环节。

下面是一个通信线路工程的预算编制实例。

1.勘测设计阶段预算编制在勘测设计阶段，需要进行地形勘测、线路走向确定、资源调查等工作。

预算编制包括勘测设计人员薪酬、勘测设备、勘测车辆租赁费用等。

比如，勘测设计人员的薪酬为每人每天500元，勘测设备使用费用为每台每天500元，勘测车辆租赁费用为每辆每天800元，根据工作量估算工作天数，计算出勘测设计阶段的预算。

2.施工安装阶段预算编制在施工安装阶段，需要进行线路铺设、设备安装、光缆敷设等工作。

预算编制包括材料费、施工人员薪酬、施工机械租赁费用等。

比如，材料费为光缆材料500元/米，线材材料100元/米，人员薪酬为每人每天300元，机械租赁费用为每天2000元，根据工作量估算材料和人力需求量，计算出施工安装阶段的预算。

3.设备调试阶段预算编制在设备调试阶段，需要进行设备安装调试、接入测试、信号调试等工作。

预算编制包括设备调试工程师薪酬、测试设备费用、试验场地租赁费用等。

比如，设备调试工程师薪酬为每人每天800元，测试设备费用为每天2000元，试验场地租赁费用为每天1000元，根据工作量估算工作天数，计算出设备调试阶段的预算。

4.运维阶段预算编制在运维阶段，需要进行线路巡检、故障维修、设备更新等工作。

预算编制包括运维人员薪酬、巡检设备费用、维修配件费用等。

比如，运维人员薪酬为每人每天500元，巡检设备费用为每天1000元，维修配件费用按故障数量进行估算，根据工作量估算工作天数，计算出运维阶段的预算。

以上是通信线路工程预算编制实例的部分内容，根据实际项目情况，可以增加或减少预算项目和费用。

预算编制是一个动态过程，在工程实施过程中需要根据实际情况进行调整和修订。

预算编制能够帮助项目管理人员合理安排资金投入，实现工程项目的顺利进行。

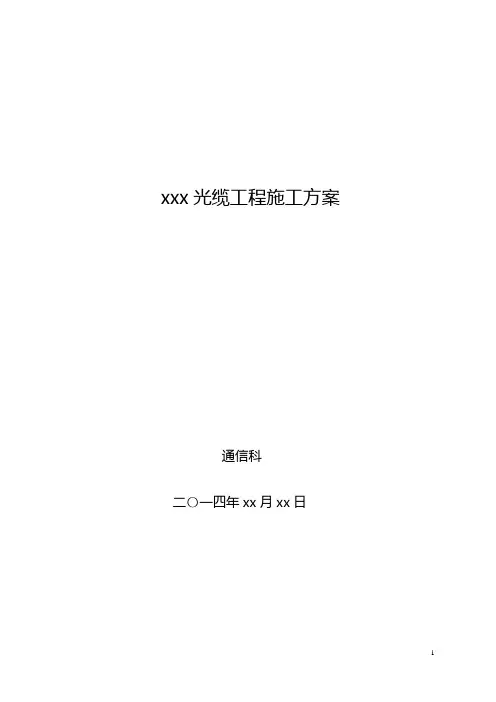

光缆工程施工方案(含预算)
项目背景
随着信息技术的不断发展，光缆作为一种高速、大容量传输数据的重要载体，
被广泛应用于通信领域。

面对日益增长的通信需求，本项目拟在某地区进行光缆工程的施工，并为此制定了详细的施工方案及预算。

施工方案
1. 前期准备
在正式施工前，需进行详细的前期准备工作。

包括： - 确定施工范围及施工路线。

- 获取相应的施工许可证。

- 完成现场勘察和方案设计。

2. 施工流程
光缆工程的施工流程主要包括以下步骤： - 开挖沟槽：根据施工路线和设计要求，采用开挖机械进行沟槽开挖。

- 敷设管道：在沟槽中敷设光缆管道，并进行必
要的加固和固定。

3. 施工注意事项
在施工过程中需要注意以下事项： - 严格按照设计要求进行施工，确保光缆管
道的质量和安全。

- 注意施工现场安全，做好施工人员的安全防护工作。

预算
1. 施工费用
根据施工方案和现行的工程市场行情，初步估算本次光缆工程的施工费用约为xx万元。

2. 材料采购成本
详细列出所需材料及价格，包括光缆管道、加固材料等，初步预算为xx万元。

3. 人工费用
根据工程施工的工时和人员配置，预计人工费用约为xx万元。

4. 其他费用
包括设备租赁费用、施工许可证费用等，初步预算为xx万元。

总结
本文详细介绍了光缆工程施工方案及预算，希望能为项目的实施提供参考。

在实际施工过程中，还需根据具体情况不断优化方案，确保工程顺利完成。

实验三通信建设工程概预算文件的编制一、实训目的1．掌握通信线路工程各类工程的工作流程及主要工程量。

2．能熟练运用2008版预算定额手册，正确进行相关定额子目的查找和套用。

3．理解和掌握通信建设工程工程量的统计方法。

4．掌握通信建设工程费用费率的计取方法。

5．熟练掌握通信建设工程预算表格的填写方法。

6．能独立进行工程项目的概预算文件编制。

7．能熟练进行通信建设工程概预算编制说明的撰写。

二、实训场地和器材通信工程设计实训室（2008版预算定额手册1套、装有专用概预算软件的微型计算机1台）三、实训内容1．已知条件①本设计为×××学院移动通信基站中继光缆线路单项工程一阶段设计，施工图如图1（a）和图1（b）所示。

②本工程建设单位为×××市移动分公司，不委托监理，不购买工程保险，不实行工程招标。

核心机房的ODF架已安装完毕，本次工程的中继传输光缆只需上架成端即可。

③施工企业距离工程所在地200Km。

敷设通道光缆用材视同敷设管道光缆。

④国内配套主材的运距为400Km，按不需要中转（即无需采购代理）考虑。

⑤施工用水、电、蒸汽费、综合赔补费、劳动安全卫生评价费分别按3000元、10000元和500元计取。

⑥本工程不计取“已完工程及设备保护费”、“运土费”、“工程排污费”、“建设期利息”、“可行性研究费”、“研究实验费”、“环境影响评价费”、“专利及专用技术使用费”和“生产准备及开办费”等费用。

⑦计算建设单位管理费时计费基础为工程费，相应费率为1.5%。

⑧本次工程所用到的主要材料单价可以从教材综合案例一中查找。

2．学生操作内容要求编制该施工图一阶段设计预算，并撰写编制说明。

（a）施工图Ⅰ（b）施工图Ⅱ图1 ×××学院移动通信基站中继光缆线路工程施工图3．施工图解析1）施工图（a）的工程量统计：从A——A ’接图符号处由7#人孔至图书馆南墙脚之间采用埋式光缆敷设，其路由长度为2m；再由图书馆南墙脚处钢管引上，采用吊线式墙壁光缆敷设110米（在天桥处引下1米），再由体育馆北外墙处钢管引下后，经30米的埋式光缆敷设至P1水泥杆处，由此通过杆上钢管引上后，经水泥杆P1、P2及P3架空敷设至基站机房墙壁，然后做好防水封堵接入基站机房内，最后光纤在基站机房内的传输机架上与1、2排法兰盘进行连接，每排上纤6芯，第一排上1#—6#纤，第二排上7#—12#纤，其敷设光缆类型为DYTA—12B1。

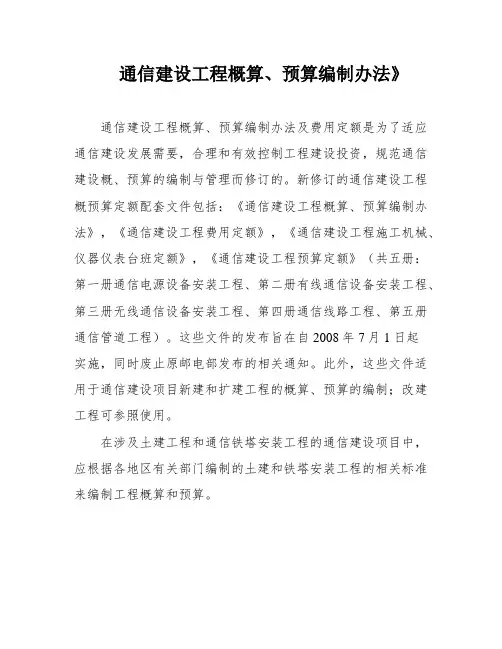

通信建设工程概算、预算编制办法》通信建设工程概算、预算编制办法及费用定额是为了适应通信建设发展需要，合理和有效控制工程建设投资，规范通信建设概、预算的编制与管理而修订的。

新修订的通信建设工程概预算定额配套文件包括：《通信建设工程概算、预算编制办法》，《通信建设工程费用定额》，《通信建设工程施工机械、仪器仪表台班定额》，《通信建设工程预算定额》（共五册：第一册通信电源设备安装工程、第二册有线通信设备安装工程、第三册无线通信设备安装工程、第四册通信线路工程、第五册通信管道工程）。

这些文件的发布旨在自2008年7月1日起实施，同时废止原邮电部发布的相关通知。

此外，这些文件适用于通信建设项目新建和扩建工程的概算、预算的编制；改建工程可参照使用。

在涉及土建工程和通信铁塔安装工程的通信建设项目中，应根据各地区有关部门编制的土建和铁塔安装工程的相关标准来编制工程概算和预算。

通信建设工程概算和预算应包括从筹建到竣工验收所需的全部费用，并依据信息产业部发布的现行通信建设工程定额和其他计价依据的具体内容、计算方法和计算规则进行编制。

通信建设工程概算和预算的编制必须由具有通信建设相关资质的单位进行，概预算编制、审核以及从事通信工程造价的相关人员必须持有信息产业部颁发的《通信建设工程概预算人员资格证书》。

通信建设工程概算和预算的编制应按照相应的设计阶段进行。

采用两阶段设计时，在初步设计阶段编制设计概算，在施工图设计阶段编制施工图预算。

采用一阶段设计时，应编制施工图预算，并包括预备费、投资贷款利息等费用。

按三阶段设计时，在技术设计阶段编制修正概算。

编制初步设计概算应在投资估算的范围内进行。

施工图预算是施工图设计文件的重要组成部分，应在批准的初步设计概算范围内进行编制。

如果一个通信建设项目由多个设计单位共同设计，总体设计单位应负责统一概算、预算的编制原则，并汇总建设项目的总概算。

分设计单位负责本设计单位所承担的单项工程概算、预算的编制。
