AutoCAD机械制图教程14.装配图的绘制

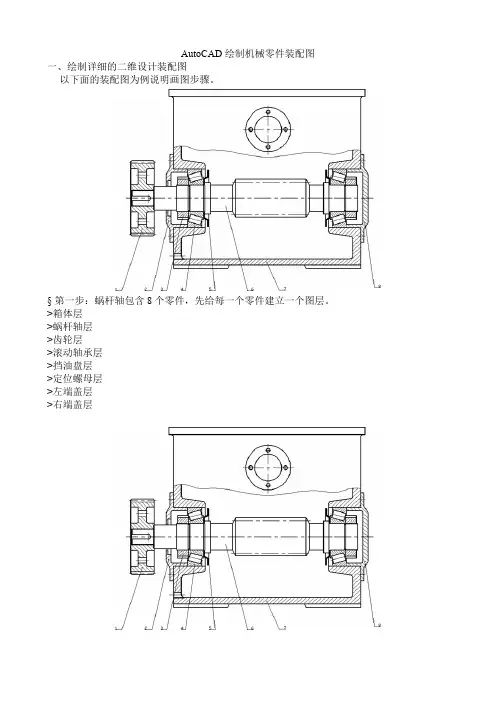

AutoCAD绘制机械零件装配图一、绘制详细的二维设计装配图以下面的装配图为例说明画图步骤。

§第一步：蜗杆轴包含8个零件，先给每一个零件建立一个图层。

>箱体层>蜗杆轴层>齿轮层>滚动轴承层>挡油盘层>定位螺母层>左端盖层>右端盖层第二步：切换到“蜗杆轴”层，绘制蜗杆轴。

注意要将零件的主要结构准确的绘制出来，尺寸不合适的地方要进行圆整。

结果如下：>第三步：切换到“挡油盘”层，画出挡油盘的轮廓形状。

>第四步：切换到“滚动轴承”层，绘制出滚动轴承的形状。

>第五步：切换到“螺母”层，绘制出螺母。

用上述方法依次画出其他零件，即可得到图示装配图。

绘制过程中可将一些不相关的零件层关掉，使图面简洁。

适用范围及优缺点：这种绘制装配图的方法适用于在设计过程中画设计装配图。

缺点：画图比较麻烦，与手工绘图类似。

优点是拆图比较方便。

二、由零件图组合装配图在零部件测绘过程中，常常是先测绘各零件的零件图，然后再由零件图组合成装配图。

这样就可以充分利用已经绘制的零件图，将它们组合成装配图，从而避免重复劳动，提高工作效率。

这种画装配图的实质是拼装。

下面介绍拼装过程。

设八个零件的文件名分别为：1.箱体.dwg2.蜗杆轴.dwg3.齿轮.dwg4.滚动轴承.dwg5.挡油环.dwg6.定位螺母.dwg7.左端盖.dwg8.右端盖.dwg第一步：打开图形文件“箱体.dwg ”，再单击“新建”图标，创建一个新文件，文件名为“装配图1.dwg”。

第二步：切换到图形“箱体.dwg ”，在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点： //用光标指定复制基点选择对象： //选择箱体，见下图第三步：切换到“装配图1.dwg”,在图形窗口单击右键，弹出光标菜单，选择“粘贴”选项，结果如下图：第四步：打开图形文件“左轴承盖.dwg”,在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点：//用光标指定复制基点选择对象：//选择左轴承盖，见下图注意：基点的选择一定要方便图形定位。

第14章绘制三维装配图◆14.1 绘制三维装配图的思路◆14.2 绘制三维装配图的方法◆14.3 三维装配图举例——齿轮泵14.1 绘制三维装配图的思路装配图是用于表达部件和或机器的工作原理、零件之间的装配关系和位置，以及装配、检验、安装所需要的尺寸数据的技术文件。

AutoCAD的三维装配图和零件图的绘制顺序大致有两种：第一种是：在设计之前，先设置好零件的尺寸关系和装配关系，大致画出装配草图，然后出图，最后画零件图。

如果先画零件图，画装配图时出现装配不上或零件互相干涉，那么将会事倍而功半。

第二种是：先绘制好零件，然后在设计装配图。

AutoCAD可以通过插入的形式来绘制装配图，在装配的过程中如果出现装配的不当，用户可以对零件进行单独的编辑修改。

三维装配要体现人性化，零件的安装符合人的思维习惯：从里到外、从左到右、从下到上、从上到下的装配顺序。

绘制三维装配图跟绘制二维装配图的基本思路差不多，绘图时，大致可归纳为两点：1 考虑的约束条件要足够；2 零件间的配合关系要合理。

装配的约束要足够，比如定位的约束，两个零件之间是通过面对齐，中心轴对齐，坐标点对齐，或者对齐的面与面偏移一定的距离，面与面之间、面与线之间、线与线之间具有一定的角度等，这些约束条件在三维机械装配图的绘制过程，如果考虑不慎，将决定装配效果的好坏。

适当的配合是指在机械设计中，基本尺寸相同的相互结合的孔和轴公差带之间的关系，根据他们的尺寸过渡关系，可将其分为：间隙配合、过盈配合、过渡配合。

在绘制三维装配零件时，配合关系的确定是三维机械装配图的设计必须考虑的因素之一。

14.2 绘制三维装配图的方法绘制三维装配图一般有三种方法：第一种方法是按照装配关系，在同一个绘图区中，逐个地绘制零件的三维图，最后完成三维装配图。

如第13章深沟球轴承的绘制。

第二种方法是先绘制单个零件，然后将其创建块的形式，通过三维旋转、三维移动等编辑命令对所引入的块进行位置的确定，最后进行总装配。

CAD绘制机械装配图的步骤与注意事项机械装配图是机械工程师在进行产品设计和制造过程中最常用的工具之一。

借助CAD软件，机械工程师可以通过绘制装配图来明确零部件之间的组装关系和尺寸要求。

本文将介绍CAD绘制机械装配图的步骤与注意事项，帮助读者更好地掌握该技巧。

步骤一：收集所需信息在开始绘制机械装配图之前，我们需要收集所需的信息。

这些信息通常包括设计要求、零部件的相关图纸、尺寸和配合要求等。

通过充分了解装配要求，我们可以更好地完成绘图任务。

步骤二：创建新的装配图文件在CAD软件中打开一个新的装配图文件，并设置合适的图纸尺寸和比例。

确保所选的尺寸和比例适用于所需绘制的装配图。

步骤三：导入零部件图纸利用CAD软件的导入功能，将所需的零部件图纸导入到装配图文件中。

确保导入的图纸与实际的零部件完全对应，并设置合适的图层和图纸位置。

步骤四：确定装配关系根据设计要求和零部件图纸，通过CAD软件中的装配功能，确定零部件之间的装配关系。

这些关系可以包括配合、连接、传动等。

确保所添加的装配关系准确无误，并符合设计要求。

步骤五：调整零部件位置和尺寸根据装配要求，使用CAD软件中的移动、旋转和缩放等功能，调整零部件的位置和尺寸。

确保零部件之间没有碰撞或交叉，并保持合适的间距和配合关系。

步骤六：添加标注和尺寸在装配图上添加必要的标注和尺寸，以便清晰地表示装配要求和尺寸要求。

这些标注可以包括尺寸、公差、配合类型、材料等信息。

确保标注和尺寸的准确性和清晰度。

步骤七：创建装配目录和清单根据装配图的内容，创建装配目录和清单。

这些目录和清单可以用于查找和记录不同零部件的信息和数量。

确保装配目录和清单的完整性和准确性。

步骤八：检查和修正错误在绘制机械装配图的过程中，应定期检查和修正可能存在的错误。

这些错误可能包括尺寸错误、配合错误、标注错误等。

确保装配图的准确性和规范性。

注意事项：1. 在绘制机械装配图之前，要充分了解装配要求和零部件相关的信息，确保绘图的准确性；2. 在绘制装配图时，要严格按照标准和规范要求进行，确保图纸的规范性和可读性；3. 在绘制过程中，要遵循逻辑和顺序，确保零部件的正确装配关系；4. 在添加标注和尺寸时，要确保准确无误，并符合设计要求；5. 定期检查和修正可能存在的错误，以保证装配图的准确性和可靠性。

在AutoCAD中进行机械装配图的绘制第一章：AutoCAD机械装配图绘制的基础知识在进行机械装配图绘制之前，我们首先需要了解一些基础知识。

AutoCAD是一款常用的计算机辅助设计软件，它可以用于各种绘图任务，包括机械装配图的绘制。

在AutoCAD中，我们通常使用二维绘图模式进行机械装配图的绘制，通过绘制各个零部件的轮廓并将其组装在一起，以表示整个装配结构。

除了掌握AutoCAD的基本操作技巧外，我们还需要了解机械装配图的标准符号和约定，以便正确地表示零件之间的关系。

第二章：机械装配图的尺寸标注和注释在绘制机械装配图时，尺寸标注和注释起着非常重要的作用。

尺寸标注用于表示零部件尺寸的大小，包括长度、直径、深度等。

在AutoCAD中，我们可以使用尺寸工具来添加尺寸标注，它可以帮助我们快速而准确地描述零部件的尺寸。

除了尺寸标注外，注释也是非常重要的，它可以用于进一步解释装配图中的一些特殊细节或要求。

在AutoCAD中，我们可以使用文本工具来添加注释，包括文字、箭头和文本框等。

第三章：机械装配图的零件插入和组装机械装配图的绘制离不开对零部件的插入和组装。

在AutoCAD 中，我们可以通过导入CAD格式的零部件文件或者绘制自定义的零部件来完成插入。

有了正确的零部件后，我们可以使用各种组装工具将零部件组装在一起，以模拟实际装配的过程。

在组装过程中，我们需要确保零部件之间的位置、角度和尺寸等都符合设计要求，这就需要我们灵活运用AutoCAD的编辑工具来调整零部件的位置和属性。

第四章：机械装配图的排列和布局机械装配图的排列和布局是绘图过程中非常关键的一步。

在AutoCAD中，我们可以通过使用图层和块定义来进行装配图的排列和布局。

通过将装配图的各个零部件分别放置在不同的图层中，我们可以更好地控制零部件的可见性和编辑。

而通过将装配图中的一些重复性结构定义为块，并将其重复使用，可以大大提高绘图的效率。

此外，合理的布局和比例也能够使装配图更加美观和易读。
