互换性与测量技术基础.
《互换性与测量技术基础》课程主要介绍几何量公差标准、机械零件精度设计与检测的相关知识，是联系设计课程和制造课程的纽带，也是从基础课学习过渡到专业课学习的桥梁。通过本课程的学习，帮助掌握机械零件几何量公差标准的基础知识和相关理论，了解国际标准化组织（ISO）相关标准的发展、现状和趋势；熟悉机械零件几何量精度设计的基本原理和方法以及机械零件几何量检测的基本原理、仪器和方法；培养理解和分析机械图纸中零件几何量精度的能力和查阅及使用公差标准的能力、根据使用要求合理设计机械零件几何量精度的能力、根据零件几何量精度合理选择检测工具和方法的能力以及对典型机械零件几何量精度进行检测的能力；从而，为后续的专业课程学习、实践环节和从事专业生产技术工作奠定必要的基础。
1、帮助理解机械零件几何量公差标准的基础知识和相关理论；
2、促进认知机械零件几何量检测的基本原理、仪器和方法；
3、提升解决工程实践中精度设计与误差检测相关问题的能力。
重点难点
第一章 绪论
重点：
1）明确本课程的研究对象，特点，主要内容。
2）掌握互换性和标准化的基本概念。
3）了解本课程的学习方法。
第三章 尺寸公差、圆柱结合的精度设计
重点：
1）掌握有关偏差、公差及配合的基本术语和定义。
2）公差与配合国家标准体系与构成，公差与配合标准的应
用。
难点：
1）标准公差和基本偏差的应用。
2）圆柱结合的精度设计内容和基本方法。
第四章 形状和位置精度设计
重点：
1）形位公差的征项目及在图样上的标注方法。
2）公差原则和公差要求的含义，独立原则、包容要求和最大
实体要求的图样标注和应用范围。
难点：
1）形位公差的标注、形位公差项目及公差值的选择。
2）公差原则和公差要求。
第五章 表面粗糙度
重点：
1）表面粗糙度评定参数的名称、代号及其在图样上的标注方
法。
2）表面粗糙度的选用。
难点：
表面粗糙度评定参数及其在图样上的标注方法
第六章 滚动轴承与孔、轴结合的精度设计
重点：
1）滚动轴承的公差等级及其应用范围。
2）滚动轴承的内、外径公差特点。
3）滚动轴承配合的选用、配合表面的形位公差和表面粗糙度
以及在图样上的标注。
难点：
配合表面的形位公差和表面粗糙度以及在图样上的标注。 第八章 键、花键结合的精度设计
重点：
1）平键和矩形花键结合的特点。
2) 平键和矩形花键结合的公差的选用及其图样标注；
难点：
平键和矩形花键结合的公差的选用及其图样标注
第九章 螺纹结合的精度设计
重点：
1) 螺纹的主要几何参数及其对螺纹结合互换性的影响；
2) 螺纹公差(公差带的构成)和螺纹精度的概念
3) 螺纹在图样上的标注
难点：
螺纹几何参数误差对互换性的影响、作用中径的概念及螺纹的
合格条件。
第十章 圆柱齿轮精度设计
重点：
1） 评定齿轮精度、侧隙的必检参数及其的概念
2） 齿轮精度设计的内容及其基本方法
3） 齿轮精度等级和侧隙在图样上的标注方法
未知驱动探索，专注成就专业
1
互换性与测量技术基础
1. 引言
在工程领域中，互换性和测量技术是非常重要的概念。互换性指的是一个零件或组件的能力，能够无差别地在不同的系统或设备中相互替代。测量技术是用于确定一个物理量值的方法和工具。
本文将介绍互换性和测量技术的基础知识，包括其定义、原理和应用。
2. 互换性
2.1 互换性的定义
互换性是指一个零件或组件能够在不同设备或系统中无缝替代的能力。它是现代工程设计和制造的一个基本要求。互换性的实现可以提高生产效率、降低制造成本，并简化维修和维护过程。
2.2 互换性的原理
互换性的实现依赖于标准化和规范化。通过定义统一的尺寸、形状和材料要求，确保零件或组件的互换性。标准零件的未知驱动探索，专注成就专业
2
制造可以通过批量生产，从而降低成本。此外，互换性还需要考虑工艺和装配过程的一致性。
2.3 互换性的应用
互换性在各个领域都有广泛的应用。例如，在汽车制造中，互换性使得不同汽车品牌之间的零件能够相互替换。在电子设备制造中，互换性使得不同供应商的元件可以在同一个电路板上使用。互换性还在航空航天、医疗设备等领域起到重要的作用。
3. 测量技术
3.1 测量技术的定义
测量技术是用于确定一个物理量值的方法和工具。它在科学研究、工程设计和生产制造中起着关键作用。测量技术的准确性对于保证产品质量和确保工程安全非常重要。
3.2 测量技术的原理
测量技术基于物理量的定义和测量方法的选择。有许多不同的测量方法，包括直接测量和间接测量。直接测量是指通过直接观察或使用测量仪器来获得物理量值。间接测量是通过测量物理量的其他相关参数来获得物理量值。 未知驱动探索，专注成就专业
3
3.3 测量技术的应用
测量技术在各个领域都有广泛的应用。例如，在制造业中，测量技术被用于检测零件的尺寸和形状，以确保产品的质量。在科学研究中，测量技术用于获得实验数据并验证理论模型。在建筑和工程中，测量技术用于测量地形和结构参数。

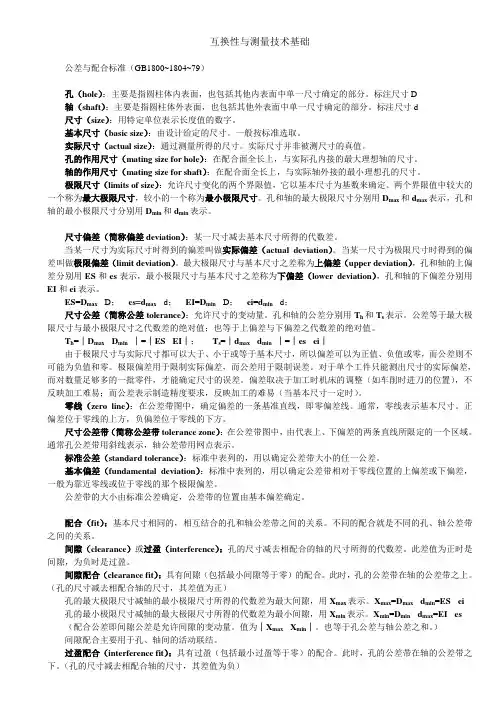

互换性与测量技术基础
公差与配合标准（GB1800~1804~79）
孔（hole）：主要是指圆柱体内表面，也包括其他内表面中单一尺寸确定的部分。标注尺寸D
轴（shaft）：主要是指圆柱体外表面，也包括其他外表面中单一尺寸确定的部分。标注尺寸d
尺寸（size）：用特定单位表示长度值的数字。
基本尺寸（basic size）：由设计给定的尺寸。一般按标准选取。
实际尺寸（actual size）：通过测量所得的尺寸。实际尺寸并非被测尺寸的真值。
孔的作用尺寸（mating size for hole）：在配合面全长上，与实际孔内接的最大理想轴的尺寸。
轴的作用尺寸（mating size for shaft）：在配合面全长上，与实际轴外接的最小理想孔的尺寸。
极限尺寸（limits of size）：允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。两个界限值中较大的一个称为最大极限尺寸，较小的一个称为最小极限尺寸。孔和轴的最大极限尺寸分别用Dmax和dmax表示，孔和轴的最小极限尺寸分别用Dmin和dmin表示。
尺寸偏差（简称偏差deviation）：某一尺寸减去基本尺寸所得的代数差。
当某一尺寸为实际尺寸时得到的偏差叫做实际偏差（actual deviation）。当某一尺寸为极限尺寸时得到的偏差叫做极限偏差（limit deviation）。最大极限尺寸与基本尺寸之差称为上偏差（upper deviation），孔和轴的上偏差分别用ES和es表示，最小极限尺寸与基本尺寸之差称为下偏差（lower deviation），孔和轴的下偏差分别用EI和ei表示。
ES=Dmax - D； es=dmax - d； EI=Dmin - D； ei=dmin - d；
尺寸公差（简称公差tolerance）：允许尺寸的变动量。孔和轴的公差分别用Th和Ts表示。公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值；也等于上偏差与下偏差之代数差的绝对值。
1
互换性与技术测量（基础知识）
1. 互换性的基本要求：满足装配互换和功能互换
2. 机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。
形状误差: 加工后零件的实际表面形状对于其理想形状的差异
（如直线度和圆度）
位置误差：相互位置对于其理想位置的偏差。（如同轴度、位置度）
表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成
的微观几何形状误差。
3. 互换性的种类： 完全互换和不完全互换
完全互换：零件加工完之后不需要任何辅助处理直接可以装配。
不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助
处理。
4. 尺寸： 以特定单位表示线性尺寸的数值。
5. 公称尺寸：由图样规范确定的理想形状要素。
公称尺寸D 孔的上、下极限尺寸𝑫
𝒎𝒂𝒙和𝑫
𝒎𝒊𝒏
轴的上、下极限尺寸𝒅
𝒎𝒂𝒙和𝒅
𝒎𝒊𝒏
公称尺寸+上极限偏差=上极限尺寸 公称尺寸-下极限偏差=下极限尺寸
6. 偏差：某一尺寸减去其公称尺寸所得的代数差
实际偏差：实际尺寸-公称尺寸 孔Ea 轴ea
极限偏差：极限尺寸-公称尺寸 孔EI 轴 ei
基本偏差：公差带相对零线位置的那个极限偏差
7. 尺寸公差：上极限尺寸-下极限尺寸 或者 上极限偏差-下极限偏差
8. 配合：
间隙配合：孔的公差带在轴的公差带之上。
过盈配合：孔的公差带在轴的公差带之下。
过渡配合：孔的公差带和轴的公差带相重合。
9. 配合制：
基轴制配合：基本偏差为一定的轴的公差带。 2
基孔制配合：基本偏差为一定的孔的公差带。
10. 几何公差的项目、符号及分类
11. 几何公差带的4个要素：形状、大小、方向和位置
12. 按结构特征、要素分为 组成要素：由一个或几个表面形成的要素称为组成要素。
导出要素：对称要素的中心点、线、面或回转表面的轴线
13. 独立原则：是指给定的尺寸公差与几何公差相互独立
