雷达对抗原理

雷达对抗原理的实验雷达对抗原理的实验是为了研究和验证各种雷达对抗技术的有效性和可行性。

雷达对抗是指通过一系列手段，干扰、欺骗或破坏敌方雷达系统的功能和性能，以达到保护自身隐蔽性、降低被侦测和打击风险的目的。

下面将从实验的目的、方法和结果三个方面详细介绍雷达对抗原理的实验。

实验的目的是通过模拟和重建实际作战环境下的雷达与干扰器、电子对抗系统的相互作用，研究雷达对抗相关理论，并研究不同对抗手段对雷达探测性能的影响。

实验旨在验证各种干扰技术的有效性，评估对抗手段的可行性，为实际作战中的雷达对抗提供依据和指导。

实验的方法主要包括场地实验和仿真实验两种。

场地实验是在实际环境中搭建雷达系统和干扰器的实验平台，通过实际测量和数据分析来验证对抗手段的有效性。

仿真实验是利用计算机模拟雷达系统和干扰器的相互作用过程，通过模拟不同对抗手段的效果来评估其对雷达性能的影响。

在场地实验中，首先需要选择适当的实验场地，搭建合适的雷达系统和干扰器。

雷达系统包括发射机、天线、接收机等各种硬件设备，干扰器包括干扰源、电子对抗系统等。

实验中，可以使用各种对抗手段，如干扰信号发射、频率偏移、干扰源位置偏移等。

通过记录并分析雷达系统接收到的信号，可以评估不同干扰手段对雷达的影响程度。

在仿真实验中，利用计算机建立雷达系统和干扰器的模型，通过设定不同的参数和仿真场景进行模拟实验。

可以通过调整干扰信号的功率、频率等参数，评估不同对抗手段的效果，并比较不同干扰手段之间的差异。

根据实验的目的和方法，可以获得不同对抗手段对雷达系统性能的影响结果。

通过对实验数据进行统计和分析，可以获取雷达对抗的有效手段和方法，并评估其可行性和实用性。

实验结果可以提供给雷达设计师和作战指挥员，作为改进雷达系统或应对对抗措施的参考依据。

总之，雷达对抗原理的实验是为了研究和验证不同对抗手段的有效性和可行性，通过场地实验和仿真实验两种方法，模拟和重建雷达系统与干扰器、电子对抗系统的相互作用过程。

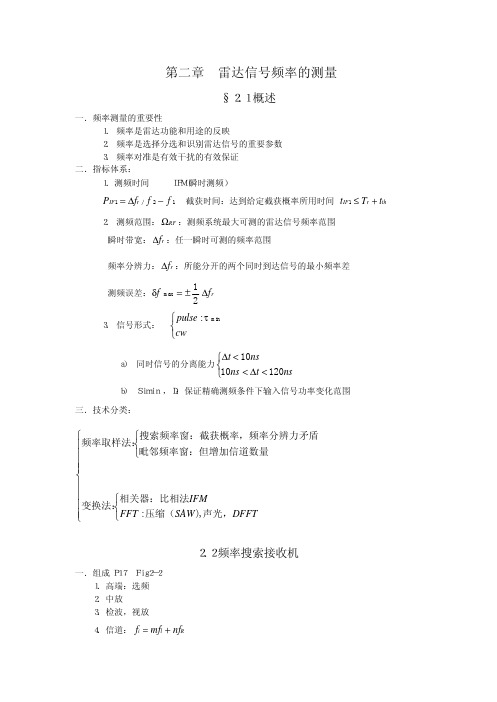

《雷达对抗原理》(赵国庆著)课后答案免费下载《雷达对抗原理》(赵国庆著)内容提要第1章雷达对抗概述1.1 雷达对抗的基本概念及含义1.1.1 雷达对抗的含义及重要性1.1.2 雷达对抗的基本原理及主要技术特点1.1.3 雷达对抗与电子战1.2 雷达对抗的信号环境1.2.1 现代雷达对抗信号环境的特点1.2.2 信号环境在雷达对抗设备中的描述和参数1.3 雷达侦察概述1.3.1 雷达侦察的任务与分类1.3.2 雷达侦察的技术特点1.3.3 雷达侦察设备的基本组成1.4 雷达干扰概述1.4.1 雷达干扰技术的分类1.4.2 雷达干扰设备的基本组成习题一参考文献第2章雷达信号频率的测量2.1 概述2.1.1 雷达信号频率测量的重要性2.1.2 测频系统的主要技术指标2.1.3 现代测频技术分类2.2 频率搜索接收机2.2.1 搜索式超外差接收机2.2.2 射频调谐晶体视频接收机2.2.3 频率搜索形式2.2.4 频率搜索速度的选择2.3 比相法瞬时测频接收机2.3.1 微波鉴相器2.3.2 极性量化器的基本工原理2.3.3 多路鉴相器的并行运用2.3.4 对同时到达信号的分析与检测2.3.5 测频误差分析2.3.6 比相法瞬时测频接收机的组成及主要技术参数 2.4 信道化接收机2.4.1 基本工作原理2.4.2 信道化接收机存在的问题2.4.3 信道化接收机的特点和应用 2.5 压缩接收机2.5.1 Chirp变换原理2.5.2 表声波压缩接收机的工作原理 2.5.3 压缩接收机的参数2.6 声光接收机2.6.1 声光调制器2.6.2 空域傅立叶变换原理2.6.3 声光接收机的工作原理2.6.4 声光接收机的主要特点习题二参考文献 ?第3章雷达的方向测量和定位3.1 概述3.1.1 测向的目的3.1.2 测向的方法3.1.3 测向系统的主要技术指标3.2 振幅法测向3.2.1 波束搜索法测向技术3.2.2 全向振幅单脉冲测向技术3.2.3 多波束测向技术3.3 相位法测向3.3.1 数字式相位干涉仪测向技术3.3.2 线性相位多模圆阵测向技术3.4 对雷达的定位3.4.1 单点定位3.4.2 多点定位习题三参考文献 ?第4章雷达侦察的信号处理4.1 概述4.1.1 信号处理的任务和主要技术要求 4.1.2 信号处理的基本流程和工作原理 4.2 对雷达信号时域参数的'测量4.2.1 tTOA的测量4.2.2 PW的测量4.2.3?AP的测量4.3 雷达侦察信号的预处理4.3.1 对已知雷达信号的预处理4.3.2 对未知信号的预处理4.4 对雷达信号的主处理4.4.1 对已知雷达信号的主处理4.4.2 对未知雷达信号的主处理4.5 数字接收机和数字信号处理4.5.1 数字接收机4.5.2 数字测频4.5.3 数字测向4.5.4 信号脉内调制的分析习题四参考文献 ?第5章雷达侦察作用距离与截获概率5.1 侦察系统的灵敏度5.1.1 切线信号灵敏度PTSS和工作灵敏度POPS的定义 5.1.2 切线信号灵敏度PTSS的分析计算5.1.3 工作灵敏度的换算5.2 侦察作用距离5.2.1 简化侦察方程5.2.2 修正侦察方程5.2.3 侦察的直视距离5.2.4 侦察作用距离Rr对雷达作用距离Ra的优势 5.2.5 对雷达旁瓣信号的侦察5.3 侦察截获概率与截获时间5.3.1 前端的截获概率和截获时间5.3.2 系统截获概率和截获时间习题五参考文献第6章遮盖性干扰6.1 概述6.1.1 遮盖性干扰的作用和分类6.1.2 遮盖性干扰的效果度量6.1.3 最佳遮盖干扰波形6.2 射频噪声干扰6.2.1 射频噪声干扰对雷达接收机的作用6.2.2 射频噪声干扰对信号检测的影响6.3 噪声调幅干扰6.3.1 噪声调幅干扰的统计特性6.3.2 噪声调幅干扰对雷达接收机的作用 6.3.3 噪声调幅干扰对信号检测的影响 6.4 噪声调频干扰6.4.1 噪声调频干扰的统计特性6.4.2 噪声调频干扰对雷达接收机的作用 6.4.3 噪声调频干扰对信号检测的影响 6.5 噪声调相干扰6.5.1 噪声调相干扰的统计特性6.5.2 影响噪声调相干扰信号效果的因素 6.6 脉冲干扰习题六参考文献第7章欺骗性干扰7.1 概述7.1.1 欺骗性干扰的作用7.1.2 欺骗性干扰的分类7.1.3 欺骗性干扰的效果度量7.2 对雷达距离信息的欺骗7.2.1 雷达对目标距离信息的检测和跟踪7.2.2 对脉冲雷达距离信息的欺骗7.2.3 对连续波调频测距雷达距离信息的欺骗 7.3 对雷达角度信息的欺骗7.3.1 雷达对目标角度信息的检测和跟踪7.3.2 对圆锥扫描角度跟踪系统的干扰7.3.3 对线性扫描角度跟踪系统的干扰7.3.4 对单脉冲角度跟踪系统的干扰7.4 对雷达速度信息的欺骗7.4.1 雷达对目标速度信息的检测和跟踪7.4.2 对测速跟踪系统的干扰7.5 对跟踪雷达AGC电路的干扰7.5.1 跟踪雷达AGC电路7.5.2 对AGC控制系统的干扰习题七参考文献第8章干扰机构成及干扰能量计算8.1 干扰机的基本组成和主要性能要求8.1.1 干扰机的基本组成8.1.2 干扰机的主要性能要求8.2 干扰机的有效干扰空间8.2.1 干扰方程8.2.2 干扰机的时间计算8.3 干扰机的收发隔离和效果监视8.3.1 收发隔离8.3.2 效果监视8.4 射频信号存储技术8.4.1 模拟储频技术(ARFM)8.4.2 数字储频技术(DRFM)8.5 载频移频技术8.5.1 由行波管移相放大器构成的载频移频电路 8.5.2 由固态移相器构成的载频移频电路习题八参考文献第9章对雷达的无源对抗技术9.1 箔条干扰9.1.1 箔条干扰的一般特性9.1.2 箔条的有效反射面积9.1.3 箔条的频率响应9.1.4 箔条干扰的极化特性9.1.5 箔条回波信号的频谱9.1.6 箔条的战术应用9.2 反射器9.2.1 角反射器9.2.2 龙伯透镜反射器9.3 假目标和雷达诱饵9.3.1 带有发动机的假目标9.3.2 火箭式雷达诱饵9.3.3 投掷式雷达诱饵9.3.4 拖曳式雷达诱饵9.4 隐身技术习题九参考文献《雷达对抗原理》(赵国庆著)目录该书系统介绍了雷达对抗的基本原理,系统的组成,应用的主要技术等。

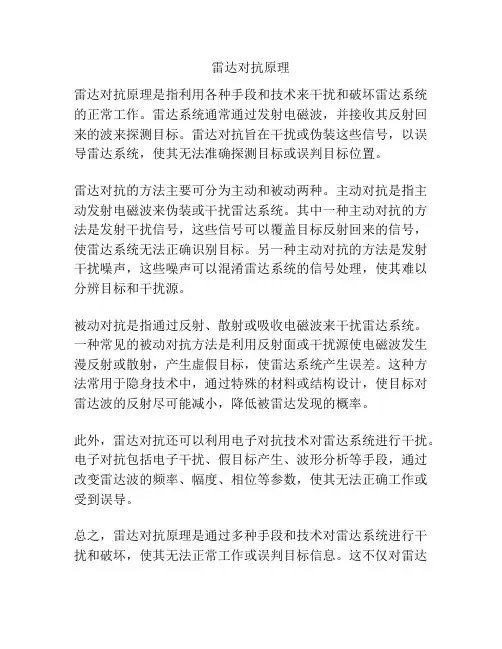

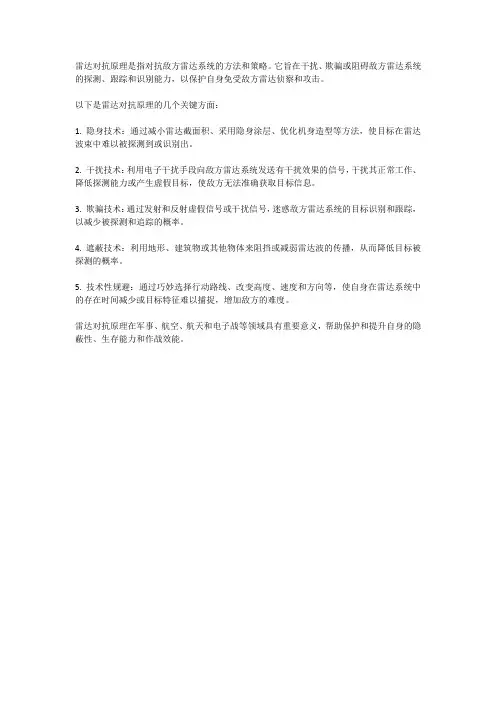

雷达对抗原理
雷达对抗原理是指利用各种手段和技术来干扰和破坏雷达系统的正常工作。

雷达系统通常通过发射电磁波，并接收其反射回来的波来探测目标。

雷达对抗旨在干扰或伪装这些信号，以误导雷达系统，使其无法准确探测目标或误判目标位置。

雷达对抗的方法主要可分为主动和被动两种。

主动对抗是指主动发射电磁波来伪装或干扰雷达系统。

其中一种主动对抗的方法是发射干扰信号，这些信号可以覆盖目标反射回来的信号，使雷达系统无法正确识别目标。

另一种主动对抗的方法是发射干扰噪声，这些噪声可以混淆雷达系统的信号处理，使其难以分辨目标和干扰源。

被动对抗是指通过反射、散射或吸收电磁波来干扰雷达系统。

一种常见的被动对抗方法是利用反射面或干扰源使电磁波发生漫反射或散射，产生虚假目标，使雷达系统产生误差。

这种方法常用于隐身技术中，通过特殊的材料或结构设计，使目标对雷达波的反射尽可能减小，降低被雷达发现的概率。

此外，雷达对抗还可以利用电子对抗技术对雷达系统进行干扰。

电子对抗包括电子干扰、假目标产生、波形分析等手段，通过改变雷达波的频率、幅度、相位等参数，使其无法正确工作或受到误导。

总之，雷达对抗原理是通过多种手段和技术对雷达系统进行干扰和破坏，使其无法正常工作或误判目标信息。

这不仅对雷达
系统的使用者造成困扰，也对雷达系统的发展和应用提出了新的挑战。

实验一 雷达测距和接收机灵敏度实验一、 实验目的1. 掌握目标回波测距的方法。

2. 雷达回波信号能量变化对接收机输出的信号的幅度（包络）的影响。

3. 掌握切线灵敏度的定义。

二、 实验内容1. 距离测量。

雷达工作时，发射机经天线向指定空间发射一串重复周期的高频脉冲。

如果在电磁波传播的路径上有目标存在，那么雷达可以接收到由目标反射回来的回波。

由于回波信号往返于雷达和目标之间，它将滞后于发射脉冲一个时间r t 。

如图3.1示电磁波以光速传播，设目标的距离是R ，则传播的距离为光速乘以时间间隔，即r t C R ⨯=2，可得r t CR 2=。

2. 切线灵敏度。

在某一输入脉冲功率电平的作用下，雷达接收机输出端脉冲与噪声叠加后信号的底部与基线噪声（只有接收机内噪声）的顶部在一条直线上（相切），则称此输入脉冲信号功率为切线信号灵敏度TSS P 。

对于单脉冲雷达信号，则有rt 回波tt图3.1 雷达测距图3.2切线灵敏度m UnU 发射脉冲R A P TSS /212=（3-1）其中，A 是输入信号的幅度，R 为接收机内阻。

本实验仪接收机内阻为50欧姆。

三、 实验数据信号时延：T=52μs 信号衰减值：95 % 切线灵敏度：P TSS = 噪声电压峰值： 噪声最大值：四、 思考题1. 根据记录回波的时延，计算目标回波距离。

答：目标回波时延：，根据公式计算得回波距离R=7.8km 。

2. 距离分辨率为多少？ 答：距离分辨率()2c nc dr v τ∆=+≈B 12c *，实验测得目标回波脉冲宽度τ为240ns ，代入距离分辨率公式得到c r ∆约为36m 。

3. 目标回波输入信号的幅度改变，示波器输出信号有何变化？答：由前面数据整理的表格可以看出，目标回波输入信号的幅度衰减越来越大时，示波器输出信号幅度越来越小。

4. 雷达的切线灵敏度是多少？ 答：接收机灵敏度为： 。

5. 基线噪声电压峰值n U 和满足切线灵敏度条件下有信号处输出噪声的峰值m U 是否相同？为什么？答：基线电压峰值n U 小于满足切线灵敏度条件下有信号处输出噪声的峰值m U ,因为nU 只是接收机内噪声而m U 不仅包含接受机内噪声还包含外界干扰噪声所以n U <m U 。

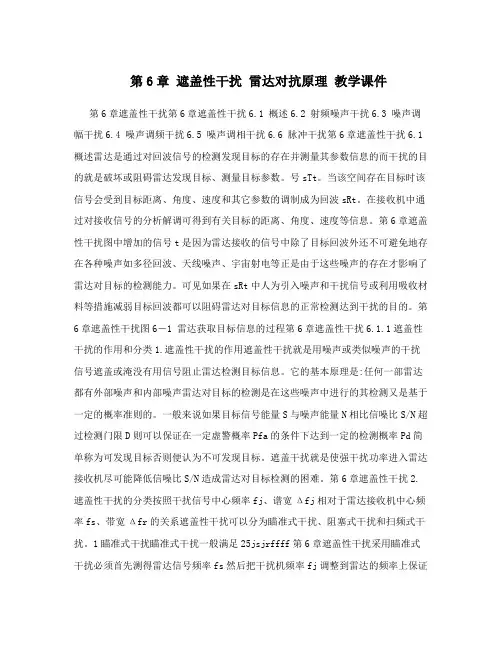

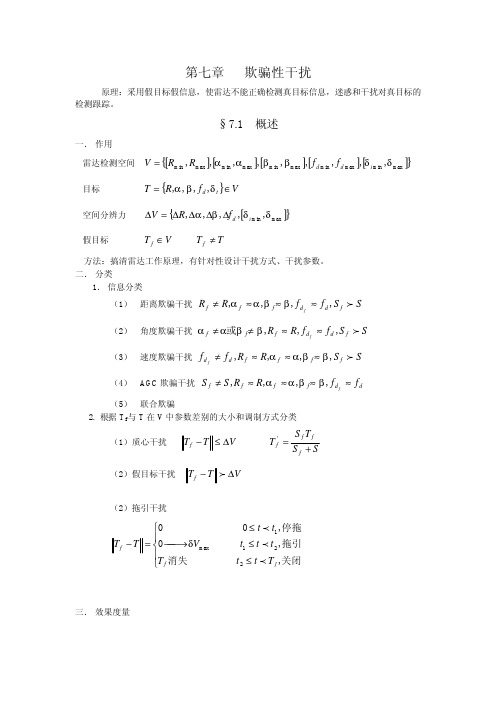

第6章遮盖性干扰雷达对抗原理教学课件第6章遮盖性干扰第6章遮盖性干扰6.1 概述6.2 射频噪声干扰6.3 噪声调幅干扰6.4 噪声调频干扰6.5 噪声调相干扰6.6 脉冲干扰第6章遮盖性干扰6.1 概述雷达是通过对回波信号的检测发现目标的存在并测量其参数信息的而干扰的目的就是破坏或阻碍雷达发现目标、测量目标参数。

号sTt。

当该空间存在目标时该信号会受到目标距离、角度、速度和其它参数的调制成为回波sRt。

在接收机中通过对接收信号的分析解调可得到有关目标的距离、角度、速度等信息。

第6章遮盖性干扰图中增加的信号t是因为雷达接收的信号中除了目标回波外还不可避免地存在各种噪声如多径回波、天线噪声、宇宙射电等正是由于这些噪声的存在才影响了雷达对目标的检测能力。

可见如果在sRt中人为引入噪声和干扰信号或利用吸收材料等措施减弱目标回波都可以阻碍雷达对目标信息的正常检测达到干扰的目的。

第6章遮盖性干扰图6―1 雷达获取目标信息的过程第6章遮盖性干扰6.1.1遮盖性干扰的作用和分类1.遮盖性干扰的作用遮盖性干扰就是用噪声或类似噪声的干扰信号遮盖或淹没有用信号阻止雷达检测目标信息。

它的基本原理是:任何一部雷达都有外部噪声和内部噪声雷达对目标的检测是在这些噪声中进行的其检测又是基于一定的概率准则的。

一般来说如果目标信号能量S与噪声能量N相比信噪比S/N超过检测门限D则可以保证在一定虚警概率Pfa的条件下达到一定的检测概率Pd简单称为可发现目标否则便认为不可发现目标。

遮盖干扰就是使强干扰功率进入雷达接收机尽可能降低信噪比S/N造成雷达对目标检测的困难。

第6章遮盖性干扰2.遮盖性干扰的分类按照干扰信号中心频率fj、谱宽Δfj相对于雷达接收机中心频率fs、带宽Δfr的关系遮盖性干扰可以分为瞄准式干扰、阻塞式干扰和扫频式干扰。

1瞄准式干扰瞄准式干扰一般满足25jsjrffff第6章遮盖性干扰采用瞄准式干扰必须首先测得雷达信号频率fs然后把干扰机频率fj调整到雷达的频率上保证以较窄的Δfj覆盖Δfr这一过程称为频率引导。
