燃机零起盘车作业指导书

- 69 -工 业 技 术在正常停机过程中，盘车会连续运行24小时，以确保机组充分冷却，即“冷却盘车”。

冷却盘车完成后，盘车将自动停运。

此后如果机组仍未启动，盘车将会每隔6小时运行一次，使转子短时旋转一下以检查其是否可以灵活转动，此时盘车转速很低，即“间歇盘车”。

燃机的启动，要求盘车转速在100rpm 以上或机组在惰走中。

盘车转速的设定是基于满足燃机冷却空气量和防止叶片磨损两方面要求的。

出于燃机设计要求，室温下燃机叶片是较为松动地安装在转子轮盘叶槽内的。

在极低速旋转时，燃机叶根会在槽内轻微晃动并发出敲击声，这会导致叶片及轮盘的磨损。

在高于某一转速时，离心力会将叶片与轮盘牢靠接合，避免晃动。

因此，盘车的正常运行，对燃机有极为重要的意义。

１．燃机盘车当前存在的问题在历次的燃机水洗完毕、重新投盘车的过程中，多次出现惰走时盘车投入失败，必须等待燃机转子完全静止后才可投入，数次出现过由于盘车无法正常投入而影响机组启动。

多位值班员也确认，在投产初期并未出现此种情况。

盘车啮合过程涉及其机械原理和自动控制，下面我们就燃机盘车的原理和其实现过程进行分析。

２．燃机盘车原理简述（分解图，如图１所示）盘车装置位于压气机端轴承端，液压马达MBK22AE001连接一个齿轮，这个齿轮与摇臂自由端的驱动齿轮保持稳定啮合，一个液压缸能够推动摇臂即驱动齿轮与同时连接发电机和燃机的中间轴上的齿轮圈啮合，而弹簧可以使摇臂脱离啮合并复位。

液压马达的转速由两个转速探头测得，用以确保液压缸和齿轮圈的转速良好匹配。

啮合电磁阀MBV35AA001和MBV35AA002开启后，顶轴油进入液压缸驱动摇臂向内，使摇臂自由端的驱动齿轮与齿轮圈啮合。

摇臂的啮合速度可以通过前述电磁阀下游的限流阀MBV35AA151调节。

液压马达由关断电磁阀MBV35AA003和流量控制阀MBV35AA101控制供油。

液压马达可以通过调节流量控制阀的开度实现在零转速至盘车转速间变化，对该阀的两个机械阀位限位进行设定就能设置相应的预设盘车转速。

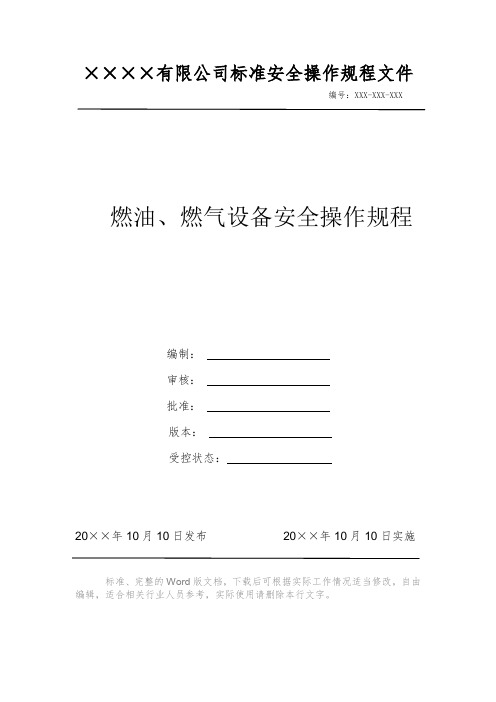

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX 燃油、燃气设备安全操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

燃油、燃气设备安全操作规程一、燃油锅炉操作规程（一）司炉工人必须操作经质量技术监督部门登记检验合格的锅炉。

（二）独立操作的司炉工人须持有司炉操作证，且你符合操作炉型和类别要求。

（三）锅炉点火前应做到锅炉体、燃烧机和其他辅机、所有附件、阀门、给水、供油系统电路和电控部门等检查,并确认正常。

（四）打开放空气阀门，向锅内进水（可用排水的方法检查水位的控制，报警系统工作是否正常）水位略低于正常水位。

（五）用“手动”启动风机，吹扫炉膛，将控制系统调至“自动”位置，然后按下“启动”开关，锅炉就会按照规定的程序：吹扫--点火--燃烧（大火或小火）--暂时停炉。

如点火程序有故障，可继续手动风机吹扫，再重新点火，如点火三次不成功，须停止点火和供油，查明原因消除故障后，才能重新点火。

（六）当锅内压力升至稍大于大气压，空气阀有蒸汽昌出时，便可关闭空气阀。

（七）锅炉升压过程，要按规定的要求做好检查及各项操作，确认正常后才能进行供汽或并炉。

（八）正常运行后，应经常调整供油、送风和给水（全自动锅炉除外），保持水位和气压稳定，适应负荷需要，保证供汽。

（九）运行中每小时应进行巡视检查一次，并规定做好各项记录，签姓名确认。

（十）每班应进行冲洗水位表及排污各一次，安全阀排汽试验，压力表冲洗存水弯管和各项安全保护装置校验应按规定的要求进行，并如实填写记录，签姓名认可。

（十一）正常停炉时要先停止供油，稍后停止送风，保持水位高于正常水位。

（十二）遇到下列情况之一时，应紧急停炉：1、水位降到下极限以下仍不熄火和自动给水；2、不断加大给水及采取其他措施，但水位仍继续下降；3、水位超过最高可见水位（满水），经放水仍不能见到水位；4、给水泵全部失效或给水系统故障，不能向锅炉进水；5、水位表、安全阀和压力调节器全部失效；6、设置在汽空间的压力表全部失效；7、锅炉元件损坏、危及运行人员安全；8、燃烧设备损坏，炉墙倒塌或锅炉构架被烧红等,严重威胁锅炉安全运行；9、其它异常情况危及锅炉安全运行二、燃气锅炉操作规程（一）凡操作锅炉的人员必须熟知所操作锅炉的性能和有关安全知识，持证上岗。

西门子F级燃机盘车投运失败原因分析及处理汤润泽【期刊名称】《《东北电力技术》》【年(卷),期】2019(040)007【总页数】3页(P28-30)【关键词】燃气轮机; 盘车; 小齿轮; 进油电磁阀; 流量调节阀; 分析处理【作者】汤润泽【作者单位】无锡西区燃气热电有限公司江苏无锡 214152【正文语种】中文【中图分类】TK47江苏某燃气热电有限公司安装了一套西门子F级燃气—蒸汽联合循环机组，采用一拖一分轴布置。

其中燃气轮机(以下简称燃机)采用西门子SGT5-4000F(4+)型燃机，配置1台QFSN-300-2型发电机，1台UG-SCC5-4000F-R型余热锅炉，1台LZC141.6-13.2/1.3/0.5型三压再热抽凝汽轮机，1台QF-135-2型发电机组成联合循环供热机组[1]。

主机控制系统采用SIEMENS SPPA-T3000控制系统，燃机基本上可以实现自动启停[2]。

燃机盘车型号为RDV3HSO,采用液压驱动。

2018年5月19日临修停机过程中，出现盘车投运不正常现象，通过技术分析，查找原因及调整，最终解决了盘车投运失败问题。

1 盘车装置作用和工作原理燃机的气缸和转子结构较为厚重，停机后需要很长的冷却时间。

在冷却过程中，由于气缸中热气上升和冷气下降，形成气缸中上部温度高和下部温度低的情况，如果转子在机组停机后冷却过程中静止不动，会造成气缸或转子弯曲变形[3]。

燃机盘车装置的主要作用：①在机组冷态启动前，通过盘车消除因转子静置导致的非永久性弯曲，减轻设备的起动力矩；②在机组停机后，盘车系统使轴系保持低速转动，确保缸体均匀冷却，防止缸体发生变形和转子弯曲。

因此，盘车装置可靠性对机组安全非常重要。

燃机盘车装置的工作原理：燃机盘车装置由顶轴油作为工作油源，润滑油作为盘车装置退出后的润滑和冷却。

如图1[4]所示，盘车装置由外壳、液压电动机1、主动小齿轮4、从动小齿轮2和液压油缸3等主要部件组成。

汽轮机自动盘车控制屏说明书汽轮机在启动冲转前必须查证转子的初始弯曲情况，为此应该先用盘车装置盘动转子作低速转动，以便运行人员作仔细检查。

汽轮机停机后，汽缸和转子等部件还处于热状态，如果大轴静止不动，则会因上下温差而产生大轴弯曲。

为了使汽轮机在停机后随时可以启动，必须使用盘车装置将转子不间断地转动，使转子四周温度均匀，这样大轴就不会发生弯曲，同时也能减小汽缸等部件的上下温差。

一、动盘车控制屏的功能自动盘车控制屏具有强制手动、手动、自动等功能。

1．强制手动在盘车控制屏中有一个开关SA2（见73A〃757Z第2张），当扳动此开关至接通状态时，无论外界处于何种状态，均可以直接为盘车电机提供380VAC的电源，使盘车电机转动。

注意：此项功能只作为检测或在非正常情况下强起盘车电机使用，在正常情况下，不建议使用此项功能。

2．手动控制需要手动投入时，将控制屏面板上的“盘车选择”开关旋到“手动”位置，此时盘车控制屏处于手动控制方式下（见73A〃757Z第1张）。

当润滑油压建立，顶轴装置已投入，各轴颈均已顶起，运行人员推动手柄使主动齿轮与汽轮机大齿轮啮合，盘车手柄位置的行程开关33TGE处于啮合状态，确认遮盖盘车电动机轴的曲柄端的保护盖是处于正确位置上，即：行程开关33TGC闭合，此时按下控制屏面板上的“启动”按钮，控制屏为盘车电机供电，汽轮机开始盘车。

当需要停盘车时，按下控制屏面板上的“停止”按钮，此时盘车电机停止转动，汽轮机盘车停止。

汽轮机启动后，当汽轮机的主轴转速大于盘车转速时，盘车就能自动脱扣。

拉杆系统将盘车手柄从工作位置推向非工作位置，盘车手柄位置的行程开关33TGE处于非啮合状态，控制屏停止为盘车电机供电，盘车电机停止转动。

当汽机转速大于200rpm时，喷油电磁阀失电，盘车装置的润滑油停止供给。

3．自动控制首先，将控制屏面板上的“盘车选择”开关旋到“自动”位置，此时盘车控制屏处于自动控制方式下(见73A〃757Z第2张)。

东方汽轮机厂盘车装置使用说明书编号Y47-231000ASM第全册2000年8月20日前言该盘车装置是一种电液操纵低速自动盘车装置，具备液压驱动投入和自动甩开的功能，能满足机组启停自动化的要求。

盘车装置是汽轮发电机组启动前及停机后带动轴系旋转的驱动装置。

盘车装置安装在汽轮机和发电机之间的后轴承箱盖上，其基本作用如下：1．机组停机后盘车，使转子连续转动，避免因汽缸自然冷却造成上、下缸温差使转子弯曲。

2．机组冲转前盘车，使转子连续转动，避免因阀门漏汽和汽封送气等因素造成的温差使转子弯曲。

同时检查转子是否已出现弯曲和动静部分是否有摩擦现象。

3．机组必须在盘车状态下才能冲转，否则因摩擦力太大转子在静止状态下被冲转将导致轴承的损伤。

4．较长时间的连续盘车可以消除因机组长期停运和存放或其它原因引起的非永久性弯曲。

0-1主要技术规范1．型号：PC-22/2．图号：Y47-231000A3．型式：电液操纵摆动齿轮切向啮入式自动低速盘车4．驱动电机：型号：YB225M-8 B3 双轴伸额定功率：22KW电机转速：730r/min电机转向：从电机尾端看为逆时针方向电机额定电压：380V接线方式：△接法5．蜗轮蜗杆速比：42:16．摆动齿轮模数：m=127．盘车时转子转速：min8．投入方式：电操纵液压驱动投入，可程控、远控、就地控制手动投入9．油动机活塞形式：回转式、带自锁工作油压力：排油方式：重力自流排油时间：小于1min0-2结构简介盘车装置结构按功能可分为盘车减速机构和投入机构两部分。

盘车减速机构采用蜗轮蜗杆副加上一级齿轮副减速传动。

蜗杆由YB型防爆电机驱动。

电机横向布置，结构紧凑。

蜗轮蜗杆传动的速比为42:1。

齿轮传动由摆动小齿轮与汽轮机转子上的齿环构成，速比为:1。

投入机构由曲柄连杆机构和摆动齿轮切向啮入式超越离合器以及液压旋转式油动机驱动机构组成。

投入机构采用液压旋转式油动机，输出力偶矩，无附加径向力，适合大角度转动的要求。
