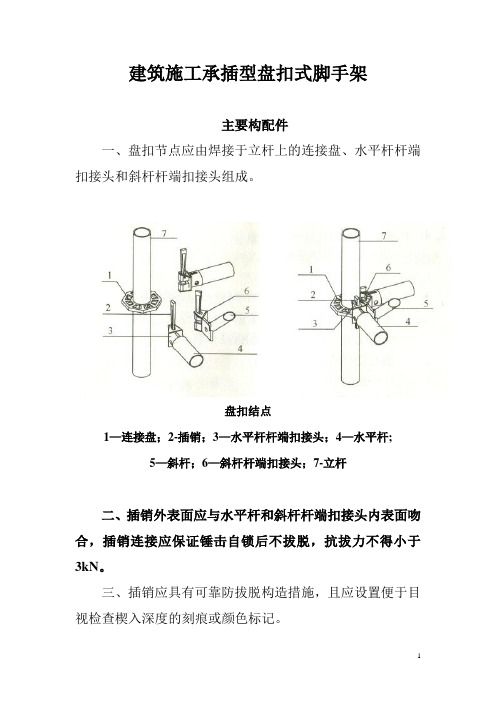

建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2-插销；3—水平杆杆端扣接头；4—水平杆;5—斜杆；6—斜杆杆端扣接头；7-立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0. 5m模数设置;横杆长度宜按0。
3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 —450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行,各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3。
5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0。
5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0。
5mm.三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0。
lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
建筑施工承插型盘扣式钢管支架安全技术规程建筑施工承插型盘扣式钢管支架安全技术规程第一章总则第一条为保障工人的生命安全和健康，规范建筑施工承插型盘扣式钢管支架系统的施工，制定本规程，根据《中华人民共和国建设部关于印发〈建筑施工基本安全规程〉的通知》（建部发〔2003〕138号）及《中华人民共和国建筑法》等有关法律法规和标准制定。
第二条本规程适用于建筑施工过程中采用承插型盘扣式钢管支架系统的施工作业，适用场所包括建筑物及构筑物内外部零星墙体、柱、梁、楼板的支、挂、封闭、模板支撑作业等。
第三条施工企业应按照国家相关安全生产法规，制定本规程，将其纳入安全生产管理制度，严格执行。
第二章材料和设备的要求第四条承插型盘扣式钢管支架的组成部分必须是合格的建筑钢管。
表面不得有明显的凹陷、瘤等缺陷，无裂口、错边、扭曲、有明显的疤痕及烧伤处，表面与内部无明显锈蚀或腐蚀。
直径误差不得超过1%。
其它零配件及附属物品应按国家标准和行业标准执行，无损伤、无锈蚀、无脱漆等表面缺陷，严禁使用失效、变形的零配件。
第五条搭设承插型盘扣式钢管支架时必须使用制定的专用螺栓、螺母，以及平填钢板、角钢及水平竿等配件。
螺栓和螺母应符合国家标准或行业标准，严禁使用普通的螺栓螺母。
第六条承插型盘扣式钢管支架的支承设备必须保持良好的状态，按照设备说明书的要求进行使用和保养，确保其安全稳定。
第三章现场施工要求第七条承插型盘扣式钢管支架应符合现场设计方案及图纸要求，尤其是在跨高较大或者载荷较大的情况下，必须进行专业的计算、评估和验算。
第八条搭设承插型盘扣式钢管支架时必须按照设计方案的要求进行搭设，确保每个零件的安装位置、角度、高度和拧紧的程度等符合要求。
零件的连接必须结实可靠，严禁出现任何松动现象。
第九条承插型盘扣式钢管支架的立杆、水平杆必须采用专门配套的安全锁紧装置，并经过安装人员的检查确认锁紧安全后，才能进行使用。
任何时候都不能强制调整支架的高度或者倾斜角度。
6构造要求6。
1一般规定6。
1。
1模板支架设计应根据施工图纸进行统筹布置，不同开间的支架应进行可靠连接。
6.1.2模板支架支撑高度（H）不大于3m且楼板厚度(D）不大于200mm 且梁截面面积(S L)不大于0.2㎡时，可采用无剪刀撑框架式支撑结构；如超出此规定，应采用有剪刀撑框架式支撑结构；当高度（H)大于8m或楼板厚度（D）大于400mm或梁截面面积(S L）大于0.4㎡时,专项方案应进行专家论证.6.1。
3当有稳固既有结构时，模板支架应与稳固既有结构可靠连接，应符合下列规定:1竖向连接间隔不应超过2步,宜优先布置在有水平剪刀撑的水平杆层；2水平方向连接间隔不宜大于8m；3当遇柱时,宜采用扣件式钢管抱柱拉结，拉结点应靠近主节点设置，偏离主节点的距离不应大于300mm6。
1。
4侧向无可靠连接的模板支架高宽比不应大于3.当高宽比大于3且四周不具备拉结条件时，应采取扩大架体下部尺寸或其他构造措施.6.1。
5模板支架的地基应符合下列规定：1搭设场地应坚实、平整；应有排水措施，防止产生不均匀沉降；地基承载力应满足受力要求;2立杆支架底部应设置木垫板,木垫板厚度应一致且不得小于50mm、宽度不小于200mm、长度不小于2跨。
6。
1。
6立杆布置应符合下列规定:1立杆间距不得大于1。
5m；2立杆接头应采用带专用外套管的立杆对接，外套管开口朝下；3立杆的插接接头宜交错布置，两根相邻立杆的接头不得设置在同步内。
6。
1。
7水平杆布置应符合下列规定：1模板支架水平杆必须按步纵横向通长满布设置，不得缺失；2模板支架应设置纵向和横向扫地杆,底步水平杆作为扫地杆距地高度（h1）不应超过550mm;3水平杆的步距不得大于1。
8m。
6。
1。
8可调托的设置应符合下列规定:1可调托撑伸出顶层水平杆的悬臂长度(h2）严禁超过650mm;2可调托撑螺杆伸出长度不应超过300mm,插入立杆的长度不应小于200mm；3可调托撑上的主楞梁应居中，其间隙每边不大于2mm。
建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
