九年级物理上册 第十三章 电路初探综合测试卷(a) 苏科版

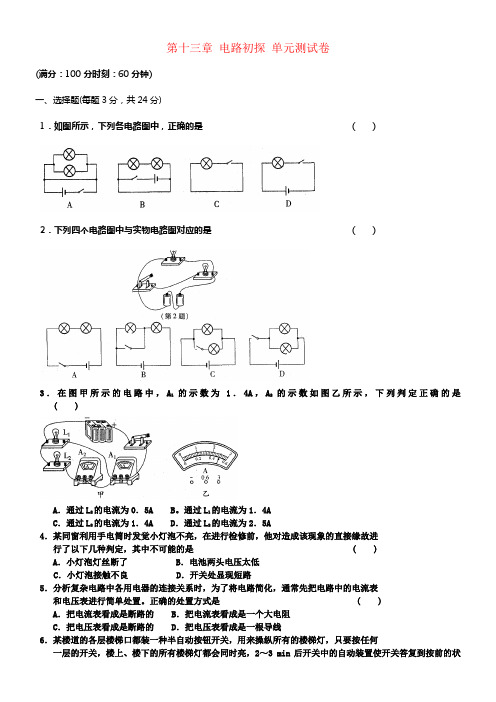

第十三章电路初探单元测试卷(满分：100分时刻：60分钟)一、选择题(每题3分，共24分)1．如图所示，下列各电路图中，正确的是( )2．下列四个电路图中与实物电路图对应的是( )3．在图甲所示的电路中，A1的示数为1．4A，A2的示数如图乙所示，下列判定正确的是( )A．通过L2的电流为0．5A B。

通过L1的电流为1．4AC．通过L2的电流为1．4A D．通过L2的电流为2．5A4．某同窗利用手电筒时发觉小灯泡不亮，在进行检修前，他对造成该现象的直接缘故进行了以下几种判定，其中不可能的是 ( )A．小灯泡灯丝断了 B．电池两头电压太低C．小灯泡接触不良 D．开关处显现短路5．分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单处置。

正确的处置方式是 ( )A．把电流表看成是断路的 B．把电流表看成是一个大电阻C．把电压表看成是断路的 D．把电压表看成是一根导线6．某楼道的各层楼梯口都装一种半自动按钮开关，用来操纵所有的楼梯灯，只要按任何一层的开关，楼上、楼下的所有楼梯灯都会同时亮，2～3 min后开关中的自动装置使开关答复到按前的状态，这时电路断开，所有的楼梯灯同时熄灭，如图是小明同窗所画的一、二楼的电路示用意(开关自动装置图中未画出)，则这四个图中符合上述情形的是( )7．在下图所示的各电路中，两个灯泡属于并联的是 ( )8．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时刻后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，显现这一现象的缘故是( )A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路二、填空题(每空2分，共36分)9．路灯老是一路亮，一路暗，它们的连接方式是_________，缘故是___________________________________________。

10．家庭照明电路的电压为_________V，只有不高于________V的电压对人体来讲是安全的。

九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。

下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

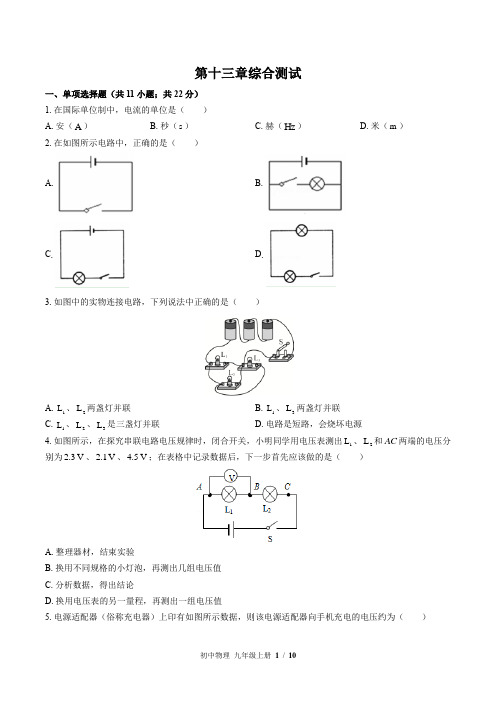

第十三章综合测试一、单项选择题（共11小题；共22分） 1.在国际单位制中，电流的单位是（ ） A .安（A ）B .秒（s ）C .赫（Hz ）D .米（m ）2.在如图所示电路中，正确的是（ ）A .B .C .D .3.如图中的实物连接电路，下列说法中正确的是（ ）A .1L 、2L 两盏灯并联B .1L 、3L 两盏灯并联C .1L 、2L 、3L 是三盏灯并联D .电路是短路，会烧坏电源4.如图所示，在探究串联电路电压规律时，闭合开关，小明同学用电压表测出1L 、2L 和AC 两端的电压分别为2.3V 、2.1V 、4.5V ；在表格中记录数据后，下一步首先应该做的是（ ）A .整理器材，结束实验B .换用不同规格的小灯泡，再测出几组电压值C .分析数据，得出结论D .换用电压表的另一量程，再测出一组电压值5.电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为（ ）A .5伏B .12伏C .100伏D .220伏6.如图所示电路中，要使两灯并联，下列做法正确的是（ ）A .1S 、2S 断开，3S 闭合B .1S 、2S 闭合，3S 断开C .1S 、2S 、3S 闭合D .1S 断开，2S 、3S 闭合 7.将1L 、2L 、3L 三只灯串联在电路中，发现1L 最暗，2L 较亮，3L 最亮，则通过三只灯电流的关系是（ ）A .123I I I ＞＞B .123I I I ==C .123I I I ＜＜D .无法判断8.物理兴趣小组的同学们在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。

他们分别连通相同的音乐芯片，发现两个芯片发出的声音响度不同。

由此他们提出下列问题，这些问题中不属于可探究的科学问题的是（ ）A .水果电池电压与水果的大小有关吗？B .为什么两个芯片发出声音的响度不同？C .水果电池电压与电极的材料有关吗？D .芯片两端的电压会影响发声的响度吗？9.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为A 0.4A I =、B 0.2A I =、C 0.2A I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值10.在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 和2R 两端的电压分别为（ ）A .5.6V 1.4VB .7V 1.4VC .1.4V 7VD .1.4V 5.6V11.某种电脑键盘清洁器有两个开关，开关1S 只控制照明用的小灯泡L ，开关2S 只控制吸尘用的电动机M 。

苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

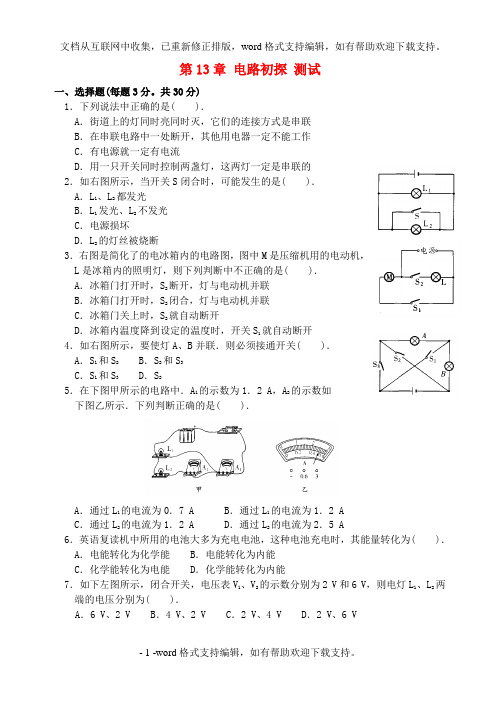

第13章电路初探测试一、选择题(每题3分。

共30分)1．下列说法中正确的是( )．A．街道上的灯同时亮同时灭，它们的连接方式是串联B．在串联电路中一处断开，其他用电器一定不能工作C．有电源就一定有电流D．用一只开关同时控制两盏灯，这两灯一定是串联的2．如右图所示，当开关S闭合时，可能发生的是( )．A．L1、L2都发光B．L1发光、L2不发光C．电源损坏D．L2的灯丝被烧断3．右图是简化了的电冰箱内的电路图，图中M是压缩机用的电动机，L是冰箱内的照明灯，则下列判断中不正确的是( )．A．冰箱门打开时，S2断开，灯与电动机并联B．冰箱门打开时，S2闭合，灯与电动机并联C．冰箱门关上时，S2就自动断开D．冰箱内温度降到设定的温度时，开关S 1就自动断开4．如右图所示，要使灯A、B并联．则必须接通开关( )．A．S1和S2 B．S2和S3C．S1和S3 D．S25．在下图甲所示的电路中．A1的示数为1．2 A，A2的示数如下图乙所示．下列判断正确的是( )．A．通过L1的电流为0．7 A B．通过L1的电流为1．2 AC．通过L2的电流为1．2 A D．通过L2的电流为2．5 A6．英语复读机中所用的电池大多为充电电池，这种电池充电时，其能量转化为( )． A．电能转化为化学能 B．电能转化为内能C．化学能转化为电能 D．化学能转化为内能7．如下左图所示，闭合开关，电压表V1、V2的示数分别为2 V和6 V，则电灯L1、L2两端的电压分别为( )．A．6 V、2 V B．4 V、2 V C．2 V、4 V D．2 V、6 V8．如上右图所示，闭合开关s，两灯正常发光，a、b、c是电流表或电压表，下列说法正确的是( )．A．a、b、c都是电流表 B．a、b是电压表，c是电流表C．a、c是电流表、b是电压表 D．a、b、c都是电压表9．如下左图所示，当开关S闭合，S1断开时，小灯泡都正常发光，电压表有正常示数．如果把开关S1也闭合，则会出现( )．A．小灯泡L1、L2都发光，电压表无示数，不会损坏B．小灯泡L1、L2都不发光，电压表可能会损坏C．小灯泡L1不发光，L2发光，电压表示数变大D．小灯泡L1发光，L2不发光，电压表示数变大10．如上右图所示，当开关S闭合时，小灯泡均正常发光，电流表和电压表均有示数．如果把电流表和电压表位置对调接入电路，则会出现( )．A．小灯泡继续正常发光，电流表、电压表都不会损坏B．小灯泡都不发光，电流表会损坏，电压表不会损坏C．小灯泡都不发光，电流表、电压表都不会损坏D．小灯泡都继续发光，电流表会损坏，电压表不会损坏二、填空题(每空2分，共28分)11．如下左图所示，如果闭合开关S1、S2断开S3，则灯L1、L2是联；如果闭合开关S3，断开S1、S2则L1、L2是联．12．上右图中闭合开关S，电流表A1的示数是0．25 A，则表A2的示数是 A．如将表A1接到a处，它的示数应是 A．13．在如下图甲所示的电路中，闭合开关S后，两个电压表的示数如图乙所示．由图可知，灯L1两端的电压为 V，灯L2两端的电压为 V．14．在如下图所示的电路图中的圆圈内填上合适的电表(电流表或电压表)，并标明它们的正负接线柱．15．如下图所示，开关S接a时电压表示数为9 V；开关接b时电压表示数为4 V．则可知此时灯L1两端电压U l= V，灯L2两端电压U2= V，电源电压U= V三、实验与设计(共42分)16．(12分)我校有个叫马虎的同学，他很想学点电的知识，掌握点本事将来能找到一份既赚钱又轻松的好工作，但由于他平时学习不够认真，知识基础差，老师要他做如下图的实验，结果老是失败，只好请你来帮忙了：(1)请你帮他把图乙中的实物按甲电路图用笔线表示导线连接起来；(2)你已经帮他读得A1的示数为0．9 A，A2的示数为0．5 A，再请你帮他填好通过灯L1的电流是 A，通过灯L2的电流是 A．17．(10分)下图是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误．(1)请在错处画上“×”，并用笔画线在图上改正过来(2)按改正后的实物图在虚线框内画出电路图．18．(10分)我国是电池生产和使用大国，每年电池的产量和消耗量达140亿只以上，占世界总产量的三分之一．我国目前对废电池的环境管理基本上处于空白，每年报废的上亿只废电池大部分被随意丢弃，对生命环境和公众健康构成了潜在的威胁．请你就“防止废电池对环境的危害”的问题提出一个研究课题的初步设想：(1)主要想解决什么具体问题?(2)简要说明你如何进行这项研究课题．19．(10分)右下图中的开关叫做单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是连通的，a、c之间且断开的；当把闸刀向右边按下时，a、c两个接线柱是接通的，a、b之间是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时红灯亮绿灯熄，向右边按下时绿灯亮红灯熄，画出导线的连接图．参考答案1．B 2．C 3．A 4．A 5．A 6．A 7．B 8．C 9．C 10．C 11．并串 12．0．25 0．25 13．1．8 l．214．15． 5 4 916．(1)(2)0．4 0．517．18．略19．。

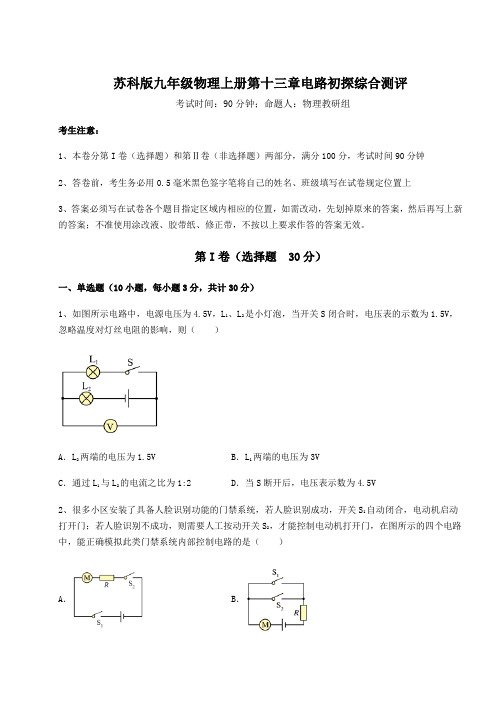

苏科版九年级物理上册第十三章电路初探综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1:2 D．当S断开后，电压表示数为4.5V2、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．3、家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。

某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（）A． B．C．D．4、现在大型商场超市都采用了自助收银机系统。

原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。

消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。

苏科版九年级物理上册第十三章电路初探综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、手机充电宝是现代生活中的常备物品，为人们的工作、学习和旅行带来很多方便。

某品牌的手机充电宝有一个输入接口，用来给充电宝充电，有两个输出接口，既可以为一台手机充电，也可以同时为两台手机充电，如图所示。

下列关于对这个手机充电宝工作时的说法，正确的是（）A．给充电宝充电时，充电宝相当于电源B．给充电宝充电时，充电宝的化学能转化为电能C．用充电宝给手机充电时，充电宝相当于用电器D．用充电宝给两个手机同时充电时，这两个手机是并联的2、下列说法正确的是（）A．柴油机的做功冲程是把机械能转化为内能的过程B．物体的温度越高，所含的热量越多C．电路两端有电压，电路中就一定有电流D．做功和热传递改变内能的效果是相同的3、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。

通过观察电压表的接线和指针偏转可知（）A．锌片是盐水电池的正极B．铜片是盐水电池的正极C．电压表的示数为3V D．电压表的示数为0.6A4、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。

判断时两人合作，小华将A、B连在一起，小明将“测量仪”连接X、Z两端时，灯泡发光；小华将A、C连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。

则（）A．A和Z是同一根电线， C和 Y是同一根电线B．B 和Z是同一根电线， C 和 Y是同一根电线C．A 和Y是同一根电线，B和 X是同一根电线D．C和Y是同一根电线，B和 Z 是同一根电线5、空调扇既能送常温风，又能送凉风。

苏科版九年级物理上册第十三章电路初探综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA2、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。

下列说法正确的是（）A．图乙中，A、B一定带同种电荷B．连接的瞬间，金属棒中的电流方向为A流向BC．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，B中的金属箔张角不受影响D．图乙状态下，若使金属棒离开A和B，A、B中的金属箔会恢复到图甲的状态3、如图所示，闭合开关S时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯不亮；接触c、d两点时，两灯都亮了。

由此可以判断（）A．L1开路B．L2短路C．开关S短路D．开关S断路4、现在大型商场超市都采用了自助收银机系统。

原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。

消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。

苏科版九年级物理上册第十三章电路初探章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．2、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。

通过观察电压表的接线和指针偏转可知（）A．锌片是盐水电池的正极B．铜片是盐水电池的正极C．电压表的示数为3V D．电压表的示数为0.6A3、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．4、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A5、小明将灯泡1L 接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡2L 接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（ ）A ．一定串联B ．一定并联C ．可能串联，也可能并联D ．无法确定6、如图所示电路，以下说法正确的是（ ）A ．只接通S 2灯不亮，仅电铃响B ．只接通S 1灯不亮，电铃不响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯不亮，仅电铃响7、下列物品中，通常情况下属于导体的是（ ）A ．玻璃杯B ．橡胶手套C ．铅笔芯D ．陶瓷碗8、以下与实际情况相符的是（ ）A ．我国照明电路的电压是110VB ．人体的安全电压是220VC ．一节新干电池的电压是1.5VD ．教室里一盏日光灯的功率约为1000W9、下列物品中，通常情况下属于导体的是（ ）A ．玻璃瓶B ．陶瓷碗C ．泡沫餐盒D ．不锈钢杯10、如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小相比较是（ ）A．I甲＞I乙B．I甲＜I乙C．I甲＝I乙D．无法判断第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。

苏科版物理九年级上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB 两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V ；(2)接着小宇直接将电压表接A 点的接线改接到D 点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC 间的电压大约为0.05V 。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L 1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB 两点时，和灯L 1并联，所以测的是L 1两端的电压。

[2]根据乙图，电压表选择的是0—3V 的量程，分度值为0.1V ，所以电压表的示数为1.7V 。

(2)[3]将电压表接A 点的接线改接到D 点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：（________） 次数所用电阻 支路电流I 1/A 支路电流I 2/A 干路电流I /A 1 R 1、R 223(3)如果某次实验第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是________。
