如何看懂电路图PPT课件

  • 格式：pptx
  • 大小：6.36 MB
  • 文档页数：102

下载文档原格式

  / 102

合集下载

《电路图课件》课件

《电路图课件》课件

05
CATALOGUE
电路图应用领域
电子是电子设备设计的基础，通过 电路图可以清晰地了解设备的电路结 构和功能，便于进行优化和改进。
在电子设备维修过程中，通过分析电 路图可以快速定位故障部位，提高维 修效率。
集成电路设计
在现代电子设备中，集成电路是核心 组成部分，电路图是集成电路设计的 重要工具，用于描述电路结构和连接 关系。
详细描述
PSpice软件支持多种电路元件和封装，可以进行精确的电路仿真和优化，还提供了丰 富的分析工具和报告功能，帮助用户深入了解电路的性能和行为。
THANKS
感谢观看
《电路图课件》ppt 课件
contents
目录
• 电路图基础知识 • 电路元件介绍 • 电路分析方法 • 电路图实例解析 • 电路图应用领域 • 电路图绘制软件介绍
01
CATALOGUE
电路图基础知识
电路图的定义与作用
总结词
电路图是用来表示电路连接关系的图形，它可以帮助人们理解和分析电路的工作原理。
，如PID控制、模糊控制等。
06
CATALOGUE
电路图绘制软件介绍
EDA软件
总结词
EDA软件是电子设计自动化软件的简称，它可以帮助工 程师进行电路设计和分析。
详细描述
EDA软件具有强大的电路图绘制和编辑功能，支持多种 电路元件库和封装，可以进行电路仿真和优化，是电子 工程师必备的工具之一。
Multisim软件
总结词
Multisim软件是一款基于Windows平台的电路仿真软件，适用于电子工程和电路设计领域。
详细描述
Multisim软件提供了丰富的电路元件库和仪器库，支持电路图的绘制和编辑，可以进行电路仿真和分析，方便用 户快速搭建和测试电路。

3.1电路识图ppt课件

3.1电路识图ppt课件
钥匙拔出接通，为驻车灯、应急灯等使用
11
第二部分 电器元件符号
常见的电源线号
当点火钥匙拔出后，30号常火线
P线，为驻车、应急灯提供电源；
当点火钥匙插入后，30号常火线
P线 S线，向控制单元提供钥匙已插入信号；
当点火钥匙打到启动档，30号常火线
15号线，向仪表、起动继电器、预热、控制单元供电 S线 X线，通过卸荷继电器向雾灯、洗涤水泵、除雾加热丝等供电
16
第四部分 读图
起动档： 当点火钥匙打到START档时，30号火线--50b,一路通过插头T10d/4（发动机控制 单元左侧）--9号连接线—起动机电磁开 关9号—接地，电磁开关吸合，蓄电池通 过起动机30号接线柱让起动机旋转； 另一路通过A86（连接线，仪表线束内） --4号继电器的22号引脚，由于21为搭铁 线，线圈吸合，17-19连接，19号获得来 自17号线的正电通过b传出，b线到达 J285仪表控制单元；
7：表示的是该插头上的7号线
插头符号
螺栓连接符号
可拔插线
固定连接线
14
第四部分 读图
J59:X触点继电器（卸荷继电器）位于继电器2号 位置，上面有5/31 8/75 7/30 6/75X分别为5678 是继电器盒上的引脚号，31 75 30 75X是指继电 器上印刻的引脚号；
75/75X是从卸荷继电器引过来的火线，当点火钥 匙打到ON档时，X线通电给小功率用电设备通电；
机械控制开关机械控制开关压力开关压力开关热敏开关热敏开关手动按钮开关手动按钮开关手动开关手动开关手动多级开关手动多级开关第二部分电器元件符号热敏电阻热敏电阻加热器加热电阻加热器加热电阻可变电阻可变电阻发光二极管发光二极管圈圈二极管二极管稳压二极管稳压二极管电子元器件

识读电路图PPT课件

识读电路图PPT课件
4、沿着通路，画出信号流程框图； 5、分析电路功能。
闪光电路元器件代号
闪光电路原理图元器件的电气连接1
①、和电源正极连接在一起的元器件有：发 光二极管VD1的正极（即发光二极管的P 极），VD2的正极（即发光二极管的P极）， 电阻R1（68K）的一端，电阻R2（68K） 的一端。
②、和电源的负极连接在一起的元器件有：
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
③、和三极管VT1基极连接在一起的元器件 有：
闪光电路原理图元器件的电气连接2
④、和三极管VT2集电极连接在一起的元器件有： ⑤、和三极管VT1基极连接在一起的元器件有： ⑥、和三极管VT2集电极连接在一起的元器件有：
任务评价
识读印制板
1、电源正极在印制板的什么位置、电 源负极在印制板的什么位置。
识读电路图的步骤
识读就是对各种电子电路图进行分析，了解电 路的工作原理、各部分的功能及元器件的作 用。识读电路图的方法的基本步骤：
1、熟悉元器件符号、代号； 2、熟悉各种功能单元电路的作用及特点； 3、了解电路用途，抓住典型特征元器件，如：
集成块、三极管、变压器等，以它们为核心 把电路分解几部分；
发光二极管VD1的正极，VD2的正极，电阻R1（68K ）的一端，电阻R2（68K）的一端。
识读印制板 （二）
电源的负极连接在一起的元器件：
三极管VT1的发射极和三极管VT2发射极，和 原理图一致。
三极管VT1基极连接在一起的元器件有：
电阻R1的一端和电解电容C2的负极，和原理 图一致。
和三极管VT1集电极连接在一起的元器件有 ：

《看电路图的好方法》课件

《看电路图的好方法》课件
2 故障排除和维修
通过电路图，我们能够定位和修复电子设备中的故障。
3 学习和教学
电路图可以帮助我们学习电子原理和电路设计，也是电子工程教学中常用的工具。
常见的电路图符号
了解电路图中常见的符号和标记是理解和绘制电路图的基础。
电阻器
电阻器符号用于表示电路中的电 阻元件。
电容器
电容器符号用于表示电路中的电 容元件。
掌握一些解读电路图的技巧可以帮助我们更好地理解电子设备的工作原理。
阅读符号和标记
了解常见的电路图符号和标记，并能够快速识别它们。
理解电路结构
从电路图中分析电子设备的结构，确定各部分之间的连接关系。
注意电源和接地
重点关注电路图中的电源和接地线路，它们对电路的正常工作起着重要作用。
电路图的错误排查
发现和解决电路图中的错误是绘制和解读电路图的关键技能之一。
晶体管
晶体管符号用于表示电路中的放 大器和开关元件。
电路图的绘制方法
绘制电路图的方法可以帮助我们准确记录电路的结构和连接关系。
1
准备工作
收集电路所需的元件和工具。
2
按照顺序绘制
根据电路的组成部分，依次绘制电路图线路添加标注和注释，方便理解和解读。
电路图的解读技巧
逐步检查
• 仔细检查电路图中每个 元件的符号和连接。
• 确认每个元件和连接的 正确性。
使用工具
• 借助万用表等工具，对 电路图中每个元件和连 接进行测试。
• 根据测试结果，判断可 能存在的错误。
查找参考
• 参考电路图设计文档或 其他可靠资源，查找可 能存在的错误。
• 与其他工程师或同行交 流，寻求解决方案。
《看电路图的好方法》 PPT课件

电气原理图的识读ppt课件

电气原理图的识读ppt课件
14
电气控制线路图的识读
（2）分析主电路中有几台电动机，分清各台电动机 的用途；目前，一般生产机械中所用的电动机以笼 型异步电动机为主，但绕线转子异步电动机、直流 电动机、同步电动机也有着各种应用。所以，在分 析有几台电动机的同时，还要注意电动机的类别。 （3）分清各台电动机的动作要求，如：起动方式、 是否有正反转，调速及制动的要求，各台电动机之 间是否相互有制约的关系(还可通过控制电路来分 析)。
它是电气施工的主要图样，主要用于安装接线、 线路的检查和故障处理。
7
点动正转控制线路的接线图
8
识读电路图的原则
电路图一般分电源电路、主电路和辅助电路三部分。 1. 电源电路画成水平线，三相交流电源L1、L2、L3
由上而下依次排列画出，中线N和保护地线PE画在相线之下。 直流电源则自上而下画“+”“—”，电源开关要水平画出
11

电气控制线路图的识读
12
识读电路图的原则
4. 电路图中，电器元件不画实际的外形图，而应采用国家统 一
规定的电气图形符号表示。同一电器的各元件不按他们的实际 位置画在一起，而是按其在线路中所起的作用分别画在不同的 电路中，但它们的动作是相互关联的，必须用同一个文字符号 标注 。若同一电路图中，相同电器较多时，需要在电器元件文 字符号后面加注不同的数字以示区别。 各电器的触头位置都按 电路未通电或电器未受外力作用时的常态位置画出，分析原理 时应从触头的常态位置出发。
15
电气控制线路图的识读
（4）了解主电路中所用的控制电器及保护电器。前 者是指除常规接触器以外的控制元件，如电源开关 (转换开关及空气断路器)、万能转换开关。后者是 指短路保护器件及过载保护器件，如空气断路器中 的电磁脱扣器及热过载脱扣器的规格，熔断器、热 继电器及过电流继电器等元件的用途及规格。

电工识图基础知识 ppt课件

电工识图基础知识 ppt课件

21
• 真空断路器
电气符号
PPT课件
19
一次系统元件：电压互感器 图片
电气符号
功能：把高电压按比例关系变换成100V或更低等级的 标准二次电压，供保护、计量、仪表装置使用。 PPT课件
20
•
隔离开关 图片 电气符号
功能：用于隔离电源，将高压检修设备与带电设备断 开，使其间有一明显可看见的断开点。 PPT课件
PPT课件 4
• 第四步：研究其他电气设备和电器元件。如整流设备、照明灯等。 1）主电路标号由文字符号和数字组成，其中的文字符号标明主电路中的电气 元件或线段的主要特征，数字区别电路的不同线段，如图中的UVW、 2）控制电路采用阿拉伯数字编号，由三位或三位以下的数字组成。在垂直绘 制的电路中，标号顺序由上而下、从左到右编号，凡是被线圈、绕组、触头 或电阻、电容等元件所间隔的线段，都应标以不同的电路标号。 3）无论是主电路还是辅助电路，各电气元件按动作顺序从上到下、从左到右 依次排列，可垂直布置或水平布置。 4）继电器、接触器的触头按吸引线圈未通电状态画，按钮、行程开关的触点 按不受外力作用时的状态画。 5）有直接电联系的十字交叉导线连接点必须用黑圆点表示，否则不画黑圆点。
14
101刮板机#1主电机合闸电气图
PPT课件
15
PPT课件
16
PPT课件
17
简单常用的电气元件及符号
一次系统元件：电流互感器
电气符号
测量绕组 计量绕组 保护绕组
功能：把数值较大的一次电流通过一定的变比转换为数值较 小的二次电流(5A、1A)，用来进行保护、测量、计量等用途。 PPT课件
18
电工识图基础知识
一、电气图的基本构成 二、识读接线图电气符号

电气接线图的识图ppt课件

电气接线图的识图ppt课件
设施备、线路到用电设备；辅助电路阅读也是从 电源出发，按照元件连接顺序依次分析。 由于安装接线图是由接线原理图绘制出来的， 因此，看安装接线电路图的时候，应结合接线原 理图对照阅读。此外，对回路标号、端子板上内 外电路的连接的分析，对识图也有一定的帮助。
15
4）看展开接线图。 结合电气原理图阅读展开接线图时，一般先
序号
名称
代号
1.线路敷设方式
1.1 穿焊接钢管
SC
1.2 穿电线管
MT
1.3 穿硬塑料管
PC
1.4 电缆桥架敷设
CT
1.5 金属线槽敷设
MR
1.6 塑料线槽敷设
PR
1.7 电缆沟敷设
TC
1.8 直接埋设
DB
2.敷设部位的标注
2.1 沿或跨梁敷设
AB
2.2 暗敷在梁内
BC
2.3 沿或跨柱敷设
AC
2.4 暗敷在柱内
位的原则是指电路中连接在一点上的所有导线具 有同一电位而标注相同的回路称号）； 2.由电气设备的线圈、绕组、电阻、电容、各类 开关、触点等电器元件分隔开的线段，应视为不 同的线段，标注不同的回路标号。
10
导线名称
一相
交流系统
二相 三相
中性线
直流系统
负
正
中间线
标记符号
导线名称
标记符号
L1
保护接地
N5 1.1kW
37
照明工程图和动力配电图的识读训练
1．识读照明工程图 照明工程图主要包括照明电气原理图、平面图及
照明配电箱安装图等。 （1）照明工程图 照明工程图原理上需要表达以下几项内容： 1）架空线路或电缆线路进线的回路数、导线或电

电气接线图的识图课件

电气接线图的识图课件
之间 的连接关系。
文字标注
表示电路中各个元件的文 字说明和参数。
电气接线图的识读步骤
熟悉电路元件符号
了解各个元件的名称和功能， 以及在电路中的作用。
分析电路结构
根据电路图分析电路的组成和 功能，了解各个元件之间的连 接关系。
理解工作原理
根据电路的工作原理，理解各 个元件在电路中的作用和工作 过程。
审核确认
修改后需要再次进行审核，确保修改后的图纸仍然符合要求和规范。
06
电气接线图的应用与拓展
电气接线图在工程中的应用
电路设计
电气接线图是电路设计的基础， 用于表示电路中各个元件的连接 关系和电流流向。
设备安装
电气接线图是设备安装的重要依 据，指导安装人员正确连接线路 和设备，确保安全可靠。
故障排查
总结词
照明控制接线图用于表示照明灯具的 电源接入和控制方式。
详细描述
照明控制接线图包括电源、照明灯具 和控制开关等部分，通过开关实现照 明灯具的开启和关闭。在识图时需注 意各元件的符号表示和连接关系，理 解控制逻辑和动作过程。
04
电气接线图的绘制实践
绘制前的准备工作
确定电气接线图的类型和用途
01
标注连接线的编号和参数
在连接线上标注相应的编号和参数，以便理解和使用。
05
电气接线图的审核与修改
电气接线图的审核要点
完整性
检查电气接线图是否完整，包括电源 、负载、控制电路等部分。
正确性
核对电气元件的符号、标注和连接方 式是否正确，符合国家或行业标准。
逻辑性
检查电路的逻辑关系是否合理，如开 关的控制关系、继电器的动作顺序等 。
规范性
检查图纸的布局、标注、线号等是否 符合规范，易于理解和操作。

第二章 电路图的识读(课件)

第二章 电路图的识读(课件)

6注意电路中开关或继电器的状态
大多数电器或电子设备都是通过开关(包括电子开关)或继电器 的不同状态而形成回路或改变回路实现不同的功能的。例如 燃油泵的回路必须在燃油泵继电器触点闭合时才能形成，而 燃油泵继电器触点闭合的条件是继电器线圈得电导通。同理， 从其电路图可以看出，燃油泵继电器线圈必须在电控单元中 起开关作用的三极管导通时才能通过电控单元中的接地点形 成回路。对于采用多档点火开关或组合开关的电路，还应注 意蓄电池(或发电机)电流是通过什么途径到达这个开关的，中 间是否经过其他开关或熔断器，火线接在开关的哪个接线柱 上；多挡开关共有几个挡位，开关内部有几个同时或分别动 作的触刀，在每一档位各接通或关断哪些电器；组合开关由 哪些开关或按钮组合而成，各通过哪些触点接通电路或改变 回路等等。
2 易熔线：通常连接在电源线路和通过电流较大 的线路上。用于保护总体线路或较重要电路。 如北京切诺基设有五条易熔线，分别保护充电 电路、预热加热器、雾灯、灯光及辅助电路。
3 断路器：断路器用于正常 工作时容易过载的电路中， 其原理是利用双金属片受热 变形使触点分离。 1）自恢复式断路器：过载 变形自动自动切断，冷却后 自动复位，如此往复直到电 路不过载。 2）按压恢复式断路器：排 除故障后，须按下按钮手动 复位。
3牢记回路原则 任何一个电路都应是一个完整的电气回路，其中包 括电源、开关(或熔断器)、电器(或电子线路)、导线 和连接器等，并从电源正极经导线、开关(或熔断器) 至用电器后搭铁，再回到同一电源的负极。这样的 电路才是正确的，否则，就是读错了或查错了。这 个原则是无论在读什么电路图时都要用到的，在读 汽车电路时却往往被忽略，理不出头绪来。具体方 法：可以沿着电路电流的流向，通常由电源正极出 发，顺藤摸瓜查到用电设备、开关等，回到电源负 极。也可逆着电路电流的方向，电源负极(搭铁)开 始，经过用电设备、开关等回到电源正极。尤其是 查寻一些不太熟悉的电路，后者比前者更为方便。

电气识图基础讲解PPT(内容强大)讲解学习

电气识图基础讲解PPT(内容强大)讲解学习

Y Y 10千伏
1X
电力变压器 Y
SJ-8000 110 10.5
电流互感器 LAJ-6 600/5 断路器 SN10 10/600
隔离开关 CN8 10T/600
变配电所 Y 电气主接线
JSJW-10
RN2-10
GN810T/400 GN810T/400 SN10 10/600
GN-10T
LQJ-10
X0
X1
Y0
Y0 梯形程序图
12
3
4
X0
Y0
时序图
表示位置信息的电气图 安装简图
传送分拣设备俯视图
1
13
14 位置Ⅰ
11
2 位置Ⅱ
6 A
7
215mm
12 130mm
3
位置Ⅲ
8
10
B 9
1—光电传感器
2—电感式接近开关 3—电容式接近开关
A、B—气缸
6、7、8、9—磁性开关 10——交流异步电动机 11、12—出口溜槽 13—传送带 14—下料孔
电气图的组成
电气图表 技术说明 电气设备（或元件） 明细表 标题栏
（请阅读P6内容）
电气图的主要特点
主
主
主
元
配
要
要
要
件
套
表
表
表
正
相
达
达
达
常
关
形
内
要
状
图
式
容
素
态
纸
（请阅读P7内容）
电气符号
图形符号：组成、分类、应用。（请阅读P8～P11的内容） 阅读附录A：常用电气简图用的图形符号 阅读附录B：常用电气设备用的图形符号

一讲如何读懂电路图ppt课件

一讲如何读懂电路图ppt课件
来自2 电子工程图的图形符号及说明
2.1 常用图形符号
电子工程图常用的图形符号包括国标规定的图形符号 和一些常用的非国标图形符号及新型元器件的图形符号，如 表6-1所示。
6
7
9
10
11
12
13
2.2 有关符号的规定
在电子工程图中，符号所在的位置、线条的粗细、 符号的大小以及符号之间的连线画成直线或斜线并不影 响其含义，但表示符号本身的直线和斜线不能混淆。
电子工程图主要描述元器件、部件和各部分电路之间 的电气连接及相互关系，应力求简化。随着集成电路以及 微组装混合电路等技术的发展，传统的象形符号已不足以 表达其结构与功能，象征符号被大量采用。而许多新元件、 器件和组件的出现，又会用到新的名词、符号和代号。因 此要及时掌握新器件的符号表示和性能特点。
5
第一讲 如何读懂电路图
—电子设备故障诊断系列课程
1
课程简介
电子设备故障诊断是一项复杂而困难的工作，需要良好 的专业基础和实践经验。
参考资源 高泽涵.电子电路故障诊断技术，西电出版社 托马尔[美].电子设备故障排除，科学出版社 近几年的《电子报》、《家电维修》合订本
考查内容：读一张电路，修一件仪器，写一篇文章。
21
3 电子工程图的分类
功能
方框图 原理图
电气原理图
原
理 图
逻辑图
说明书
元器件材料表 明细 整件汇总表
印制电路板图
印制板装配图
装配图
实物装配图
工
艺 图
布线图
安装工艺图 接线图 接线表
机壳底板图
版面图
机械加工图 制版图
22
电子工程图可分为原理图和工艺图两大类，如表6-3所 示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常见电阻器图片
热敏电阻
光敏电阻 电位器
压敏电阻
保险电阻
2 电容器的符号
（ a ）表示容量固定的电容器 （ b ）表示有极性电容器 （ c ）表示容量可调的可变电容器 （ d ）表示微调电容器 （ e ）表示一个双连可变电容器
电感器的符号
（ a ）电感线圈的一般符号 （ b ）带磁芯或铁芯的线圈 （ c ）铁芯有间隙的线圈 （ d ）带可调磁芯的可调电感 （ e ）有多个抽头的电感线圈
（ a ）一般送话器 （ b ）电容式送话器 （ c ）压电晶体式送话器 （ d ）立体声唱头 （ e ）单声道录放音磁头 （ f ）双声道立体声 （g）耳机 （h）扬声器
开关的符号
a 表示一般手动开关 b表示按钮开关，带一个动断触点 c 表示推拉式开关，带一组转换触点 d 表示旋转式开关，带 3极同时动合的触点 e表示推拉式1×6 波段开关 f 表示旋转式容滤波（b）电感滤波（c） L C 滤波 (d） π型滤波 （e）RC 滤波
四、稳压电路 (1）稳压管并联稳压电路 (2）串联型稳压电路 (3）开关型稳压电路 （4）集成化稳压电路
a
b
c
五、电源电路读图要点和举例
① 先按“整流 — 滤波 — 稳压”的次序把整个电源 电路分解开来，逐级细细分析。
（a ）表示 N 沟道结型场效应管 （ b ）表示 N 沟道增强型绝缘栅场效应管 （ c ）表示 P 沟道耗尽型绝缘栅场效应管
0 .3 如何读懂电路图-电源电路
一、电源电路的功能和组成 电源电路有整流电源、逆变电源和变频器
二、整流电路 （ 1 ）半波整流（ 2 ）全波整流 （ 3 ）全波桥式整流 （ 4 ）倍压整流
1 原理图
模拟电路原理图 逻辑电路原理图

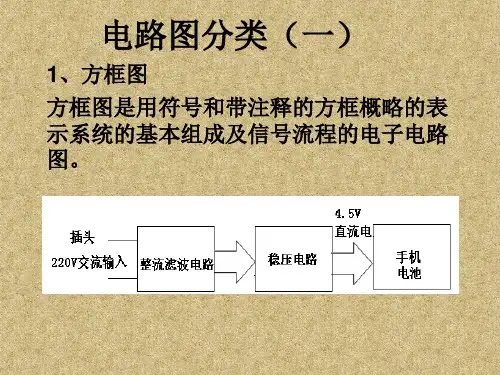

2 方框图
3 印制图
4 装配图
0.2 元器件
电子电路中常用的器件包括：电阻、电容、线 圈、变压器、二极管、三极管、可控硅、轻
触开关、液晶、蜂鸣器、各种传感器、芯片、 继 电器、变压器、保险丝、光耦、滤波器、接 插件、电机、天线等
1、电阻和电位器
（a）一般的阻值固定的电阻器 （b）表示半可调或微调电阻器 （c）表示 电位器 （d）表示 带开关的电位器 （i）热敏电阻符号 （j）光敏电阻器符号 （k）压敏电阻器 （l）保险电阻
电池及熔断器符号
二极管符号
a 二极管 b 稳压二极管 c 变容二极管 d 是热敏二极管 e 发光二极管 f 磁敏二极管
三极管符号
a PNP三极管 b NPN三极管 c 光敏三极管 d 硅 NPN 型磁敏三极管
晶闸管、单结晶体管符号
a 单向晶闸管 b 双向晶闸管 c 光控晶闸管
单结晶体管
场效应管的符号
④ 熟悉某些习惯画法和简化画法。 ⑤ 最后把整个电源电路从前到后全面综合贯通起
来。
例 1电热毯控温电路 例 2 高压电子灭蚊蝇器
例 3 实用稳压电源
0.4 如何读懂电路图-放大电路
1 放大电路的用途和组成 能够把微弱的信号放大的电路叫做放大电路或放大器. 放大器有交流放大器和直流放大器。交流放大器又可按频率 分为低频、中源和高频；接输出信号强弱分成电压放大、功 率放大等。此外还有用集成运算放大器和特殊晶体管作器件 的放大器。它是电子电路中最复杂多变的电路。 整个放大弄通原理态，所以有时要画出它的直流通路和交流 通路才能进行分析；二是电路往往加有负反馈，这种反馈有 时在本级内，有时是从后级反馈到前级，所以在分析这一级 时还要能“瞻前顾后”。在弄通每一级的原理之后就可以把 整个电路串通起来进行全面综合
3 ）射极输出器
电压放大倍数小于 1 而接近 1 ，输出电压和输入 电压同相，输入阻抗高输出阻抗低，失真小，频 带宽，工作稳定。它经常被用作放大器的输入级 、输出级或作阻抗匹配之用。
（ 4 ）低频放大器的耦合①RC 耦合② 变 压器耦合③ 直接耦合
优点是简单、成本低。但性能 不是最佳。
优点是简单、成 本低。但性能不 是最佳。
变压器的符号
（ a ）是空芯变压器 （ b ）是滋芯或铁芯变压器 （ c ）是绕组间有屏蔽层的铁芯变压器 （ d ）是次级有中心抽头的变压器 （ e ）是耦合可变的变压器 （ f ）是自耦变压器 （ g ）是带可调磁芯的变压器 （ h ）中的小圆点是变压器极性的标记
送话器、拾音器和录放音磁头的符号
优点是频带宽，可作直流放大器使用， 但前后级工作有牵制，稳定性差，设计 制作较麻烦。
三 功率放大器 能把输入信号放大并向负载提供足够大的功
率的放大器叫功率放大器。例如收音机的 末级放大器就是功率放大器。 （ 1 ）甲类单管功率放大器
② 逐级分析时要分清主电路和辅助电路、主要元 件和次要元件，弄清它们的作用和参数要求等。 例如开关稳压电源中，电感电容和续流二极管就 是它的关键元件。
③ 因为晶体管有 NPN 和 PNP 型两类，某些集成 电路要求双电源供电，所以一个电源电路往往包 括有不同极性不同电压值和好几组输出。读图时 必须分清各组输出电压的数值和极性。
第0讲 如何读懂电路图
1 1 电路图分类 2 2 认识元器件 3 3 如何读懂电路图-电源电路 4 4 如何读懂电路图-放大电路 5 5 如何读懂电路图-振荡电路 6 6 如何读懂电路图-脉冲电路 7 7 如何读懂电路图-555 集成时基电路
0.1 电路图的分类
1 原理图 2 方框图 3 装配图 4 印制图
二 低频电压放大器
低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输 出要求有一定电压值而不要求很强的电流的放大器。
（ 1 ）共发射极放大电路 电路的特点是电压放大倍数从十几到一百多，输出电压的相
位和输入电压是相反的，性能不够稳定，可用于一般场 合。
（ 2 ）分压式偏置共发射极放大电路 使电路工作稳定性能提高，是应用最广的放大电路
接插件的符号
a 表示一个插头和一个插座，左 边表示插座，右边表示插头
b 表示一个已经插入插座的插头 c表示一个 2 极插头座，也称为
2 芯插头座 d 表示一个 3 极插头座，也就是
常用的 3 芯立体声耳机插头 e 表示一个 6 极插头座 f 简化的 6 极插头座
继电器的符号
a 集中表示法 b是一个触摸开关
