苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。
经纬仪全站仪水准仪使用方法
1.设置仪器：将经纬仪放置在平坦的地面上，调整仪器的三脚架以保证仪器稳定。
2. 校准仪器：使用仪器自带的水平仪和垂直仪，调整经纬仪的水平和垂直方向。
3. 测量角度：使用经纬仪上的测角度盘，可以测量地面的水平角度和垂直角度。
全站仪的使用方法：
1. 设置仪器：将全站仪放置在平坦的地面上，调整仪器的三脚架以保证仪器稳定。
2. 校准仪器：使用仪器自带的水平仪和垂直仪，调整全站仪的水平和垂直方向。
3. 测量数据：使用全站仪上的测量功能，可以测量地面的高程、水平角度和垂直角度等数据。
水准仪的使用方法：
1. 设置仪器：将水准仪放置在平坦的地面上，调整仪器的三脚架以保证仪器稳定。
2. 校准仪器：使用仪器自带的水平仪，调整水准仪的水平方向。
3. 测量高程：使用水准仪上的测高程功能，可以测量地面的高程数据。
在测量过程中，需要将水准仪移动到不同的测量点上。
以上是经纬仪、全站仪和水准仪的基本使用方法。
在使用这些仪器时，需要注意保持仪器的稳定和准确校准。
同时，还需要根据实际
测量情况选择相应的仪器和测量方法。

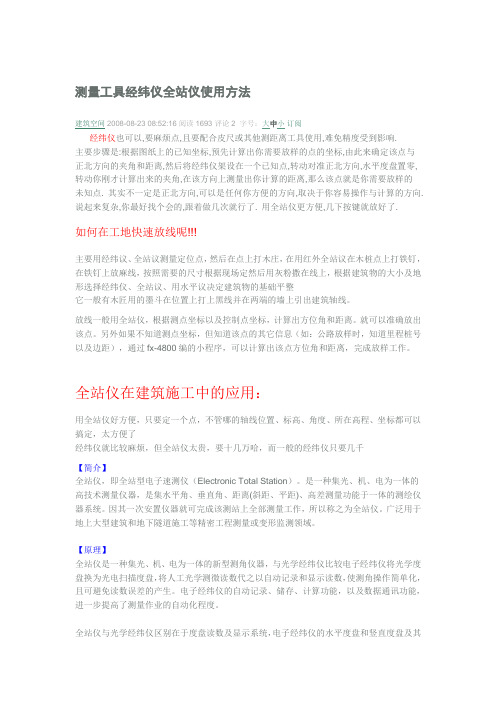

测量工具经纬仪全站仪使用方法建筑空间 2008-08-23 08:52:16 阅读1693 评论2字号：大中小订阅经纬仪也可以,要麻烦点,且要配合皮尺或其他测距离工具使用,难免精度受到影响.主要步骤是:根据图纸上的已知坐标,预先计算出你需要放样的点的坐标,由此来确定该点与正北方向的夹角和距离,然后将经纬仪架设在一个已知点,转动对准正北方向,水平度盘置零,转动你刚才计算出来的夹角,在该方向上测量出你计算的距离,那么该点就是你需要放样的未知点. 其实不一定是正北方向,可以是任何你方便的方向,取决于你容易操作与计算的方向. 说起来复杂,你最好找个会的,跟着做几次就行了. 用全站仪更方便,几下按键就放好了.如何在工地快速放线呢!!!主要用经纬议、全站议测量定位点，然后在点上打木庄，在用红外全站议在木桩点上打铁钉，在铁钉上放麻线，按照需要的尺寸根据现场定然后用灰粉撒在线上，根据建筑物的大小及地形选择经纬仪、全站议、用水平议决定建筑物的基础平整它一般有木匠用的墨斗在位置上打上黑线并在两端的墙上引出建筑轴线。
放线一般用全站仪，根据测点坐标以及控制点坐标，计算出方位角和距离。
就可以准确放出该点。
另外如果不知道测点坐标，但知道该点的其它信息（如：公路放样时，知道里程桩号以及边距），通过fx-4800编的小程序，可以计算出该点方位角和距离，完成放样工作。
全站仪在建筑施工中的应用：用全站仪好方便，只要定一个点，不管哪的轴线位置、标高、角度、所在高程、坐标都可以搞定，太方便了经纬仪就比较麻烦，但全站仪太贵，要十几万哈，而一般的经纬仪只要几千【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。
是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。
它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。
本文档将介绍全站仪的使用方法及详细说明按键功能。
使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。
- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。
- 根据测量需要，选择合适的测量模式和参数设置。
2.设置目标点在开始测量之前，需要设置目标点。
目标点是测量仪器将要测量或测绘的位置。
•在测量区域的目标点上设置反光棱镜或反射器。
•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。
3.进行测量根据测量的需要，选择不同的测量模式和参数设置。
全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。
- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。
- 角度测量模式，该模式用于测量水平角和垂直角。
当选择了合适的模式后，按下仪器上的测量键开始测量。
4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。
•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。
•使用全站仪软件或第三方软件导入数据，并进行处理和分析。
按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。
•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。
•测量键：用于触发测量操作，开始记录测量数据。
•确认键：用于在菜单操作界面中确认选择的参数或选项。
•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。
•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。
需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。
全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。
2.按下电源开关，等待全站仪启动。
启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。
根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。
此时，需要将全站仪定位到待测点上，并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项，开始进行校准。
2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。
根据仪器提示进行进一步操作，等待校准完成。
三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括：角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。
将目标对准激光束上，并观察显示屏上的读数。
如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。
将目标对准激光束上，并观察显示屏上的读数。
需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。
2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。
苏一光全站仪使用方法
苏一光全站仪是一种用于测量地面点的仪器，通常用于土建工程、测绘和地质勘探等领域。
以下是苏一光全站仪的使用方法：
1. 设置仪器：将全站仪放在一个平稳的地面上，并使用三脚架进行固定。
确保仪器水平，并使用调平螺栓进行微调。
2. 安装测杆：在需要进行测量的地点上安装测杆，并确保它垂直放置。
3. 连接设备：将全站仪与计算机或数据采集设备等设备相连，以便进行数据的传输和保存。
4. 准备遥控器：使用全站仪的遥控器进行操作。
确保遥控器与全站仪之间的无线连接正常。
5. 进行测量：使用全站仪进行测量时，可以通过遥控器选择不同的测量模式，如距离测量、角度测量等。
根据需要，可以选择单个测量点或连续测量多个点。
6. 数据采集：测量完成后，可以将数据保存在设备中，或将其传输到计算机上进行处理和分析。
7. 数据处理：使用相应的软件对测量数据进行处理和分析，生成所需的图表或
报告。
8. 维护与保养：在使用全站仪过程中，需要进行定期的维护和保养，如清洁镜头、校准仪器等，以确保其正常运行。
请注意，以上是一般的使用方法，具体操作可能会因不同的仪器型号和厂家而有所不同。
在使用全站仪之前，建议先阅读仪器的使用说明书，并根据具体情况进行操作。
另外，操作时需注意安全，遵循相关的操作规范和要求。
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前，首先需要进行设置。
打开全站仪，确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。
接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。
在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。
按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。
根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。
定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。
总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。
全站仪的操作和使用方法
1. 设置全站仪。
首先，将全站仪放置在平稳的三脚架上，并确保仪器水平。
然后，打开仪器，等待一段时间使其自动校准。
2. 瞄准目标。
使用全站仪的望远镜，将准线对准需要测量的目标点。
通过调
整望远镜的焦距和放大倍数，确保目标点清晰可见。
3. 测量。
在目标点上设置反光棱镜，然后通过全站仪测量仪器显示的水
平角、垂直角和斜距，从而确定目标点的坐标和高程。
4. 数据处理。
将测量得到的数据输入到计算机软件中，进行数据处理和分析，生成测量报告和图纸。
5. 注意事项。
在使用全站仪时，需要注意保持仪器的稳定和水平，避免在强风或震动的环境中测量。
另外，在测量过程中要注意安全，避免发生意外。
总的来说，全站仪的操作和使用方法并不复杂，但需要经过专业培训和实践经验的积累才能熟练掌握。
希望以上介绍能够帮助您更好地理解全站仪的操作和使用方法。
苏光全站仪操作步骤1.设置全站仪：将全站仪放置在一个稳定的三脚架上，并调整三脚架使其水平。
根据实际需要，调整全站仪的平台，使其指向北方。
2.仪器检查：打开仪器电源，进行自检。
检查电量和存储器容量，确保仪器工作正常。
同时，检查仪器各个部件是否完好，如镜头、液晶显示屏等。
3.环境设置：在开始测量之前，根据实际情况设置测量环境参数。
包括温度、大气压力、折射率等参数。
4.数据录入：根据需要，在全站仪的内存中录入测量点的基本信息，包括点名、坐标等。
如果需要进行数据导入和导出，可以通过USB接口或SD卡进行。
5.瞄准测量点：按照要求进行测量点的瞄准。
使用全站仪的望远镜，找到目标点，并通过调节照准器使其尽量在十字丝的交叉处。
6.角度测量：通过按下相应的按键，在全站仪上测量水平角和垂直角。
全站仪会自动测量相应的角度，并在液晶显示屏上显示出来。
7.距离测量：根据需要选择测距模式，包括斜距测量、直距测量等。
然后按下相应的按键，在全站仪上进行测量，全站仪会自动计算出距离，并在液晶显示屏上显示出来。
8.数据记录：在测量完成后，按下相应的按键，将测量数据记录下来。
可以选择将数据存储在内存中，或者通过USB接口或SD卡进行导出。
10.结束工作：完成测量任务后，关闭全站仪电源，收起三脚架，并将全站仪放回到安全的存放位置。
同时，将测量数据进行备份，以便后续使用。
以上是苏光全站仪的操作步骤，通过按照这些步骤进行操作，可以进行准确、高效的测量工作。
使用全站仪进行测量需要一定的专业知识和技巧，建议在操作之前充分了解全站仪的使用说明书，并接受相关培训。
苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。
步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。
设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B 的坐标。
步骤1：将全站仪架设于测站点O点上，对中整平。
将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。
步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），完成后按ENT键结束。
步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT 键结束。
步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT键，坐标系建立。
步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。
将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤2：按▼向下键，选中放样，然后按ENT键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。
将（0,0）一次输入，高程Z 略过。
N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。
步骤4：选择设置后视点，按ENT键进入。
如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。
步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。
选中放样，按ENT键出现如下画面步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面按F1距离键，出现如下画面步骤7：松开水平制动螺旋，，转动照准部，将dHR调为0.00.00，这时，待测点就在视准轴上。
苏一光DT202电子经纬仪、TOPCON300全站仪、苏一光RTS600全站仪使用简介（编写：王劲松2006-11-10）说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请下载后，在实习时，对照操作步骤进行仪器操作。
第一部分：苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。
②在测量过程中，要注意保持水平读数处于，若出现，则按键。
第二部分：TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU——进入主菜单测量模式键。
ESC——用于中断正在进行的操作，退回到上一级菜单。
POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶方向坐标，相当于高程H。
4、全站仪几种测量模式介绍（1）角度测量模式功能：按ANG进入，可进行水平角、竖直角测量，倾斜改正开关设置。
（2）距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。
（3）坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。
（4）主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值V为止。
2、参数设置——按◢或，进入距离测量或坐标测量模式，再按第1页的S/A（F3）。
（1）棱镜常数PRISM的设置——一般原配棱镜设置为0，国产棱镜一般设置为-30mm。
（2）大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM值后，按“PPM”直接输入）。
说明：参数设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG 键，进入测角模式（开机后默认的模式）。
以测回法为例，测量水平角<AOB 。
盘左瞄准左边目标A 点——配置水平度盘，若要置零（配至0°00＇00＂）则按0SET （F1）——顺时针旋转瞄准右边B 点，记下水平度盘HR 的大小——倒镜成盘右，瞄准右边B 点，记下HR 的大小——逆时针旋转瞄准左边A 点，记下HR 的大小。
注：若要配至0°02＇30＂，则按HSET （F3）——按INPUT “0.0230” ——ENT 。
（二）距离测量先按◢ 键，进入测距模式，瞄准棱镜后，按F1（MEAS ），记录下仪器测站点至棱镜点间的平距HD 、镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按ANG 键，进入测角模式，瞄准后视点A 。
2、按HSET ，输入测站O 至后视点A 的坐标方位角OA α。
如：输入65.4839，即输入了9384650'''。
3、按键， 进入坐标测量模式。
按P ↓， 进入第2页。
4、按OCC ，分别在N 、E 、Z 输入测站坐标（x 0,y 0,H 0）。
5、按P ↓，进入第2页，在INS.HT 栏，输入仪器高。
6、按P ↓，进入第2 页，在R.HT 栏，输入B 点处的棱镜高。
7、瞄准待测量点B ，按MEAS ，得B 点的（x B ,y B ,H B ）。
（四）零星点的坐标放样（不使用文件）1、按MENU ，进入主菜单测量模式。
2、按LAYOUT ，进入放样程序，再按SKP ，略过使用文件。
3、按OOC.PT （F1），再按NEZ ，输入测站O 点的坐标（x 0,y 0,H 0）；并在INS.HT 一栏，输入仪器高。
4、按BACKSIGHT （F2），再按NE/AZ ，输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角0492880'''=OA α，则可再按AZ ，在HR 项输入88.2940，则输入了方位角0492880'''=OA α。
瞄准A 点，按YES 。
5、按LAYOUT （F3），再按NEZ ，输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后，按ANGLE （F1）。
使用水平制动和水平微动螺旋，使显示的dHR=000000'''，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0时，立棱镜点即为B 点的平面位置。
7、其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
8、按NEXT ——反复5、6两步，放样下一个点C 。
第三部分：苏一光RTS600系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、显示屏上显示符号的含义3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值VZ为止。
2、参数设置按EDM键进入测距设置，按棱镜常数（F2）——输入（F1）——-30——确认（F4两次）——再按大气改正（F3）——输入（F1），在温度栏输入气温，如30——按确认（F4）——向下移动光标（EDM），至气压栏——输入（F1）——输入气压，如：1013 hpa ——确认（F4两次）——按ESC 键回到测角模式。
说明：参数设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量反复按EDM 键，进入测角模式（开机后默认的模式）。
屏幕出现：以测回法为例，测量水平角<AOB 。
盘左瞄准左边目标A 点——配置水平度盘，若要配至0°00＇00＂则按置零（F1）——是（F3），HR 显示0°00＇00＂——顺时针旋转瞄准右边B 点，记下水平度盘HR 的大小——倒镜成盘右，瞄准右边B 点，记下HR 的大小——逆时针旋转瞄准左边A 点，记下HR 的大小。
注：若要配至0°02＇30＂，则按F4两次翻至第3页——按设角（F3）——输入（F1），输入“0.0230” ——确认（F4两次），出现0°02＇30＂。
（二）距离测量若要测量水平距离，则按DISP 键一至三次，直至屏幕出现有HD 栏——瞄准棱镜后，按测距（F1），即得测站点至棱镜点间的平距HD 。
通过按DISP 键，可以查看镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按DISP 键一至三次，直至屏幕出现有三维坐标NEZ 栏——P1翻页（F4）——测站（F3）——坐标（F4）——输入（F1），分别在N 、E 、Z 栏输入测站点O 的坐标（x 0,y 0,H 0）——确认（F4两次）——输入（F1），在点号栏输入测站点号O ——确认（F4两次）。
2、按EDM （▼）键两次，将光标移至“仪高”栏——输入（F1），输入仪器高——确认（F4）——按ESC ，返回——镜高（F1）——输入（F1），输入待测量点B 处的棱镜高——确认（F4两次）。
3、按P2翻至P3页（F4）——后视（F3）——后视（F2）——坐标（F3）——若已知后视点A 的坐标(x A ，y A )，则按输入（F1），分别在N 、E 栏输入x A ，y A ，再确认（F4两次）；若已知测站点O 至后视点A 的坐标方位角9384650'''=OA α，则按角度（F3），在HR 栏输入65.4839，即输入了9384650'''，再确认（F4两次）。
——照准后视点A ，按“是”（F3）。
4、按ESC 键，返回——按P3（F4）翻至P1页——旋转仪器，照准待测量点 B 的棱镜——按测距（F1）后，显示的N 、E 、Z 即为B 点的坐标和高程。
（四）零星点的坐标放样（不使用文件）1、按MENU 键——按放样（F1）——输入（F1），在“文件名”栏输入任意一个文件名，如：WJS ——确认（F4两次）——是，新建此文件（F3）——测站设置（F1）——按EDM （▼），将光标移至仪高栏——按输入（F1），输入仪器高——确认（F4）——坐标（F3）——输入（F1），分别在N 、E 、Z 栏输入测站点O 的（x 0,y 0,H 0）——确认（F4两次）——按ESC 键，返回。
2、按后视点设置（F2）——坐标（F3）——输入（F1），分别在N 、E栏输入后视点A 的坐标(x A ，y A )，再确认（F4两次）；若已知测站点O 至后视点A 的坐标方位角0492880'''=OA α，则按角度（F3）——输入（F1），在HR 项输入88.2940，再确认（F4两次），则输入了方位角0492880'''=OA α。
3、旋转仪器，照准后视点A 后，按“是”（F3）——按放样（F3）——坐标（F3）——输入（F1），分别在N 、E 、Z 栏输入待放样点B 的坐标（x B ,y B ,H B ），确认（F4两次）——输入（F1），在镜高栏输入待放样点B 的镜高——确认（F4两次）——极差（F1）——旋转仪器，使显示的dHR=000000'''，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
