经纬仪使用及操作的步骤(光学对中法)

经纬仪的使用方法一、安臵仪器安臵仪器是将经纬仪安臵在测站点上，包括对中和整平两项内容。

对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位臵，水平度盘处于水平位臵。

1．初步对中整平（1）用锤球对中，其操作方法如下：1）将三脚架调整到合适高度，张开三脚架安臵在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。

2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。

调整脚螺旋，使圆水准器气泡居中。

3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。

（2）用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。

2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位臵不得移动。

2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a 所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b 所示，转动第三个脚螺旋，使水准管气泡居中。

再将照准部转回原位臵，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位臵，气泡偏离零点不超过一格为止。

（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。

锤球对中误差一般可控制在3mm 以内，光学对中器对中误差一般可控制在1mm 以内。

引用在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

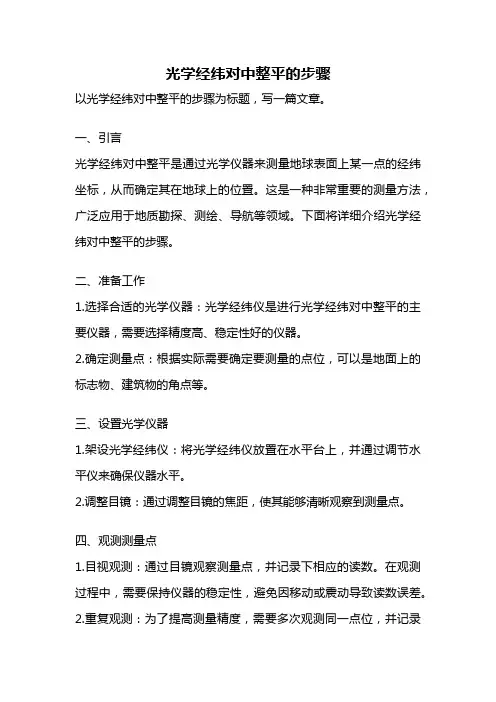

光学经纬对中整平的步骤以光学经纬对中整平的步骤为标题，写一篇文章。

一、引言光学经纬对中整平是通过光学仪器来测量地球表面上某一点的经纬坐标，从而确定其在地球上的位置。

这是一种非常重要的测量方法，广泛应用于地质勘探、测绘、导航等领域。

下面将详细介绍光学经纬对中整平的步骤。

二、准备工作1.选择合适的光学仪器：光学经纬仪是进行光学经纬对中整平的主要仪器，需要选择精度高、稳定性好的仪器。

2.确定测量点：根据实际需要确定要测量的点位，可以是地面上的标志物、建筑物的角点等。

三、设置光学仪器1.架设光学经纬仪：将光学经纬仪放置在水平台上，并通过调节水平仪来确保仪器水平。

2.调整目镜：通过调整目镜的焦距，使其能够清晰观察到测量点。

四、观测测量点1.目视观测：通过目镜观察测量点，并记录下相应的读数。

在观测过程中，需要保持仪器的稳定性，避免因移动或震动导致读数误差。

2.重复观测：为了提高测量精度，需要多次观测同一点位，并记录下每次观测的读数。

五、计算经纬度1.计算经度：根据观测得到的读数，通过一定的计算方法来计算测点的经度。

计算方法通常包括观测角的转换、仪器常数的考虑等。

2.计算纬度：类似地，根据观测得到的读数，通过一定的计算方法来计算测点的纬度。

六、数据处理1.误差校正：由于各种原因，观测数据中可能存在误差，需要进行误差校正。

校正方法包括仪器常数校正、观测角差值校正等。

2.数据平差：对观测数据进行平差处理，以得到更准确的测量结果。

平差方法可以是最小二乘法等。

七、结果分析1.结果评估：对测量结果进行评估，判断其准确性和可靠性。

可以通过与已知点位比对、与其他测量方法比对等方式来评估结果。

2.误差分析：分析测量误差的来源和大小，找出可能的改进措施，提高测量精度。

八、总结光学经纬对中整平是一种重要的测量方法，通过光学仪器观测测量点，计算经纬度，可以确定测点在地球上的位置。

在实际应用中，我们需要正确设置光学仪器，准确观测测点，并进行数据处理和结果分析，以得到准确可靠的测量结果。

在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向内转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向内微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗内数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗内读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

经纬仪的基本操作为:对中、整平、瞄准和读数。

（一）对中对中的目的是使仪器度盘中心与测站点标志中心位于同一铅垂线上。

操作步骤为：张开脚架,调节脚架腿，使其高度适宜，并通过目估使架头水平、架头中心大致对准测站点. 从箱中取出经纬仪安置于架头上，旋紧连接螺旋，并挂上锤球。

如锤球尖偏离测站点较远,则需移动三脚架，使锤球尖大致对准测站点,然后将脚架尖踩实。

略微松开连接螺旋，在架头上移动仪器，直至锤球尖准确对准测站点，最后再旋紧连接螺旋. （二）整平整平的目的是调节脚螺旋使水准管气泡居中，从而使经纬仪的竖轴竖直，水平度盘处于水平位置。

其操作步骤如下:1．旋转照准部，使水准管平行于任一对脚螺旋［如图 3—7A ］.转动这两个脚螺旋，使水准管气泡居中。

2．将照准部旋转90°，转动第三个脚螺旋，使水准管气泡居中[如图3—7B］图3-7 整平3．按以上步骤重复操作，直至水准管在这两个位置上气泡都居中为止.使用光学对中器进行对中、整平时，首先通过目估初步对中(也可利用锤球),旋转对中器目镜看清分划板上的刻划圆圈，再拉伸对中器的目镜筒,使地面标志点成像清晰。

转动脚螺旋使标志点的影像移至刻划圆圈中心.然后，通过伸缩三脚架腿，调节三脚架的长度，使经纬仪圆水准器气泡居中，再调节脚螺旋精确整平仪器。

接着通过对中器观察地面标志点,如偏刻划圆圈中心，可稍微松开连接螺旋,在架头移动仪器,使其精确对中，此时,如水准管气泡偏移,则再整平仪器，如此反复进行，直至对中、整平同时完成。

瞄准瞄准目标的步骤如下：1．目镜对光:将望远镜对向明亮背景，转动目镜对光螺旋，使十字丝成像清晰。

2．粗略瞄准：松开照准部制动螺旋与望远镜制动螺旋,转动照准部与望远镜,通过望远镜上的瞄准器对准目标，然后旋紧制动螺旋。

3．物镜对光:转动位于镜筒上的物镜对光螺旋，使目标成像清晰并检查有无视差存在，如果发现有视差存在,应重新进行对光，直至消除视差。

4．精确瞄准：旋转微动螺旋，使十字丝准确对准目标。

经纬仪的用法1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。

2、经纬仪的操作步骤（光学对中法）1 、架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。

2 、对中：目的是使仪器中心与测站点位于同一铅垂线上。

可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3 、整平：目的是使仪器竖轴铅垂，水平度盘水平。

根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

粗平：伸缩脚架腿，使圆水准气泡居中。

检查并精确对中：检查对中标志是否偏离地面点。

如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

精平：旋转脚螺旋，使管水准气泡居中。

4 、瞄准与读数：①目镜对光：目镜调焦使十字丝清晰。

②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。

注意消除视差。

精瞄目标。

③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。

现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置和的指标。

4）调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

经纬仪的使用说明书说明书和操作技巧满意答案好评率：100%J6、J6E光学经纬仪使用说明书一、仪器的用途和特点本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。

本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。

分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。

望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。

3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。

4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。

由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。

5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。

6、按用户要求可提供管状定心磁针。

7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。

仪器可在－25°C ～＋40°C 环境温度下工作。

二、仪器的主要技术参数望远镜成像 J6 倒像 J6E 正像放大率 J6 28倍 J6E 29倍物镜有效孔径 40毫米视场角1°20′视距乘常数 100视距加常数 0鉴别率<3.6″调焦范围 2米～∞物镜壳外径φ46-0.05毫米望远镜长度 180毫米显微镜放大率水平读数系统 73倍竖直读数系统 74倍读数系统水平度盘分划直径 93.4毫米水平度盘读数分划1′（估读6″）竖直度盘分划直径 73.4毫米竖直度盘读数分划1′（估读6″）水准器角值照准部水准器30″/2毫米指标水准器30″/2毫米圆水准器8′/2毫米光学对点器放大率 1.1倍视场角4°四、仪器的使用方法1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。

在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向内转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向内微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗内数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗内读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

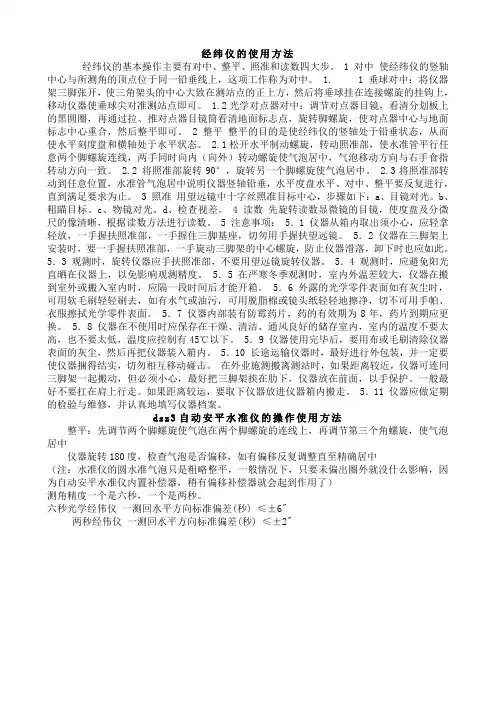

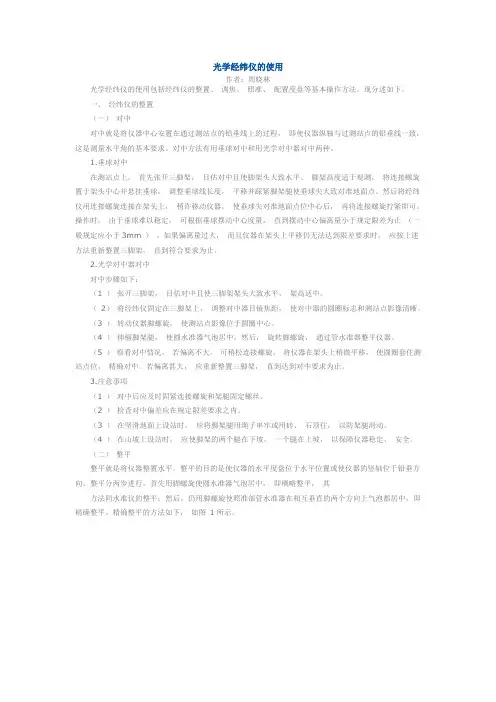

经纬仪的使用方法经纬仪的基本操作主要有对中、整平、照准和读数四大步。

1 对中使经纬仪的竖轴中心与所测角的顶点位于同一铅垂线上，这项工作称为对中。

1. 1垂球对中：将仪器架三脚张开，使三角架头的中心大致在测站点的正上方，然后将垂球挂在连接螺旋的挂钩上，移动仪器使垂球尖对准测站点即可。

1.2光学对点器对中：调节对点器目镜，看清分划板上的黑圆圈，再通过拉、推对点器目镜筒看清地面标志点，旋转脚螺旋，使对点器中心与地面标志中心重合，然后整平即可。

2 整平整平的目的是使经纬仪的竖轴处于铅垂状态，从而使水平刻度盘和横轴处于水平状态。

2.1松开水平制动螺旋，转动照准部，使水准管平行任意两个脚螺旋连线，两手同时向内（向外）转动螺旋使气泡居中，气泡移动方向与右手食指转动方向一致。

2.2 将照准部旋转90°，旋转另一个脚螺旋使气泡居中。

2.3将照准部转动到任意位置，水准管气泡居中说明仪器竖轴铅垂，水平度盘水平、对中、整平要反复进行，直到满足要求为止。

3 照准用望远镜中十字丝照准目标中心，步骤如下：a、目镜对光。

b、粗瞄目标。

c、物镜对光。

d、检查视差。

4 读数先旋转读数显微镜的目镜，使度盘及分微尺的像清晰，根据读数方法进行读数。

5 注意事项： 5．1 仪器从箱内取出须小心，应轻拿轻放，一手握扶照准部，一手握住三脚基座，切勿用手握扶望远镜。

5．2 仪器在三脚架上安装时，要一手握扶照准部，一手旋动三脚架的中心螺旋，防止仪器滑落，卸下时也应如此。

5．3 观测时，旋转仪器应手扶照准部，不要用望远镜旋转仪器。

5．4 观测时，应避免阳光直晒在仪器上，以免影响观测精度。

5．5 在严寒冬季观测时，室内外温差较大，仪器在搬到室外或搬入室内时，应隔一段时间后才能开箱。

5．6 外露的光学零件表面如有灰尘时，可用软毛刷轻轻刷去，如有水气或油污，可用脱脂棉或镜头纸轻轻地擦净，切不可用手帕、衣服擦拭光学零件表面。
