实验五三人表决器实验报告一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过逻辑门电路来判断三个输入信号的多数情况，从而输出相应的表决结果。
通过这个实验，我们将深入理解数字逻辑电路的基本原理和设计方法，提高我们的电路分析和设计能力。

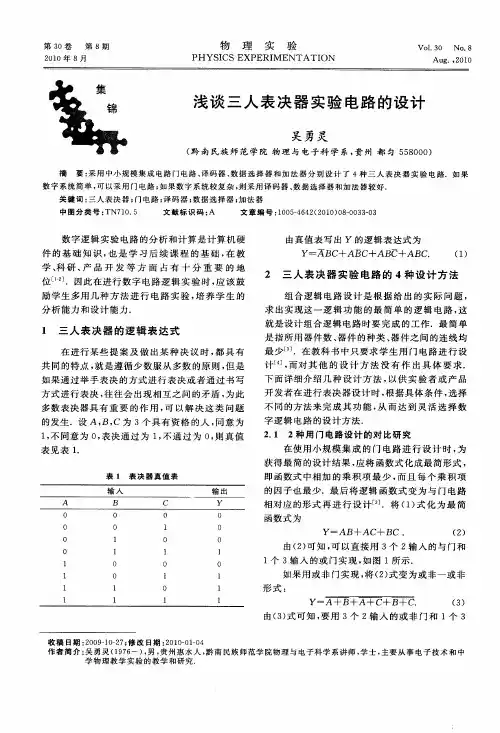

二、实验原理三人表决器的功能是当有两个或三个输入为“1”时，输出为“1”；否则，输出为“0”。
我们可以使用逻辑门电路来实现这个功能。
首先，我们可以使用与门和或门来构建这个电路。
将三个输入信号分别标记为 A、B、C。
我们先将 A、B 进行与运算，得到结果 D；再将 B、C 进行与运算，得到结果 E；然后将 A、C 进行与运算，得到结果 F。
接着，将 D、E、F 进行或运算，得到结果 G。
最后，将 G 再进行一次非运算，就得到了最终的表决结果 Y。
其逻辑表达式为：Y ＝（（A ∧ B）∨（B ∧ C）∨（A ∧ C））。
三、实验器材1、数字电路实验箱2、 74LS00 四 2 输入与非门芯片3、 74LS08 四 2 输入与门芯片4、 74LS32 四 2 输入或门芯片5、导线若干四、实验步骤1、按照实验原理，在数字电路实验箱上连接电路。
将 74LS00、74LS08 和 74LS32 芯片插入相应的插槽中，并使用导线将各个芯片的引脚连接起来，形成完整的三人表决器电路。
2、连接输入信号。
将三个开关分别连接到 A、B、C 输入端口，用于模拟三个表决人的表决情况。
3、观察输出结果。
打开实验箱电源，通过拨动三个开关的状态（“0”表示反对，“1”表示赞成），观察输出端口的指示灯状态，以确定表决结果。
4、记录实验数据。
分别记录不同输入组合情况下的输出结果，并填写在实验表格中。
五、实验数据及结果分析｜输入 A ｜输入 B ｜输入 C ｜输出 Y ｜｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 0 ｜ 1 ｜ 0 ｜｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 1 ｜ 1 ｜ 1 ｜｜ 1 ｜ 0 ｜ 1 ｜ 1 ｜｜ 1 ｜ 1 ｜ 0 ｜ 1 ｜｜ 1 ｜ 1 ｜ 1 ｜ 1 ｜通过对实验数据的分析，我们可以发现，当输入为000、001、010、100 时，输出为 0；当输入为 011、101、110、111 时，输出为 1，这与我们预期的三人表决器的功能完全一致。
三人表决器实验报告总结一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过对逻辑电路的研究和实践，深入理解数字电路中的组合逻辑原理，掌握基本逻辑门的应用和电路的设计方法，提高我们的电路分析和设计能力。
二、实验原理1、表决的逻辑关系在三人表决中，结果取决于三人的投票情况。
当有两人或两人以上投赞成票时，表决结果为通过；否则，表决结果为不通过。
可以用逻辑变量 A、B、C 分别表示三人的投票，用 Y 表示表决结果。
则逻辑关系可以表示为：Y ＝ AB ＋ AC ＋ BC。
2、逻辑门的选择根据上述逻辑关系，可以使用与门、或门等基本逻辑门来实现电路。
首先，通过与门得到两两投票的乘积项，如 AB、AC、BC，然后再通过或门将这些乘积项相加，得到最终的表决结果。
三、实验器材1、数字逻辑实验箱2、 74LS00（四 2 输入与非门）芯片3、 74LS32（四 2 输入或门）芯片4、导线若干四、实验步骤1、设计电路根据逻辑关系，在纸上画出电路原理图。
确定所需的逻辑门数量和连接方式。
2、芯片选择与引脚连接在实验箱上选择合适的芯片，并按照芯片引脚图将芯片正确插入插座。
使用导线将芯片的引脚按照电路原理图进行连接。
3、电路测试连接完成后，给 A、B、C 输入不同的逻辑电平（0 或 1），观察输出 Y 的电平变化，记录测试结果。
4、故障排查如果输出结果与预期不符，需要仔细检查电路连接是否正确，芯片是否损坏，输入电平是否稳定等，逐步排查故障。
五、实验数据及结果分析1、实验数据记录输入情况：A=0，B=0，C=0，输出 Y=0输入情况：A=0，B=0，C=1，输出 Y=0输入情况：A=0，B=1，C=0，输出 Y=0输入情况：A=0，B=1，C=1，输出 Y=1输入情况：A=1，B=0，C=0，输出 Y=0输入情况：A=1，B=0，C=1，输出 Y=1输入情况：A=1，B=1，C=0，输出 Y=1输入情况：A=1，B=1，C=1，输出 Y=12、结果分析从实验数据可以看出，当有两人或两人以上投赞成票时，输出 Y 为1，表决结果为通过；否则，输出 Y 为 0，表决结果为不通过。
