重庆市达标名校中考物理总复习测试：第7讲简单机械第一节杠杆测试

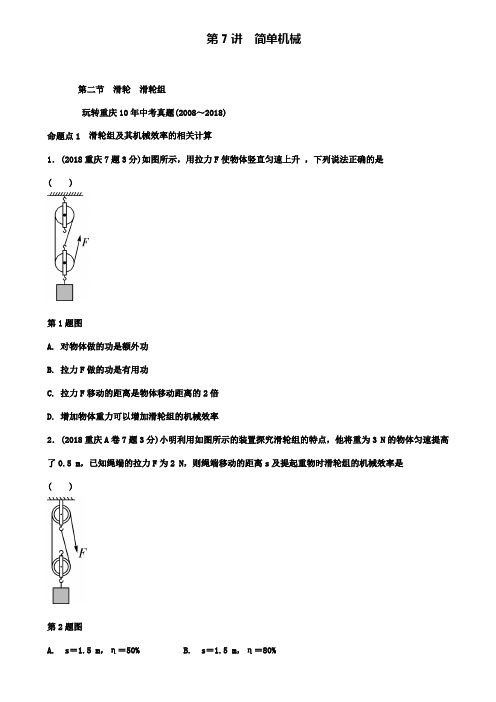

第7讲简单机械第二节滑轮滑轮组玩转重庆10年中考真题(2008～2018)命题点1 滑轮组及其机械效率的相关计算1．(2018重庆7题3分)如图所示，用拉力F使物体竖直匀速上升，下列说法正确的是( )第1题图A. 对物体做的功是额外功B. 拉力F做的功是有用功C. 拉力F移动的距离是物体移动距离的2倍D. 增加物体重力可以增加滑轮组的机械效率2．(2018重庆A卷7题3分)小明利用如图所示的装置探究滑轮组的特点，他将重为3 N的物体匀速提高了0.5 m，已知绳端的拉力F为2 N，则绳端移动的距离s及提起重物时滑轮组的机械效率是( )第2题图A. s＝1.5 m，η＝50%B. s＝1.5 m，η＝80%C. s＝1 m，η＝75%D. s＝1 m，η＝37.5%3．(2018重庆A卷7题3分)工人师傅用图中所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3 m，人对绳端的拉力F为500 N，不计绳重和滑轮转轴处的摩擦，则( ),第3题图A. 绳子自由端移动的距离为9 mB. 动滑轮的重力为200 NC. 人通过滑轮组做的有用功为1 500 JD. 滑轮组的机械效率为53.3%4．(2018重庆A卷7题3分 )如图所示，不计摩擦和绳重，把一个重为20 N的物体沿竖直方向在4 s内匀速提升了2 m，所用拉力F为12.5 N．下列说法中正确的是( )第4题图A. 动滑轮重7.5 NB. 4 s内拉力F做功25 JC. 4 s内拉力F的功率为6.25 WD. 滑轮组的机械效率为80%5．(2018重庆B卷7题3分)工人师傅利用如图所示的两种方式，将重均为300 N的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中OB＝2OA，图乙中动滑轮重为60 N，重物上升速度为0.01 m/s. 不计杠杆重、绳重和摩擦，则下列说法正确的是( )第5题图A. 甲乙两种方式都省一半的力B. 甲方式F1由150 N逐渐变大C. 乙方式机械效率约为83.3%D. 乙方式F2的功率为3 W6．(2018重庆B卷11题2分)用如图所示滑轮组提升正方体物体，动滑轮重2 N，不计摩擦和绳重．物体边长为0.1 m，密度为2×103 kg/m3，物体的质量是________kg；作用在绳端的拉力F为______N时，物体对水平地面的压强为600 Pa.第6题图7．(2018重庆A卷11题2分)科学家最新揭秘，明代工人在建造故宫时，利用道路冰面泼热水充当润滑剂来实现巨石的搬运．在泼热水的冰面上，只需要用2.4×104 N的水平力就可以拉着一块质量约百吨的巨石匀速运动，巨石受到的摩擦力约为__________N．若使用如图所示的滑轮来拉动相同情形下的同一块巨石，拉力F为2×104 N，则滑轮的机械效率是__________．第7题图8．(2018重庆A卷11题2分)某建筑工地用如图所示的滑轮组提升重物，人对绳的拉力F为400 N，能将75 kg的物体以0.1 m/s的速度匀速提升，则拉力F的功率为________W，此时滑轮组的机械效率为________%(不计绳重和摩擦)．第8题图9．(2018重庆B卷12题2分)如图所示的滑轮组(不计绳重及摩擦)，工人师傅用40 N的拉力将质量为5 kg、底面积为1 600 cm2的空吊篮A匀速提升到二楼平台，此滑轮组的机械效率为________%；若静止在二楼平台的吊篮里装了1 020 N的砖块，绳子B和C能承受的最大拉力分别为1 000 N和600 N，当质量为50 kg的工人师傅拉绳子C时，吊篮对二楼平台的最小压强为________Pa.第9题图10．(2018重庆12题2分)用如图所示滑轮组匀速提升重为200 N的物体，人对绳的拉力为125 N，不计绳重和摩擦，滑轮组的机械效率为________．如果人的体重为600 N，拉动过程中绳始终未断裂，他用此滑轮组能提升的最大物重为________N.第10题图11．(2018重庆B卷11题2分)工人借助如图所示的装置，在20 s时间内将重700 N的货物匀速提升了4 m，已知他对绳子的拉力为500 N．该过程中，工人所用装置的机械效率为________，工人对绳子拉力的功率为______W．(不计绳重和摩擦)第11题图12．(2018重庆B卷19题8分)有一质量为60 kg、底面积是0.5 m2的物体先静置在水平地面上，然后工人用如图所示的装置在20 s内将物体匀速提升2 m．已知拉力F的大小为400 N，在此过程中不计绳重和摩擦，g取10 N/kg.求：第12题图(1)物体静置时对水平地面的压强；(2)滑轮组的机械效率；(3)拉力F的功率．考向拓展1．如图所示，动滑轮重5 N，物体D重100 N，不计摩擦，当OA＝2OB时，为使轻质杠杆保持水平平衡，求：(1)在A端所加的力F应为多少？(2)若在A端所加的力F为100 N，动滑轮能提升的物体重量是多少？(3)若OA＝3OB时，为使轻质杠杆保持水平平衡，在A端所加的力又为多少？考向拓展1题图命题点2 探究影响滑轮组机械效率的因素13．(2009重庆17题6分)在“探究影响滑轮组机械效率的因素”实验中，某同学用如图所示的同一滑轮组分别做了三次实验，实验数据记录如下：实验次数钩码重G/N钩码上升的距离h/cm弹簧测力计的读数F/N弹簧测力计上升的距离s/cm机械效率1 2 8 0.8 24 83.3%2 4 5 1.5 153 6 10 90.9%(1)在表中的空格处填上适当的数据．(机械效率用百分数表示，保留一位小数)(2)在实验操作中应竖直向上________拉动弹簧测力计．(3)从实验数据分析得出：使用同一滑轮组，__________可以提高滑轮组的机械效率．(4)滑轮组的机械效率可能还与其他因素有关，请你作出恰当的猜想：滑轮组的机械效率与____________________有关(写出一种影响因素即可)．答 案1. D 【解析】该题中滑轮组对物体做的功为有用功，拉力F 做功是总功，故A 、B 两项错误；滑轮组是由3段绳子承担物重的，所以s ＝3h ，故C 项错误；额外功是由于动滑轮的重力产生的，即W 额不变，物重增加，W 有增大，η＝W 有W 总×100%＝W 有W 有＋W 额×100%＝11＋W 额W 有×100%，故η增加，所以选项D 正确．故选D.2. C 【解析】由题图可知，本题中使用滑轮组时；滑轮组用两段绳子吊着物体，绳子自由端移动的距离就是重物升高距离的两倍：s ＝2h ＝2×0.5 m ＝1 m ．滑轮组的机械效率：η＝W 有用W 总×100%＝GhFs ×100%＝3 N ×0.5 m2 N ×1 m×100%＝75%.故选C.3. B 【解析】由图可知：承担物体重力绳子的段数n ＝2，则绳子自由端移动的距离s ＝nh ＝2×3 m＝6 m ，A 错误；由F ＝1n (G ＋G 动)可得：500 N ＝12(800 N ＋G 动)，解得：G 动＝200 N ，B 正确；人通过滑轮组做的有用功W 有＝Gh ＝800 N×3 m ＝2 400 J ，C 错误；人通过滑轮组做的总功W 总＝Fs ＝500 N×6 m ＝3 000 J ，则滑轮组的机械效率η＝W 有W 总×100%＝2 400 J3 000 J ×100%＝80%，D 错误．故选B.4. D 【解析】题图中有两段绳子承担物重，绳子自由端的拉力F ＝12(G ＋G 动)，绳子自由端移动的距离s＝2h.代入数据得：12.5 N ＝12(20 N ＋G 动)，解得：G 动＝5 N ，A 选项错误；4 s 内拉力F 做的功为W 总＝Fs＝F ·2h ＝12.5 N×2×2 m＝50 J ，B 选项错误；4 s 内拉力F 的功率为P 总＝W 总t ＝50 J4 s ＝12.5 W ，C 选项错误；4 s 内滑轮组做的有用功：W 有＝Gh ＝20 N ×2 m ＝40 J ，则滑轮组的机械效率：η＝W 有W 总×100 %＝40 J50 J ×100%＝80%，D 选项正确．故选D.5. C 【解析】甲图中动力臂是阻力臂的两倍，根据杠杆的平衡条件可知，动力应为阻力的二分之一，即F 1＝150 N ，所以甲图会省一半的力；乙图中由三段绳子连接动滑轮，n ＝3，F 2＝1n (G ＋G 滑)＝13×(300 N ＋60 N)＝120 N≠150 N，所以乙图不是省一半的力，A 错误；甲图中由于F 的方向始终竖直向下，与阻力的方向平行，所以动力臂始终为阻力臂的两倍，所以动力始终为阻力的一半，即F 1＝150 N 保持不变，B错误；乙图的机械效率为η＝G nF 2×100%＝300 N3×120 N ×100%≈83.3%，C 正确；F 2的功率为P ＝F 2v 绳＝F 2nv 物＝120 N×3×0.01 m/s ＝3.6 W ，D 错误．故选C.6. 2 8 【解析】物体的质量m ＝ρV＝2×103kg/m 3×(0.1 m)3＝2 kg ；G ＝mg ＝2 kg×10 N/kg＝20 N ，物体对地面的压力为F ′＝pS ＝600 Pa×(0.1 m)2＝6 N ，即地面对物体的支持力为6 N ，拉力F ＝12(G ＋G动－F ′)＝12×(20 N ＋2 N －6 N)＝8 N.7. 2.4×10460% 【解析】由于巨石做匀速直线运动，处于平衡状态，拉力F 和摩擦力f 为一对平衡力，故巨石受到的摩擦力f ＝F ＝2.4×104 N ；由题意可知，巨石受到的摩擦力f ＝2.4×104N ，若拉力F ＝2×104N 时，n ＝2，s 2＝ns 1，故滑轮的机械效率η＝W 有W 总×100%＝fs 1Fs 2×100%＝fs 1Fns 1×100%＝2.4×104N 2×104N ×2×100%＝60%.8. 120 62.5 【解析】由题图可知：承担物重的绳子段数n ＝3，则绳子自由端移动的速度v 拉＝nv 物＝3×0.1 m/s＝0.3 m/s ，拉力F 的功率P 拉＝Fv 拉＝400 N×0.3 m/s＝120 W ；物体的重力G ＝mg ＝75 kg×10N/kg ＝750 N ，此时滑轮组的机械效率η＝W 有W 总×100%＝Gh Fs ×100%＝Gh Fnh ×100%＝G nF ×100%＝750 N3×400 N ×100%＝62.5%.9. 62.5 625 【解析】吊篮的重力G ＝mg ＝5 kg×10 N/kg＝50 N ，故滑轮组的机械效率η＝GnF ×100%＝50 N 2×40 N ×100%＝62.5%；由F ＝12(G ＋G 动)可得，G 动＝2F －G ＝2×40 N －50 N ＝30 N ，工人师傅的重力G ′＝mg ＝50 kg×10 N/kg＝500 N ，小于绳子C 能承受的最大拉力，此时对绳子B 产生的最大拉力是F B ＝2G ′－G 动＝2×500 N －30 N ＝970 N(小于1 000 N ，绳子不会断)，则吊篮对地面的最小压力F ′＝1 020N ＋50 N －970 N ＝100 N ．故其对地面的最小压强是p ＝F ′S ＝100 N1 600×10－4 m 2＝625 Pa.10. 80% 1 150 【解析】由题图知n ＝2，η＝W 有W 总×100%＝Gh Fs ×100%＝G nF ×100%＝200 N2×125 N ×100%＝80%；在不计摩擦与绳重时，F ＝12(G 物＋G 动)，即125 N ＝12(200 N ＋G 动)，所以G 动＝50 N ，由题意得人站在地面施加的最大拉力不可能大于自身重力，所以最大拉力F ′＝G ＝600 N ，因为F ′＝12(G 物′＋G 动)．即600 N＝12(G 物′＋50 N)，有G 物′＝1 150 N. 11. 70% 200 【解析】根据题目已知：作用在绳子自由端的拉力F ＝500 N ，货物的重力G ＝700 N ，货物上升的距离h ＝4 m ；由题图可知，承担物重的绳子段数n ＝2，则绳子自由端移动的距离s ＝nh ＝2×4 m ＝8 m ．则有用功W 有＝Gh ＝700 N ×4 m ＝2 800 J ，总功W 总＝Fs ＝500 N×8 m＝4 000 J ，故滑轮组提升货物的机械效率η＝W 有W 总×100%＝2 800 J 4 000 J ×100%＝70%；拉力的功率P ＝W 总t ＝4 000 J20 s ＝200 W.12. 解：(1)物体对水平地面的压力F ＝G ＝mg ＝60 kg×10 N/kg＝600 N静置时物体对水平地面的压强p ＝F S ＝600 N0.5 m2＝1 200 Pa(2分)(2)由题图可知：承担物重的绳子段数n ＝2滑轮组的机械效率η＝Gh Fs ×100%＝Gh Fnh ＝600 N ×2 m400 N ×2×2 m ×100%＝75%(3分)(3)拉力F 的总功W 总＝Fs ＝400 N×2 m×2＝1 600 J拉力F 的功率P ＝W 总t ＝1 600 J20 s＝80 W(3分)13. (每空1分，共6分)(1)88.9% 2.2 30 (2)匀速 (3)增加物重 (4)动滑轮的质量 【解析】(1)由η＝W 有W 总×100%＝Gh Fs ×100%得，第二组实验中，η2＝W 有 W 总×100%＝G 2h 2F 2s 2×100%＝4 N ×5 cm1.5 N×15 cm×100%≈88.9%，s 3＝3h ＝3×10 cm ＝30 cm ，由题图可得，F 3＝2.2 N ；(2)为了达到较理想的效果，在实验操作中应竖直向上匀速拉动弹簧测力计；(3)通过对比发现增加物重可以提高滑轮组的机械效率；(4)滑轮组的机械效率还与动滑轮的质量有关． 【考向拓展】1. 解：由杠杆平衡条件：F B ·OB ＝F·OA，F B ＝12(G D ＋G 动)，将OA ＝2OB 代入，得F ＝14(G D ＋G 动)，则：(1)在A 端所加的力为：F ＝14×(100 N ＋5 N)＝26.25 N(2)动滑轮能提升的物体重量G D ′＝4F′－G 动＝400 N －5 N ＝395 N(3)在A 端所加的力F ″＝16(G D ＋G 动)＝16×(100 N ＋5 N)＝17.5 N2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

第7讲简单机械第一节杠杆(建议答题时间：30分钟)一、选择题1. 如图所示实例中，属于费力杠杆的是 ( )2. (2018常州)渔民大明借助湖中礁石，要把竹竿尽可能深地插入湖底淤泥，如图所示，效果最好的是( )3. (2018烟台)踮脚是一项很好的有氧运动(如图)，它简单易学，不受场地的限制，深受广大群众的喜爱．踮脚运动的基本模型是杠杆，下列分析正确的是( )第3题图A. 脚后跟是支点，是省力杠杆B. 脚后跟是支点，是费力杠杆C. 脚掌与地面接触的地方是支点，是省力杠杆D. 脚掌与地面接触的地方是支点，是费力杠杆4. (2018雅安)如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转到OB，则在转动过程中 ( )第4题图A. F不变，杠杆是省力杠杆B. F变大，杠杆是省力杠杆C. F不变，杠杆是费力杠杆D. F变大，杠杆是费力杠杆5. (2018永川区指标到校)如图所示，将杠杆在水平位置调节至平衡后，两侧分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各增加一个钩码，则会( )第5题图A. 仍然平衡B. 左端下降C. 右端下降D. 无法判断6. (2018聊城)如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为 2 cm ，当弹簧测力计在A 点斜向上拉(与水平方向成30°角)杠杆，使杠杆在水平位置平衡时，下列说法正确的是 ( )第6题图 A. 动力臂为0.08 m B. 此时为省力杠杆 C. 弹簧测力计的示数为4 N D. 钩码总重为2 N7. (2018南岸区二诊)如图所示是抽水马桶水箱进水自动控制的结构原理图，AOB 为一可绕固定点O 转动的轻质杠杆，已知OA∶OB＝1∶2，A 端所挂空心合金球质量为0.3 kg(ρ合金＝3.0×103kg/m 3)，圆柱形容器底面积为100 cm 2.当合金球体积的13浸在水中，在B 端施加1 N 的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．下列结果正确的是 ( )第7题图A. 该合金球的体积为1×10－4m 3B. 该合金球空心部分的体积为1×10－4m 3C. 该合金球浸入水中后，容器底部所受压强增加100 PaD. 该合金球排开水的重力为2 N二、填空作图题8. (2018贺州)如图所示是赛艇比赛，赛艇的桨是________杠杆，杠杆的平衡条件是________．第8题图9. (2018哈尔滨)如图所示，杠杆水平放置且自重忽略不计，O 是支点，左侧挂一重物，动力F 1大小为3 N ，整个装置处于静止状态，则物体的重力为________N ，此时杠杆属于________杠杆(选填“省力”或“费力”)．第9题图10. (2018安徽)如图所示，将一把薄木尺的13长度用多层报纸紧密地覆盖在水平桌面上．已知报纸的上表面积为0.25 m 2，则大气对报纸上表面的压力为________N ；在木尺右端快速施加竖直向下的力F ，要将报纸掀开，则力F 至少为________N(假设报纸对木尺的压力全部作用在木尺的最左端，大气压取1.0×105Pa ，报纸和薄木尺的重力忽略不计)．第10题图11. (2018南岸区指标到校)如图所示是人们利用杠杆拉起吊桥的情景，其中O 为支点，请在图中画出动力F 的动力臂(用l 表示)．第11题图12. (2018河池)如图是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出手机受到重力的示意图和F1的力臂l1.第12题图13. (2018铜仁)如图所示的杠杆中，O为支点，在一个最小的拉力F1的作用下，在图示位置保持静止，请在图中画出最小拉力F1的示意图和力F2的力臂L2.第13题图三、实验探究题14. 小明在探究杠杆的平衡条件的实验中，以杠杆中点为支点．第14题图(1)在调节杠杆平衡时，小明发现杠杆右端低左端高，此时应将杠杆右端的平衡螺母向________(选填“左”或“右”)调节，使它在________位置平衡．(2)如图甲所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，小明这种做法的不足之处是：__________________________________________．(3)如图乙所示，小明设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为F1；第二种弹簧测力计倾斜拉，其读数为F2.第______(选填“一”或“二”)种实验方案更为方便，理由是：___________．四、论述计算题15. (2018重庆一中一模)小渝同学体重为600 N，正方体M的边长为0.2 m，重为150 N.(1)当他站在水平地面上时，对地面的压强为1.5×104 Pa，求小渝双脚的面积是多少？(2)小渝同学用如图所示杠杆AB提升物体M，当物体M对地面的压强为0时，物体M没有离开地面，且杠杆保持水平位置平衡，已知OB＝3OA.求此时人对绳子的拉力？第15题图答案1. C2. D 【解析】要把竹竿尽可能深地插入湖底淤泥，在其他条件相同的情况下，应使动力臂最大(渔民离支点的距离)，由图可知，D中动力臂最大，效果最好．故选D.3. C 【解析】踮脚运动的基本模型是杠杆，脚掌与地面接触的地方是支点，阻力即人的重力，作用点在脚掌中心，而动力在脚踝附近，动力臂大于阻力臂，是省力杠杆．故选C.4. B 【解析】杠杆缓慢由A 到B 的过程中，动力臂OA 的长度没有变化，阻力G 的大小没有变化，而阻力臂L 却逐渐增大；由杠杆的平衡条件知：F·OA＝G·L，当OA 、G 不变时，L 越大，那么F 越大，因此拉力F 在这个过程中逐渐变大．并且动力臂始终大于阻力臂，这一过程中杠杆始终是省力杠杆．故选B.5. C 【解析】设一个钩码的重为G ，一个小格的长度为L ，则原来杠杆：3G×2L ＝2G×3L，处于平衡状态，现在在两侧各增加一个钩码后，左边＝4G×2L，右边＝3G×3L，右边的力和力臂的乘积大，杠杆不再平衡，并且右端下降．故选C.6. D 【解析】OA ＝2 cm×4＝8 cm ＝0.08 m ，由于30°所对的直角边等于斜边的一半，所以动力臂l 1＝12OA ＝12×0.08 m ＝0.04 m ，A 错误；阻力臂l 2＝2 cm×3＝6 cm ＝0.06 m ＞l 1，所以为费力杠杆，B 错误；从图中可直接读出弹簧测力计的示数为3 N ，C 错误；由杠杆平衡条件得，钩码的总重G ＝F 2＝F 1l 1l 2＝3 N ×0.04 m0.06 m＝2 N, D 正确．故选D.7. C 【解析】根据杠杆平衡条件得F A ×OA ＝F B ×OB ，由F B ＝1 N ，OA ∶OB ＝1∶2，即：F A ×1＝1 N×2，解得：F A ＝2 N ；此时合金球受到竖直向上的拉力、竖直向上的浮力和竖直向下的重力，则合金所受的浮力F 浮＝G －F A ＝mg －F A ＝0.3 kg×10 N/kg－2 N ＝1 N ，此时合金球排开液体的体积V 排＝F 浮ρ水g ＝1 N 1×103kg/m 3×10 N/kg＝1×10－4 m 3，故该合金球的体积V 球＝3×1×10－4 m 3＝3×10－4 m 3，故A 错误；合金球实心部分的体积V 实＝m 球ρ合金＝0.3 kg 3×103 kg/m 3＝1×10－4 m 3，故该合金球空心部分的体积V 空＝V 球－V 实＝3×10－4 m 3－1×10－4 m 3＝2×10－4 m 3，故B 错误；该合金球浸入水中，容器中液面升高的高度为Δh ＝V 排S 容＝1×10－4m 3100×10－4 m2＝1×10－2m ，则容器底部增加的压强Δp ＝ρ水g Δh ＝1×103 kg/m 3×10 N/kg ×1×10－2m ＝100 Pa ，故C 正确；由阿基米德原理可知：该合金球排开水的重力G 排＝F 浮＝1 N ，故D 错误．故选C. 8. 费力 F 1L 1＝F 2L 2 【解析】运动员在使用赛艇桨的过程中，动力臂小于阻力臂，属于费力杠杆；杠杆的平衡条件是：F 1L 1＝F 2L 2.9. 6 省力 【解析】由图可知动力臂是阻力臂的2倍，根据杠杆平衡条件F 1L 1＝F 2L 2，知动力是阻力的12，即阻力是动力的二倍，为6 N ，而阻力的大小等于物体的重力，所以物体的重力为6 N ；动力臂大于阻力臂，所以此杠杆是省力杠杆．10. 2.5×1041.25×104【解析】大气对报纸上表面的压力为F 上压＝pS ＝1.0×105Pa ×0.25 m 2＝2.5×104N ；要将报纸掀开，则薄木尺对报纸向上的力的大小就等于大气对报纸上表面向下的压力；设杠杆的总长度为L ，O 为支点，则根据杠杆平衡条件得：F ×23L ＝F 上压×13L ，代入数值得F ×23L ＝2.5×104N ×13L ，解得F＝1.25×104 N.11. 如答图所示第11题答图12. 如答图所示第12题答图13. 如答图所示第13题答图14. (1)左水平(2)没有进行多次实验，结论不具有普遍性 (3)一便于测量力臂【解析】(1)在调节杠杆平衡时，若杠杆右端低左端高，要使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向左调节；(2)根据仅有的一次实验数据总结实验结论是不合理的，因为一次实验具有偶然性，要多进行几次实验，使结论具有普遍性；(3)力臂等于支点到力的作用线的距离；当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来；若弹簧测力计倾斜拉，力的方向与杠杆不垂直，力臂不能从杠杆标尺刻度上直接读出来；因此第一种实验方案更方便.15. 解：(1)S＝Fp＝Gp＝600 N1.5×104 Pa＝4×10－2 m2(2)M对地面的压力为0时，杠杆B点所受的拉力F2＝G M＝150 N，根据杠杆平衡条件可知：F1×OA＝F2×OB，又由于OB＝3OA，所以F1＝3F2＝3×150 N＝450 N2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2024年中考物理知识梳理及训练—简单机械（含解析）一、杠杆1.杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

2.描述杠杆特征的五个要素以用撬棒撬物体为例进行分析讲解。

（1）描述杠杆的“五要素”①支点：杠杆绕着转动的点O；②动力：使杠杆转动的力F1；③阻力：阻碍杠杆转动的力F2；④动力臂：从支点到动力作用线的距离l1；⑤阻力臂：从支点到阻力作用线的距离l2。

注意：“力的作用线”是指过力的作用点沿力的方向所画的直线，不是支点到作用点的距离。

（2）透析杠杆五要素①支点：一定在杠杆上，可以在杠杆的一端，也可以在杠杆的其他位置；同一杠杆，使用方法不同，支点位置可能改变。

（以上均选填“一定”或“可能”）②动力与阻力：作用点一定在杠杆上（选填“一定”或“可能”），分别使杠杆向相反方向转动（选填“相反”或“相同”），动力和阻力是相对的，一般把人对杠杆施加的作用力称为动力。

③力臂：是支点到力的作用线的距离，不是支点到作用点的距离；力臂不一定在杠杆上（选填“一定”或“不一定”），如图中l 1、l 2；若力的作用线过支点，则力臂为0。

（3）力臂的画法步骤画法图示第一步：确定支点O假设杠杆转动，杠杆上相对静止的点即为支点第二步：确定动力和阻力的作用线从动力、阻力作用点沿力的方向(或反方向)分别画直线，即为动力、阻力的作用线第三步：画出动力臂和阻力臂从支点向力的作用线作垂线，支点到垂足间的距离为力臂二、杠杆的平衡条件1.杠杆平衡当杠杆在动力和阻力的作用下静止或匀速转动时，我们就说杠杆平衡了。

2.杠杆的平衡条件（1）杠杆平衡时，动力×动力臂＝阻力×阻力臂公式表示：F 1L 1=F 2L 2，这就是阿基米德发现的杠杆原理。

（2）注意：①杠杆是否平衡，取决于力和力臂的乘积；若乘积相等就平衡，否则沿着乘积大的那端转动。

②注意单位统一：在应用杠杆平衡条件时动力和阻力的单位要统一（单位用N ），动力臂和阻力臂的单位也要统一（单位用m 或cm ）。

备战2023中考物理重庆市-2022年中考物理真题简单机械及机械效率训练一、单选题1．（2022·西藏·统考中考真题）杠杆在生活中无处不在，下图所示工具在使用过程中属于费力杠杆的是（）A．铁皮剪B．定滑轮C．钳子D．船桨2．（2022·山东淄博·统考中考真题）如图是某小区使用的一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖，非常方便、卫生。

下列说法正确的是（）A．装置中的滑轮是动滑轮B．装置中的滑轮改变了力的方向C．绳子拉起桶盖时，桶盖可视为费力杠杆D．蓝色垃圾桶看起来是蓝色，是因为它吸收蓝光3．（2022·山东滨州·统考中考真题）司马迁在《史记》中有壮丽辉煌的咸阳宫的描述。

如图是我们的祖先在建造宫殿时利用木棒搬动巨大木料的情景。

他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，以便将其移到其它地方。

以下分析不正确的是（）A．通过横杆、支架等，将巨木的一端抬起是使用了杠杆B．人越靠近横杆的右端，会更省力的抬起巨木的一端C．将巨木的一端抬起，垫上圆木是为了减小摩擦D．支架下端垫有底面积较大的石块，是为了增大支架对地面的压强4．（2022·山东威海·统考中考真题）如图所示，为了把两件相同货物搬运到汽车上，工人用相同材质的木板搭建了AB、CD两个斜面，用沿斜面向上的力将其中一件货物从斜面AB的底端匀速推到顶端，另一件货物用同样的方法沿斜面CD搬运。

下列说法正确的是（）A．沿斜面AB推动更省力B．沿斜面CD推动，工人克服货物重力做的功更多C．无论利用哪个斜面，工人克服货物重力做功的功率一定相同D．沿斜面推动货物的过程中，货物的机械能增大5．（2022·甘肃兰州·统考中考真题）如图所示，斜面长10m，高4m。

用平行于斜面F=50N的拉力，将重100N的物体，从斜面的底端匀速拉到顶端。

在此过程中，下列说法正确的是（）A．利用此装置既可以省力，也可以省功B．物体受到的摩擦力为50N C．对物体所做的有用功为500J D．该斜面的机械效率为80% 6．（2022·广西桂林·统考中考真题）下列办法中，能提高如图滑轮组机械效率的是（）A．增大摩擦B．增大定滑轮重力C．增大动滑轮重力D．增大被提升物体重力7．（2022·黑龙江哈尔滨·统考中考真题）如图所示，用一个动滑轮把重100N 的沙袋从地面匀速提到6m高的楼上，所用拉力60N（绳重和摩擦不计），下列说法正确的是（）A．动滑轮重40NB．绳子自由端通过的距离为12mC．拉力做的有用功为720JD．动滑轮的机械效率为8.3%二、多选题8．（2022·山东潍坊·统考中考真题）图甲所示为工人师傅乘坐吊篮在高空粉刷楼体外墙的情景，吊篮可在电动机的作用下实现升降，其简化结构原理如图乙所示。

2024年中考物理复习专题：简单机械(杠杆)一、单选题1．下图中使用的工具，属于省力杠杆的是（ ） A ． 钓鱼竿 B ． 船桨 C ．镊子 D ． 钳子2．如图所示，轻质T 形架ABO 可绕过O 点且垂直于纸面的轴自由转动，现在其A 端和B 端分别施以力1F 和2F ，它们的方向如图所示，则关于这两个力产生的转动效果，正确的是（ ）A ．都会引起T 形架顺时针方向转动B ．都会引起T 形架逆时针方向转动C ．1F 引起T 形架顺时针方向转动，2F 引起T 形架逆时针方向转动D ．1F 引起T 形架逆时针方向转动，2F 引起T 形架顺时针方向转动3．如图所示，下列物品中属于省力杠杆的是（ ）A ． 钢丝钳B ． 筷子C ． 镊子D ． 钓鱼竿4．下列工具在正常使用的过程中，属于费力杠杆的是（）A．开啤酒瓶盖的起子B．剪铁丝的钳子C．用镊子夹取砝码D．用撬棒撬石头5．如图所示，直杆OA可绕O点转动，直杆下端挂一重物G。

现用一个始终跟直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，在转动过程中这个直杆和动力F力臂的变化是（）A．F的力臂逐渐变大B．F的力臂逐渐变小C．直杆先是费力杠杆，后是省力杠杆D．直杆先是省力杠杆，后是费力杠杆6．自行车的结构和使用中包含许多物理知识，下列说法中正确的是（）A．刹车时，闸皮和车圈间的摩擦是滚动摩擦B．自行车车把上的闸把是费力杠杆C．脚蹬上的花纹可以增大脚和脚蹬之间的摩擦D．自行车的车座做成马鞍形是为了增大压强7．如图中属于费力杠杆的是()A．B．C．D．8．两个力同时作用在杠杆的两端，要使杠杆平衡，则（）A．这两个力的大小必须相等B．这两个力的力臂必须相等C．力臂较长的那个力必须较大D．力臂较长的那个力必须较小9．图所示的四种用具中，正常使用时属于费力杠杆的是（）A．裁纸刀B．食品夹C．瓶盖起子D．核桃夹子10．挚爱劳动是中华民族的传统美德。

如图所示劳动工具属于费力杠杆的是（）A．羊角锤拔钉子B．园艺剪修树枝C．钢丝钳剪铁丝D．扫把打扫卫生二、填空题13．如图所示，物体M是密度为8×103kg/m 3，边长为0.1m的正方体，OAB是一个可以绕着O点在竖直平面内转动的轻质杠杆，AB=2AO，在A点施加竖直向上的拉力F1，使杠杆处于水平平衡状态，此时物体M对水平地面的压强为2000Pa、求：水平地面对物体M的支持力F N= ，作用在A点的拉力F1= 。

第7讲简单机械第一节杠杆玩转重庆10年中考真题(2008～2018)命题点1 杠杆类型的判断1．(2018重庆5题3分)如图所示，使用的杠杆属于费力杠杆的是 ( )命题点2 杠杆相关作图类型一画力臂2．(2018重庆B卷14题(2)1分)如图所示，杠杆OA在动力F的作用下可绕O点转动，请画出动力F的力臂l.第2题图3．(2018重庆A卷14题(2)1分)如图甲所示是生活中常见的壁灯，图乙是根据壁灯建立的杠杆模型．请在图乙中画出并标明电灯受到重力的力臂l.第3题图4．(2008重庆12题2分)在建筑工地上，王师傅想用撬棒将一块大石头挪开．其实撬棒就是一个杠杆，其支点O和受力情况如图所示．请你在图中画出动力F1的力臂l1.根据王师傅使用撬棒的情况，可知此时撬棒是一个______(选填“省力”、“费力”或“等臂”)杠杆．第4题图类型二画最小动力5．(2018重庆A卷14题(1)1分)如图所示，请在A点画出能使杠杆OA在图示位置保持平衡的最小拉力的示意图．第5题图命题点3 杠杆平衡条件及其应用6．(2018重庆A卷19题8分)如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒AB长为3 m，均匀正方体甲的边长为10 cm，物体乙的质量为5.6 kg.当把甲、乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲对地面的压强为3 000 Pa，支点O距A点1.6 m．求：第6题图(1)物体乙受到的重力；(2)物体甲受到的支持力；(3)物体甲的密度．7．(2018重庆A卷19题8分) 图甲是《天工开物》中记载的三千多年前在井上汲水的枯槔，其示意图如图乙．轻质杠杆的支点O距左端l1＝0.5 m，距右端l2＝0.2 m．在杠杆左端悬挂质量为2 kg的物体A，右端挂边长为0.1 m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20 N．求：第7题图(1)此时杠杆左端所受拉力大小为多少牛顿？(2)正方体B的密度为多少千克每立方米？(3)若该处为松软的泥地，能承受的最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？答案1. A2. 如答图所示第2题答图3. 如答图所示第3题答图4. 如答图所示省力第4题答图5. 如答图所示第5题答图6. 解：(1)物体乙受到的重力G乙＝m乙g＝5.6 kg×10 N/kg＝56 N(2分) (2)物体甲的底面积S甲＝a2＝(0.1 m)2＝0.01 m2物体甲对地面的压力F甲＝p甲S甲＝3 000 Pa×0.01 m2＝30 N物体甲受到的支持力F支＝F甲＝30 N(2分)(3)在杠杆AOB中：F B＝G乙＝56 N由F A·OA＝F B·OB得F A＝F B·OBOA＝56 N×（3 m－1.6 m）1.6 m＝49 N(2分)G甲＝F A＋F支＝49 N＋30 N＝79 N物体甲的密度ρ甲＝G甲V甲g ＝79 N（0.1 m）3×10 N/kg＝7.9×103 kg/m3(2分)7. 解：(1)A的重力：G A＝m A g＝2 kg×10 N/kg＝20 N(1分)A受力平衡，绳子对A的拉力大小等于A受到的重力：F1＝G A＝20 N(1分)(2)由杠杆平衡条件F1l1＝F2l2知：右端所受的拉力大小F2＝F1l1l2＝20 N×0.5 m0.2 m＝50 N(1分)B受力平衡：G B＝F支＋F2＝20 N＋50 N＝70 N(1分)由G＝mg得，B的质量为：m B＝G Bg＝70 N10 N/kg＝7 kg据ρ＝mV得，B的密度为：ρ＝m BV＝7 kg（0.1 m）3＝7×103 kg/m3(1分)(3)B受到的地面对它的支持力最大为：F支′＝F压＝pS＝4×103 Pa×(0.1 m)2＝40 N(1分)B受力平衡：F2′＝G B－F支′＝70 N－40 N＝30 N(1分)A的重力最小值为：G最小＝F最小＝F2′l2l1＝30 N×0.2 m0.5 m＝12 N(1分)中考物理模拟试卷一、单选题1．下列关于声现象的说法中错误的是A．发声扬声器旁的烛焰晃动，说明声波能传递能量B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质C．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同D．发声的音叉将乒乓球弹开，说明发声的物体在振动【答案】C【解析】【分析】（1）声音能传递信息和能量；（2）声音的传播需要介质，真空不能传声；（3）音调与发声体的振动频率有关，响度与振幅有关；（4）一切正在发声的物体都在振动．【详解】A. 扬声器发出的声音使蜡焰不停摆动，说明声音能传递能量，故A正确；B. 当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故B正确；C. 瓶内水位越高，质量越大，越难振动，频率越小，音调越低，所以频率不同，音调不同，故C错误；D. 当小球接触到音叉时被弹开，说明发声体在振动，故D正确。

第十三课简单机械第1节杠杆基础知识过关一、杠杆1.定义：在力的作用下能绕着转动的硬棒叫做杠杆。

2.五要素：①：杠杆可以绕其转动的点O；;②：使杠杆转动的力F1；③：阻碍杠杆转动的力F2④动力臂：从支点到的距离，用l1表示；⑤阻力臂：从支点到的距离，用l2表示。

二、杠杆平衡1.内容：杠杆或。

2.探究杠杆的平衡条件：①调节杠杆两端的平衡螺母，使杠杆在不挂钩码时，在水平位置保持水平并静止，达到平衡状态，这样做的目的是；②给杠杆两端挂上不同数量的钩码，移动钩码位置，使杠杆重新在水平位置平衡，这样做的目的是：。

3.平衡条件：动力x动力臂=阻力x阻力臂，表达式：。

三、杠杆的分类杠杆类型力臂关系力的关系特点省力杠杆l1l2F1F2省，距离费力杠杆l1l2F1F2费，距离等臂杠杆l1l2F1F2既不省，也不省高频考点过关考点一：杠杆分类1．（2022•西藏）杠杆在生活中无处不在，如图所示工具在使用过程中属于费力杠杆的是（）A．铁皮剪B．定滑轮C．钳子D．船桨2．（2022•济南）小强开启饮料时，瓶起子可视为一个杠杆，如图所示。

下列各图能正确表示其工作原理的是（）A．B．C．D．3．（2022•淮安）如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（）A．B．C．D．4．（2022•邵阳）某天，“生物”和“物理”两位大师在一起进行体育锻炼。

“生物”大师伸出健硕的手臂对“物理”大师说：“看，我能提起很重的物体哦（如图）！”“物理”大师竖起大拇指说：“真厉害！其实，你的前臂就是物理学中的一根杠杆。

”以下对于这根杠杆在提起重物的过程中，分析合理的是（）A．前臂杠杆的支点O在肘关节处B．肱二头肌给桡骨的力F1是阻力C．重物给前臂的力F2是动力D．前臂是一根省力杠杆5．（2021•河南）如图，工人师傅正在使用一根硬棒撬动石头，使用此硬棒（）A．省力且省距离B．省力但费距离C．费力且费距离D．费力但省距离6.（2021•哈尔滨）如图所示，小明用撬棍向上撬石头，由于动力臂阻力臂，所以撬棍是一个（选填“省力”或“费力”）杠杆。

中考物理总复习《简单机械-杠杆》专项训练题(带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于杠杆的一些说法中，正确的是（）A．杠杆只可以是直的B．动力臂就是支点到动力作用点的距离C．杠杆支点一定在杠杆上D．杠杆的长度等于动力臂与阻力臂之和2．如图所示的简单机械中一定费力的是（）A．钓鱼竿B．撬棒C．羊角锤D．起瓶器3．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终竖直向上的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将（）A．一直是不变的B．一直是变小的C．先变大，后变小D．先变小，后变大4．如图所示，O为杠杆AB的支点，B点挂一重物G，若在A点分别施加F1、F2、F3、F4四个力后杠杆均保持水平位置平衡，则这四个力中最小的是（）A．F1B．F2C．F3D．F45．如图是一种握力计， O 是转轴，弹簧上端固定，下端位置可左右调节。

小明训练握力时感觉太轻松，为增加训练强度，应将弹簧下端由B位置调到（）A．A点B．B 点C．C 点D．O 点6．小明利用如图所示装置“探究杠杆平衡条件”时，在杠杆两侧挂上不同个数的钩码，移动钩码使杠杆在水平位置平衡，这样三次实验后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．下列能帮助他得出正确结论的操作是（）A．去掉一侧钩码，换用弹簧测力计竖直向下拉B．去掉一侧钩码，换用弹簧测力计斜向下拉C．去掉一侧钩码，换用弹簧测力计竖直向上拉D．增加钩码个数，再多次实验使结论更具普遍性7．如图所示，利用杠杆AOC翘起物体M，O为杠杆支点。

现要杠杆处于水平位置平衡，分别从图中a、b、c、d 四个虚线方向单独施加动力作用，下列正确的是（）A．若动力F1作用在A点，则动力臂小于阻力臂B．若动力F1分别作用在B点的两个方向，两次的动力臂相等C．若动力F1作用在C点，动力的方向沿虚线向下D．若动力F1分别作用在A点和C点，两次的动力方向相同8．如图，OAB是杠杆，OA与AB垂直，在O的中点挂一个20N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（）A．该杠杆一定是省力杠杆B．该杠杆一定是费力杠杆C．作用点在B点的最小动力等于10N D．作用点在B点的最小动力小于10N二、填空题9．用如图所示的“开瓶起子”开瓶盖，A、B两点中点是支点，开瓶盖时在C点处施加(选填“向上”或“向下”)的力。
