汽车驱动桥维修技术标准一、前言汽车驱动桥作为汽车动力传输系统的重要组成部分，其性能和可靠性直接影响着整车的行驶稳定性和安全性。
对汽车驱动桥的维修技术进行标准化管理十分重要。
本标准旨在规范汽车驱动桥的维修技术，保障汽车行驶安全和可靠性。
二、故障诊断1. 检查传动轴、万向节、差速器等传动部件的工作状况，排除传动系统异响、抖动等故障。
2. 对驱动桥齿轮、轴承进行检查，发现异常磨损、断裂等情况及时处理。
3. 检查驱动桥油封、轴承密封情况，排查漏油、渗油等情况。
三、拆装维修1. 在拆卸驱动桥前，应先清洗干净表面，避免污染零件。
2. 拆卸时应根据技术要求使用适当工具，并依照拆卸顺序进行操作。
3. 拆卸后的零部件应进行清洗、检查、测量尺寸，以确认零件是否达到报废标准。
4. 再装配时，应按照技术要求进行定位、调整，确保各零部件间的配合间隙符合要求。
四、调试检查1. 组装完成后，应进行转向试验，检查驱动桥运转是否平稳、无噪音。
2. 进行行驶试验，检查传动系统工作是否正常、无异响、抖动等现象。
3. 检查驱动桥油封、轴承密封情况，验证是否存在漏油、渗油等情况。
五、保养维护1. 定期更换驱动桥油，保证油品清洁，防止杂质对传动部件的损害。
2. 定期检查传动轴、万向节、差速器等传动部件的工作状况，及时更换磨损零件。
3. 定期检查驱动桥轴承、油封情况，保证密封性能，避免漏油、渗油。
六、安全注意事项1. 在维修过程中应确保车辆牢固支撑，保证维修人员安全。
2. 使用适当的防护装备，防止液体溅射或尘埃吸入对人体造成伤害。
3. 严格按照维修手册和标准操作流程，避免操作失误导致事故发生。
七、结语本标准制定了关于汽车驱动桥维修技术的具体要求和操作流程，旨在规范驱动桥维修活动，提升汽车维修技术水平，保障车辆行驶安全和可靠性。
标准实施后，需要不断总结经验，及时更新技术，确保标准的持续有效性。
模块一：汽车传动系统课题三：驱动桥的故障诊断与维修一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、EQ1090驱动桥一套3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：对普桑用主减速器的调整进行提问，由调整总结导入新课题三、授课内容：<一>、调整总结：对于准双曲面锥齿轮，啮合印痕的调整是通过移动主动锥齿轮，啮合间隙的调整是移动从动锥齿轮。
如桑塔纳2000和EQ1090的主减速器。

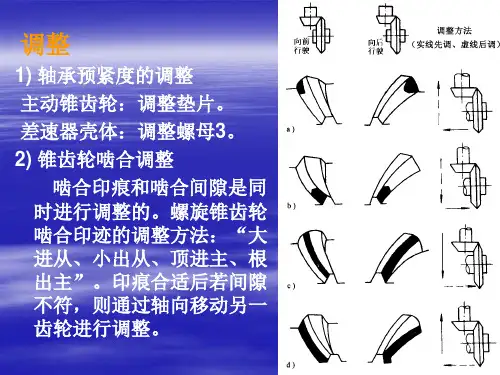

对于螺旋锥齿轮，啮合印痕的调整是按照“大进从、小出从、顶进主、根出主”方法进行，啮合印痕合适后若间隙不符，则通过轴向移动另一锥齿轮进行调整。
主减速器调整注意事项：1) 要先进行轴承预紧度的调整，再进行锥齿轮啮合的调整。
2) 锥齿轮啮合调整时，啮合印痕首要，啮合间隙次要，否则将加剧齿轮磨损。
但当啮合间隙超过规定时，应成对更换。
<二>、故障诊断与维修：一、过热1．现象：汽车行驶一段里程后，用手探试驱动桥壳中部或主减速器壳，有无法忍受的烫手感觉。
2．原因(1)齿轮油变质、油量不足或牌号不符合要求；(2)轴承调整过紧；(3)齿轮啮合间隙和行星齿轮与半轴齿轮啮合间隙调整太小；(4)推力垫片与主减速器从动齿轮背隙过小；(5)油封过紧和各运动副、轴承润滑不良而产生干(或半干)摩擦。
3．故障诊断与排除方法检查驱动桥中各部分受热情况：1)局部过热(1)油封处过热，则故障由油封过紧引起；(2)轴承处过热，则故障由轴承损坏或调整不当引起；(3)油封和轴承处均不过热，则故障由推力垫片与主减速器从动齿轮背隙过小引起。
2)普遍过热(1)检查齿轮油油面高度：油面太低，则故障由齿轮油油量不足引起；否则检查齿轮油规格、粘度或润滑性能。
(2)检查结果不符合要求，则故障由齿轮油变质或规格不符引起；否则检查主减速器齿轮啮合间隙的大小。
重汽斯太尔驱动后桥的使用与保养及常见故障排除（第二篇）————驱动后桥的常见故障诊断驱动后桥常见故障有如下几种：1、漏油驱动后桥漏油有几个明显的部位。
中央减速器一般漏油的部位常发生在输入轴处，这一般是输人轴(主动齿轮轴)油封损坏或磨损，或是油封弹簧松驰。
在维修时应注意，如果是油封外圈处向外漏油，则说明是油封外圈与外壳配合松旷。
在重新装配时应将油封外圈及外壳油封座孔清洗干净，在油封外圈处涂抹乐泰603固持胶将油封打人油封座孔。
如果油封完好无损，仍然漏油严重则应检查桥壳的通气装置(应经常检查)。
如果通气口被油污堵塞，运转中桥壳产生的热量使空气压力增加，从而迫使润滑油向外排泄。
这往往是不被人注意的问题。
轮鼓甩油要检查三个部位，轮鼓与行星架轴头的“0”型密封圈、轮鼓油封座与桥壳轴管间的“O”型密封圈和轮鼓油封。
一般来说轮鼓油封漏油的可能性较多。
在重新安装轮鼓油密封时应注意，轮鼓有两个尺寸完全相同、但材质不同的油封，一般应将有黄色标记、或有刻记的油封装在里侧，而将另外一个油封装到外侧。
如果油封外圈与轮鼓油封座孔配合松旷时，可在油封外圈涂抹乐泰603圆柱固持胶。
如果是轴头端盖向外漏油，说明端盖与行星轮架接触面不密封，端盖与轴头端面是无垫联接，可拆卸后将端盖与星行架端面清理干净，然后涂抹乐泰587密封胶重新装配。
涂胶时应在联接表面涂抹不间断的胶条。
如果经常发现桥壳的通风孔向外排油，而轮边减速器经常缺油，一般采说是半轴油封方向装反或者损坏。
轴头甩油的后果往往使制动摩擦片和制动鼓上沾有油痕，造成制动失灵的后果。
2、轮鼓发热轮鼓发热一般是轮鼓轴承预紧力过大，这一般发生在保养之后。
在保养中没有按照规定要求扭紧轴头花帽，轴头花帽扭紧力矩过大使轴承的预紧力过大所致。
应当按规定要求重新装配轮鼓。
轮鼓轴承变形。
损坏当然也造成轮轴过热。
3、制动鼓发热造成制动鼓过热的因素较多，有制动机械部分的问题，也有制动控制气路系统的问题。
首先应注意检查在制动后，制动分室是否能迅速回位。
驱动桥常见故障的原因分析及排除郝伟【摘要】汽车驱动桥是汽车底盘传动系的主要总成之一，在工作中承受着巨大的转矩和动负荷。
经长期使用后，技术状况会发生变化，从而影响发动机的动力传递，降低传动效率。
驱动桥常见的故障有：驱动桥过热、驱动桥漏油和驱动桥异响等，本文对驱动桥的常见故障进行分析，并提出故障排除的具体措施。
【期刊名称】《甘肃科技纵横》【年(卷),期】2012(041)003【总页数】3页(P27-28,42)【关键词】驱动桥;原因分析;故障排除【作者】郝伟【作者单位】广东机电职业技术学院,广东广州510515【正文语种】中文【中图分类】U463.218汽车驱动桥是汽车传动的重要组成部分。
驱动桥结构虽然比较简单，但是发生故障的现象及原因却是复杂多变的，为了能够快捷准确地排除故障，因此，在行车中应注意检查，及时诊断、及时排除。
驱动桥的主减速器、差速器、半轴、桥壳和油封等长期承受冲击载荷，使各配合副加剧磨损，导致驱动桥出现故障。
驱动桥常见故障有：过热、漏油和异响等故障。
1 驱动桥过热1.1 故障现象汽车行驶一定里程后，驱动桥内的运动机件作相对滑动摩擦，因而产生一定的温度。
用手试探触摸驱动桥壳中部，若有无法忍受的烫手感觉，即视为过热。
1.2 故障原因分析驱动壳内的传动机件主要有主减速器、差速器等。
主减速器和差速器连在一起，这些机件工作时都存在相对滑动摩擦。
正常情况下，驱动桥内相对运动的配合机件表面应有一层润滑油膜作为介质，以防两机件金属面直接接触即干摩擦。
这不仅延缓了机件的磨损，也减少摩擦产生的热量，并且还能将机件摩擦产生的热量带走散发，使驱动桥温度处于正常的温度。
否则，将会使驱动桥内的两配合件在相对运动时，因缺乏润滑油而产生半干摩擦或干摩擦，摩擦系数增大，摩擦力也相应增大，温度升高。
同时因缺乏润滑油造成散热不良，机件温度散发不出去而积聚，机件运动速度越高，时间越长，则温度越高。
由此可见，驱动桥主传动部分过热，是因两相对运动的机件工作表面发生干摩擦所致。
40 技术纵横轻型汽车技术2020(7)使用与维修汽车驱动桥典型故障的诊断与排除方法秦世军(上汽大通汽车有限公司南京分公司）摘要：驱动桥是位于传动系统末端能改变来自变速器的转速和扭矩，并将它 们传递给驱动轮的机构。
随着驱动桥的不断发展，其特性也不断的被完善;但是驱动桥在使用过程中仍会出现诸多的质量问题，这些质量问题需要分析者清楚的了解驱动桥的基本结构和工作原理。
本文主要论述汽车驱动桥典型的故障问题及分析处理方法。
关键词：驱动桥故障排除方法1引言近十几年来，我国汽车行业发展迅猛。
汽车行 业的崛起带动了零部件行业的发展，作为汽车核 心零部件之一的汽车驱动桥也得到了突飞猛进的 发展，各驱动桥供应商在研发和生产过程中基本 上行程了专业化、系列化、批量化的局面。
故在驱 动桥的使用过程中会出现各类质量问题。
本文介 绍了驱动桥典型故障及分析方法，已达到汽车性 能更加稳定。
2驱动桥典型故障的诊断与排除方法2.1驱动桥主减速器故障2.1.1主减速器早期损坏主减速器是驱动桥的心脏，其早期损坏将严 重影响驱动桥的使用寿命，其早期损坏的形式主 要有:齿轮副早期磨损、齿轮断裂、主动齿轮轴承 早期损坏等。
1)齿轮副早期磨损(1)齿轮啮合间隙偏大或偏小都会造成齿轮 副的早期磨损。
(2) 轴承的预紧力过大或过小，预紧力过大时，影响传动效率，使轴承过热，缩短寿命;预紧力过小时，使齿轮的啮合状况变坏,接触应力增大，导致齿轮副的早期磨损。
(3) 未按规定加注齿轮油。
主减速器必须按规 定加注齿轮油，保证齿轮的正常润滑，否则，在汽车行驶极短里程后，齿面就会因润滑不良而造成点蚀、结和急剧磨损。
(4) 被动齿轮因锁紧调整螺母松动而产生偏 移。
调整螺母松动，造成被动齿轮偏移，啮合间隙变大，使齿轮副早期磨损。
2) 齿轮断裂(1)齿轮啮合间隙太大。
当齿轮啮合间隙太大 而未及时调整时，使主被动齿轮在啮合过程中产生冲击，从而使齿轮断裂。
(2) 主动齿轮轴承或差速器轴承损坏。
汽车驱动桥几种常见的故障诊断与排除
汽车驱动桥的作用是将万向传动装置传来的动力折过90°角，改变力的传递方向，并由主减速器降低转速，增大转矩后，经差速器分配给左右半轴和驱动轮。
汽车驱动桥有：驱动桥过热、驱动桥漏油、驱动桥异响等几种常见故障，下面是他的诊断与排除：
★驱动桥异响的故障诊断与排除
A、故障现象
1）、行驶时驱动桥有异响，滑档滑行时异响减弱或消失。
2）、行驶时驱动桥有异响，滑档滑行时亦有异响。
3）、直线行驶是无异响，当汽车转弯时驱动桥处有异响。
4）、当车上坡或下坡时后桥有异响，或上、下坡时驱动桥都有异响。
5)、车轮有运转噪声或沉重的异响。
B、驱动桥异响的故障原因
1)、锥和圆柱主、从动齿轮、行星齿轮、半轴齿轮齿合间隙过大；半轴齿轮花键槽与半轴的配合松旷；主、从动锥齿轮齿合不良；圆锥和圆柱主、从动齿轮齿合间隙不均；齿轮齿面损伤或齿轮折断。
2)、主动锥齿轮轴承松旷；主动圆柱齿轮轴承松旷；差速器圆锥滚子轴承松旷；后桥中某个轴承由于预紧力过大，导致间隙过小；主、从动锥出轮调整不当，间隙过小。
3)、差速器行星齿轮与半轴齿轮不匹配，使其齿合不良；行星齿轮、半轴齿轮磨损或折断；差速器十字轴轴颈磨损；行星齿轮支承垫圈磨薄；行星齿轮与差速器十字轴卡滞或匹配不当（如行星齿轮支承垫圈过厚），使行星齿轮转动困难；减速器从动齿轮与差速器壳的紧固铆钉松动。
4)、驱动桥某一部位的齿轮齿合间隙过小，导致汽车上坡时发声响；后桥某一部位的齿轮齿合间隙过大，导致汽车下坡时发声响；后桥某一部位的齿轮齿合印痕不当或齿轮轴支承轴承松旷，导致汽车上、下坡时都发声响。
5)、轮轮毂轴承损坏，轴承外圈松动；制动鼓里面有异物；车轮轮毂破碎；车轮轮辋轮胎螺栓孔磨损过大，使轮辋固定不牢。
C、驱动桥异响的故障诊断
驱动桥异响
•故障现象：
驱动桥在汽车不同的行驶工况下发出非正常响声
•（1）主减速器主、从动齿轮，行星齿轮和半轴齿轮等啮合间隙过大或过小，应予调整。
•（2）半轴齿轮与半轴的花键配合、差速器壳与十字轴配合、行星齿轮孔与十字轴配合松旷，应予调整。
•（3）主、从动齿轮印痕不符合要求，应予调整。
•（4）主、从动齿轮，行星齿轮和半轴齿轮的齿面磨损严重，轮齿折断、变形或未成对更换，应予更换。
•（5）润滑油量不足，牌号不符，变质或有杂物，应更换正确的润滑油，并调整到规定高度。
•（6）圆锥滚子轴承预紧度调整不当，应予调整。
•（7）驱动桥壳体、主动齿轮紧固螺母或从动齿轮连接螺钉松动，应予紧固或更换等。
•（8）带电控防滑差速器的车辆，因某种原因（如左右侧轮胎大小相差较大）防滑差速器不断调整，从而导致异响。
应找出原因，予以排除。
