气力输灰系统

气力输灰系统系统特点描述：气力输送系统采用正压浓相输送（下引式），该系统配备有较为先进的微动料位计、往复逆止式耐磨流化装置、输灰系统管道混合器及料位控制连续输灰控制系统，具有输送距离长、节能高效、经济安全等显著优点，系统特点分述如下：1、系统配置简洁，投资少1.1系统转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1台出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点，系统利用高精度微动料位计根据灰库料位高度控制输灰系统启停，可以实现高效率连续输灰。

1.2微动料位计具有安装方便、节约安装空间，可根据现场实际情况调整料位检测高度，并且不受粉尘、颗粒、湿度、温度、压力变化的影响，特殊组合密封可保证长周期平稳运行，工作原理简单，信号稳定不需要特殊维护，适应多种工况。

2、系统输送浓度高，能耗少2.1系统的输送原理为正压浓相输送，物料在输送过程中始终保持较高的浓度，利用高效率往复逆止式耐磨流化装置依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。

2.2往复逆止式耐磨流化装置可以满足输灰气源压力与流量且流化效果较好，在远距离输灰管道上不需要安装补气装置，大大减少用气量，降低能耗。

3、管道流速低，磨损小3.1系统采用高性能输灰系统管道混合器，使输灰管道内流速较低，一般初速为3～4m/s，输送距离在1000米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低，适合长距离输送。

3.2输灰系统管道混合器生产成本低、混合效果好、耐磨蚀、能耗较小，无需再增加辅助动力，使输送物料流速更为合理。

可以有效解决现有气力输灰系统输灰管道输灰性能差、输灰管道底部磨蚀严重、使用寿命短、能耗大的问题。

4、系统技术全面，应用范围广4.1系统可根据不同的原始条件如出力、输送距离、物料的特性（密度、温度等）选用不同的设备配置，我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。

气力输灰系统培训课件气力输灰系统培训课件随着工业技术的不断发展，气力输灰系统在许多工业领域中得到了广泛应用。

它是一种通过气流将固体颗粒从一个地方输送到另一个地方的系统。

在本次培训课件中，我们将深入了解气力输灰系统的工作原理、组成部分以及操作维护等方面的知识。

一、气力输灰系统的工作原理气力输灰系统的工作原理基于气力输送的概念。

它利用高速气流将固体颗粒从一处吹送到另一处，实现输送的目的。

其工作原理可以概括为以下几个步骤：1. 气流生成：气力输灰系统中的气流是通过压缩空气产生的。

压缩空气经过气体处理设备，去除其中的水分和杂质，然后进入气流发生器。

2. 固体颗粒装载：固体颗粒通常储存在一个装载仓中。

当气流通过装载仓时，固体颗粒会被带起并混合在气流中。

3. 输送管道：气流和固体颗粒的混合物通过输送管道输送到目标位置。

输送管道通常是由耐磨材料制成，以防止颗粒的磨损和堵塞。

4. 分离和收集：在目标位置，气流和固体颗粒被分离。

气流经过分离装置，被排出到大气中，而固体颗粒则被收集起来。

二、气力输灰系统的组成部分气力输灰系统由多个组成部分组成，每个部分都扮演着重要的角色。

以下是常见的组成部分：1. 压缩空气系统：压缩空气系统是气力输灰系统的核心部分。

它包括压缩机、气体处理设备和气流发生器等。

压缩机负责产生高压气体，气体处理设备用于去除水分和杂质，气流发生器则将压缩空气转化为高速气流。

2. 装载仓：装载仓用于储存固体颗粒。

它通常具有一定的容量，并通过传送装置将颗粒送入气流中。

3. 输送管道：输送管道是将气流和固体颗粒输送到目标位置的通道。

它通常由耐磨材料制成，以确保系统的稳定运行。

4. 分离装置：分离装置用于将气流和固体颗粒分离。

常见的分离装置包括旋风分离器和过滤器等。

5. 控制系统：控制系统用于监控和控制气力输灰系统的运行。

它可以实现自动化操作，提高系统的效率和稳定性。

三、气力输灰系统的操作维护气力输灰系统的操作维护是保证系统正常运行的关键。

气力输灰系统方案资料概述：一个气力输灰系统用于将灰尘和颗粒物从一个地方输送到另一个地方，通常在工业生产过程中使用。

本方案资料将介绍气力输灰系统的原理、组成部分以及其工作原理。

系统原理：气力输灰系统基于气力输送的原理进行工作。

通过将气体（通常是空气或氮气）注入输灰管道，形成一股气流，将灰尘和颗粒物带动并输送到目标地点。

这种原理具有输送距离远、输送能力大以及灰尘污染小等特点。

组成部分：气力输灰系统包括以下几个主要组成部分：1. 输灰管道：输灰管道是输送灰尘和颗粒物的通道，通常由耐磨、耐腐蚀的材料制成。

2. 预处理设备：预处理设备用于对输送物料进行处理，例如过滤、干燥等，以防止堵塞输灰管道。

3. 输灰风机：输灰风机负责产生气流，将灰尘和颗粒物带动并输送到目标地点。

4. 接收设备：接收设备用于接收输送的灰尘和颗粒物，并进一步处理，例如分离、储存等。

工作原理：气力输灰系统的工作原理如下：1. 根据需求，将输送物料置于预处理设备中进行处理，以确保物料质量和流动性。

2. 输灰风机产生气流并通过输灰管道将气流引导到目标地点。

3. 气流的流速与输送物料的粒径和重量有关，需要根据具体情况进行调节，以保证物料的输送效果。

4. 气流带动灰尘和颗粒物沿着输灰管道流动，并到达目标地点的接收设备。

5. 接收设备对输送的灰尘和颗粒物进行进一步处理，例如分离出有价值的物料，并将废料储存或处理掉。

总结：气力输灰系统是一种高效、可靠的灰尘和颗粒物输送方案。

通过合理设计和组装系统的各个组成部分，可以实现长距离、大规模的物料输送，同时最大程度地减少灰尘污染。

在选择和使用气力输灰系统时，需要考虑输送物料的特性以及系统的工作环境等因素。

以上是对气力输灰系统方案的简要介绍和说明，希望对您有所帮助。

（800字以上）。

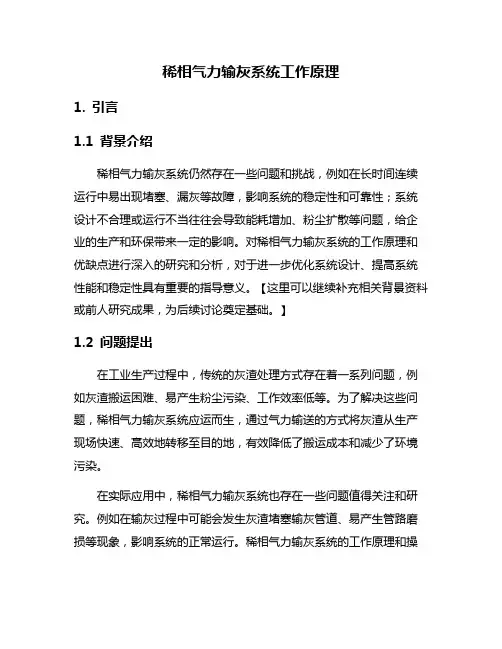

稀相气力输灰系统工作原理1. 引言1.1 背景介绍稀相气力输灰系统仍然存在一些问题和挑战，例如在长时间连续运行中易出现堵塞、漏灰等故障，影响系统的稳定性和可靠性；系统设计不合理或运行不当往往会导致能耗增加、粉尘扩散等问题，给企业的生产和环保带来一定的影响。

对稀相气力输灰系统的工作原理和优缺点进行深入的研究和分析，对于进一步优化系统设计、提高系统性能和稳定性具有重要的指导意义。

【这里可以继续补充相关背景资料或前人研究成果，为后续讨论奠定基础。

】1.2 问题提出在工业生产过程中，传统的灰渣处理方式存在着一系列问题，例如灰渣搬运困难、易产生粉尘污染、工作效率低等。

为了解决这些问题，稀相气力输灰系统应运而生，通过气力输送的方式将灰渣从生产现场快速、高效地转移至目的地，有效降低了搬运成本和减少了环境污染。

在实际应用中，稀相气力输灰系统也存在一些问题值得关注和研究。

例如在输灰过程中可能会发生灰渣堵塞输灰管道、易产生管路磨损等现象，影响系统的正常运行。

稀相气力输灰系统的工作原理和操作方法对操作人员的要求较高，需要具备一定的专业知识和技能，这也给系统的使用和维护带来了一定的挑战。

了解稀相气力输灰系统工作原理及其存在的问题，对于进一步改善系统性能、提高工作效率具有重要意义。

本文将对稀相气力输灰系统进行深入探讨，分析其工作原理、系统组成、工作流程以及优缺点，旨在为相关领域的研究和工程实践提供参考和借鉴。

1.3 研究意义稀相气力输灰系统是一种将固体颗粒物料通过气力输送的新型技术装备，其在工业生产中具有重要的应用价值和广阔的发展前景。

研究稀相气力输灰系统的工作原理及其在实际应用中的表现，对于提高生产效率、降低能耗、改善环境质量具有重要意义。

稀相气力输灰系统可以有效解决传统输灰系统中存在的灰尘污染、能耗高、输送效率低等问题。

通过气力输送，不仅可以降低系统能量消耗，减少粉尘排放对环境的影响，还可以提高输送效率，减少人工干预，降低维护成本，提高设备运行稳定性。

正压浓相气力输灰系统堵管原因及处理方法1. 引言输送和处理粉状物料的过程中，正压浓相气力输灰系统由于其输送距离远、输灰量大等特点，被广泛应用于各种工业领域中。

然而，由于各种原因，该系统在使用过程中也会出现堵管的问题。

本文将从原因、解决方案等方面对正压浓相气力输灰系统的堵管问题进行分析和探讨。

2. 正压浓相气力输灰系统堵管原因2.1. 材料本身的问题粉状物料的粒度、密度、湿度等参数会对正压浓相气力输灰系统堵管产生影响。

如材料粒度不均匀或过细，易产生积堆；材料密度大、湿度高，易黏附在管道内壁上，从而堵塞管道。

2.2. 设备设计与维护不当设备设计与维护不当也会导致正压浓相气力输灰系统堵管。

例如，管道的过弯、过窄，会使气流速度变慢，发生积灰和结块。

同时，管道内不规范的弯头或急弯，会导致方向改变，鼓励积堆。

设备不适当的安装和孔洞位置设置不良，都可能会造成堵塞。

2.3. 操作不当操作不当是正压浓相气力输灰系统堵管的主要原因之一。

例如，过度放置灰杆、压力过高、管道处于长时间的满载状态等情况，都会使管道内灰物积堆、结块，最终导致管道堵塞。

3. 正压浓相气力输灰系统堵管的处理方法3.1. 物料的调整可根据物料的密度、湿度等特性，对其进行调整。

一些松散的物料，可放缓气力输灰的流速，减轻管道内压力，降低物料摩擦产生的热量，从而避免管道内壁的结块。

3.2. 设备的维护对设备的设计、选材、安装等要求，要符合工程设计规范的要求。

提高系统的自清洗能力、改善气力输灰系统的结构、减少卡顿突然性，都是堵管问题的解决方法。

另外，对于设备的返修、清洗、维护等方面，也应该定期进行，以减少管道的堵塞。

3.3. 操作的规范在操作正压浓相气力输灰系统时，应该遵循规范的操作流程，减少管道的满载时间。

调整尽量靠近加料点，并且应该遵循压差和物料输送速度的规定。

需要注意的是，灰料处理应该及时进行，并保持合理的工作条件，避免管道的堵塞。

4. 结论正压浓相气力输灰系统在使用过程中，由于各种原因可能会产生堵管问题。

电厂气力输灰系统常见问题及改进措施一输灰系统常见问题及解决思路一.1 输灰管路漏泄输灰系统管路原设计采用不等管径的100mm的碳钢管，未考虑防磨，在机组投入运行后，煤质灰分较大，偏离设计值，运行中输灰压力一定，为输灰管路堵塞，运行人员被迫减少输灰系统进料阀的下料时间，减少进料量，少量的输灰在高压空气的吹动下，对输灰管路的膨胀节、输灰管路造成严重磨损。

为减少漏泄，专业认真研究分析认为：在当前的煤炭市场情况下，改变煤质适应输灰系统运行是不可能的事情，只有通过对输灰管路的耐磨性改造来适应恶劣的煤质，通过考察认为陶瓷具有良好的磨损性能，并且在当地就可以取材，在生产现场可以加工。

在保证输灰管路通流面积不变的情况下，在碳钢管、膨胀节内衬12.7mm陶瓷，增加输灰管路的耐磨性，经过更换陶瓷管路，输灰管路的漏泄得到了遏制，基本上消除了管路漏泄。

一.2 圆顶阀损坏原设计输灰系统进料阀--圆顶阀球面圆顶由耐磨材料制造，表面进行硬化处理，利用其光滑坚硬的表面，可保证与橡胶密封圈有良好的接触，以保证可靠的密封，当阀门关闭时，密封圈充气实现弹性变形，实现密封。

在实际运行中由于煤质灰分大，坚硬的煤灰颗粒对圆顶阀球面磨损较大，在圆顶阀球面磨出沟痕，运行中在此处产生漏气现象，输灰系统压力不能正常建立，输灰系统不能正常工作。

密封圈损坏原因分析：一.2.1 密封胶圈高温损坏省煤器进料阀密封圈损坏，灰温度高，冷却水压力小，易堵塞，流量不足，导致密封胶圈高温损坏；一.2.2 密封胶圈灰料磨损损坏当半球体旋转到位，密封圈没有充压间隔时，灰中颗粒若积到球体工作面上，密封胶圈充压后密封不严，当进行正压输灰时，浓相灰气混合物漏入磨损胶圈。

一.2.3 杂物导致密封胶圈损坏检修工作后，焊接的焊渣掉落到半球体工作面上引起密封不严，磨损密封圈。

一.2.4 机械卡涩导致损坏气动装置卡涩或半球体机械卡涩时，盘动半球体检查中，若不将密封胶圈内压缩空气排出，半球体会研磨损坏密封胶圈。

电厂除灰培训一浓相气力输灰系统第一节系统概况除灰系统是用来排灰与排渣并将其送往发电厂厂区以外的设备和设施。

它包括清除由锅炉燃烧产生的炉下灰渣，以及经电除尘器、省煤器、空气预热器所收集的飞灰的过程,此外还有磨煤机甩下的石子煤的清除过程,它包括收集、储存、输送、排放处理的方式及其整套设备。

目前，电厂输送灰渣的方法主要有机械输送、水力输送和气力输送三种。

有的电厂采用单一的输送方式，也有一些电厂将不同的输送方式给合起来，但大多数电厂采用水力输送或气力输送方式。

水力输送又称为湿出灰,气力输送又称为干出灰。

炉膛底部的灰渣一般采用湿出灰方式,而除尘器和省煤器灰斗多采用干出灰方式。

魏家崩煤电公司电厂一期工程采用电袋除尘器，每台炉设双室前面2电场,后面3电袋，共设40个灰斗，每个灰斗下对应一台MD输送泵，一、二电场为16台80/8输送泵MD 输送泵，三、四、五布袋为24台4/8MD输送泵。

每台炉省煤器下设6个灰斗，每个灰斗下对应一台3.0/8MD输送泵。

省煤器的干灰输送至渣仓内。

电袋除尘器一电场分为A、B两侧，分别采用4台输送泵串联方式，通过管道将一电场灰输送至粗灰库，并可以切换进入另一粗灰库，一电厂共设2根管道；电袋二电厂分为A、B两侧、分别采用4台输送泵串联方式，通过管道将二电厂灰输送至细灰库，并可以切换进入对应的粗灰库；电袋除尘器布袋一、二、三分别采用八台输送泵串联方式，合并通过一根管道将灰输送至细灰库，并可以切换进入对应粗灰库；每台炉输送设5根灰管。

魏家郎煤电公司电厂一期工程每台炉为一个单元，设一套正压浓相气力输送系统。

采用的是英国克莱德公司的气力除灰技术,主要设备包括输送泵、空压机、气化风机、电加热器、排空过滤器等。

在每个输送泵上方落灰管上设有膨胀节，充分吸收灰斗热位移的膨胀量。

两套飞灰处理系统各自独立，互不影响。

可以同时运行，也可以单独运行。

每一根输灰管道都设有分路阀，输送一电场的粗灰管可以进入任意一座粗灰库，输送二电场、布袋一、二、三干灰的细灰管可以直接进入细灰库，又可进入相应机组的粗灰库，以便于在贮灰库高料位或故障情况下互为备用。

气力输灰系统方案1. 背景介绍气力输灰系统是一种常用的工业灰尘处理技术，适用于煤炭、水泥、冶金等行业中的粉尘处理。

本文将介绍气力输灰系统的基本原理、组成部分以及设计方案。

2. 基本原理气力输灰系统利用气流的动力将灰尘从一个区域输送到另一个区域。

其基本原理是通过风机产生的压缩空气推动灰尘颗粒的运动。

在输灰管道中通过气流的作用，粉尘沿着管道被推送到目标处，并通过分离器将空气和灰尘分离。

3. 组成部分气力输灰系统主要由以下几个组成部分组成：3.1 风机风机是气力输灰系统中的核心设备，负责产生压缩空气。

根据具体需求，风机可以选择离心式或轴流式，以满足系统的风量和压力要求。

3.2 输灰管道输灰管道是连接不同区域的通道，通过气流将灰尘输送到目标处。

输灰管道通常采用耐磨的材料，以抵抗灰尘的磨损。

3.3 分离器分离器用于将输送的气流和灰尘分开。

常见的分离器包括旋风分离器和过滤器。

旋风分离器通过离心力将灰尘颗粒与气流分离，而过滤器则利用滤材将灰尘颗粒滤除。

3.4 控制系统控制系统用于监控和控制气力输灰系统的运行。

通过传感器、开关和电气元件等设备，控制系统可以实时监测系统的压力、温度等参数，并对风机、分离器等设备进行控制。

4. 设计方案针对不同的应用场景和需求，气力输灰系统的设计方案可以有所差异。

以下是一个典型的设计方案：4.1 系统布置将输灰管道按照需要的输送距离和方向进行布置。

同时考虑到系统的安全性和易维护性，应合理设置支撑结构和检修口等。

4.2 风机选型根据预估的风量和压力需求，选择合适的风机。

考虑到系统的稳定性和可靠性，建议选择品牌知名、质量可靠的风机。

4.3 输灰管道设计根据输送的灰尘性质和颗粒大小，选用合适的管道材料和直径。

在设计过程中，要考虑到管道的摩擦损失和噪声控制等因素。

4.4 分离器选择根据灰尘的特性和要求的粉尘收集效率，选择适合的分离器。

旋风分离器适用于灰尘颗粒较大的场景，而过滤器则适用于对细小颗粒要求较高的场景。
