第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。
第7 章标准件与常用件教学要求：在实际的机器或零部件中，应用非常广泛的螺栓、螺钉、螺母、垫圈、键、销、滚动轴承等机件，其结构形状和尺寸都已标准化，故被称为标准件。
在机器的零部件中还有应用较广泛的齿轮、弹簧等零件，它们的部分结构和参数也已经标准化，故被称为常用件。
本章主要介绍标准件和常用件的结构要素、画法、标记等方面的知识。
7.1 螺纹及螺纹紧固件7.1.1 螺纹螺纹是机器或零部件中最为常见的结构，通常有外螺纹与内螺纹之分，在圆柱或圆锥外表面上所形成的螺纹称为外螺纹，在圆柱或圆锥内表面上所形成的螺纹称为内螺纹。
1) 螺纹的形成各种螺纹都是根据螺旋线形成的原理加工而成的，其加工方法很多，根据批量大小而定。
一般在圆柱面上形成的螺纹最为常见，这种螺纹是利用车床切削圆柱体工件，使工件作等速回转运动，车刀作等速直线移动而在工件上加工出螺纹，如图7.1 所示。
当加工较小直径的内螺纹孔时，可以先用钻头钻孔，再用丝锥攻出内螺纹。
(a) (b)(c) (d) (e)图7.1 螺纹的加工(a) 在车床上加工外螺纹；(b) 在车床上加工内螺纹；(c) 手工加工外螺纹；(d) 手工加工内螺纹；(e) 碾压加工原理2) 螺纹的基本要素内、外螺纹是相互成对使用的，只有当内、外螺纹的基本要素完全一致时，才能正常 地旋合，螺纹的基本要素包括：牙型、公称直径、线数、螺距和导程、旋向 5 个。
(1) 牙型。
在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型；牙型上向外凸起的尖顶称为牙顶，向里凹进的槽底称为牙底；相邻两牙侧面间的夹角称为牙型角，如图 7.2 所示。
常见标准螺纹的牙型有三角形、梯形和锯齿形 3 种。
图 7.2 螺纹的牙型(2) 公称直径。
螺纹的直径有大径、中径、小径之分，如图 7.3 所示。
其中大径是指与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体的直径，称为螺纹的最大直径。
小径是指与 外螺纹牙底或内螺纹牙顶相重合的假想圆柱体的直径，称为螺纹的最小直径。
第七章 标准件与常用件 在各种机器设备上，都需要一些应用广泛，需求量大的零件，例如：螺栓、螺钉、螺母、键、轴承等，国家标准对这些零件的结构形式、尺寸规格和技术要求等都有统一的规定，并由专门的工厂大量生产，这类零件称为标准件。
有些零件，如齿轮等其结构形式、尺寸规格只是部分地实现了标准化，这类零件称为常用件。
本章将介绍标准件及常用件的基本知识、规定画法、代号及标注方法。
§7-1 螺纹及其螺纹紧固件一、螺纹螺纹是指在圆柱或圆锥表面上，沿螺旋线所形成的，具有相同断面的连续凸起和沟槽。
在圆柱或圆锥外表面上形成的螺纹，称为外螺纹；在其内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用，可用于各种机械连接，传递运动和动力。

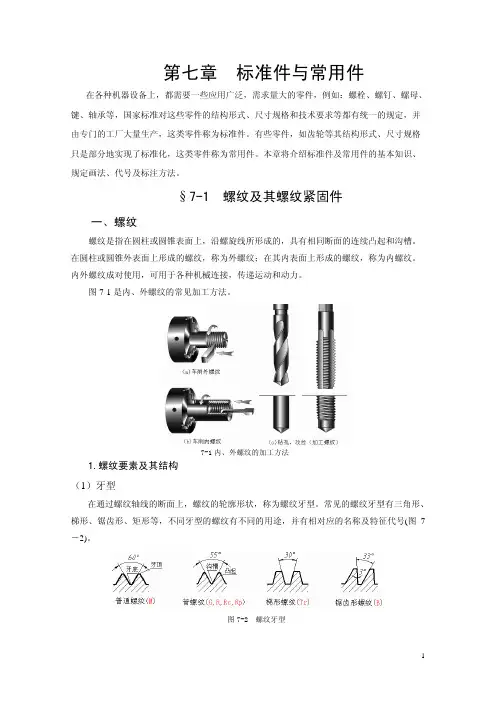

图7-1是内、外螺纹的常见加工方法。
7-1内、外螺纹的加工方法1.螺纹要素及其结构（1）牙型在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙型。
常见的螺纹牙型有三角形、梯形、锯齿形、矩形等，不同牙型的螺纹有不同的用途，并有相对应的名称及特征代号(图7－2)。
图7-2 螺纹牙型（2）螺纹的直径螺纹的直径分为基本大径（外螺纹用d表示，内螺纹用D表示）、基本中径和基本小径（图7-3）。
外螺纹的基本大径和内螺纹的基本小径（即螺纹体上用手摸得着的直径）称为顶径。
螺纹的公称直径为基本大径（管螺纹用尺寸代号表示）图7-3 螺纹的要素（3）线数n螺纹有单线和多线之分。
沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上，且在轴向等距离分布的螺旋线所形成的螺纹，称为多线螺纹(图7-4)。
图7-4 单线螺纹和双线螺纹（4）螺距P和导程Ph相邻两牙在中径线上对应两点间的轴向距离，称为螺距；在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程(图7-4)。
螺距、导程、线数的关系是：导程Ph=螺距P×线数n，对于单线螺纹：导程Ph=螺距P。
（5）旋向螺纹分左旋和右旋两种。
顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时针旋转时旋入的螺纹，称为左旋螺纹(图7-5)。
