KBZ9-400馈电开关原理及维修

收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。

关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。

For personal use only in study and research;not for commercial useKBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件1.1本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

1.2 馈电开关可在下列环境中使用：；；；；；；2、主要技术参数2.1额定电压：1140V 或 660V2.2额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）2.3断路器的极限分断能力：8000A。

2.4断路器分断时间不大于30ms。

2.5短路整定电流值可分别设为开关整定电流的1.6倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于0.1秒。

2.6开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

2.7过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：0.2倍、0.3倍、0.4倍、0.5倍、0.6倍、0.7倍、0.8倍、0.9倍、1.0倍、1.2倍、1.4倍，精度为±8%。

负载电流超过过载电流整定标称值1.1倍时告警，并开始实施反时限延时。

负载电流超过整定值的倍数越大，动作延时越短。

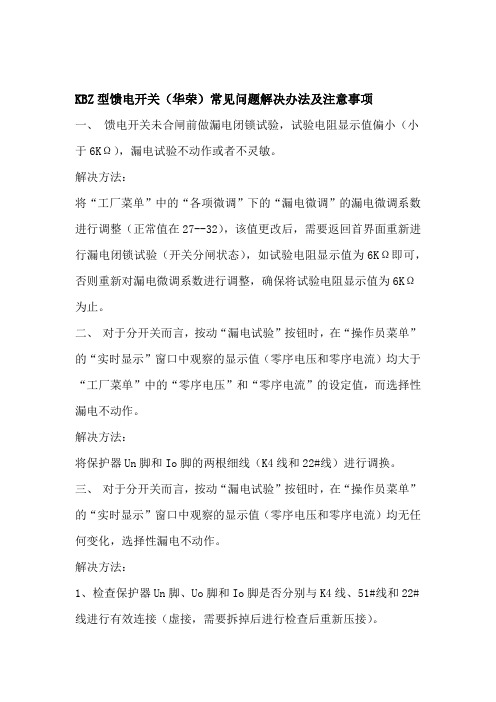

KBZ型馈电开关（华荣）常见问题解决办法及注意事项一、馈电开关未合闸前做漏电闭锁试验，试验电阻显示值偏小（小于6KΩ），漏电试验不动作或者不灵敏。

解决方法：将“工厂菜单”中的“各项微调”下的“漏电微调”的漏电微调系数进行调整（正常值在27--32），该值更改后，需要返回首界面重新进行漏电闭锁试验（开关分闸状态），如试验电阻显示值为6KΩ即可，否则重新对漏电微调系数进行调整，确保将试验电阻显示值为6KΩ为止。

二、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均大于“工厂菜单”中的“零序电压”和“零序电流”的设定值，而选择性漏电不动作。

解决方法：将保护器Un脚和Io脚的两根细线（K4线和22#线）进行调换。

三、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均无任何变化，选择性漏电不动作。

解决方法：1、检查保护器Un脚、Uo脚和Io脚是否分别与K4线、51#线和22#线进行有效连接（虚接，需要拆掉后进行检查后重新压接）。

磁放大器、（三相电抗器、检查零序电压和零序电流的检测元器件、2．零序电流互感器）。

对于三相电抗器而言，三相线分别对中性点（41#线）的电阻值约1.3KΩ左右；对于磁放大器而言，输入端（41#线和39#线）电阻值约200Ω左右，输出端（K4线和49#线）电阻值约3Ω左右；对于零序电流互感器而言，输出（两根细线K4线和22#线）之间的的电阻值约20Ω左右。

四、一台总开关下的每台分开关做选择性漏电试验时，各分开关显示的零序电压值偏小（1.5V以下）。

解决方法：将总开关的组容吸收器的中性点（电阻侧公共点）接地即可。

五、移动变电站下开关上电后，低压侧保护箱显示绝缘值偏低（小于200KΩ）。

解决方法：1、检查下级开关负荷侧绝缘值状况（检查接头状况、主回路是否潮湿、主电缆有无破损、下级开关电源侧有无问题）。

K B Z9-400馈电开关原理及维修简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。

转动外壳上的手柄，带动真空管的闭合与分开。

图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。

当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。

在脱扣线圈的旁边，有一个跳闸螺栓6。

如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。

这时，可以调整这条螺栓。

当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。

这时，也可以通过调整这条螺栓解决问题。

不过调整的方向和合不上闸时调整的方向相反。

机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。

在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。

也就是说，风机开关不启动，其他电气设备的开关不能启动。

为了确保这一功能的实现，便有了“风电闭锁”。

因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。

所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。

风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。

在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。

白色为风机开关的一对“风电闭锁”接点。

在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。

当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。

从而使馈电开关中的A3与A4形成“通路”。

KBZ9型真空馈电开关保护原理及故障浅析0．前言随着国家对中小型煤矿安全管理的不断加强，煤矿机电设备技术水平的不断提高，KBZ9系列矿用隔爆智能型真空馈电开关，作为DW80型馈电开关更新换代产品，在仙亭矿各采区变电所，配电点得到广泛的应用，是矿井低压供电系统主回路合、分和负载发生故障时最重要保护设备之一，由于KBZ9系列开关采用智能保护器，并在矿井使用时间短，所以机电维修人员掌握KBZ9系列开关的保护原理和常见故障准确判断，对矿井安全生产的顺利进行，有着重要的现实意义。

1．KBZ9型开关的产品性能1．1．主要技术性能1．1．1．产品采用手动式真空断路器合分主电路，手动合闸、分励脱扣、欠压脱扣或手动脱扣，具有寿命长，维修量少，工作可靠等特点。

1.1.2保护功能全，具有过载、短路、欠压、失压、三相不平衡、漏电闭锁、瓦斯风电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能，并可外接远方分励脱扣按钮。

1.1.3采用液晶汉显智能保护器，适用范围广、保护精度高。

1.1.4具有故障显示功能。

2.工作原理2.1合闸原理：在合闸前先轻微推动合闸手柄，合上控制电源开关，控制变压器有电，从观察窗能看到保护器有相应的显示(保护器自检)为合闸作好准备。

因断路器为手动合闸式；在合闸前先轻微推动合闸手柄，只需接通控制回路电源即可，不可推动过多否则合不上闸；待保护器显示正常后(有电压显示)，方可合闸。

2.2分闸原理：分闸电动分闸即远方脱扣，也可手动分闸。

3. 漏电保护原理3.1 漏电保护工作原理：当开关拨至总开关时，开关对电源和负载两侧对地绝缘同时进行检测，综合保护器15号脚位经SA-3到接地端→大地→漏电接地电阻→电网线路→三相电抗器SK→电阻R1→综合保护器RJ脚，内部形成回路；当电网绝缘电阻很大时，直流检测所取得信号很小，不足使保护器动作；反之，漏电电阻达到一定程度时，可使综合保护器内继电器动作→YC脱扣线圈得电动作，断路器QF分闸。

KBZ-400真空（智能）馈电开关讲义本开关主要配置：断路器是采用昆山国力的真空管。

智能保护器是我公司与天津河北工业大学共同研发最新一代的保护器，它具有欠压、过载、断相、短路、漏电、漏电闭锁等保护功能。

显示屏是采用全中文汉字液晶实时显示系统电压，三相电流，开关分和闸状态，当供电线路出现故障，显示屏马上显示此故障的名称。

且具有故障记忆保存功能，本保护器的适用范围广，抗干扰能力强，精度高，动作性能准确。

以上的保护功能还具有关掉功能，操作者可根据实际现场使用情况酌情选用关掉功能。

本开关配备标准的RS485通讯接口。

本开关的操作方式：电动合闸，电动分闸，手动分闸，远方分励分闸及瓦斯电闭锁。

馈电开关的具体整定如下：馈电开关通电前要注意电压的选择，因本开关是双电源配置，如图所示：选择660V电压时首先要把红颜色的接线柱标有1140V的那根导线拆下接到标有660V的接线柱上。

通电后第二步如图所示：按“确定“键这时显示屏显示按↓键选中“保护整定”再按门上“确定”键进入下一界面：选中电压等级，通过按门上的“确认”键与“↓”键将电压等级调整到660V这时电压的整定工作完成。

欠压保护的调整：动作值是在实际电压的35%-70%可调，动作时间是在1S-10S可调。

具体调整如下：通过按门上的“确定”键和“↓”调整动作值及动作时间，用户自定。

过载保护的整定：过载保护动作时间具有反时限特性，用户测算好负载电流后，过载保护是自动完成保护的，如过载1．5倍时动作时间是在90～180秒完成的，这时过载电流继续加大到4倍的时候这时的动作时间是在14～45秒完成的。

具体调整如下：首先按“确定”键进入下面界面选中“保护整定”进入到下一个界面：选中“额定电流”按门上的“确定”键和“↓”调整好电流。

这时的过载的保护整定完成。

短路保护的调整：动作整定值可整定额定电流的2-10倍，选中“额定电流”按门上的“确定”键和“↓”调整好电流，第二步选中“短路倍数”选中倍数后按确定键这时的短路保护整定完成。

K B Z9-400200馈电开关原理及维修KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。

听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。

馈，馈赠，给也。

那么馈电哪，就是就是输电、送电、给电的意思。

而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。

多数是作为一个工作面的总开关，负责整个工作面电量的供给。

馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。

2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。

而磁力启动器是漏电闭锁。

就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。

但是，如果绝缘良好，则开关吸合。

吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。

这是两种漏电保护的区别，不要混肴。

3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。

BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。

虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。

所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。

知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。

现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

KBZ-400真空智能断电器的原理、注意事项及常见故障排除1. 原理KBZ-400真空智能断电器是一种用于保护电力设备的断电保护装置。

其工作原理如下：- 真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

- 智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

2. 注意事项在安装和使用KBZ-400真空智能断电器时，需要注意以下事项：- 安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

- 维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

- 防止外界干扰：避免将KBZ-400真空智能断电器安装在强电磁场或强振动的环境中，以免影响其正常工作。

收稿日期:2018-03-22作者简介:倪　娟(1979-),女,山西长治人,工程师,从事煤矿机电工作。

doi:10.3969/j.issn.1005-2798.2018.04.022一起KBZ -400馈电开关故障分析及处理倪　娟(潞安环能股份公司王庄煤矿,山西长治　046031)摘　要:文章依据实际生产中遇到的一起KBZ 馈电开关不能吸合的故障,介绍了具体的检修过程。

该故障为非典型故障,处理过程具有一定的偶然性,可为以后修理该系列馈电开关提供参考。

关键词:馈电开关;真空断路器中图分类号:TD611 文献标识码:B 文章编号:1005-2798(2018)04-0056-021　发生经过2017年5月,王庄煤矿井下6218风巷中1台KBZ -400馈电开关更换放置地点,供电电缆、负荷出线、控制线等均未改变,为保持电缆吊挂整齐,仅是对电缆重新进行了整理。

该馈电开关所带负荷为工作面所有低压负荷,包括:照明、排水、煤溜、掘进机等机电设备。

在完成其余设备检修工作后,工作面计划恢复生产,首先,需操作馈电开关恢复供电。

馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常,接着解锁该馈电开关的机械闭锁机构,把操作手柄打到“分闸”位置,检查电源指示灯正常亮起,显示屏正常显示。

经检查显示屏显示内容均无误后,把操作手柄打到“合闸”位置。

此时工作电压显示660V,一切正常,然后按下“合闸”按钮,却未听到开关内有真空接触器吸合的声音,显示屏也显示“分闸”,开关合闸失败。

2　查找故障点2.1　开关参数该馈电开关属于矿用隔爆型真空馈电开关,适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中,额定工作电压为1140V 或660V,额定电流为400A,适用于中性点不接地的三相电网中,可作为配电系统的总开关或分开关使用。

开关工作方式属于长期工作制;其内部断路器极限分断能力为15kA;具有的保护功能有:①过载保护———反时限动作;②短路保护———速断动作;③漏电闭锁———动作值:1140V 时为40kΩ,660V 时为22kΩ;④漏电保护———动作值:1140V 时为20kΩ,660V 时为11kΩ;⑤选择性漏电保护:1140V 动作值为5~20kΩ,660V 动作值为5~13kΩ;⑥欠压保护,当电网电压低于65%时开关跳闸。

简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。

转动外壳上的手柄，带动真空管的闭合与分开。

图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。

当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。

在脱扣线圈的旁边，有一个跳闸螺栓6。

如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。

这时，可以调整这条螺栓。

当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。

这时，也可以通过调整这条螺栓解决问题。

不过调整的方向和合不上闸时调整的方向相反。

机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。

在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。

也就是说，风机开关不启动，其他电气设备的开关不能启动。

为了确保这一功能的实现，便有了“风电闭锁”。

因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。

所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。

风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。

在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。

白色为风机开关的一对“风电闭锁”接点。

在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。

当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。

从而使馈电开关中的A3与A4形成“通路”。

只有A3与A4形成通路以后，馈电开关才能够合闸。
