当前位置：文档之家 › 《液压电梯培训》PPT课件

《液压电梯培训》PPT课件

  • 格式：ppt
  • 大小：17.49 MB
  • 文档页数：113

下载文档原格式

  / 113

合集下载

液压电梯原理和结构 ppt课件

液压电梯原理和结构 ppt课件

• 结构紧凑--在主参数相同情况下，比曳引电梯体积重量小。
• 机房位置灵活--泵站与油缸管路连接。
• 适用于大载重-- 对于多层大载重货梯，液压电梯具有明显优越性，成本低。
• 适用于危险场合-- 直顶液压电梯无钢丝绳滑轮和安全钳，不会产生火花，可用
于易爆危险场合。
ppt课件
23
液压电梯 --- 发展历程 – 液压电梯优缺点
三、优点 四、缺点 五、配置要点
ppt课件
4
第二节 液压电梯驱动配置形式 二、单缸侧（后）置直顶1：1
一、结构形式 二、适用范围
三、优点 四、缺点 五、配置要点
ppt课件
5
第二节 液压电梯驱动配置形式 三、 双缸侧直顶1：1
一、结构形式 二、适用范围
三、优点 四、缺点 五、配置要点
ppt课件
6
第二节 液压电梯驱动配置形式 三、 双缸侧直顶1：1
二战后，液压技术的发展使得液压电 梯的突飞猛进。20世纪70、80年代， 欧美等发达国家液压电梯生产安装量 居首位。
-- 摘自《双缸液压电梯乘座舒适性研究》常达 同济大学硕士论文
ppt课件
-- 摘自《液压电梯》杨华勇1996年机械工业出版社
18
液压电梯 --- 发展历程 – 现代液压电梯
现代液压电梯发展迅速，在市场上成熟并得到应用的电梯液压 技术有以下形式：
1.2.3 现代液压电梯优缺点： 缺点：
• 提升高度小。由于输入功率控制及结构条件限制。一般速度在1.0m/s以下，提 升高度在40m以内。
• 输入功率大。如无平衡重系统，液压电梯电机功率为曳引电梯功率的2.5—3倍， 配电容量相应增大，虽然电机只在上行工作，但能量消耗至少为同等曳引电梯 的2倍左右。

液压电梯及其结构原理PPT共74页

液压电梯及其结构原理PPT共74页
液压电梯及其结构原理
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
Байду номын сангаас 41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联

电梯培训课件(2024)

电梯培训课件(2024)

首先检查导轨和轿厢是否有严重磨损或变形，然后检查驱动系统是否正
常。根据检查结果进行相应的维修或更换部件。
2024/1/27
03
电梯门无法正常开启或关闭
首先检查门机系统是否正常，然后检查门轨道是否有杂物或变形。清理
杂物或对门轨道进行调整，确保门机系统运行正常。
14
04
电梯安全管理与应急处理
2024/1/27
10
03
电梯维护与保养
2024/1/27
11
电梯日常维护保养内容
01
02
03
清洁电梯内外部
保持电梯门、轿厢、楼层 显示等部件的清洁，定期 清理灰尘和杂物。
2024/1/27
检查电梯运行状况
每日检查电梯运行是否平 稳，有无异常声响和振动 ，确保电梯安全运行。
检查电梯安全设施
检查电梯门、安全钳、限 速器等安全设施是否完好 有效，确保在紧急情况下 能够发挥作用。
进行严格的检查和测试。
施工进度
根据施工计划，合理安排施工进 度，确保按时完成安装任务。如 遇特殊情况需调整进度，应及时
与相关方沟通并报备。
2024/1/27
9
电梯调试与验收流程
2024/1/27
调试准备
在电梯安装完成后，进入调试阶段。首先需要对电梯各部件进行检查，确保安装正确、紧 固可靠。
调试过程
2024/1/27
5
电梯的安全保护装置
01
02
03
04
防坠安全装置
限速器、安全钳等，确保电梯 在超速或坠落时能够迅速制停
。
门系统安全装置
层门门锁、轿门门锁等，确保 电梯在运行过程中门不会被意
外打开。

2024电梯培训ppt全新(2024)

2024电梯培训ppt全新(2024)
感谢您的观看
2024/1/29
27
10
03 电梯维护与保养
2024/1/29
11
电梯日常维护与保养内容
01
02
03
清洁电梯内外部
保持电梯门、轿厢、按钮 、显示屏等部位的清洁， 去除灰尘和污渍。
2024/1/29
检查电梯运行状况
测试电梯的上下行、开关 门、紧急制动等功能是否 正常。
润滑电梯部件
对电梯导轨、门轮、轴承 等部件进行定期润滑，确 保运转顺畅。
2024/1/29
5
电梯的安全保护装置
防超速和断绳保护装置
层门和轿门联锁保护装置
缓冲器
紧急停止开关和报警装置
当电梯运行速度超过一定值或 曳引绳断裂时，该装置能迅速 将轿厢制停在导轨上，并保持 静止状态，避免发生人员伤亡 和设备损坏事故。
2024/1/29
层门和轿门在未关闭时，电梯 不能启动运行，以防止人员或 物品掉入井道造成事故。
，确保电梯安全运行。
电梯应急处理
03
制定电梯应急处理预案，遇到突发事件时能够迅速采取措施，
保障乘客安全。
21
电梯相关法规与标准解读
电梯相关法规
介绍国家及地方有关电梯安全的法律法规，包括《特种设备安全法 》、《电梯安全技术规范》等。
电梯相关标准
解读电梯相关的国家标准、行业标准，如《电梯制造与安装安全规 范》、《自动扶梯和自动人行道的制造与安装安全规范》等。
当电梯由于控制失灵、曳引力 不足或制动失灵等发生轿厢或 对重蹲底时，缓冲器将吸收轿 厢或对重的动能，提供最后的 保护，以保证人员和电梯结构 的安全。
6
在紧急情况下，按下紧急停止 开关可以使电梯立即停止运行 。同时，报警装置可以向外界 发出求救信号，以便及时得到 救援。

《电梯培训》课件

《电梯培训》课件
应等待电梯门完全打开后再进入，不要用手强扒门，以免夹住手指或损坏设备。进入轿厢后，需按选层按钮或面板上的方向键。
遇到火灾等紧急情况
应立即停止使用电梯，并通过轿厢内部电话与外界联系。
电梯的超载报警
当电梯超载时，会有蜂鸣器发出报警声，此时应退出一些轿厢内的乘客，以确保安全。
异常情况处理
如遇到电梯未平层、通讯中断、急停等异常情况，应立即按下操纵盘上的红色急停按钮，然后通过轿厢内部通讯设备与外界联系。
智能乘梯系统
电梯的未来发展方向
06
电梯的安全管理与规范
建立完善的安全管理责任制
设立专门的安全管理机构
加强电梯设备的检验和检测
电梯的安全管理措施
电梯的安全操作规范
电梯操作人员必须经过专业培训合格
掌握电梯的基本原理、操作技能和应急处理方法。
禁止超载运行
严格按照规定的载重量进行载人载物，禁止超载。
定期进行维护保养
电梯的正确使用方法
电梯的故障诊断与排除
当电梯出现故障时，应及时记录故障现象，如轿厢停在某层、开关门异常等。
故障现象
检查电源
检查安全装置
检查控制电路
检查电源是否正常，包括电源开关、电源插座等。
检查电梯的安全装置是否正常，如门锁、限速器、缓冲器等。
检查电梯的控制电路是否正常，如按钮、接触器、继电器等。
xx年xx月xx日
《电梯培训》课件
CATALOGUE
目录
电梯的基础知识电梯的安全使用电梯的常见故障及处理方法电梯的事故与应急处理电梯的发展趋势与技术应用电梯的安全管理与规范
01
电梯的基础知识
电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物，呈上下运动状态。

液压培训PPT课件

液压培训PPT课件

液压系统的组成
总结词
列举液压系统的基本组成部分
详细描述
液压系统通常由以下部分组成
动力元件
包括液压泵，用于提供液压系统所需的压力能。
执行元件
如液压缸和液压马达，用于将液体的压力能转换为 机械能。
控制元件
如各种阀门和溢流阀，用于控制液体的流量、压 力和方向。
辅助元件
包括油箱、滤油器、冷却器和管道等，用于保证液压系 统的正常运转。
定期更换液压油可以防止油品老 化、变质，保证液压系统的性能。
在更换液压油时，需要检测液压 油的油质、油位、油温等参数，
确保油品正常。
液压元件的清洁与保养
液压元件的清洁度对液压系统的性能 有很大影响。
对液压元件进行保养，如涂抹润滑脂、 紧固螺丝等，可以延长元件的使用寿 命。
定期清洗液压元件，清除杂质和污垢， 可以保证液压元件的正常运行。
压力异常
压力异常可能导致执行元件无法正常工作或系统效率降低 。排除方法包括检查溢流阀、减压阀等控制阀是否正常工 作。
泄漏
泄漏不仅浪费液压油，还可能引起环境污染和安全问题。 排除方法包括更换密封件、拧紧连接处和检查管路是否破 损等。
04 液压系统的维护与保养
液压油的更换与检测
液压油是液压系统的血液，对液 压系统的正常运行至关重要。
液压系统的定期检查与调试
定期对液压系统进行检查，可 以及时发现潜在的问题和故障。
对液压系统进行调试，可以保 证其性能和精度，提高系统的 稳定性和可靠性。
在检查和调试过程中，需要注 意安全问题，遵循操作规程， 确保人员安全。
05 液压系统的未来发展与趋 势
液压技术的发展方向
高效节能
随着环保意识的提高，液压系统 将更加注重高效节能技术的研发 和应用，以降低能源消耗和减少

液压电梯原理和结构专业ppt课件

液压电梯原理和结构专业ppt课件
• 电磁开关集成流量控制阀控制系统； • 电液比例集成流量阀控制系统 • 变频变压控制系统
阀控和液压技术欧洲领先，在变频变压方面日本领 先，近年来欧洲变频电梯也取得了快速发展。 目前国内液压电梯基本采用欧洲几家 专业液压电梯制造厂的液压系统 • 瑞士BERINGER 贝林格/BUCHER布赫 • 意大利GMV 捷安 • 德国LESTRITZ 力傑仕
二战后，液压技术的发展使得液压电 梯的突飞猛进。20世纪70、80年代， 欧美等发达国家液压电梯生产安装量 居首位。
-- 摘自《双缸液压电梯乘座舒适性研究》常达 同济大学硕士论文
-- 摘自《液压电梯》杨华勇1996年机械工业出版社
18
液压电梯 --- 发展历程 – 现代液压电梯
现代液压电梯发展迅速，在市场上成熟并得到应用的电梯液压 技术有以下形式：
• 维修费用少--采用油作为介质，各部分自行润滑，减少磨损。
• 应急操作方便--在停电和其他异常情况下，使用紧急操作下降阀和手动泵。
• 提高建筑物有效利用空间--多数无平衡重，井道截面积较小。
• 改善建筑物受力状况--大多数对建筑结构不施加垂直压力，主要的垂直载荷通
过油缸作用在建筑物地基上，对井道承重强度要去降低。
1.2.3 现代液压电梯优缺点： 缺点：
• 提升高度小。由于输入功率控制及结构条件限制。一般速度在1.0m/s以下，提 升高度在40m以内。
• 输入功率大。如无平衡重系统，液压电梯电机功率为曳引电梯功率的2.5—3倍， 配电容量相应增大，虽然电机只在上行工作，但能量消耗至少为同等曳引电梯 的2倍左右。
• 结构紧凑--在主参数相同情况下，比曳引电梯体积重量小。
• 机房位置灵活--泵站与油缸管路连接。

《电梯培训》课件

《电梯培训》课件

02
电梯的使用与维护
电梯的使用环境与条件
环境条件
电梯应安装在干燥、通风良好、温度适中、无腐蚀性气体的室内；远离震源，并 应避开强电磁场干扰；轿厢内应设置温度调节装置，使温度保持在5～40℃之间 。
电源条件
电梯应使用三相五线制电源，且电压波动不应超过额定电压的±10%。
电梯的使用流程
开启电梯
先按呼叫按钮，再打开厅门， 确认轿厢位置；然后进入轿厢 ，关闭厅门，操作上行或下行
符合法规要求
03
电梯的安全管理符合国家相关法规和标准的要求，是建设单位
和物业公司等相关责任主体的重要义务。
安全管理的相关法规与标准
国家法规
《特种设备安全法》等相关法律法规对电梯的安全管理提出 了明确要求。
行业标准
电梯行业标准包括《电梯制造与安装安全规范》、《电梯维 护保养规则》等，为电梯的安全管理提供了指导和依据。
2023
《电梯培训》课件
目录
• 电梯的基本知识 • 电梯的使用与维护 • 电梯的安全管理
01
电梯的基本知识
电梯的定义
电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱。
主要用于高层建筑中载人或载货，也可用于大型多层地下室 等场所。
电梯的特点
1 2
高速、高效、安全可靠
电梯的升降速度很快，能在短时间内完成运输 任务。同时，电梯的设计和制造都经过严格的 质量控制，确保使用安全可靠。
建立健全电梯设备的安全管理制度 ，强化对电梯设备的安全管理，从 制度上保障电梯设备的安全运行。
提高维护水平
加强电梯设备的维护保养工作，提 高维护人员的技能水平，及时发现 并处理潜在的安全隐患。
加强宣传教育
加强对乘客和相关人员的宣传教育 ，提高乘坐人员的安全意识和应急 处置能力。

《电梯基本知识培训》课件

《电梯基本知识培训》课件

完善法规体系
制定和完善电梯安全相关的法律 法规，为监管提供有力依据。
强化监管力度
加大对电梯安装、维保、使用等 环节的监管力度，确保电梯安全
运行。
ห้องสมุดไป่ตู้
落实责任主体
明确相关单位和人员的安全责任 ，建立问责机制，对违规行为进
行严肃处理。
THANKS
感谢观看
REPORTING
提高公众对电梯安全的认知
电梯结构与原理
让公众了解电梯的基本结构、工 作原理以及关键部件，从而更好
地理解和使用电梯。
安全标志识别
教导公众识别电梯内的安全标志、 警示标识等，以便在遇到问题时采 取相应措施。
正确使用方法
宣传正确的乘梯姿势、避免危险行 为等，提高乘客的安全意识。
加强电梯安全监管与法规建设
电梯的历史
电梯的发展可以追溯到古代的升降机，但现代电梯的发明和应用主要是在19世 纪末和20世纪初。随着技术的不断进步，电梯的安全性、舒适性和效率得到了 显著提高。
电梯的种类与特点
曳引电梯
自动扶梯
曳引电梯是最常见的电梯类型，通过 钢丝绳和曳引轮连接电梯厢和对重， 利用电动机驱动曳引轮转动，实现电 梯的升降运动。
梯的性能和安全性。
技术改造
根据市场需求和技术发展，对 电梯进行技术改造，提高电梯
的智能化和节能水平。
改造方案评估
在更新或改造前，应对方案进 行评估和论证，确保改造后的 电梯符合相关标准和规范。
改造后验收
改造完成后，应进行验收测试 ，确保电梯的性能和安全性达
到预期要求。
PART 05
电梯常见问题与解决方案
《电梯基本知识培训 》ppt课件
REPORTING

液压电梯培训PPT课件

液压电梯培训PPT课件
(4)安全保护装置（如有的话，如门锁装置、限速器、安 全钳、缓冲器、破裂阀、含有电子元件的安全电路、控制 柜和仅使用机械移动部件的单向节流阀）和主要部件的型 式试验合格证，以及高压软管的出厂合格证书、限速器和 渐进式安全钳的调试证书，破裂阀的调试证书及其制造单 位提供的调整图表；
解读与提示： 1、除安全保护装置外，本版检规中没有详细列出主要部 件的名称，它们应该是《特种设备目录》中规定的：液压 泵站、绳头组合、导轨、耐火层门、玻璃门、玻璃轿壁。
2、液压基础知识
2.2 油缸
1）工作压力：系统工作时的压力决定于负载（液压传动的 特点） 2）最高压力（系统压力）：压力阀调定，安全压力溢流阀 3）流量：单位时间流过的液体量，决定了执行机构的动作 速度（q=A=常数 ) 3）泄漏:当流体流经这些间隙时就会发生从压力高处经过配 合间隙流到系统中压力低处或直接进入大气的现象(前者称 为内泄漏，后者称为外泄漏) ,泄漏主要是由压力差与间隙 造成的 4）气穴(空穴): 在流动液体中，由于某点处的压力低于空 气分离压而产生汽泡的现象
执行拖动机构
柱塞
柱塞
液压缸
滑轮 钢丝绳
1.2 液压电梯基本结构
1.2.4 其他结构
导向系统:与曳引电梯的作用一样，限制轿厢活动的自由度， 承受偏载和安全钳动作的载荷.对间接顶升的液压电梯，带 滑轮的柱塞顶部也应有导轨导向。 轿厢:结构和作用与曳引电梯相同，但侧面顶升的液压电梯 的轿厢架结构由于受力情况不同而有所不同. 门系统:与曳引电梯相同.
1.1 液压电梯整体布置型式
1.1.1 直接作用液压电梯
按照GB 21240—2007《液压电梯制造与安装规范》的定 义，直接作用式液压电梯是指柱塞或缸筒直接作用在轿厢或 轿厢架上的液压电梯。也称“直接顶升液压电梯”或“直顶 式液压电梯”。直接顶升是柱塞与轿厢直接相连，柱塞的运 动速度与轿厢运行速度相同，其传动比1：1。而柱塞与轿厢 的连接可以在轿厢底部中间，也可以在侧面。

《电梯专业培训》PPT课件

《电梯专业培训》PPT课件
③ 提升高度 从底层端站楼 面至顶层端站楼面之间的 垂直距离
六、国产电梯产品型号识别
示例
TKJ 1000/1.6-JX表示： 交流调速客梯，额定载重 量1000kg，额定速度1.6m ／s，集选控制。
感谢下 载
住宅客梯、病床电梯、汽车电梯
（载人）
⑤杂物电梯*
要求 1）轿厢不允许进人—
不配限速器安全钳 2）额定载重量≤500kg 3）速度≤ 1.0m/s 4）轿厢的宽、深、高
≤ 1.4m 。 （谐音**） 底板面积：≤1.25m2
2.2按特种设备制造许可分类
1、乘客电梯 2、载货电梯
3、液压电梯 * 运行速度v≤1.0m/s
限制轿厢和对重的活动自由度，使轿 厢和对重沿着导轨作上、下运动 用以运送乘客和（或）货物的组件
组成的主要构件与装置 曳引电动机、供电系统、速度反馈装 置、电动机调速装置等 曳引机、曳引钢丝绳、导向轮、反绳 轮等 轿厢的导轨、对重的导轨及其导轨架
轿厢架和轿厢体
5
门系统
乘客或货物的进出口，运行时层、轿 轿厢门、层门、开门机、联动机构、
避免了 轿厢撞 击楼板 和断绳
节能
另一方面，曳引式电梯是靠摩擦传动，当电梯 失控轿厢将要冲顶时，对重就会被底坑中的缓 冲器阻挡，钢丝绳与曳引轮绳槽之间就会打滑， 从而避免了轿厢撞击楼板和断绳的重大事故
曳引式电梯利用对重平衡了轿厢较大部分的重 量，达到了节能的效果。
4.1-4曳引式电梯曳引力要求
曳引摩擦力的设计制造必须适宜，否则会发生安全事故。 摩擦力过大，对重压缩缓冲器时，轿厢仍然会撞击楼板；（类似于强制驱动
②载货电梯
③客货电梯
客货电梯 是以运送乘客 为主，但也可 运送货物的电 梯.电梯一般有 简单的轿厢装

液压电梯原理和结构课件-PPT

液压电梯原理和结构课件-PPT

液压电梯 --- 结构特点 -- 组成结构
液压电梯液压系统由以下相对独立又相互联系配合的部分组成。
（1）泵站系统：由电机、油泵、油箱及附属元件组成。其功能是为油缸提供稳定的 动力源和储存油液。目前，一般都采用潜油泵，即电机和油泵都设在油箱的油内。油 泵一般采用螺杆泵，输出压力在0-10MPa之间，油泵的功率与油的压力和流量成正比。 油箱除了储油，还有过滤油液、冷却电机和油泵以及隔音消音（对潜油泵）等功能。 （2）控制阀组：由集成阀块（组）、截止阀，破裂阀（限速切断阀）和油缸等组成。 ➢ 集成阀块（组）是液压控制的主要装置，其将流量控制阀（比例流量阀）、单向 阀、安全阀、溢流阀等组合在一起，控制输出流量，并有超压保护、锁定、压力显示 等功能。 ➢ 截止阀，一般为球阀，是油路的总阀，用来停机后锁定系统。 ➢ 破裂阀（限速切断阀），安装在油缸上，在油管破裂时，迅速切断油路，防止柱 塞和轿厢下落。 （3）油缸，将液压系统输出的压力能转化为机械能，推动柱塞带动轿厢运动的执行 机构。 （4）液压软管和硬管 （5）手动泵
➢ 现代液压电梯发展迅速，在市场上成熟并得到应用的电梯液压 技术有以下形式：
• 电磁开关集成流量控制阀控制系统； • 电液比例集成流量阀控制系统 • 变频变压控制系统
阀控和液压技术欧洲领先，在变频变压方面日本领 先，近年来欧洲变频电梯也取得了快速发展。 ➢ 目前国内液压电梯基本采用欧洲几家 专业液压电梯制造厂的液压系统 • 瑞士BERINGER 贝林格/BUCHER布赫 • 意大利GMV 捷安 • 德国LESTRITZ 力傑仕
过油缸作用在建筑物地基上，对井道承重强度要去降低。 • 结构紧凑--在主参数相同情况下，比曳引电梯体积重量小。 • 机房位置灵活--泵站与油缸管路连接。 • 适用于大载重-- 对于多层大载重货梯，液压电梯具有明显优越性，成本低。 • 适用于危险场合-- 直顶液压电梯无钢丝绳滑轮和安全钳，不会产生火花，可用
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精选版
•27
2、液压基础知识
2.3 液压泵
液压泵是液压系统的动力机 械，将电机的机械能转换成 液体的压力能。液压系统的 液压泵都是容积泵，其工作 原理是利用泵工作腔的容积 变化而进行吸油和排油。在 液压电梯中一般都采用柱塞 泵，结构如右图
精选版
•28
手动液压泵也 是液压电梯中 很重要的泵
精选版
•29
液压电梯学习交流
பைடு நூலகம்
精选版
•1

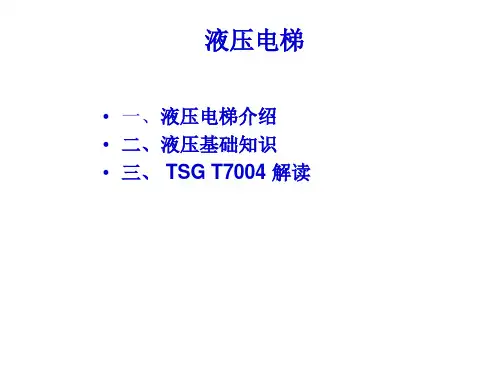

液压电梯
• 一、液压电梯介绍 • 二、液压基础知识 • 三、 TSG T7004 解读
精选版
•2
1、液压电梯介绍
液压驱动的电梯是较早出现的一种驱动方式。由 于液压电梯对于大的提升力可以提供较高的机械效 率而能耗较低，因此对于短行程，重载荷的场合， 使用优点尤为明显。另外液压电梯不必在楼顶设置 机房，因此减小了井道竖向尺寸，有效地利用了建 筑物空间。目前液压电梯广泛用于停车场、工厂及 低层地建筑中。对于负载大，速度慢及行程短地场 合，选用液压电梯比曳引电梯更经济更适应。
精选版
•26
2、液压基础知识
2.2 油缸
1）工作压力：系统工作时的压力决定于负载（液压传动的 特点） 2）最高压力（系统压力）：压力阀调定，安全压力溢流阀 3）流量：单位时间流过的液体量，决定了执行机构的动作 速度（q=A=常数 ) 3）泄漏:当流体流经这些间隙时就会发生从压力高处经过配 合间隙流到系统中压力低处或直接进入大气的现象(前者称 为内泄漏，后者称为外泄漏) ,泄漏主要是由压力差与间隙 造成的 4）气穴(空穴): 在流动液体中，由于某点处的压力低于空 气分离压而产生汽泡的现象
精选版
•8
间接作用液压电梯
侧置间接驱动（1：2 或2：4）采用单级或多 级同步柱塞缸，可以到 30米行程。不需要将缸 筒置于底坑下井中。
精选版
•9
间接作用液压电梯
双侧间接驱动（2： 4）采用单级柱塞缸。 液压缸多固定在两侧 对角相等位置。
精选版
•10
间接作用液压电梯
单侧侧间接驱动（2： 4）采用单级柱塞缸。
精选版
•6
直接作用液压电梯
双侧双缸直顶式驱动（1： 1），液压缸多固定在两侧对角 相等位置，通常在大载重量电 梯（15吨以上）使用。行程不 大，适用单级柱塞缸要注意两
侧的同步和轿厢结构坚固。
精选版
•7
1.1.2 间接作用液压电梯
GB 21240—2007《液压电梯制造与安装规范》的 定义，间接作用式液压电梯是指借助于悬挂装置（绳、 链）将柱塞连接到轿厢或轿厢架上的电梯。也称“间 接顶升液压电梯”。间接顶升是柱塞通过滑轮和钢丝 绳拖动轿厢，这样可以利用液压顶升力大的优势。提 升钢丝绳应不少于两根，一端固定在油缸或其他结构 上，一端绕过柱塞顶部滑轮，固定在轿厢上。柱塞顶 部滑轮由导轨导向，也可以利用轿厢导轨进行导向。
精选版
•3
1.1 液压电梯整体布置型式
1.1.1 直接作用液压电梯
按照GB 21240—2007《液压电梯制造与安装规范》的定 义，直接作用式液压电梯是指柱塞或缸筒直接作用在轿厢或 轿厢架上的液压电梯。也称“直接顶升液压电梯”或“直顶 式液压电梯”。直接顶升是柱塞与轿厢直接相连，柱塞的运 动速度与轿厢运行速度相同，其传动比1：1。而柱塞与轿厢 的连接可以在轿厢底部中间，也可以在侧面。
③限速切断阀:安装在油缸上，在油管破裂时，迅速切断油 路，防止柱塞和载荷下落,故也称“破裂阀”。
精选版
•20
油温检测探头
手动泵 油压表
集成阀块（组）
降压阀
输油管
精选版
油泵箱
•21
1.2 液压电梯基本结构
1.2.3 顶升拖动机构
主要由油缸、液压油管、滑轮、钢丝绳等部件组成。 油缸 是将液压系统输出的压力能转化为机械能，推动柱塞带动轿 厢运动的执行机构.
精选版
•24
1.2 液压电梯基本结构
轿顶 轿底
精选版
•25
2、液压基础知识
2.1 液压原理
液压传动是一种流体传动，理论 基础是流体力学。以液体为介质， 利用液体压力来传递动力和进行 控制的一种传动方式，液压传动 是依据帕斯卡原理实现力的传递、 放大和方向变换的。 帕斯卡原理：密闭液体上的压强， 能够大小不变地向各个方向传递。
精选版
•22
执行拖动机构
柱塞
柱塞
液压缸
滑轮 钢丝绳
精选版
•23
1.2 液压电梯基本结构
1.2.4 其他结构
导向系统:与曳引电梯的作用一样，限制轿厢活动的自由度， 承受偏载和安全钳动作的载荷.对间接顶升的液压电梯，带滑 轮的柱塞顶部也应有导轨导向。 轿厢:结构和作用与曳引电梯相同，但侧面顶升的液压电梯的 轿厢架结构由于受力情况不同而有所不同. 门系统:与曳引电梯相同.
精选版
•4
直接作用液压电梯
中置直顶式驱动（1：1）采用单 级或多级\同步柱塞缸直接驱动。安 装简单，提升高度可达30米。但需要 将缸筒置于底坑下井中。
精选版
•5
直接作用液压电梯
侧置直顶式驱动（1：1）直顶背 包式。采用单级或多级同步柱塞缸 直接驱动。安装简单，可以到10米。 不需要将缸筒置于底坑下井中。
精选版
•17
泵站系统
精选版
•18
精选版
•19
1.2 液压电梯基本结构
1.2.2 液压控制系统
由集成阀块(组) 、截止阀（止回阀）、破裂阀（限速切断 阀）等组成。
①集成阀块 (组)：由流量控制阀、方向控制阀、压力控制 阀等组成。控制输出流量，并有超压保护、锁定、压力显示 等功能。
②截止阀(止回阀)：为球阀,是油路的总阀，用于停机后锁 定系统。
2、液压基础知识
2.4 液压缸
油从油缸下部进入缸内，使柱塞克服阻力和 负载向上升起。返回则靠柱塞自重和负载的 重力将液压油压出使柱塞回落。油缸和柱塞 一般用厚壁钢管制造。
精选版
•11
精选版
•12
精选版
•13
精选版
•14
精选版
•15
1.2 液压电梯基本结构
液压电梯的基本结构
液压电梯是机、电、电子、液压一体化的产品，相 较于曳引式电梯，主要的区别在于动力系统和顶升拖 动系统.
精选版
•16
1.2 液压电梯基本结构
1.2.1 .泵站系统
泵站系统主要由电机、油泵、油箱及附属元件组成，其功 能是为油缸动作提供稳定的动力源并且储存油液。目前，一 般都采用潜油泵，即电机和油泵都设在油箱的油内。油泵一 般采用螺杆泵，输出压力在0-10MPa之间，油泵的功率与油 的压力和流量成正比。油箱除了储油，还有过滤油液、冷却 电机和油泵以及隔音消音（对潜油泵）等功能。
