下载文档原格式

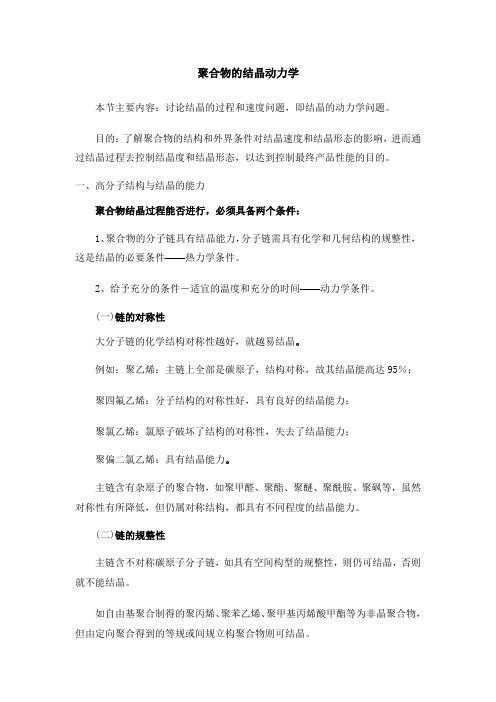

聚合物的结晶动力学本节主要内容：讨论结晶的过程和速度问题，即结晶的动力学问题。
目的：了解聚合物的结构和外界条件对结晶速度和结晶形态的影响，进而通过结晶过程去控制结晶度和结晶形态，以达到控制最终产品性能的目的。
一、高分子结构与结晶的能力聚合物结晶过程能否进行，必须具备两个条件：1、聚合物的分子链具有结晶能力，分子链需具有化学和几何结构的规整性，这是结晶的必要条件——热力学条件。
2、给予充分的条件－适宜的温度和充分的时间——动力学条件。
(一)链的对称性大分子链的化学结构对称性越好，就越易结晶。
例如：聚乙烯：主链上全部是碳原子，结构对称，故其结晶能高达95％；聚四氟乙烯：分子结构的对称性好，具有良好的结晶能力；聚氯乙烯：氯原子破坏了结构的对称性，失去了结晶能力；聚偏二氯乙烯：具有结晶能力。
主链含有杂原子的聚合物，如聚甲醛、聚酯、聚醚、聚酰胺、聚砜等，虽然对称性有所降低，但仍属对称结构，都具有不同程度的结晶能力。
(二)链的规整性主链含不对称碳原子分子链，如具有空间构型的规整性，则仍可结晶，否则就不能结晶。
如自由基聚合制得的聚丙烯、聚苯乙烯、聚甲基丙烯酸甲酯等为非晶聚合物，但由定向聚合得到的等规或间规立构聚合物则可结晶。
二烯类聚合物：全顺式或全反式结构的聚合物有结晶能力；顺式构型聚合物的结晶能力一般小于反式构型的聚合物。
反式对称性好的丁二烯最易结晶。
(三)共聚物的结晶能力无规共聚物：1、两种共聚单体的均聚物有相同类型的晶体结构，则能结晶，而晶胞参数随共聚物的组成而发生变化。
2、若两种共聚单元的均聚物有不同的晶体结构，但其中一种组分比例高很多时，仍可结晶；而两者比例相当时，则失去结晶能力，如乙丙共聚物。
嵌段共聚物：各嵌段基本上保持着相对独立性，能结晶的嵌段可形成自己的晶区。
例如，聚酯—聚丁二烯—聚酯嵌段共聚物中，聚酯段仍可结晶，起物理交联作用，而使共聚物成为良好的热塑性弹性体。
影响结晶能力的其它因素：1、分子链的柔性：聚对苯二甲酸乙二酯的结晶能力要比脂肪族聚酯低2、支化：高压聚乙烯由于支化，其结晶能力要低于低压法制得的线性聚乙烯3、交联：轻度交联聚合物尚能结晶，高度交联则完全失去结晶能力。

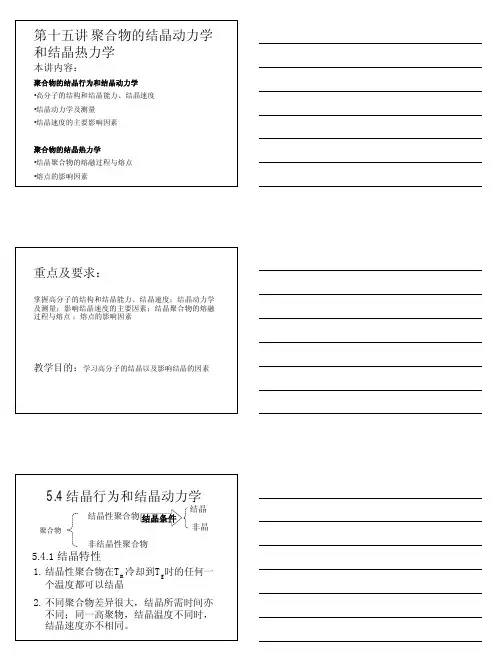

第十五讲聚合物的结晶动力学和结晶热力学本讲内容：聚合物的结晶行为和结晶动力学•高分子的结构和结晶能力、结晶速度•结晶动力学及测量•结晶速度的主要影响因素聚合物的结晶热力学•结晶聚合物的熔融过程与熔点•熔点的影响因素重点及要求：掌握高分子的结构和结晶能力、结晶速度；结晶动力学及测量；影响结晶速度的主要因素；结晶聚合物的熔融过程与熔点；熔点的影响因素教学目的：学习高分子的结晶以及影响结晶的因素 5.4 结晶行为和结晶动力学聚合物结晶性聚合物非结晶性聚合物结晶条件1.结晶性聚合物在T m 冷却到T g 时的任何一个温度都可以结晶2.不同聚合物差异很大，结晶所需时间亦5.4.1 结晶特性结晶非晶结晶的必要条件内因：化学结构及几何结构的规整性外因：一定的温度、时间条件：结构简单规整，链的对称性好，取代基空间位阻小，则结晶度高，结晶速度快。
(A) PE 和PTFE 均能结晶，PE 的结晶度高达95%。
(B)聚异丁烯PIB,聚偏二氯乙烯PVDC,聚甲醛POMCH 2C CH 3n CH 3CH 2C Cl n ClO CH 2n 结构简单，对称性好，均能结晶（C ）聚酯类、聚酰胺虽然结构复杂，但无不对称碳原子，链呈平面锯齿状，还有氢键，也易结晶NylonPET (D) 定向聚合的聚合物具有结晶能力定向聚合后，链的规整性有提高，从而可以结晶。
Isotactic PP 全同聚丙烯影响因素•分子量•共聚•嵌段•支化5.4.2 Dynamics of Crystallization 解决结晶速度和分析结晶过程中的问题结晶过程中会有体积变化，热效应；也可直接观察。
1.Polarized-light microscopy2.DSC3.Volume dilatomter 体膨胀计法直接观察热效应体积变化(1) Polarized-light microscopy0s30s60s90s120s Polarized-light microscope in our Univ.(2) DSC -结晶放热峰Calculation∞∞∞=∆∆=∫∫A Adt dt H d dt dt H d x x ttt 00)/()/((3) Volume dilatomter 体积膨胀计反S 曲线规定：体积收缩进行到一半时所需要的时间倒数为此温度下的结晶速度12/1−=t Avrami Equation )exp(0n t Kt V V V V −=−−∞∞tn K V V V V t lg lg ]ln lg[0+=−−−∞∞主期结晶：可用Avrami 方程次期（二次）结晶：偏离Avrami 方程的聚合物后期结晶不同成核和生长类型的Avrami 指数值生长类型均相成核n =生长维数+1异相成核n =生长维数三维生长（球状晶体）n =3+1=4n =3+0=3二维生长（片状晶体）n =2+1=3n =2+0=2一维生长（针状晶体）n =1+1=2n =1+0=1n 值等于生长的空间维数和成核过程中的时间维数之和What ’s the meaning of K ？210=−−∞∞V V V V t Let n t K 2/12ln =K –其物理意义也是表征结晶速度结晶速度的影响因素温度–最大结晶温度压力、溶剂、杂质分子量(1) Temperature 晶核的形成晶体的生长与温度有不同的依赖性低温有利晶核的形成和稳定高温有利晶体的生长从而存在最大结晶温度T maxm T T *)85.0~80.0(max =5.1837.063.0max −+=g m T T T Reference低温高温（2）压力、溶剂、杂质（添加剂）压力、应力加速结晶溶剂小分子溶剂诱导结晶杂质（添加剂）若起晶核作用，则促进结晶，称为“成核剂”若起隔阂分子作用，则阻碍结晶生长加入杂质可使聚合物熔点降低（3）分子量分子量M 小，结晶速度快分子量M 大，结晶速度慢5.4.3 Thermodynamics of crystallization 结晶热力学m mm S H T ∆∆=熔融热焓∆H m ：与分子间作用力强弱有关。
