传感器复习提纲(2013-12-10)

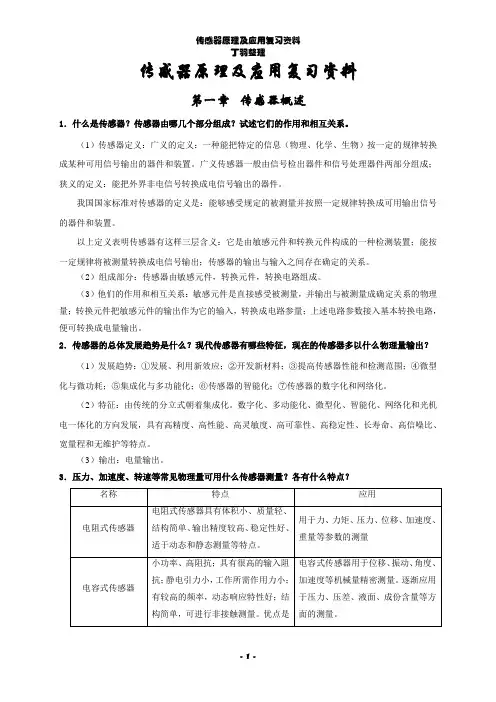

传感器原理及应用复习资料第一章传感器概述1．什么是传感器？传感器由哪几个部分组成？试述它们的作用和相互关系。

（1）传感器定义：广义的定义：一种能把特定的信息（物理、化学、生物）按一定的规律转换成某种可用信号输出的器件和装置。

广义传感器一般由信号检出器件和信号处理器件两部分组成；狭义的定义：能把外界非电信号转换成电信号输出的器件。

我国国家标准对传感器的定义是：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置。

以上定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

（2）组成部分：传感器由敏感元件，转换元件，转换电路组成。

（3）他们的作用和相互关系：敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器的总体发展趋势是什么？现代传感器有哪些特征，现在的传感器多以什么物理量输出？（1）发展趋势：①发展、利用新效应；②开发新材料；③提高传感器性能和检测范围；④微型化与微功耗；⑤集成化与多功能化；⑥传感器的智能化；⑦传感器的数字化和网络化。

（2）特征：由传统的分立式朝着集成化。

数字化、多动能化、微型化、智能化、网络化和光机电一体化的方向发展，具有高精度、高性能、高灵敏度、高可靠性、高稳定性、长寿命、高信噪比、宽量程和无维护等特点。

（3）输出：电量输出。

3．压力、加速度、转速等常见物理量可用什么传感器测量？各有什么特点？4（1）按传感器检测的量分类，有物理量、化学量，生物量；（2）按传感器的输出信号性质分裂，有模拟和数字；（3）按传感器的结构分类，有结构性、物性型、复合型；（4）按传感器功能分类，单功能，多功能，智能；（5）按传感器转换原理分类，有机电、光电、热电、磁电、电化学；（6）按传感器能源分类，有有源和无源；根据我国的传感器分类体系表，主要分为物理量传感器、化学量传感器、生物量传感器三大类。

复习提纲第1章 传感器概述1 构成信息技术的三大支柱是什么？它们各自起到什么作用2 什么是传感器？（传感器定义，包括广义和狭义）3 传感器由哪几个部分组成？分别起到什么作用？4 了解传感器的分类方法。

按检测的量分类有哪三大类？5 了解传感器的图形符号，其中符号代表什么含义。

第2章 传感器特性1 什么是传感器的静态特性？静态特性参数有哪些？（线性度、迟滞、重复性、灵敏度、分辨率、稳定性），各种参数代表什么意义，描述了传感器的哪些特征？特别要注意区分灵敏度和分辨力。

2 什么是传感器的动态特性？动态误差的理解。

3 传递函数的定义是什么？一阶系统和二阶系统的传递函数的表达式。

第3章 应变式传感器1 什么是应变效应？金属电阻丝应变片的灵敏度系数的表达式为： 0//12R Rk ρρμεε∆∆==++，其主要由材料的几何尺寸决定的。

2 什么是压阻效应？半导体应变片的灵敏度系数的表达式为： 0012100(12)k E k E μππμ=++≈>>+，50,因此，:，主要是由电阻率的变化所决定的。

3 电阻应变片测量电路，直流电桥电压灵敏度的定义：()021=/1u U n K E R R n =⋅∆+及其讨论（P28）， 4 比较电阻应变片组成的单桥、半桥、全桥电路，讨论各电路输出电压灵敏度、非线性误差补偿及温度补偿。

掌握半桥电路和全桥电路的应变片的布置方式。

5 典型的例子：有一吊车的拉力传感器如图所示，电阻应变片R 1、R 2、R 3、R 4粘贴在等截面轴上，已知R 1～R 4标称阻值为120Ω，桥路电压2V ，物重M 引起R 1、R 2变化增量为1.2Ω。

请连接出应变片电桥电路，计算出测得的输出电压和电桥的输出灵敏度，说明R 3、R 4可以起到什么作用？6 应变式传感器的应用（主要用于测力、压力和加速度的测量）。

第4章 电容式传感器1 电容传感器的工作原理及其结构类型？2 变极距型电容传感器的工作原理及其灵敏度定义（000/1C C k δδ∆==∆）及其讨论（P46），非线性误差的表达式。

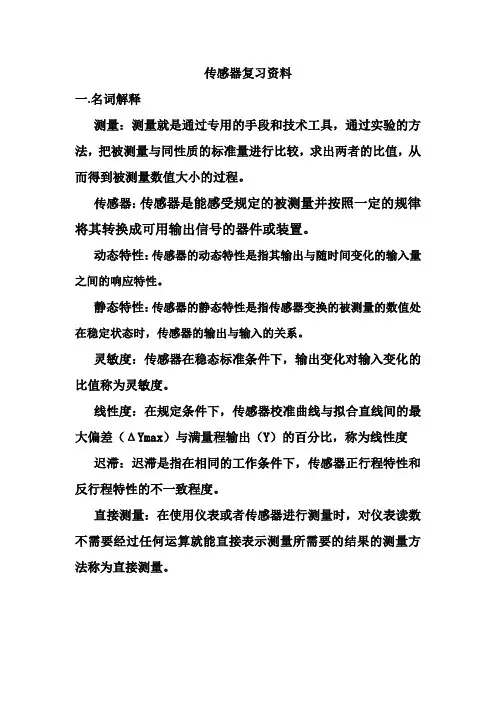

传感器复习资料一.名词解释测量：测量就是通过专用的手段和技术工具，通过实验的方法，把被测量与同性质的标准量进行比较，求出两者的比值，从而得到被测量数值大小的过程。

传感器：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

动态特性：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。

静态特性：传感器的静态特性是指传感器变换的被测量的数值处在稳定状态时，传感器的输出与输入的关系。

灵敏度：传感器在稳态标准条件下，输出变化对输入变化的比值称为灵敏度。

线性度：在规定条件下，传感器校准曲线与拟合直线间的最大偏差（ΔYmax）与满量程输出（Y）的百分比，称为线性度迟滞：迟滞是指在相同的工作条件下，传感器正行程特性和反行程特性的不一致程度。

直接测量：在使用仪表或者传感器进行测量时，对仪表读数不需要经过任何运算就能直接表示测量所需要的结果的测量方法称为直接测量。

间接测量：在使用仪表或传感器进行测量时，首先要对与测量有确定函数关系的几个量进行测量，将被测量代入函数关系式，经过计算得到所需要的结果，这种测量方法称为间接测量。

压电效应：某些电介质，当沿着一定方向对其施力使它变形，其内部就产生极化现象，同时在它的表面便产生符号相反的电荷，当外力去掉后，其又重新恢复到不带电状态，这种现象称为压电效应。

热电效应：当受热物体中的电子，因随着温度梯度由高温区往低温区移动时，所产生电流或电荷堆积的一种现象。

霍尔元件：霍尔元件是一种基于霍尔效应的磁传感器。

用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

光电耦合器：光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

二.填空题大部分组成。

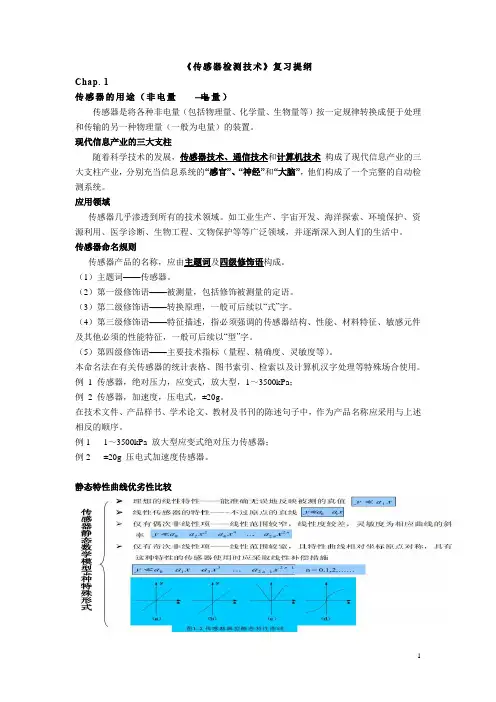

《传感器检测技术》复习提纲Chap. 1传感器的用途（非电量电量）传感器是将各种非电量（包括物理量、化学量、生物量等）按一定规律转换成便于处理和传输的另一种物理量（一般为电量）的装置。

现代信息产业的三大支柱随着科学技术的发展，传感器技术、通信技术和计算机技术构成了现代信息产业的三大支柱产业，分别充当信息系统的“感官”、“神经”和“大脑”，他们构成了一个完整的自动检测系统。

应用领域传感器几乎渗透到所有的技术领域。

如工业生产、宇宙开发、海洋探索、环境保护、资源利用、医学诊断、生物工程、文物保护等等广泛领域，并逐渐深入到人们的生活中。

传感器命名规则传感器产品的名称，应由主题词及四级修饰语构成。

（1）主题词——传感器。

（2）第一级修饰语——被测量，包括修饰被测量的定语。

（3）第二级修饰语——转换原理，一般可后续以“式”字。

（4）第三级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其他必须的性能特征，一般可后续以“型”字。

（5）第四级修饰语——主要技术指标（量程、精确度、灵敏度等）。

本命名法在有关传感器的统计表格、图书索引、检索以及计算机汉字处理等特殊场合使用。

例1 传感器，绝对压力，应变式，放大型，1～3500kPa；例2 传感器，加速度，压电式，±20g。

在技术文件、产品样书、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序。

例1 1～3500kPa 放大型应变式绝对压力传感器；例2 ±20g 压电式加速度传感器。

静态特性曲线优劣性比较传感器的静态性能指标：线性度、灵敏度、精确度、迟滞、重复性、零点漂移、温漂、分辨率和阈值灵敏度的定义：灵敏度是传感器在稳态下输出增量与输入增量的比值。

Chap. 2力的测量原理（静力效应，动力效应）力的计量单位为牛顿。

电桥（单臂、双臂、全桥，需要会推导输出表达式）如下图所示为恒压源供电的直流电桥测量电路。

其特点是，当被测量无变化时，电桥平衡时输出为零。
