粉尘浓度检测仪说明书

粉尘传感器、粉尘浓度在线检测使用及说明书一、产品简介：粉尘变送器，是一智能型仪表。

其最大特点就是低功耗和友好的人机界面，操作方便。

本产品主要应用于电子、制药、空调净化、食品卫生、医院、空气清新等领域。

该产品即时准确了解现场的灰尘浓度，还有4~20mA，0-5V，0-10V 模拟信号输出，检测粉尘浓度趋势变化，实现远距离传输，还可以与各种标准的二次仪表连接。

二、技术参数：●电源电压：12-24V DC(直流供电)工作温度：-10-65摄氏度消耗电流：20mA最大最小粒子检出值：0.8微米灵敏度：0.5V/(0.1mg/m3)清洁空气中电压：0.9V 典型值工作温度：-10~65℃存储温度：-20~80℃使用寿命：5年（正常情况下）负载电阻：电流输出型：≤500Ω传感器稳定时间：接通电源后约1分钟系统精度：±10%平均功耗： 42mA ●输出信号电流输出：三线4~20mA电压输出：0~5V或0~10V网络输出：RS485（红色，供电正;黑色，供电负；蓝色，RS485正；绿色，RS485负）无线输出（无线zigbee，无线RF，无线GPRS）三.注意事项1.请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；如有问题请尽快与我公司联系。

⒉使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。

接线发生任何错误都会使变送器发生不可逆转的损坏。

3.用户在使用时不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。

4.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则可造成粉尘测量出现错误。

5.安装在环境相对稳定的区域，避免直接光照，远离窗口及调、暖气等设备，避免直对窗口，房门。

6.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装，拆卸变送器时必须先断开电源,禁变送器内有水进入可导致不可逆转变化7.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击。

图6-4设备校准
零点校准：如图6-5，系统打开反吹阀，将检测室残留的样气吹扫干净，倒计时完成后，自动保存校准参数，零标完成；
图6-5零点校准
跨度校准：如图6-6，系统打开反吹阀，将检测室残留的样气吹扫干净，进行跨标校准，倒计时完成后，自动保存校准参数，跨标完成。
图6-6跨度校准
提示：校准过程中，对外信号输出会一直保持为校准前的浓度值。
3系统原理及构成
TL-PMM180由四大部分组成，即采样及回送单元、等速跟踪及控制单元（辅选）、加热及温度控制单元、测量及信号处理单元。
采样及回送单元主要完成被测气体采样、被测气体回送过程；等速跟踪及控制单元由一个一体化的皮托管、一个孔板流量传感器及相应的压差传感器及处理电路组成，通过一体化的皮托管测量被测粒子两相流的流速、通过孔板测量采样气体的流速、通过压缩空气控制气泵的抽力改变采样的流量从而达到跟踪采样两相流流速的目的；测量及信处理单元由激光器、测量腔体、光电转换器、反吹及气幕装置、校准装置组成，通过测量粒子的前向散射光，将粒子的浓度转化成电信号，再经过调理转换后输出。
1---粒子浓度4~20mA模拟输出正极
2---粒子浓度4-20mA模拟输出负极
3---RS485正极
4---RS485负极
警告：配套的航空插头上有引脚编号，请务必看清插头引脚编号连接，否则可能烧坏设备！！！
图4-3 主机尺寸图
图4-4 等速控制箱尺寸图
5
系统安装好必须先上电预热15分钟，然后再开启压缩气，这个时间系统自检，同时启动加热系统，系统流路启动，系统开始显示实测的数据，同时将测量的数据通过模拟口或数字口送出。
注意：
1、本产品为抽取式粒子测量仪器，仪器运行需外部接入压缩空气，进气端压力（靠近仪器入口）范围为：2Bar±，压缩气需除油除水，进气口卡套接头的接管口径为内径4mm，外径6mm。

仪器外形结构（如图 1 所示）
图 1 CCZ1000 直读式粉尘浓度测量外型图 1、采样头 2、采样头连接座 3、滤膜插孔 4、滤膜夹固定旋钮 5、提手组合件 6、流量计 7、液晶显示屏 8、船型开关 9、充电插座 10、打印机接口 11、 “+”键 12、“－”键 13、“选择”键 14、“确定”键 15、“取消”键 16、支架固定螺母 4.2 工作原理 设定好需要采样的时间，将放好滤膜的滤膜夹插入检测装置内，由装置 内的检测系统对空白滤膜进行测量，得到第一个光电压值后，启动仪器开始
故障现象
可能原因
处理方法
1
按“确定”后 不工作
1.电池电压低 2.传感器未调整 3.没有放滤膜
1.充电 2.调节传感器参数 3.放置滤膜
2
电池充不上电
1. 电池坏 2. 充电器故障
1.换电池组件 2.修理充电器
3
机器能启动但 1. 气路连接管脱开 1. 重新连接气路胶管
无流量
2. 电机坏或卡泵 2. 换电机或清洗泵体
警告：1.严禁改变本安电路和与本安电路有关的元器件型号、规格和参数！ 2.严禁使用本说明书规定以外的电池！ 3.严禁在井下充电！ 4、维修时不得改变本安电路和与本安电路有关元器件的电气参数、规
格和型号！
CCZ1000 直读式粉尘浓度测量仪使用说明书
本说明书按 GB/T9969-2008 工业产品使用说明书总则的规定编写 1、概述
CCZ1000 直读式粉尘浓度测量仪
产品使用说明书
执行标准： MT163-1997、GB3836-2010
Q/320582YLA013-2016
版 本 号:
No.2
出版日期： 2016-02-28
苏州亿利安机电科技有限公司

C=（m2-m1）×1000 / QT
式中：C----粉尘浓度，mg/m3
m1---采样前滤膜质量，mg
m2---采样后滤膜质量，mg
Q----采样流量，L/min
T----设定的采样时间，min
其电器原理框图如下：
图1
三、仪器结构
仪器由探测系统、电源系统、单片机系统及采样和流量控制系统组成。射线通过滤膜达到传感器时，引起传感器的电信号发生变化而产生脉冲输出。该脉冲经处理电路的处理得到一个标准脉冲，达到单片机的输入要求，送至单片机的输入口，按程序要求进行测量，并将测量数据存储于单片机的RAM中的固定地址。仪器在程序的控制下，可进行N1、N2的测量，还可进行固定流量和选定时间的采样；从而达到既可控制采样，又可控制测量的功能，最后将测量结果显示在显示器上。
注2：应将装有滤膜的滤膜夹按水平方向紧贴测量腔的上沿缓慢插入直至测量腔的尽头（底部）。
1.测量空白膜
选择“1、空白”，进行空白膜的测量，按“确认”键后，显示：
其中XX为测量空白滤膜的剩余时间，为10～99秒，出厂时已设定好(默认为30秒)，无须用户操作。
待测量完毕，蜂鸣器会发出“嘀”的一声，表示测量完毕，此时显示器显示：
GL TECH虽然已经尽力确保本用户手册中文字表达的准确和完整，但仍希望您在发现任何错误时，能及时通知GL TECH。
GL TECH为了使您能使用到最先进的产品，将不断提高我们的技术，GL TECH有权随时更改本用户手册中所载的内容，请原谅不事先通知。
本产品已通过防爆认证和煤安认证及计量认证。粉尘仪产品铭牌上印有防爆标志(EX)和煤安（MA）认证标志，产品铭牌上的仪器编号为五位阿拉伯数字：7* * * *。
此时仪器开始采样，泵开始工作。显示器上将动态显示剩余采样时间，待采样完毕，仪器发出“嘀”的一声提示采样结束，显示器显示：

粉尘浓度检测仪使用方法粉尘浓度测试仪主要用于检测环境中的粉尘浓度，当前人们对生活工作居住环境的要求越来越高，其工作原理主要是激光感应原理。

那么粉尘浓度使用方法有哪些呢？一、开机预热与时间校准：1、首先按下POWER 键，会依次显示月、日、小时、分钟；然后按调整键，“小时”位闪动，在按↑/回放或↓/存储键增加或减小数值；再按调整键，进入下一位调整，同理调整“分钟”、“月”、“日”、“年”，完成年度位调整后按调整键，返回时间显示，完成时间校准。

2、预热：将选择扳钮扳到“灵敏度校准”位置后预热（3～5）分钟。

二、自动检测1、首先按K1同时再按K2键后松开（出现提示符“?”），屏幕显示程序编号（默认1），按↑/回放或↓/存储键可改编程序编号。

2、按调整键查看程序设置参数（“?”提示符消失）：依次显示：采样时间，间隔时间，K值、延时时间，采样次数。

最后回到程序编号（“?”提示符出现）。

3、如使用该程序则按开/停键开始测量，如需要再调整，可在显示程序编号状态按上述步骤继续调整。

注：1、只能通过PC机修改数据和自定义运行程序。

2、延时时间是指按开/停键后，延时执行程序的时间。

所有时间单位为秒。

三、测试范围1、检测灵敏度：0.01mg/m? 相对误差±2%（相对于校正粒子）；2、测定范围：0.01 mg/m3 ～100mg/m3（相对校正粒子）；3、测定时间：标准时间为1分钟，设有(0.1、1、3、5、10、15)分钟及手动档4、重复性误差：±2％；5、测量准确度：±10％6、显示器：4位（9999）液晶显示，计数时有“▲”标志出现，根据指示灯提示，可显示相对质量浓度CPM或质量浓度mg/m?；四、粉尘浓度检测仪使用注意事项粉尘的危害归结起来可以分为三大类：对人体健康的危害、对生产的影响及对环境的影响。

无论是对个人健康还是对社会发展来说，粉尘污染带来的危害都是不容小觑的。

因此，加强防范和治理粉尘污染的力度，是我们目前面对的重要课题，这就把粉尘检测仪推上了一个重要位置。

GT-1000系列复合气体与粉尘检测仪产品使用说明书深圳市科尔诺电子科技有限公深圳市科尔诺电子科技有限公司司ShenZhen Keernuo Electronics Technology Co.,Ltd目录◆注意事项 (2)◆产品概述 (4)◆仪器特色 (4)◆技术参数 (5)◆外形结构 (7)◆操作说明 (8)◆仪器操作界面 (10)◆其他注意事项 (15)◆常见故障与处理 (16)◆浓度数据导出说明 (17)1注意事项①按键说明：仪器显示下方共设7个按键：上、下、返回、OK、run/stop、电源、打印三个操作界面：检测界面、主菜单界面、参数设置界面以下是每个界面下7个按键的功能说明表：检测界面主菜单界面参数设置界面上键无上移上移/数值加下键无下移下移/数值减返回键无返回上一级菜单返回上一级菜单OK键进入主菜单（长按5秒）确定进入子菜单确定/选择/保存run/stop键气泵开关/定时检测开关无无电源键开/关机（长按5秒）开/关机（长按5秒）开/关机（长按5秒）打印键打印即时浓度数据无无注意：GT-1000复合检测仪只有在气泵开启的时候才可以正常检测浓度数值。

②关于检测仪超量程操作处理用户应避免用超过仪器量程的气体冲击传感器，该操作轻则会影响检测仪的使用寿命、检测精度，重则会使检测仪的传感器直接损坏失效。

当用户不小心进行了超量程操作，应迅速将仪器撤离检测现场，将其置于洁净的空气中半小时以上，观察仪器的浓度值是否下降，如果浓度值能一直下降至正常值，此时对仪器进行零点校准后可以继续使用；如果仪器在超量程操作使用后，在洁净空气中长时间放置之后浓度值依然居高不下，则应寄回厂家或代理商进行检修，准备更换传感器。

特别注意：超量程操作导致检测仪损坏不在保修范围之内。

③关于检测仪校准及服务保障2我司承若所有经本公司出厂的检测仪都会经过相关特定浓度的标准气体校准，用户购买本公司产品之后如无特殊情况无需自行进行检测仪的目标点校准操作，且该操作一定要在专业技术人员的指导下进行。

CN我们能做什么?ENVEA 在设计和制造各类型仪器方面拥有 70 多年的经验，以支持各行业更好地理解和控制其工业过程。

我们采用创新的技术和解决方案来监测固态粉末、粉尘和气体，不仅有助于提高生产效率，而且有助于减少生产时间的损失、减少维护工作量和降低其他相关成本。

我们的仪器提供了一个监测工业过程的窗口，通过监测数据来优化工厂效率和提高产品质量。

ENVEA 在世界100多个国家有销售和服务网络。

除了工业过程监测业务，我们在环保监测领域也有40多年的经验，为监测行业研发设计了一系列颗粒物监测仪和CEMS 气体分析仪以及汞、流量和空气质量分析系统（AQMS ）。

排放我们的经验基于遍布世界各地的数以千计的已安装系统，帮助改进您的工艺过程矿业水泥石灰碎石沥青石英煤/ 焦炭玻璃石棉陶土玻璃纤维铅玻璃耐火材料采石蛭石石膏砖窑陶器盐业采矿冶金钢铁镀锌铸造厂铝回收铝冶炼镍冶炼贵金属冶炼锌回收锌冶炼铜回收铜冶炼铁基铸造铅回收铅冶炼化工塑料冶炼喷涂制药颜料二氧化钛涂料化肥橡胶化妆品碳黑杀虫剂油墨轮胎洗涤剂行业我们在各行业丰富的知识和过程应用经验使我们能深刻理解各个行业每个应用场合的特点和需求，并通过我们的监测设备降低生产成本并改进工艺过程。

与许多世界先进制造商的密切合作使我们对他们的需求有了深入的了解，这一直是我们仪器研发的重要驱动力。

我们的传感器通常安装在恶劣的工业环境中，设计用于提供坚固耐用、可靠的监测能力，通常带有内置自检，以确保卓越的性能。

从电力、矿产、钢铁等重工业到化工和食品工业的复杂工艺，我们的固态粉末监测仪、粉尘仪和气体分析仪有助于提高成本效益和生产工艺的可靠性。

无论我们涉足的是什么行业我们立志于:•为用户提高能源和原材料的使用效率，以及自动化水平•提高在线实时质量控制和趋势分析的能力•提供实时传感器反馈信息，以实现更灵活和高效生产•满足新的监管要求和环保发展，同时降低运营成本食品咖啡谷物 啤酒能源煤生物质天然气生物燃料石油焚烧 医疗垃圾 化工垃圾 火葬 生活垃圾5烟囱111 23 4 5 6 78加料槽内的点料位检测吸附剂质量流量测量焦煤, 石灰活性碳旋风分离器出口的流动/堵塞检测过滤器出口积灰料位检测积灰传送系统的流动检测储存仓中的连续料位检测单个布袋室出口粉尘浓度监测109 过程气体监测燃烧优化 (CO, O2)脱硫装置 (HCl, NOx, SO2, (CO, O2, H2O)脱汞 & 重金属装置脱硝装置控制(NO, NH3,SNCR)过程泄漏检测颗粒物泄漏检测恶臭气味 & 过程气体泄漏检测(VOCs,NOx, SO2, H2S, NH3, Hg)烟气合规性测量: NH3, HCl, HF, NOx, SO2, CO, CO2,O2,H2O, Hg, TOC, PCDD/F, 粉尘和烟气速度11布袋除尘的单排布袋破损预警监测7过程气体监测: CO, O 2, NOx NOx, NH 3 SO 2, O 2烟气合规性测量: NOx, SO 2, CO, CO 2, O 2, NH 3, HCl, HF, H 2O, Hg, TOC,PCDD/F, 粉尘和烟气速度过程泄漏检测:CO, CO 2, VOCs, SO 2, TRS, 颗粒物76电力行业123煤粉流量测量除尘器出口积灰料位检测 过滤器效率监测布袋除尘的单排布袋破损预警监测54812345物料溜槽监测料位监测和环境粉尘监测物料流动监测物料剂量测量用于干燥器和注水控制的水分测量6食品行业(咖啡生产)789 固体质量流量测量添加剂和配料的计量烟囱排放测量袋式除尘器效率管理碳黑行业1 2 3 4 5过滤器出口流动/堵塞检测造粒机出口流量测量烘干机出口连续水份测量过程气体监测: CO, O2布袋除尘的单排布袋破损预警监测烟囱排放合规性监测: CO, CO2, SO2, NOx, H2O, O2,CH4,VOC, 粉尘和烟气速度湿法 FGD 粉尘排放测量进入粉仓的炭黑的质量流量测量过程泄漏检测: CO, CO2, NH3, SO2, VOC, 颗粒物76rrtpqqt11123455555555698978布袋除尘的单排布袋破损预警监测8水泥行业1112347101114生料磨机旋风预热器布袋室熟料磨机101313131313899991212126123456进入高炉的煤粉质量流量单喷枪煤粉流动/堵塞检测 煤粉含水量连续测量 烧结粉尘的流量连续测量仓筒料位检测筒仓袋式除尘器性能监测单室袋式除尘器性能电除尘器效率监测过程气体监测: CO, O 2 NH 3 (SCR)烟气排放监测: CO, SO 2, NOx, H 2O, NH 3, CO 2, O 2, CH 4, VOC, 粉尘，温度和烟气速度过程泄漏检测:VOC, CO, CO 2, HF, HCl, NH 3, SO 2, 颗粒物12钢铁行业7891011123456 筒仓布袋室性能监测布袋室性能监测粉尘排放测量过程泄漏检测:CO 2, NH 3, SO 2, CH 4, 颗粒物987进料清洗后的流量测量 流入辊磨机的流动/堵塞检测调节后的水份连续测量粒度变化监测储存仓中的连续料位测量ENVEA生产一系列卓越的固态粉末、颗粒和粉尘监测器，以满足工业过程的持续需求。

德菲电气KDM-31GB粉尘仪说明书
KDM-31GB粉尘仪本仪器适用于各种工业场合的劳动卫生和空气中粉尘浓度的测定。

具有体积小、重量轻、外形美观、安装方便且易于使用，可用于洁净室监测和一般环境监测。

本仪器是一种便携式粉尘检测仪，由微处理器控制，内置标准大气校正曲线及标准大气修正曲线。

可连续测定劳动卫生和空气中粉尘浓度，它具有体积小、重量轻、外型美观且便于使用等特点。

它是由一个带有抽气泵的过滤式呼吸器及一个电子元件组成的监测仪器,可方便地与各种烟尘检测仪配套使用。

本仪器也可与其他设备配套使用测量浓度或空气量。

KDM-31GB型除尘器自动在线粉尘检测仪（粉尘仪），它是由主机+传感器+单片机+脉冲清灰装置组成；KDM-31GB型除尘器自动在线粉尘仪的采样探头采用高精度的进口原装传感器；可以连续实时地采集。

粉尘浓度检测仪-CCZ-1000(直读式测尘仪)使用说明书本文所说的粉尘浓度检测仪-CCZ-1000(直读式测尘仪)是专门为煤矿、非煤矿山、燃煤电厂等有爆炸性气体或粉尘的环境下测量总粉尘或呼吸性粉尘浓度并能直接读数而研制的，它具有现场数字显示,数据存贮和打印功能，取得了防爆合格证和煤矿产品安全标志认证（MA认证）。

文章全面介绍了CCZ-1000直读式测尘仪的结构特征和工作原理、特点、用途、主要技术指标、使用及维修方法。

警告： 1 严禁使用本说明书规定以外的电池！2 严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数。

一、概述1器。

230.5 mg/m3～1000mg/m34、防爆类型防爆型式：矿用本质安全型；防爆标志：ExibI5、产品执行标准MT 163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/SD 029-2006《CCZ-1000型直读式测尘仪》。

6、使用环境条件a）工作温度：0℃～40℃；b）相对湿度：大气压≤95%；c）大气压：86kPa～110kPa；d）含有瓦斯或煤尘爆炸危险的煤矿井下。

二、粉尘浓度检测仪结构特征与工作原理、结构CCZ1000型直读式测尘仪由采样头、检测装置、本安电源、单片机系统及气体质量传感器组成。

仪器的外形结构如图1所示，面板示意图如图2所示。

1. 提手2.外壳3.流量计4. 检测装置5.弯头6.连接管7.抽气泵8.电池组9.电池盒10. 采样头座11. 采样头12.电源模块图1 CCZ1000型直读式测尘仪外形结构图图2 CCZ1000型直读式测尘仪面板示意图2、工作原理将放好采样滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜的质量进行测量，测量结果计为Ⅰ1并存储。

再将滤膜夹从检测装置内取出放入采样装置内开始采样，采样由微电机带动叶片泵工作，形成负压将含尘空气抽入装置内的滤膜上，与采样同步的计时器开始计时，数码显示的数字表示采样时间，当测尘仪停止采样时仪器显示出总的采样时间，并自动存储下来。

图6-4设备校准
零点校准：如图6-5，系统打开反吹阀，将检测室残留的样气吹扫干净，倒计时完成后，自动保存校准参数，零标完成；
图6-5零点校准
跨度校准：如图6-6，系统打开反吹阀，将检测室残留的样气吹扫干净，进行跨标校准，倒计时完成后，自动保存校准参数，跨标完成。
图6-6跨度校准
提示：校准过程中，对外信号输出会一直保持为校准前的浓度值。
法兰预埋后，将仪器对接法兰对准预埋法兰插入，在预埋法兰和对接法兰之间应放入石棉垫或其它软质垫，采用直径8-10的螺栓固定后及完成了仪器的现场安装。
注意：在预埋法兰和对接法兰之间应装入石棉垫，防止大量漏气，大量的漏气会影响测量的准确性和稳定性。
仪器安装到预埋法兰上后，需连接仪表气，压缩空气在与仪器相连接前需要安装一个恒压调节器和油水分离一体的油水分离器就可以满足要求了。在仪器下端有一个φ4×6的单卡套连接气嘴（图4-2），将经过油水分离的仪表气通过一根特氟龙管连接到气嘴上即可完成气路的连接。
跨标参数设置：如图6-7，跨标参数设置针对测量量程及量程系数设置，量程浓度就是仪表的测量量程，最大量程值为200mg/Nm3；量程系数为当前设置的量程浓度对应的信号值。
图6-7跨度校准
采样设置菜单如图6-8所示，采样设置功能需配合选配的等动跟踪单元才能工作。采样方式分：自动跟踪和设定流量采样，采样嘴直径默认3mm。
图6-13 通讯设置菜单
高级设置菜单，需输入高级密码才能进入。高级设置菜单可修改校准系数和执行恢复出厂设置等功能，见图6-14。
图6-14 高级设置菜单（校准系数和恢复出厂）
7日常维护
日常检查
检查进气口压力，查看抽气泵是否工作；
检查状态，查看系统状态是否异常；
检查读数，查看数值是否实时更新、异常变化等。

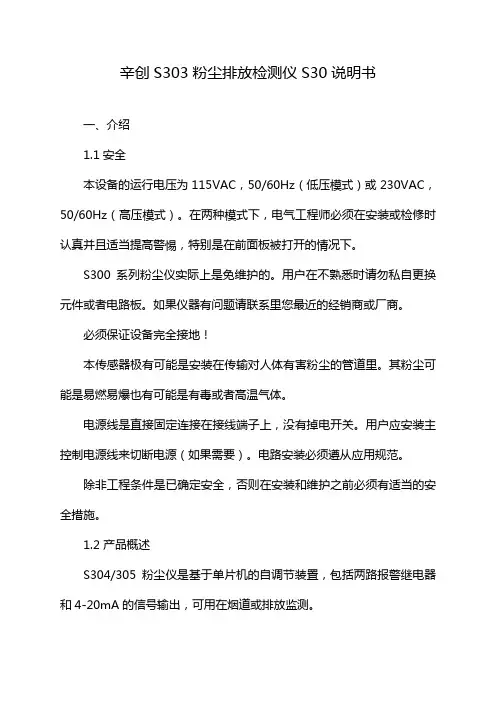

辛创S303粉尘排放检测仪S30说明书一、介绍1.1安全本设备的运行电压为115VAC，50/60Hz（低压模式）或230VAC，50/60Hz（高压模式）。

在两种模式下，电气工程师必须在安装或检修时认真并且适当提高警惕，特别是在前面板被打开的情况下。

S300系列粉尘仪实际上是免维护的。

用户在不熟悉时请勿私自更换元件或者电路板。

如果仪器有问题请联系里您最近的经销商或厂商。

必须保证设备完全接地！本传感器极有可能是安装在传输对人体有害粉尘的管道里。

其粉尘可能是易燃易爆也有可能是有毒或者高温气体。

电源线是直接固定连接在接线端子上，没有掉电开关。

用户应安装主控制电源线来切断电源（如果需要）。

电路安装必须遵从应用规范。

除非工程条件是已确定安全，否则在安装和维护之前必须有适当的安全措施。

1.2 产品概述S304/305粉尘仪是基于单片机的自调节装置，包括两路报警继电器和4-20mA的信号输出，可用在烟道或排放监测。

本产品集传感器和控制于一体，并专门设计了便于安装和操作的IP65防护等级的壳体。

标准型结构设计用于2bar，100°C。

高温型可用于800°C，高压型能适用于16bar。

1.3 工作原理S304/305利用可靠的静电技术，通过粉尘和传感器杆的相互作用在两者之间产生电荷的运动。

就是这种小的运动产生了电信号。

如果颗粒物质类型保持不变，即使传感器上黏附颗粒，产生的信号也会与流速成比例。

实践表明这种固体流量测量方法精度高，维护量少。

二、安装2.1 安装地点的选择S300系列粉尘仪最好安装在微粒均匀分布而且呈直线流动的管道的区域。

这样确保传感器杆能和具有代表性的微粒流充分接触。

最理想的位置是一段竖直的或水平的管道，距下游的至少3倍管径，距上游5倍管径而且没有弯曲，阀门，节流阀或其它阻碍。

实际应用中，往往要折衷选取，以适应以上条件中的大多数。

S300系列必须安装在金属管道中以提供静电屏蔽和参考地。

2、自校：
仪器自校的目的是仪器自我检查仪器输出信号的底噪声，如果底噪声太大会影响测量结果。
步 操作
骤
显示
说明
区域:2
█
1
待机界面
待机中......
12/08/16
13:00:00
3
按【自校】键仪器自动
2 进行自校，自校时间 1
分钟。
区域:2
█
校正中...... 0
12/08/16
13:00:00
自校中
三、仪器结构原理
本仪器是由组装在一起的感应器和数据处理器组成。感应器是本仪器数据采集的关键部件，该部件的原理是将激光束经过一 组非球面镜变成一束功率密度均匀分布的细测量光束,在光束轨迹的侧前方为一前焦点落在光束轨迹上，后焦点落在一光电转换器 上的散射光收集透镜组，当一流动的取样空气通过激光束与散射光收集镜组的前焦点交汇处时，空气中的尘埃粒子发出与其物理 尺寸相对应的散射光，散射光经过光学透镜收集，在后焦点处由光电转换器件接受并转换成相应的电信号。感应器的采样气体进 口设在仪器的顶端位置。采集空气的动力源是一无刷直流风机。数据处理器则将感应器收集到的电信号经过电子切割器将大粒子 分离掉以后，由微处理器进行湿度、质量浓度等换算。结果由LED显示器显示、储存或打印。
启动仪器。测试和采样结束后，根据本仪器在本次测量中所测的数据与称重法或其他计量许可的基准可吸入颗粒物浓度测量仪器
在本次测量中的测量结果，求出其零点及系数，公式为：
Y = AX
其中：
Y：其他方法测得的基准值
X:本仪器的测量值
A:修正系数
步 操作
骤
显示
说明
区域:2
█
1
待机界面
待机中......

7 故障处理....................................................................................................................16
-2-
安徽皖仪科技股份有限公司
1 概述
烟尘浓度监测仪使用说明书
径管下游方向不小于4倍直径，和距上述部件上游方向不小于2倍直径处。对 矩形烟道，其当量直径D=2AB/（A+B），式中A,B为边长。当安装位置不能 满足上述要求时，应尽可能选择在气流相对稳定的断面，但安装位置的前管 段的长度必须大于后管段的长度。烟气流速大于5m/s的位置的环境条件，如 振动、温度、气流的稳定性、气流上下游弯管或变径的距离。如下图： 2． 环境中腐蚀和有害气体的存在会使电子元件（如IC插座，连接器等）易发生 故障，大大缩短产品使用寿命，有害气体也往往使得维护人员无法维护，因 此在选择安装位置应避免腐蚀和有害气体的位置。 3． 安装点要易于到达，安装和维护通道的安全性。 4． 信号线的排布（应远离其他电磁设备，避免相互干扰）。 5． 为了抗击雷电、浪涌等干扰的冲击，要求安全保护地的接地电阻不大于10 欧姆。
1.1 用途.......................................................................................................................3 1.2 工作原理...............................................................................................................3 1.3 主要指标..............................................................................................................续监测仪是新一代在线监测仪器，可以在风、雨、 雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测污染源的烟尘排放情况， 目前已经广泛应用以下领域：固定污染源烟气排放连续监测系统（CEMS）中颗粒 物浓度测试、除尘设备效率监测、燃烧效率监测、工业制造过程中粉尘浓度的测量、 工矿企业职业健康保护粉尘监测、生产车间、厂房的粉尘负荷监控、科学研究、实 验现场测试等。涉及行业包括水泥、火电、钢铁、冶金、炼油、铝业、石化、造纸、 玻璃工业等。

粉尘检测仪常用使用说明书
2016-9 产品简介：
粉尘检测仪是用于检测空气中含有灰尘微粒数量的仪器，能检测的微粒达到1微米。

当含有微粒的空气进入传感器里，传感器检测到灰尘微粒输出脉冲信号，微粒数量越多脉冲的宽度越大，从而计算出空气中灰尘微粒数量。

很适合用于路边和工地检测空气质量的仪器。

产品特点：
1、粉尘传感器采用粒子计数原理，可灵敏检测直径 1 微米以上的粒子；
2、采用RS-485 通迅，实现远距离传输检测的粉尘浓度；
3、易安装使用；技术参数：
测量对象：空气中的固体粒子(内置加热器自动吸入空气)
测量粒径：1um以上；
工作电源：DC9V- DC15V
功耗：<1W
精度：千粒/ 升
测量周期：3 秒
测量范围：浓度0〜12千粒/ 升( K pcs )
输出信号
接口方式：RS485
通迅波特率：9600
传感器稳定时间：接通工作电源后约1 分钟
工作温度：-10~60 C
存储温度：-20~80 C
工作湿度：5%RH ~ 90%RH
存储湿度：5%RH ~ 95%RH
粉尘传感器通迅协议：
0x18 0x03 0x01 0x01 0x1d ;
2、主机-> 从机重新采集粉尘数据（时间和粉尘计数器清零）;
0x18 0x03 0x02 0x01 0x1e ；
2、从机-> 主机发送粉尘传感器数据；
）0xxx （小数）0xxx
0x18 0x03 0xxx（整数。

CCZ-1000型直读式测尘仪使用说明书本文所说的CCZ-100直读式测尘仪是专门为煤矿、非煤矿山、燃煤电厂等有爆炸性气体或粉尘的环境下测量总粉尘或呼吸性粉尘浓度并能直接读数而研制的，它具有现场数字显示,数据存贮和打印功能，取得了防爆合格证和煤矿产品安全标志认证（MA认证）。

文章全面介绍了CCZ-100直读式测尘仪的结构特征和工作原理、特点、用途、主要技术指标、使用及维修方法。

警告： 1 严禁使用本说明书规定以外的电池！2 严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数。

一、概述1、产品特点CCZ-1000型直读式测尘仪适用于煤矿或其它粉尘作业环境，用于测定总粉尘或呼吸性粉尘浓度并能直接读数的便携式粉尘浓度测定仪，该仪器以β射线吸收法为原理，其冲击式呼吸性粉尘分离装置的分离效能符合“BMRC”呼吸性粉尘分离效能国际标准曲线的要求，该仪器稳定性好，测量准确度高，测量精度不受粉尘性质影响，是工矿企业和环保部门可以选择的可靠粉尘浓度测量仪器。

具有现场数字显示,数据存贮和打印功能.2、主要用途本仪器用于煤矿或其它粉尘作业环境进行直接测定总粉尘和呼吸性粉尘浓度。

3、型号的组成及其代表意义：测量范围：0.5 mg/m3～1000mg/m3直读式粉尘测定器4、防爆类型防爆型式：矿用本质安全型；防爆标志：ExibI5、产品执行标准MT 163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/SD 029-2006《CCZ-1000型直读式测尘仪》。

6、使用环境条件a）工作温度：0℃～40℃；b）相对湿度：大气压≤95%；c）大气压：86kPa～110kPa；d）含有瓦斯或煤尘爆炸危险的煤矿井下。

二、结构特征与工作原理1、结构CCZ1000型直读式测尘仪由采样头、检测装置、本安电源、单片机系统及气体质量传感器组成。

仪器的外形结构如图1所示，面板示意图如图2所示。

1. 提手2.外壳3.流量计4. 检测装置5.弯头6.连接管7.抽气泵8.电池组9.电池盒10. 采样头座11. 采样头12.电源模块图1 CCZ1000型直读式测尘仪外形结构图图2 CCZ1000型直读式测尘仪面板示意图2、工作原理将放好采样滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜的质量进行测量，测量结果计为Ⅰ1并存储。

JCF-6H型袖珍式激光环境粉尘连续测试仪用于测量公共场所空气中可吸入粉尘（PM10、PM2.5）浓度和洁净度为1万级-30万级环境单位体积空气里粒径为0.3-5.0um尘埃粒子的数量。

是疾控中心、卫生监督、环境灰尘监测等部门实时快速测量以上项目的新一代智能化测量仪器。

JCF-6H型手持式粉尘检测仪本仪器为小型便携式测量仪器，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。

由单片微处理器管理和控制测试全过程，采用高分辨率大屏幕高亮度液晶显示器，全中文显示。

仪器还配有环境温度和相对湿度测试装置，以方便用户对检测环境的检查。

该仪器体积小，携带方便，具有测试快、灵敏度高、稳定性好、重量轻、操作简单、交直流两用等优点。

适宜无外电源场合测量，可广泛用于各类公共场所及电子、光学、食品、航天航空等领域。

二、主要技术指标1、粉尘测量档别：PM10、PM2.5及全尘（TSP）；2、可吸入粉尘测量范围：0.001-10mg/m3；在TSP模式下最大量程100mg/m3；3、检测灵敏度：0.001mg/m3;重复性误差：≤±2%；4、测量粒径档别：（0.3、0.5、0.7、1.0、2.5、5.0）um六档同时显示；5、空气采样流量：2.0L/min（0.1ft3/min）；6、采样时间：1分、2分···30分；及手动任意时间。

直读粉尘质量浓度（mg/m3）；7、具有公共场所检测模式、大气环境检测模式以及劳动卫生模式；8、可计算出时间加权平均值（TWA）和短时间接触允许浓度（STEL）；9、具有粉尘浓度超标报警设定功能，浓度值可任意设置；10、湿度自动修正；11、数据存储容量：1000组数据，可选配打印机随机查询打印；12、配接电脑，实现数据海量存储，网络传输，远程监控（需有网络、相关软件支持），可打印检测结果；13、仪器设有可编程时钟芯片，为测量提供准确的日期、时间信息；14、工作环境：温度（0-35℃）、湿度RH（20-70）%；15、工作电源：220V交流电源；内置高容量锂电池，充足电后可连续使用5小时以上；16、仪器配置温湿度传感器；17、体积：200mmX 170mmX70mm；重量：约900g。

YR-FD100粉尘浓度测量仪说明书目录1.粉尘浓度测量仪概述 (2)2.测量仪技术参数 (3)2.1技术指标 (3)3.安装说明 (3)3.1安装位置 (3)3.2布线 (5)3.3接线 (6)4.操作使用说明 (7)4.1上电 (7)4.2检测 (7)4.3设置 (8)5.测量仪维护与保养 (8)5.1常见故障的分析与排除 (9)6.订货须知 (10)7.成套性 (10)8.附图 (10)8.1测量仪产品展示图 (11)1.粉尘浓度测量仪概述YR-FD100是我公司独立开发的功能实用、操作方便的粉尘浓度测量仪。

YR-FD100系列粉尘浓度测量仪可直读空气中粉尘颗粒物质量浓度。

该产品可采用RS485工业级总线和标准三线制4-20mA，抗干扰能力强，远距离传输。

吸收消化了国内外先进的测尘技术，利用光散射原理对粉尘进行检测，由微处理器对检测数据进行运算直接显示粉尘质量浓度并转换成数据信号输出。

该传感器由采样头、检测装置、单片机系统及抽气系统组成具有携带方便，测量快速准确、检测灵敏度高、性能稳定、维护简单等特点。

由于采用使用激光散射技术及高可靠抽气系统等新技术，使该传感器更具质量与技术优胜。

该产品采用壁挂式的安装，通过与控制器的配合使用，并通过控制器单片机对粉尘浓度测量仪上传的数据进行的各种数据的处理，最终完成数据的显示，输出的控制等功能。

本产品的设计、制造及检验均遵循以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》GB12476.1-2013《可燃性粉尘环境用电气设备第1部分：通用要求》GB12476.5-2013《可燃性粉尘环境用电气设备第5部分：外壳保护型“tD”》GB/T4208-2017《外壳防护等级（IP代码）》功能特点：☆字段屏实时显示粉尘质量浓度（ug/m3）；☆采用激光散射原理实现精准测量，独有的激光防衰减技术；☆RS485总线和二总线（PowerBus）可选配；☆标准三线制4-20mA电流输出，抗干扰能力强，易于远距离信号传输；☆红外遥控，报警设定值可调，不开盖即可对测量仪调整，操作方便；☆单路继电器（250V5A）输出，自动开启风机和电磁阀；☆现场防爆声光报警；☆准确性高、检测灵敏度处于国内同类产品领先水平；☆安装简单，维护简单；2.测量仪技术参数2.1技术指标1、检测场所：TSP监测、扬尘监测、净化监测，道路、工厂、矿场、石子加工厂、建筑工地环境监测2、测量范围： 0﹣1000 0﹣6000（ug/m3）（注：具体量程根据需求出厂时确定，量程不可调）3、测量误差：＜±10%（ug/m3）4、显示方式：LCD显示屏直读显示5、报警方式：声光报警6、报警设定：低L：400ug/m3，高H：800ug/m3（各量程需求下高低限值均可调整）7、响应时间：＜6S8、通讯方式：RS485工业总线和二总线可选配，标准三线制4-20mA9、供电电压：直流24V电源供电10、安装方式：固定支架、管装、墙壁装11、工作环境：温度：-10℃～50℃相对湿度：≤95%R.H12、大气压力：80-106kPa13、外型尺寸：215*210*82mm14、输出信号：4-20mA电流信号，对应0-满量程15、故障报警：系统可显示粉尘浓度测量仪连线短路、断路故障；传感器故障；系统供电故障等注：以上数据取决于环境条件。
