JC-1000粉尘浓度测试仪说明书

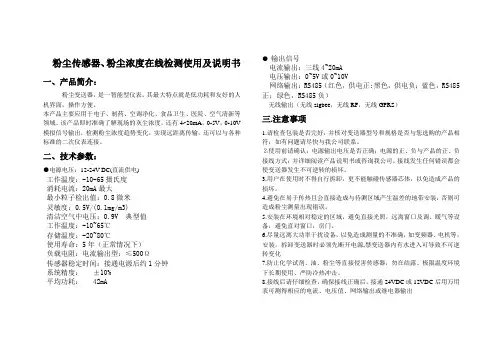

粉尘传感器、粉尘浓度在线检测使用及说明书一、产品简介：粉尘变送器，是一智能型仪表。

其最大特点就是低功耗和友好的人机界面，操作方便。

本产品主要应用于电子、制药、空调净化、食品卫生、医院、空气清新等领域。

该产品即时准确了解现场的灰尘浓度，还有4~20mA，0-5V，0-10V 模拟信号输出，检测粉尘浓度趋势变化，实现远距离传输，还可以与各种标准的二次仪表连接。

二、技术参数：●电源电压：12-24V DC(直流供电)工作温度：-10-65摄氏度消耗电流：20mA最大最小粒子检出值：0.8微米灵敏度：0.5V/(0.1mg/m3)清洁空气中电压：0.9V 典型值工作温度：-10~65℃存储温度：-20~80℃使用寿命：5年（正常情况下）负载电阻：电流输出型：≤500Ω传感器稳定时间：接通电源后约1分钟系统精度：±10%平均功耗： 42mA ●输出信号电流输出：三线4~20mA电压输出：0~5V或0~10V网络输出：RS485（红色，供电正;黑色，供电负；蓝色，RS485正；绿色，RS485负）无线输出（无线zigbee，无线RF，无线GPRS）三.注意事项1.请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；如有问题请尽快与我公司联系。

⒉使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。

接线发生任何错误都会使变送器发生不可逆转的损坏。

3.用户在使用时不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。

4.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则可造成粉尘测量出现错误。

5.安装在环境相对稳定的区域，避免直接光照，远离窗口及调、暖气等设备，避免直对窗口，房门。

6.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装，拆卸变送器时必须先断开电源,禁变送器内有水进入可导致不可逆转变化7.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击。

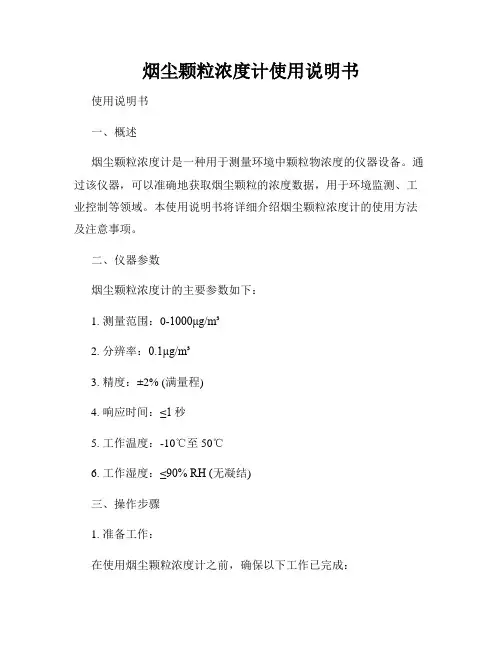

烟尘颗粒浓度计使用说明书使用说明书一、概述烟尘颗粒浓度计是一种用于测量环境中颗粒物浓度的仪器设备。

通过该仪器，可以准确地获取烟尘颗粒的浓度数据，用于环境监测、工业控制等领域。

本使用说明书将详细介绍烟尘颗粒浓度计的使用方法及注意事项。

二、仪器参数烟尘颗粒浓度计的主要参数如下：1. 测量范围：0-1000μg/m³2. 分辨率：0.1μg/m³3. 精度：±2% (满量程)4. 响应时间：≤1秒5. 工作温度：-10℃至50℃6. 工作湿度：≤90% RH (无凝结)三、操作步骤1. 准备工作：在使用烟尘颗粒浓度计之前，确保以下工作已完成：(1) 检查电池电量是否充足，充电并更换电池（如果需要）；(2) 清洁测量口及传感器，确保无杂质；(3) 检查仪器是否完好无损，如有破损请勿使用。

2. 打开仪器：长按电源开关键，直至仪器启动并显示正常。

3. 进行测量：(1) 将测量口对准待测区域，确保仪器能正常接收颗粒物；(2) 轻触仪器顶部的“开始测量”按钮，仪器将开始测量颗粒物浓度；(3) 稍等片刻，仪器将显示出测量结果，以μg/m³为单位。

4. 结束测量：测量结束后，将仪器从测量区域移开，轻触仪器的“关闭”按钮，关闭仪器。

四、注意事项1. 使用过程中，请遵循以下安全操作规范：(1) 避免将仪器暴露于高温、高湿度环境中；(2) 避免将仪器接触水或其他液体；(3) 避免将仪器摔落或受到剧烈震动。

2. 定期校准：为了确保测量结果的准确性，建议定期将烟尘颗粒浓度计送至指定的维修点进行校准。

3. 移动时注意保护：在携带或移动烟尘颗粒浓度计时，应注意避免碰撞、摔落等操作，以免损坏仪器。

4. 维护保养：定期清洁测量口及传感器，避免污染影响测量结果。

五、故障排除如果烟尘颗粒浓度计无法正常工作，可尝试以下故障排除方法：1. 仪器无法启动：(1) 检查电池是否已装入且电量充足；(2) 确保电源开关是否正确打开。

粉尘仪说明书第一部分：产品简介一、产品概述粉尘仪是一种测量空气中粉尘浓度的仪器，主要用于工业环境中对粉尘的监测和控制。

本仪器采用先进的光学原理和颗粒物测量技术，能够准确测量空气中的粉尘颗粒物浓度，并提供实时的数据显示。

该仪器具有测量精度高、操作简便、实时监测等特点，是企业和环保部门进行室内和室外空气质量监测的重要工具。

二、产品特点1. 高精度测量：粉尘仪采用先进的光学传感器和颗粒物测量技术，能够实时监测空气中的粉尘浓度，测量精度高，数据准确可靠。

2. 多功能显示：仪器配备大屏幕液晶显示屏，可以同时显示当前粉尘浓度、最高值、平均值等数据，方便用户进行数据分析和判断。

3. 实时报警功能：当粉尘浓度超过设定的报警阈值时，仪器会发出声光报警信号，提醒用户采取相应的措施，确保工作环境的安全。

4. 可编程功能：粉尘仪可根据用户的需求进行灵活的参数设置，包括采样时间间隔、报警阈值等，以满足不同工作环境的要求。

5. 数据记录与导出：仪器内置数据存储功能，可以记录并保存多组测量数据，并支持通过USB接口将数据导出到电脑进行进一步分析处理。

第二部分：操作指南一、仪器启动和关闭1. 按下电源按钮启动粉尘仪，仪器将进行开机自检，待仪器自检完成后，显示屏上将显示当前粉尘浓度为0。

2. 长按电源按钮可关闭仪器，确认关闭前请保存已测量的数据。

二、测量操作1. 将粉尘仪放置在待测区域，确保仪器的探测头完全暴露在空气中。

2. 按下“开始测量”按钮，仪器将开始实时测量粉尘浓度，并将结果显示在屏幕上。

3. 在测量过程中，可以通过“最大值”键查看最大浓度值、“平均值”键查看测量时间段内的平均浓度值。

三、报警设置1. 进入设置界面，按住“设置”按钮3秒，进入报警设置。

2. 可通过向上和向下按钮设置报警阈值，确认设置后按“确定”按钮保存设置。

四、数据导出1. 使用USB数据线将粉尘仪和电脑连接。

2. 在电脑上打开数据导出软件，并选择相应的连接端口。

品牌路博型号CCD1000FB规格0.01mg/m3 ～100mg/m3（相对校正粒子）；0.01mg/m3～1000mg/m3（工业粉尘）；仪器有×10档量程扩展10倍。

外形尺寸202*84*187（mm）重量 4.5（Kg）产品用途总粉尘浓度的快速测定感谢您使用路博环保系列产品，当您准备使用本产品时请务必仔细阅读本说明。

并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务,同时避免您的误操作而损坏本机或发生其它意外。

请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。

版权声明本手册版权属青岛路博环保科技有限公司所有，未经书面许可，本手册任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段及方式进行传播。

青岛路博环保科技有限公司秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保留任何产品改进而不预先通知的权利。

如果用户不依照本手册说明擅自安装或修理更换部件，由此产生的责任由用户负责。

产品及产品颜色、款式请以购买的实物为准。

用户服务指引：1在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。

2本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，凭保修单享受免费维修。

3因违反操作规定和要求而造成的损坏、非我公司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我公司将进行收费维修。

4产品进行维修时，请主动出示产品保修卡。

不能出示产品保修卡的将作为收费维修。

5产品维护、维修后，请出示本手册，维修人员将填写所附的《维护、维修情况记录》并签名；同时也请您在维修人员的《维护、维修情况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位用户，请加盖公章。

6如果您对我们提供的产品和服务有任何疑问或不满，包括产品技术、质量、安装维修、服务态度、收费标准等问题，请您及时联络我们，我们将会对您的意见妥善处理。

粉尘颗粒测试仪使用方法说明书一、前言粉尘颗粒测试仪是一种用于检测空气中粉尘颗粒浓度的设备，广泛应用于工业、医疗、环境等领域。

本说明书旨在向用户提供粉尘颗粒测试仪的正确使用方法，以确保测试结果准确可靠。

二、设备介绍1. 外观描述粉尘颗粒测试仪外观小巧轻便，呈方形设计，便于携带和操作。

仪器正面有大尺寸液晶显示屏，背部设有操作按钮和充电接口。

2. 功能介绍粉尘颗粒测试仪具有以下核心功能：- 实时监测：仪器能够实时监测空气中的粉尘颗粒浓度。

- 数据记录：仪器自动记录测试数据，并支持通过USB接口导出。

- 报表生成：仪器可以根据测试数据生成详细的测试报告。

- 报警功能：当粉尘颗粒浓度超过设定阈值时，仪器会发出警报提醒用户。

三、使用步骤1. 准备工作a) 确保仪器已充电完毕，电量充足。

b) 检查仪器传感器是否干净无杂质，如有污物应及时清理。

2. 开机与设置a) 按下仪器背部的电源按钮，待仪器启动并进入待机状态。

b) 按照仪器显示屏上的提示，设置相关参数，如采样时间间隔、报警阈值等。

3. 进行测试a) 将仪器稳定放置在希望测试的位置。

b) 按下仪器正面的测试按钮，开始进行测量。

仪器将自动采集数据并显示在屏幕上。

c) 测试完成后，仪器将自动停止测量并显示测试结果。

四、数据处理与导出1. 数据处理仪器可以通过内部算法对测试数据进行处理，如计算平均值、最大值、最小值等。

用户可以通过仪器菜单栏中的相关选项进行设置和查看。

2. 数据导出a) 将仪器连接至计算机，使用USB线缆将其连接。

b) 打开计算机上的数据导出软件，并按照提示将测试数据导出到计算机中。

c) 用户可将导出的数据用于生成详细的测试报告，或进行进一步的数据分析。

五、注意事项1. 使用环境粉尘颗粒测试仪适用于室内和室外环境的测试。

在测试过程中，要注意避免水、油、化学品等物质进入仪器，以避免影响测试准确性。

2. 保养与维修定期检查仪器传感器的清洁程度，并定期进行校准和维护。

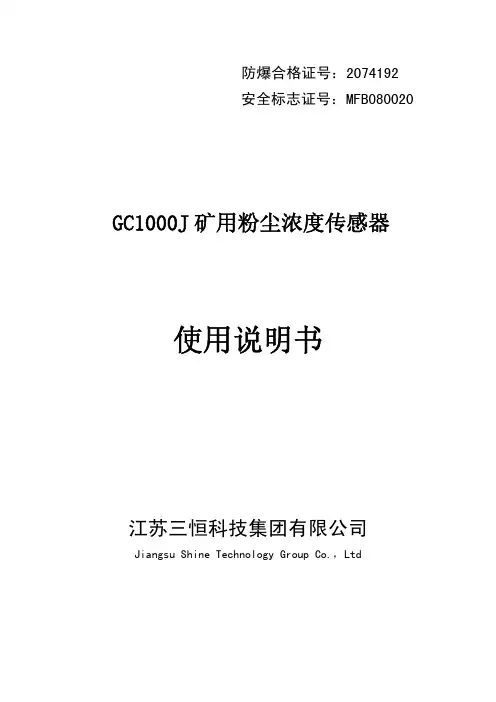

防爆合格证号：2074192安全标志证号：MFB080020 GC1000J矿用粉尘浓度传感器使用说明书江苏三恒科技集团有限公司Jiangsu Shine Technology Group Co.，Ltd重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。

1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。

江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本传感器维修时，不得改变本安电路和本安电路有关的元器件的电器参数、规格和型号，本安产品不得随意与其他未经联检的设备连接！！3．严禁在井下更换本产品配套的遥控器的后备电池！！4．传感器的安装位置及调校周期应符合煤矿安全规程的有关规定！！5注意激光安全，严禁打开传感器测量结构部分！！6本传感器属于精密机电一体化结构，使用中如出现问题即送返本公司维修，严禁自行维修！！7．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：Q/3204JSSH014-2007GC1000J型矿用粉尘浓度传感器企业标准关联设备：KDW67型隔爆兼本安多路电源安标证号：MAA080006目录１、概述 (2)２、使用环境条件 (3)３、主要特点 (3)４、工作原理 (3)５、主要技术指标 (4)６、使用方法 (4)７、运输与贮存 (6)８、质量保证 (7)９、随机清单 (7)１、概述GC1000J型矿用粉尘浓度传感器（以下简称传感器）是为了满足现有煤矿监测井下粉尘浓度而利用激光散射原理开发的高科技传感器。

该传感器的研制成功填补了我国长期不能实时监测井下粉尘的空白。

该传感器能够长时间连续实时检测井下粉尘浓度并同时输出与矿用监控系统相适应的信号，传感器除了和本公司的KJ70N煤矿安全监控系统配合使用外还可以和其他煤矿监测系统相兼容。

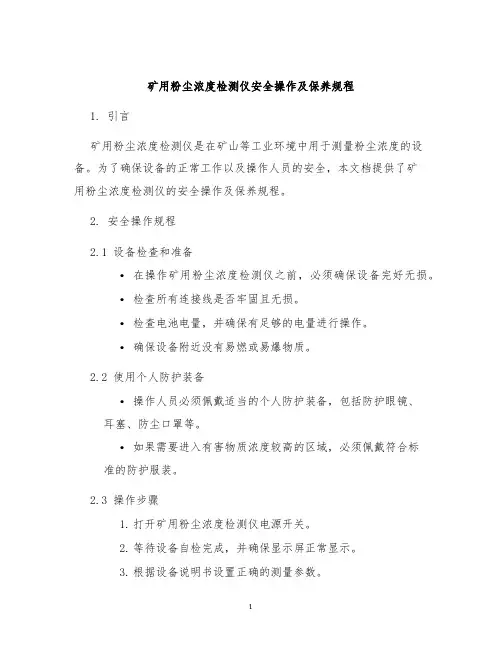

矿用粉尘浓度检测仪安全操作及保养规程1. 引言矿用粉尘浓度检测仪是在矿山等工业环境中用于测量粉尘浓度的设备。

为了确保设备的正常工作以及操作人员的安全，本文档提供了矿用粉尘浓度检测仪的安全操作及保养规程。

2. 安全操作规程2.1 设备检查和准备•在操作矿用粉尘浓度检测仪之前，必须确保设备完好无损。

•检查所有连接线是否牢固且无损。

•检查电池电量，并确保有足够的电量进行操作。

•确保设备附近没有易燃或易爆物质。

2.2 使用个人防护装备•操作人员必须佩戴适当的个人防护装备，包括防护眼镜、耳塞、防尘口罩等。

•如果需要进入有害物质浓度较高的区域，必须佩戴符合标准的防护服装。

2.3 操作步骤1.打开矿用粉尘浓度检测仪电源开关。

2.等待设备自检完成，并确保显示屏正常显示。

3.根据设备说明书设置正确的测量参数。

4.当设备显示稳定后，将检测探头置于待测区域，确保探头与空气充分接触。

5.等待一段时间，直到设备显示稳定的测量结果。

6.根据需要记录测量结果，并对结果进行分析和处理。

2.4 注意事项•在操作过程中，不要用力过大抓取、拉扯探头，以免造成损坏。

•如果发现设备出现异常或故障，请立即停止使用，并联系维护人员进行维修。

•在没有经验或未接受培训的情况下，不要擅自更改设备设置。

•在操作过程中，应保持仪器表面清洁，并避免与化学物质接触。

3. 保养规程3.1 定期清洁•每次使用后，应使用干净的软布清洁设备表面和探头。

•如果设备表面有污渍或尘土，可以使用中性清洁剂轻轻擦拭。

•不要使用含酸性、碱性或腐蚀性物质清洁设备，以免损坏外壳。

3.2 设备存放•若长时间不使用设备，请将其存放在干燥、通风且温度适宜的地方。

•避免将设备暴露在高温、潮湿或阳光直射的环境中。

•在存放设备时，应将其放置在防尘、防潮的包装盒中，尽量避免任何损坏。

3.3 设备校准•为确保测量结果的准确性，设备应定期进行校准。

•根据设备说明书的指引，使用标准气体进行校准。

•如果设备经过长时间使用或遭受严重冲击，建议进行校准。

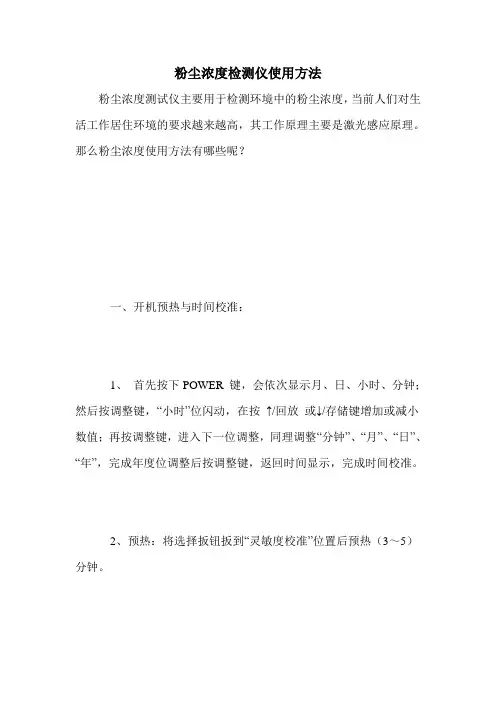

粉尘浓度检测仪使用方法粉尘浓度测试仪主要用于检测环境中的粉尘浓度，当前人们对生活工作居住环境的要求越来越高，其工作原理主要是激光感应原理。

那么粉尘浓度使用方法有哪些呢？一、开机预热与时间校准：1、首先按下POWER 键，会依次显示月、日、小时、分钟；然后按调整键，“小时”位闪动，在按↑/回放或↓/存储键增加或减小数值；再按调整键，进入下一位调整，同理调整“分钟”、“月”、“日”、“年”，完成年度位调整后按调整键，返回时间显示，完成时间校准。

2、预热：将选择扳钮扳到“灵敏度校准”位置后预热（3～5）分钟。

二、自动检测1、首先按K1同时再按K2键后松开（出现提示符“?”），屏幕显示程序编号（默认1），按↑/回放或↓/存储键可改编程序编号。

2、按调整键查看程序设置参数（“?”提示符消失）：依次显示：采样时间，间隔时间，K值、延时时间，采样次数。

最后回到程序编号（“?”提示符出现）。

3、如使用该程序则按开/停键开始测量，如需要再调整，可在显示程序编号状态按上述步骤继续调整。

注：1、只能通过PC机修改数据和自定义运行程序。

2、延时时间是指按开/停键后，延时执行程序的时间。

所有时间单位为秒。

三、测试范围1、检测灵敏度：0.01mg/m? 相对误差±2%（相对于校正粒子）；2、测定范围：0.01 mg/m3 ～100mg/m3（相对校正粒子）；3、测定时间：标准时间为1分钟，设有(0.1、1、3、5、10、15)分钟及手动档4、重复性误差：±2％；5、测量准确度：±10％6、显示器：4位（9999）液晶显示，计数时有“▲”标志出现，根据指示灯提示，可显示相对质量浓度CPM或质量浓度mg/m?；四、粉尘浓度检测仪使用注意事项粉尘的危害归结起来可以分为三大类：对人体健康的危害、对生产的影响及对环境的影响。

无论是对个人健康还是对社会发展来说，粉尘污染带来的危害都是不容小觑的。

因此，加强防范和治理粉尘污染的力度，是我们目前面对的重要课题，这就把粉尘检测仪推上了一个重要位置。

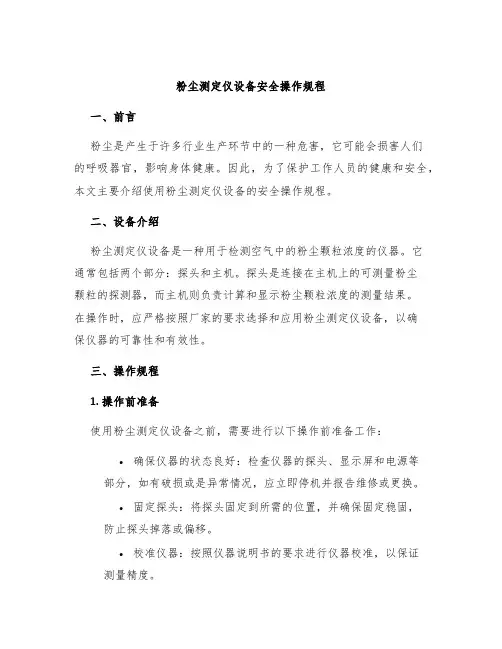

粉尘测定仪设备安全操作规程一、前言粉尘是产生于许多行业生产环节中的一种危害，它可能会损害人们的呼吸器官，影响身体健康。

因此，为了保护工作人员的健康和安全，本文主要介绍使用粉尘测定仪设备的安全操作规程。

二、设备介绍粉尘测定仪设备是一种用于检测空气中的粉尘颗粒浓度的仪器。

它通常包括两个部分：探头和主机。

探头是连接在主机上的可测量粉尘颗粒的探测器，而主机则负责计算和显示粉尘颗粒浓度的测量结果。

在操作时，应严格按照厂家的要求选择和应用粉尘测定仪设备，以确保仪器的可靠性和有效性。

三、操作规程1. 操作前准备使用粉尘测定仪设备之前，需要进行以下操作前准备工作：•确保仪器的状态良好：检查仪器的探头、显示屏和电源等部分，如有破损或是异常情况，应立即停机并报告维修或更换。

•固定探头：将探头固定到所需的位置，并确保固定稳固，防止探头掉落或偏移。

•校准仪器：按照仪器说明书的要求进行仪器校准，以保证测量精度。

•穿戴个人防护装备：应穿戴适当的个人防护装备，如呼吸器、口罩、护目镜和手套等。

2. 操作步骤使用粉尘测定仪设备时，需要按照以下步骤进行操作：1.打开电源：将主机的电源打开，确认显示屏正常显示，然后等待仪器进行自检。

2.等待校准：如果仪器要求在每次启动前进行校准，则需要等待仪器校准完成。

3.测量：将探头放置在需要测试的空气中，测量所需时间根据实际情况设置，通常为数秒至数分钟。

4.结束测量：测量完成后，将探头拔出空气，关闭电源或将仪器放置在适当的位置等待下一次使用。

3. 安全注意事项在使用粉尘测定仪设备时，需要注意以下安全事项：1.使用前应阅读仪器说明书，并按照要求进行操作。

2.操作人员应得到专业培训，并由有关人员进行指导和监督。

3.使用适当的个人防护装备，如呼吸器、口罩、护目镜和手套等。

4.禁止将粉尘测定仪设备悬挂在高处或空中，或是在运输过程中放置在不稳定的地方，以免探头掉落或偏移。

5.粉尘测定仪设备要经常进行维护和检修，以保证仪器正常工作。

粉尘颗粒分析仪使用方法说明书使用方法说明书一、使用前准备1. 安装：确保粉尘颗粒分析仪已正确安装在稳定的工作台上，且电源线已插入电源插座。

2. 校准：在使用粉尘颗粒分析仪之前，需要先进行校准。

校准包括仪器校零和校正传感器读数两个步骤。

二、校准1. 仪器校零：a) 打开仪器前盖，检查传感器是否完好无损。

b) 确保环境空气干燥无尘，并调整仪器底部的开关，使其进入校零模式。

c) 等待仪器完成校准，校准完成后，屏幕上的指示灯将变为绿色。

d) 关闭仪器前盖。

2. 校正传感器读数：a) 确保校零完成后仪器处于正常工作状态。

b) 选择适当的粉尘颗粒标准样品，将其放入仪器的取样室。

c) 按下仪器上的校正按钮，仪器将自动对标准样品进行校正，并显示校正结果。

d) 根据校正结果调整仪器的读数，直到显示屏上的数值与标准样品一致。

e) 关闭仪器。

三、使用1. 开机：a) 按下仪器上的电源按钮，等待仪器启动。

b) 启动完成后，仪器的屏幕将显示当前颗粒浓度。

2. 设置参数：a) 仪器启动后，按下菜单按钮进入设置界面。

b) 使用仪器上的调节按钮，在设置界面中选择所需参数，如测量时间、报警阈值等。

c) 完成参数设置后，按下确认按钮保存并退出设置界面。

3. 测量：a) 将待测样品放入取样室中，并关闭取样室门。

b) 按下测量按钮开始测量。

c) 仪器将根据设定参数进行测量，并显示实时测量结果。

d) 测量完成后，仪器会自动停止测量，并显示最终结果。

4. 数据存储：a) 仪器可将测量结果存储在内部存储器中，也可通过USB接口将数据导出至计算机。

b) 如需存储数据，按下存储按钮，仪器将保存当前测量结果。

c) 如需导出数据，将仪器与计算机连接，并按照仪器和计算机之间的数据传输协议进行操作。

5. 关机：a) 按下仪器上的关机按钮，等待仪器关闭。

b) 关机完成后，拔出电源线。

四、维护与保养1. 清洁：a) 使用干净的软布轻拭仪器表面，去除粉尘和污渍。

粉尘浓度测量仪表检定装置操作规程1、粉尘浓度测量仪表检定装置主要由标准粉尘段（主体风硐）、给尘装置、压气滤水装置、标准采样装置、风速计、风机调速变频电源、尾部除尘系统等七部分组成。

2、粉尘浓度测量仪表检定装置运行前应分别检查部分电缆、电源连接是否正确，压气装置、采样装置是否安装正确，并检查硐体内部不得有异物存在，通电时硐体运行平稳，无异常振动声响。

3、给尘装置安装固定好，通电工作检查给尘盘运转是否平稳，其转速调节是否正常，检查压力滤水装置工作是否正常。

4、试验用标准粉尘使用前，应在烘箱内干燥处理（烘箱内温度控制在70℃左右）。

5、准备好标准采样装置采样滤膜和被检测的粉尘浓度仪表。

6、硐体内的风速和粉尘浓度，应根据测试需要进行设定，正常运行三十分钟后，再进行发尘，待3-5分钟粉尘稳定后进行检测工作。

7、检测工作完毕后，关闭所有电器电源开关，将给尘盘内剩余粉尘清扫干净，并将压气滤水装置泄放掉。

8、风硐应经常进行维护、保养，以保证风硐正常运行。

常熟市顺欣仪器仪表有限公司
质检部。

粉尘浓度检测仪使用说明书中国●北京中工天地科技（北京）有限公司一、概述 (1)二、用途 (2)三、操作指南 (3)四、校验与维修 (4)五、技术参数 (5)六、故障处理方法 (6)概述CCZ-1000全自动粉尘检测仪是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》设计制造的新一种用于测定环境空气中粉尘浓度的仪器，适用于工矿企业检测煤尘和其它粉尘的快速检测仪器。

该仪器采用先进的中央处理器技术。

对采集的各种数据处理快，抗干扰能力强，大大提高了仪器的检测精度，同时能按时序储存50次测试记录。

仪器由中文显示屏，高性能抽气泵、粉尘浓度检测电路、欠压保护显示，安全电源等组成。

该仪器配有分级粉尘捕集器，能采集到呼吸性粉尘浓度，其分离效率符合国际公认的“BMRC”曲线标准。

仪器能采用自动采样或手动采样的方式，以适应不同的检测标准。

该仪器采用ExibI(150℃)等级安全型防爆结构，特别适用于煤矿井下及其他含有爆炸危险性气体的作业场所使用。

用途矿山冶金、化工制造、疾控中心、卫生监督、安监局、环监站、在线监测、突发应急检测。

操作指南首先将仪器充足电，充电时间为14～16小时。

本机采用冲击式采样头，在采样前应先在冲击板上涂上硅脂。

向右拨动拨杆，把装上滤膜的滤膜夹插入仪器，并向左拨动拨杆，使拨杆复位。

注意：严禁在未加好滤膜就开机采样!打开仪器电源开关，仪器进入“欢迎……”界面(如图1)。

3秒钟后进入提示界面，按选择键进入选择设定界面(如图3)。

如初次使用该仪器，应先设定年、月、日、星期、时、分。

按“选择键，使光标移动至“年”，通过“+”“-”键设定好年份，再按“选择”键，光标移至“月”，按“+”“-”键设定好月份;按选择键光标移至“日”，按“+”“-”键设定好日期;星期、时、分设定同上。

当设定好“分”后再按“确定”键，仪器将保留该时间，自动运行。

再按“选择”键退出该条目进入下一条目。

1.设定粉尘性质按“选择”键，移动光标至“粉尘性质”条目，按“+”“-”键，光标会在“煤尘”、“岩尘”、“水泥尘”之间来回移动，当选择采样对象是煤尘时，通过“+”“-”键，使光标移至“煤尘”，当再按下“选择键时退出该条目，进入下一条目并对采样对象“煤尘”确认。

粉尘检测仪常用使用说明书
2016-9
产品简介：
粉尘检测仪是用于检测空气中含有灰尘微粒数量的仪器，能检测的微粒达到1微米。

当含有微粒的空气进入传感器里，传感器检测到灰尘微粒输出脉冲信号，微粒数量越多脉冲的宽度越大，从而计算出空气中灰尘微粒数量。

很适合用于路边和工地检测空气质量的仪器。

产品特点：
1、粉尘传感器采用粒子计数原理，可灵敏检测直径1微米以上的粒子；
2、采用RS-485通迅，实现远距离传输检测的粉尘浓度；
3、易安装使用；
技术参数：
测量对象：空气中的固体粒子（内置加热器自动吸入空气）
测量粒径：1um以上；
工作电源：DC9V～DC15V
功耗：<1W
精度：千粒/升
测量周期：3秒
测量范围：浓度 0～12千粒/升（K pcs）
输出信号
接口方式： RS485
通迅波特率：9600
传感器稳定时间：接通工作电源后约1分钟
工作温度：-10~60℃
存储温度：-20~80℃
工作湿度：5%RH ~ 90%RH
存储湿度：5%RH ~ 95%RH
粉尘传感器通迅协议：
1、主机->从机读取粉尘传感器数据；
0x18 0x03 0x01 0x01 0x1d；
2、主机->从机重新采集粉尘数据(时间和粉尘计数器清零)；
0x18 0x03 0x02 0x01 0x1e；
2、从机->主机发送粉尘传感器数据；
0x18 0x03 0xxx(整数) 0xxx（小数） 0xxx
粉尘传感器接口说明：
型号：KTR-RI-RS485
品牌：KITOZER(开拓者)。

粉尘浓度检测仪安全操作及保养规程前言粉尘是指颗粒径小于100微米的漂浮物，是工业生产过程中不可避免的产物。

但粉尘过量会给工人健康带来威胁。

为了减少工人的健康风险，现代工业设备中出现了粉尘浓度检测仪，以便及时发现和解决粉尘过量的情况。

然而，若使用不当，则可能会对操作者造成伤害或加速检测仪的老化，因此有必要制定有效的安全操作和保养规程。

安全操作规程1. 设备检查在使用粉尘浓度检测仪之前，必须对设备进行检查。

检查项目包括：仪器是否损坏；电缆是否完好；传感器是否干净；仪器是否处于校准状态；电池电量是否足够。

若有任何问题，请勿擅自使用，必须先确保设备完好后再操作。

2. 仪器安放将粉尘浓度检测仪设备置放时需要保证仪器处于平衡、绝缘的状态，需要留有足够空间供操作者移动。

操作者必须避免在高温、高湿度、易为浓度过高的空气中使用。

3. 根据使用要求操作操作者必须严格按照使用手册要求进行操作，不可随意更改设备参数和校准值。

不要对设备进行锤击或其它钝化操作，以免损坏设备。

如果需要对设备进行更换电池等维护操作，则必须拔下电源插头并等待一段时间。

4. 避免操作伤害在使用粉尘浓度检测仪操作时，注意不要伸手过远、过高。

在进行测量操作时避免突然转身或迅速转动行动失衡。

操作者在设备校准时应该在避免眼睛放在感应器处，以避免照射头部造成损伤。

5. 其它安全注意事项在操作过程中注意不要触碰到笔尖、感应探头或相关传感器。

在执行任务后，一定要对设备进行清洁处理，否则将会影响设备的使用效果。

在清理附件时需要顶着逆光才不会产生光影干扰，导致监测结果不准确。

保养规程1. 定期清洁粉尘浓度检测仪需要在一段时间内进行清洗，以确保设备能够正常使用。

请遵循设备说明书的要求，在适当的时候对设备进行清洗。

2. 电池维护如果使用时发现电池弱电、无电，应及时更换新电池。

避免在空载情况下放电，这样会缩短电池维护周期，使其寿命变短。

3. 正确存储设备在存储时需要避免阳光直射，放置在低温、干燥、通风等条件下。
