通信勘察设计资料

）勘察设计学习资料（征求意见稿）前言就象火车需要在轨道上运行一样，企业的经营管理也是遵循一定规律的，也就是说企业在经营管理过程中，其业务受外部社会环境、市场环境以及企业自身内部环境的约束，按一定规则运行。

当前，加强企业管理，实现企业管理现代化，是企业面临的十分紧迫而重要的任务。

经济体制改革的目标是建立社会主义市场经济体制，企业是市场的基本经济细胞和竞争主体，在构造市场经济体制宏观框架的同时，必须一方面重新塑造市场经济体制的微观基础，建立与社会主义市场经济体制相适应的现代企业制度；另一方面要加强企业管理，实现企业管理现代化，即用现代管理思想、理论、方法及手段进行科学管理，结合我公司的实际情况，总结行之有效的管理经验，使企业管理的整体达到现代化水平。

现代企业管理，工作流程的科学性又是非常重要的一个环节，因此一个企业要发展必须有一套科学的、可行的工作流程，并且应不断地在实践中逐步完善。

工作流程的科学性在人力资源管理中更是致关重要的一步，它关系到整个企业的绩效评估制度的建立。

对于网络经济时代的企业来说，工作效率和工作节奏加快，对每一个工作流程的分析将影响到人力资源管理的科学性和有效性。

经过总结—确立—实践—修改的反复过程，我公司形成了一套我们设计院自己的工作流程，为了增加员工的士气，减少行政上的负担，减少工作时间、成本和提高效率，也为了能够及时发现组织及人员的不足之处，而把我院各部门的工作流程制定出来。

其内容将随着改革开放的深化和公司业务的深入发展不断完善。

第一章工作流程在工作中经常遇到的的问题及解决方法：一、拿过一项工作不要急着去做，而是应该先制定一个流程，例如省公司要求做的固定资产统计表：分析表中的要求校核二、收集好所需的资料和数据，弄清楚甲方的意图，然后再开展具体工作，以免返工。

三、工作要讲求实效、分工要明确，责任落实到位。

四、工作完成后必须进行校核，校核工作要仔细，最好能由另一人做，以免出现重复性错误，做好事后控制。

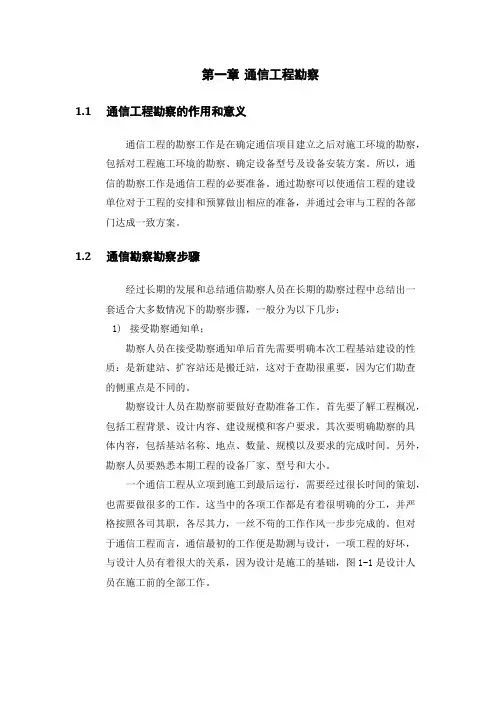

第二章勘察一、勘察的作用和意义勘察是在合同签定之后对工程现场的勘察，包括对工程安装环境、安装材料的勘察和工程安装方案确定。

因此，勘察是工程安装的必要准备，是工程设计的初级阶段。

通过工程勘察使用户了解工程的安排和准备要求，并与用户达成一致的安装方案。

二、勘察操作需要具备的知识勘察所涉及的范围很广，从机房布局到电缆走线；从交换接入网等主产品到电源配线架等配套设备；从数据规划到安装环境检查；从机柜安装到防雷接地等，工作内容很多，不同程度的都要有所了解。

三、勘察操作步骤正常情况下，勘察是在合同签定后才开始进行。

勘察主要分以下几个步骤：1)接受勘察通知单；2)勘察准备；3)确定进行现场勘查的时间；4)工程勘察用户通知单；5)现场勘察协调会，与用户协商勘察计划；6)进行逐点勘察；7)勘察文档的制作；8)与用户确认勘察文档和用户签字；9)勘察文档提交评审；10)工程设计申请。

四、勘察各步骤的内容1.勘察的准备勘察人员在接到勘察通知单后，就开始勘察准备。

主要包括以下几步：1)阅读勘察通知单。

通常勘察通知单包含工程名称、工程类型、工程容量和勘查周期、用户联系人和电话等内容。

如果有疑问或者不能及时完成，要反馈给上级，提出相应的解决办法，例如申请现场技术支撑或放宽勘察周期。

2)读合同清单、技术建议书、组网图、分工界面图等资料，熟悉局点配置、工程要求、用户背景等信息，充分理解产品配置和产品性能，如有不清楚或者不懂的地方，应在勘察出发之前加以解决。

如果有经承诺可用的文档则不需要进行现场勘察，否则就要申请赴现场勘察。

3)去现场勘察之前需要先与用户联系，确认是否具备勘察条件。

判断否具备勘察条件的依据为有无机房用来安装设备。

4)准备勘察所需的工具和各类文档。

5)到达用户单位后，要拜访用户相关领导，并向本次工程有关人员介绍本次来的目的和工程概括，并要求指派相关人员进行共同勘察，有条件的话可以协调用户提供车辆。

2.现场勘察现场勘察可以按下列步骤进行：1)检查楼房和机房的情况，对于不满足交换机运行条件的，应协调用户更换机房。

2)检查机房中设备位置之间布置是否合理，是否方便工程施工以及日后的扩容，如果不行可提出建议和协调用户解决问题。

3)确定设备位置后，安排机柜摆放，根据各配套设备的位置，确定走线路由。

4)测量机房尺寸、机柜位置、机柜的间距和各种相对位置。

5)测量各种电缆长度。

6)绘制机房平面图和电缆走线图，现场绘制草图。

7)向用户解释，用户本身所需要做的工程准备，并承诺完成时间。

8)解释和确认分工界面。

3.资料整理勘察完毕以后，利用辅助系统填写电子化勘察报告、工作报告，或者填写纸面勘察报告。

用AutoCAD绘制机房平面图、分工界面图等等。

五、小结在勘察时应该注意一些什么问题？1.机房所在的地点名称，楼层，是否上山。

2.机房的走线情况，如上走线或者下走线。

3.机房是否有地板，要测量出地板与地面的高度。

4.测量时，以毫米为单位，以设备与地面或地板接触的地方为基准点。

5.一些原有的电信机房，有窗台，测量时，设备与墙壁之间的距离应该减去窗台延伸出来的距离。

6.机房墙壁上安装的设备是否影响即将新建设备的安装，如果有，则另选其他位置。

7.机房中是否有承重槽钢。

8.机房中是否有妨碍设备安装但是能移动的设施，如桌子、椅子等。

9.是否有在施工之前需要拆除的设备，以及拆除设备的施工队伍名称。

10.如果有需要改建设设备，需要详细记录此设备的安装情况，如位置、设备尺寸、走线路由、线缆长度以及改建后的位置。

第三章工程技术规范一．华为接入网设备安装要求1.机柜布置HONET接入网机柜的基本布置原则：1）一排机柜正面与另一排机柜正面之间距离不小于1.5米；2）机柜侧面与墙的距离不小于0.8米；3）有调测的面与墙距离不小于1米；4）无调测、不开门的机柜背面与墙的距离不小于250mm，以利于散热；5）机房应留有不小于1米的通道。

2.接入网设备安装方式采用B型机机柜的OLT和大容量ONU，与CC08交换机的安装方法相同，具体参考交换规范。

一体化的ONU主要有ONU512A、,NU512C、ONU512D、ONUU160B、ONU F01A和ONU F02A。

其中ONU512C、ONU512D和ONU160B是室外型ONU，其安装方式与其它室内型ONU 的安装方式有较大的差别。

具体见各ONU的安装说明。

1）ONU512AONU512A系室内型机柜，在机柜内部，集成了蓄电池、配线架、一次电源、内置传输、用户框等设备。

在水泥地板上安装时，直接用压板将支脚压住；在活动地板上，需要用”室内型ONU通用支架”来安装。

ONU512A有前门，后门和左侧门，进行机房布置时注意留出维护操作空间。

2）19”标准机柜采用国际标准的19”机柜有两种高度：1.8米和2.2米，系室内型机柜，可上走线或下走线。

在活动地板止安装时，采用四个膨胀螺栓固定。

在防静电地板上安装时，采用A600型安装支架固定，N个机柜需要2N个支架。

ONU-19机柜可调式支架在其调节范围内均能实现高度的无级调节，它是通过上、下支架的相对移动实现的。

ONU-19机柜固定式支架主要透用于特高与特低的情形，它仍然有一定的无级调节量，用以弥补勘测可能出现的微小误差。

并柜安装时，整排机柜需要一套侧门。

3.接入网工程勘测注意事项1）TSS板的勘测目前接入网中测试板的配置方式一般为一个ONU配一块TSS板，一个ONU点的所有用户框挂在OLT中同一GV5主控框下（即属于一个SIPP模块），ONU点用户框的扩容一般不再配置TSS 板。

这在接入网的扩容工程中会带来以下问题：1.因电信设计时OLT中GV5主控框的配置是不预留资源的，因此扩容的用户框与同一ONU点的原用户框很可能无法挂在同一GV5主控框下，这种情况下因扩容的用户框无TSS板，该框用户将无法测试。

2.出现问题1时在不增配TSS板的条件下，如果要实现对扩容用户的测试功能，只能重新调整整个接入网的资源分配，使同一ONU 点的老用户和扩容用户挂在同一GV5主控框下。

这种方案工作量大、风险大，并需要中断业务，显然是不可取的。

鉴于以上问题，对接入网扩容合同中TSS板的配置做如下规定：●对于网上现有ONU设备（使用HCB/HDB/HEB/HFB母板）的扩容，请工程设计人员根据现场的资源使用情况，在勘测报告中注明在每个ONU的扩容设备中是否需要配置TSS板及具体数量，电信设计人员根据勘测报告内容进行设计。

若扩容用户框使用HCB/HDB/HEB/HFB母板，因这些母板均有TSS板槽位，帮不必考虑母板问题。

但在HFB切换为HIB后，因HGB有TSS板槽位，而HIB无TSS板槽位，所以对于19”机柜ONU设备的扩容必须考虑母板问题，配置TSS板的扩容用户框必须使用的HGB母板，其它用户框可使用HIB母板。

●在HFB切换为HGB、HIB后，对于使用HGB/HIB母板的ONU扩容，请工程设计人员根据现场的资源使用情况，在勘测报告中注明在每个ONU的扩容设备中是否需要配置TSS板及具体数量，电信设计人员根据勘测报告内容进行设计。

如果在扩容合同中不需要配置TSS板，则扩容的用户框使用HIB母板；如果要配置TSS板，则配置TSS板的用户框必须使用HGB母板，其它用户框使用HIB母板。

解决办法：由于需要确定本次扩容的用户框与老用户框是否挂在同一GV5模块下，这一点可从数据台中，查阅系统硬件配置和资源配置可知。

在一个ONU中，如果所有用户框属于N个GV5模块，那么这个ONU就需要N块TSS板。

2）接入网内置传输板位描述由于在接入网的扩容工程中，如果传输采用华为的SDH155A、SDH155/622H、SDH155/622B，同时需要对传输扩容时，需要描述现有的传输产品板位配置情况，由于155A系小盒子，155/622B 在OLT端占用1.5个框位，155/622H和155A的硬件安全不兼容，安装所需的插框也不同，网管需要统一升级，因此扩容勘测时一定要说明原来的硬件版本。

155A为SS41板本，155/622H为SS42版本。

解决方法：参考NETSTAR系统表示传输155A的方法（在该框的第一个槽位标上155A字样），我们拟这样约定表示：在机框的最左边4个槽位分别表示SDH155A主设备的IU1,IU2,IU3,IU4，右边的最后4个槽位表示扩展155A设备的IU1,IU2,IU3,IU4。

如果是155/622B，则直接用左边开始的槽位表示传输板位图。

同时在板位图右边的母板型号框中填写155A,155/622H,155/622B以示区别。

3）同一机架中的串口电缆、加载电缆按成套默认发货，勘测时不要随意加长。

4）勘测报告中注明OLT到STE、OLT到传输的2M数量分别是多少。
