181182窗口点击全部按钮，软件将自动将加工范围扩大到工件最外边界183点击图标在弹出的下拉列表内选择相应的加工曲线名称184点击图标185当需要加工至图形上某一平面时，当图形在需要加工深度没有相应的平面时，点击未设定按钮，在下拉列表内选择模向深度。
点击未设定按钮在弹出的加工深度对话框内选择模式并设定Z 向深度数值186187点击图标可以移除当前加工曲面设定。
点击按钮可以选择已经建立好的加工曲面群组。
点击图标点击图标188点击图标建立新的加工曲面集合189更改曲面集合功能（把加工曲面变更为保护曲面），鼠标右键点击加工，在弹出的下拉列表内选择保护，然后在值那一栏设定保护距离。
190g ） 点击确定返回参数设定界面，完成加工曲面设定。
对于事先已经建立了加工曲面集合的情况a ） 点击图标转入图形区域，弹出选择需加工的曲面对话框。
191图形包含加工视角，加工曲线，加工曲面集合等元素。
右键点击工件。
弹出可作操作对话框； 在关联菜单内选择新建视角192建议直接通过视图区域建立视角然后根据需要调整视角大小。
如有需要，改变视角名称。
点击视角的边框，然后拖拽至指定位置。
193右键点击工件然后在关联菜单内选择新建曲线集194依次点击曲面的边界直到形成封闭边界曲线。
在图形区域的空白处点击右键确认选择。
重复上述步骤直到获得所需要的所有曲线从而形成曲线集。
195点击保存，确认曲线集建立完成。
如果在建立完一条曲线后，你希望改变选择模式，你必须点击图标来锁定。
通过曲面轮廓线得到曲线集合依次点击曲面。
点击图标.曲线将根据选择的曲面自动建立。
点击曲线列表内的曲线，然后点击图标可以删除该曲线。
锁定…选择一张曲面或者多张曲面点击图标196点击扩展选项面板按钮曲线向导面板将显示投影-偏移区域，如下图197选择曲线投影平面，并右键确认e ） 设置偏移方向及距离f ） 点击预览按钮198） 点击隐藏选项面板按钮隐藏选项面板后返回初始曲线向导面板，曲线编辑命令被激活199在刀路计算中，点可以被用为下刀点，钻孔点等。
斗笠式刀库操作说明本操作说明分为调试操作说明、维修操作说明、用户操作说明三部分；有需要可直接翻看某一部分。
目录1 调试操作说明 (2)1.1 设置机床参数 (2)1.2 刀库表初始化 (3)1.3 编写并激活、调用PLC (4)1.3.1 编写PLC (4)1.3.2 编译下载PLC (6)1.3.3 PLC激活 (6)1.4 刀具表操作 (6)1.4.1 新建刀具 (6)1.4.2 装载刀具 (7)1.4.3 卸载刀具 (8)1.4.4 刀具移位 (8)1.4.5 大小刀建立 (9)1.4.6 新刀沿建立 (9)1.5 动作调试 (9)1.5.1 激活刀库调试模式： (9)1.5.2 刀库信号测试： (9)1.5.3 换刀点调整： (10)1.5.4 关闭刀库调试模式 (10)1.5.5 测试连续动作 (10)2 维修操作说明 (10)2.1 换刀中故障，中止 (11)2.2 换刀时，断电、急停或复位 (11)3 用户操作说明 (12)3.1 刀具表操作 (12)3.1.1 新建刀具 (12)3.1.2 装载刀具 (12)3.1.3 卸载刀具 (13)3.1.4 刀具移位 (13)3.1.5 大小刀建立 (14)3.1.6 新刀沿建立 (14)3.2 换刀操作 (15)1 调试操作说明1.1 设置机床参数 快捷操作按钮示意图：点击“菜单键”——“调试”——进入参数设置界面：按照下表设置参数，可使用右边栏“搜索”软按键在各区域直接查找参数编号，如： 在“通用机床数据”界面，点击“搜索”输入“14510”，即可直接搜索到对应参数菜单程序管理加工 程序 参数诊断注：使用刀具名称编程时（如T=“MILL8”），不要设置MD52270_bit7；1.2刀库表初始化参数设置完成后，即可“执行”样例包中“刀库调试”——“换刀子程序”中的“MAG_CONF.SPF”，初始化刀具表（可以在U盘中直接点击“执行”键外部执行；也可拷贝文件至“程序”界面下，执行）U盘中直接点击“执行”拷贝文件至“程序”界面下，执行点击“参数”可进入“刀具清单”界面，系统默认为20把刀位带机械手的刀库；刀具表刷新前（默认）状态刀具表刷新后1.3 编写并激活、调用PLC1.3.1 编写PLC在PLC 主程序OB1模块，网络17，斗笠式刀库子程序TM_DSK_CHANGE(SBR35)模块调用中，按照对应说明填写对应信号点，如下图所示：（详见《PLC 子程序说明》）详细信号说明如下： 示例中：刀盘带有零位信号，故REF_Type=1；数刀信号为低电平，Counter_Type=0；注：如刀盘无零位信号，REF_Type =0；则零位信号I1.5使用空位DB9063.DBX0.0填补；不允许空位不填；信号说明一览表注：MAG_Sure_K（刀具表确认按键）用于在换刀中断或手动更改刀具后，再次换刀前对刀具表与实际刀库是否一致的确认。

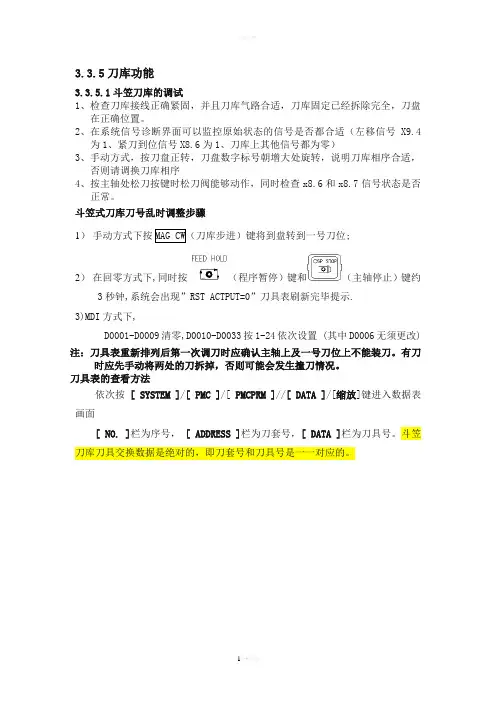

3.3.5刀库功能3.3.5.1斗笠刀库的调试1、检查刀库接线正确紧固，并且刀库气路合适，刀库固定已经拆除完全，刀盘在正确位置。
2、在系统信号诊断界面可以监控原始状态的信号是否都合适（左移信号X9.4为1、紧刀到位信号X8.6为1、刀库上其他信号都为零）3、手动方式，按刀盘正转，刀盘数字标号朝增大处旋转，说明刀库相序合适，否则请调换刀库相序4、按主轴处松刀按键时松刀阀能够动作，同时检查x8.6和x8.7信号状态是否正常。
斗笠式刀库刀号乱时调整步骤1）手动方式下按MAG CW（刀库步进）键将到盘转到一号刀位;2）在回零方式下,同时按（程序暂停）键和（主轴停止）键约3秒钟,系统会出现”RST ACTPUT=0”刀具表刷新完毕提示.3)MDI方式下,D0001-D0009清零,D0010-D0033按1-24依次设置 (其中D0006无须更改)注：刀具表重新排列后第一次调刀时应确认主轴上及一号刀位上不能装刀。
有刀时应先手动将两处的刀拆掉，否则可能会发生撞刀情况。
刀具表的查看方法依次按[ SYSTEM ]/[ PMC ]/[ PMCPRM ]//[ DATA ]/[缩放]键进入数据表画面[ NO. ]栏为序号， [ ADDRESS ]栏为刀套号，[ DATA ]栏为刀具号。
斗笠刀库刀具交换数据是绝对的，即刀套号和刀具号是一一对应的。
D0006为当前刀位号,D0009为当前主轴刀,D0010-0025/0029/0033为刀具状态表。
其中为0的表示为空刀位,该刀在主轴上。
注：DATA画面中的D0010－D0025/0029/0033中为0的序号有且只能有一个，否则必须重新设定其中的值。
斗笠刀库屏蔽方法：k5.1=1 k0.0=1斗笠刀库宏程序%O9001IF[#1005EQ1]GOTO100 #3003=1#3004=7M80#100=#4003G91N10IF[#1000EQ0]GOTO70 IF[#1001EQ0]GOTO60N20M85G30Z0M63M64M65G4X1.5G28Z0N30M83G4X0.3N40IF[#1003EQ0]GOTO80 IF[#1002EQ1]GOTO50G30Z0N50M70M66G4X0.3M86M67M68GOTO90N60G28Z0M73M74M75G4X0.5M84G30Z0M71M76G4X0.3M86M77M78GOTO90N70GOTO10N80GOTO40N90G#100M81#3003=0#3004=0N100G#100M99%NC参数NO.6071=6（调用o9001程序）NC参数NO.3202#4=1（o9001程序保护）3.3.5.2 圆盘刀库的调试1）分步调试a)在刀盘停止位置和刀臂停止位置（中间接近开关灯亮）正确，机床没有报警后，将z轴回到安全点，确保刀臂持刀时不会和主轴碰撞。
加工中心培训教程Ⅰ安全知识一、一般的警告和注意1.我公司机床没有安全防护门，为了安全，在自动和MDI方式下必须合上安全门才能执行程序。
机床设有三色报警灯，机床正常并且主轴和驱动轴静止时用绿灯指示，当机床处于运动中时用黄灯指示，而当有报警或程序执行完毕时将点亮红色灯。
2.急停用于危险状况下终止机床轴运动和外围运动设备，系统MDI键盘上的RESET按钮用于CNC 复位或者消除系统报警。
这两种情况都不会引起坐标位置的丢失，但将使系统终止正在运行的程序而进入复位状态（坐标系回刀G54、刀具补偿丢失、模态代码回到开机状态）。
3.零件加工前，一定要首先检查程序的坐标系、刀补数据等。
执行程序必须从程序开始部分执行。
加工前，一定要通过试车保证机床正确工作，例如在机床上不装工件和刀具时利用单程序段、进给倍率检查机床的正确运行。
如果未能确认机床动作的正确性，机床有可能发生误动作，从而引起工件或机床本身的损坏，甚至伤及用户。
4.当使用刀具补偿功能时，请仔细检查补偿方向和补偿量。
如果指定了不正确的数据操作机床，机床有可能发生误动作，从而引起工件或机床本身的损坏，甚至伤及用户。
5.在机床通电后，CNC 单元尚未出现位置显示或报警画面之前，请不要碰MDI 面板上的任何键。
BEIJING- FANUC Oi-MB 操作说明书MDI 面板上的有些键专门用于维护和特殊的操作。
按下这其中的任何键，可能使CNC 装置处于非正常状态。
在这种状态下启动机床，有可能引起机床的误动作。
二、与编程相关的警告和注意在编程之前，请认真阅读FANUC操作说明书和编程说明书，以确保完全熟悉其内容。
1.坐标系的设定如果没有设置正确的坐标系，即使指定了正确的指令，机床仍有可能发生误动作。
这种误动作有可能损坏刀具、机床、工件甚至伤害用户。
2.非线性插补定位当使用G0进行非线性插补定位时（在起点和终点之间，利用非线性运动进行定位），在编程之前请仔细确认刀具路径的正确性。
数控加工中心有一刀库，我们如果需要哪把刀就用这个指令把它调出来。
当然还有另一种情况就是手动换刀，这个比较容易，你可以参看各厂家的说明书，了解下松刀和紧刀按钮就可以了，那么加工中心刀库装刀有哪些步骤呢？一、刀库装刀的步骤及注意事项一般来说，对于一个工件完整的加工工序，可能涉及铣削、钻削、镗削、铰削和攻丝等工序。
所使用的加工刀具可能几把到几十把。
工件数控加工前需要把每一把刀具装刀刀库中并和加工程序设定对应关系，以便由程序调用。
1、装刀步骤首先将使用的刀具安装到刀柄上，并调整刀具长度至所要求的尺寸；然后根据工件的工艺要求和程序设计将刀具和刀具号一一对应，为了避免混要可以贴上标签；将立式加工中心的主轴回Z轴零点，并通过数控系统面板手动输入并执行T01 M06指令；此时手动将1号刀具装入刀库中，这个刀具即为1号刀具；然后在手动输入T02 M06指令，并手动将第二把刀具装入刀库中，这个刀具即为第二把刀。
按照上述操作一次将剩余刀具装入刀库即可。
加工中心哪家好。
2、装刀注意事项在立式加工中心进行刀库装刀时，应特别注意以下几点：一是只有主轴回到机床零点或换刀点，才能将主轴上的刀具装入刀库，或者将刀库中的刀具调整在主轴上。
二是装入刀库的刀具必须与加工程序中的刀具号一一对应，否则会严重损伤机床和加工零件。
三是交换刀具时，主轴上的刀具不能与刀库中的刀具号重号。
二、刀库装刀后的设置刀库完成装刀后需要进行必要的设置才可进行立式加工中心的正式加工。
因每把刀具的长度或到Z坐标零点的距离都不相同，这些距离的差值需要进行刀具的长度补偿值设定才行。
另外铣刀都就有一定的半径，刀具中心轨迹和工件轮廓差一个半径的尺寸。
因此需要将刀具半径进行补偿才可正常进行数控加工。
加工中心哪家好。
刀具长度补偿有两种方法：一种是将其中的一把刀具作为标准刀具，找出其他刀具与标准刀具的差值，作为其它刀具长度补偿值；另一种是将工件坐标系的Z值输为0，调出刀库中的每把刀具，通过Z向设定器确定每把刀具到工件坐标系Z 向零点的距离，直接将每把刀具到工件零点的距离值输到对应的长度补偿值代码中。
