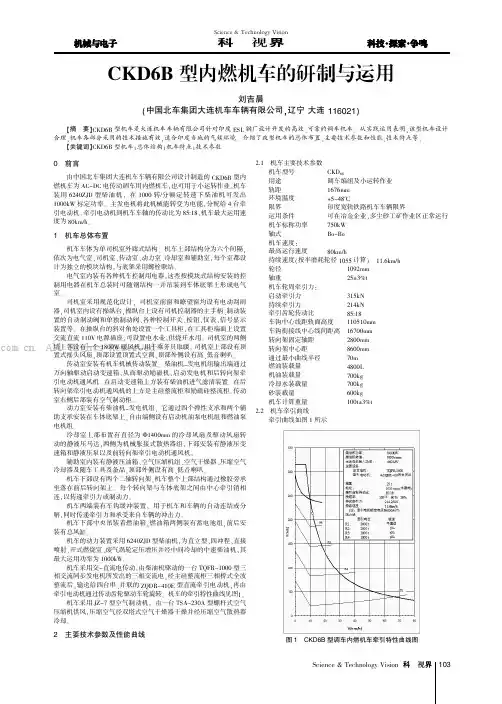

CK6型液力传动内燃机车

Science &Technology Vision 科技视界0前言由中国北车集团大连机车车辆有限公司设计制造的CKD6B 型内燃机车为AC-DC 电传动调车用内燃机车,也可用于小运转作业。

机车装用6240ZJD 型柴油机,在1000转/分额定转速下柴油机可发出1000kW 标定功率。

主发电机将此机械能转变为电能,分配给4台牵引电动机。

牵引电动机到机车车轴的传动比为85:18,机车最大运用速度为80km/h。

1机车总体布置机车车体为单司机室外廊式结构。

机车上部结构分为六个间隔,依次为电气室、司机室、传动室、动力室、冷却室和辅助室,每个室都设计为独立的模块结构,与底架采用螺栓联结。

电气室内装有各种机车控制用电器,这些按模块式结构安装的控制用电器在机车总装时可随钢结构一并吊装到车体底架上形成电气室。

司机室采用规范化设计,司机室前窗和瞭望窗均设有电动刮雨器,司机室内设有操纵台,操纵台上设有司机控制器的主手柄、制动装置的自动制动阀和单独制动阀、各种控制开关、按钮、仪表、信号显示装置等。

在操纵台的斜对角处设置一个工具柜,在工具柜端面上设置交流直流110V 电源插座,可设置电水壶,供烧开水用。

司机室的两侧墙上各设有一个1800W 暖风机,用于乘务员取暖。

司机室上部设有顶置式摇头风扇,顶部设置顶置式空调,顶部外侧设有高、低音喇叭。

传动室安装有机车机械传动装置。

柴油机-发电机组输出端通过万向轴驱动启动变速箱,从而驱动励磁机、启动发电机和后转向架牵引电动机通风机。

在启动变速箱上方装有柴油机进气滤清装置。

在后转向架牵引电动机通风机的上方是主硅整流柜和励磁硅整流柜。

传动室右侧后部装有空气制动柜。

动力室安装有柴油机-发电机组,它通过四个弹性支承和两个辅助支承安装在车体底架上。

自由端侧设有启动机油泵电机组和燃油泵电机组。

冷却室上部布置有直径为Φ1400mm 的冷却风扇及驱动风扇转动的静液压马达,两侧为机械胀接式散热器组,下部安装有静液压变速箱和静液压泵以及前转向架牵引电动机通风机。

新 产 品 ·新 技 术GK 1C 型 液 力 传 动 内 燃 机 车 的 开 发高付存 ,赵广湘 ,张庆新(济南钢铁集团总公司 运输部 ,山东 济南 250101)摘要 : 介绍了 GK 1C 型机车的总体布置 、技术参数 、结构特点等 。

该型机车是根据冶金企业的实 际特点新开发的两组三轴转向架的液力传动内燃机车 。

它具有性能优良 、牵引力大的特点 ,恶劣 气候条件下可实现牵引 4000t 的货列在 4 ‰～5 ‰的坡道上坡停坡起 ,适用于调车作业 ,是冶金企业 理想的液力传动内燃机车 。

关键词 : GK 1C 型 ;液力传动 ;内燃机车 ;总体布置 ;技术参数 ;结构特点 ;控制系统 中图分类号 : U262 . 9 + 2文献标识码 : B文章编号 : 100321820( 2005) 0520019205有液力换向 、液力制动的功能 ,比较适合冶金企业调车工况作业 ,但是 ,它们配置二轴转向架 ,在牵引动力的要求上 ,无法满足大吨位的运输需求 。

鉴于以上因素 ,综合考虑冶金企业长远的发展 需求 ,从实际运用出发 ,同时考虑避免功率余量过 大造成不必要的浪费 ,通过与有关单位多方探讨和 精细的牵引计算 ,联合开发了两组三轴转向架的液 力传动内燃机车 。

1 开发的理由随着济南钢铁集团总公司“做强做大 ,实现跨 越式发展”经营思路的逐步展开 ,铁路运输运量成 倍增加 。

但是 ,作为牵引动力的主要设备内燃机车 不可能成倍增加 ,否则 ,在有限的运输区域和铁道 线路内将使机车调车作业发生冲突 。

可见 ,使用大 功率的内燃机车来满足铁路运输需求应该是铁路 运输发展的趋势 。

目前 ,国内大功率内燃机车主要以三轴转向架 的电传动内燃机车为主 。

但是 ,由于冶金企业的环 境特点 ,金属粉尘多 ,铁屑漫天飞 ,对电器设备尤其 是牵引电动机损害极大 ,因此 ,我们认为冶金企业 不适合用电传动内燃机车进行调车作业 。

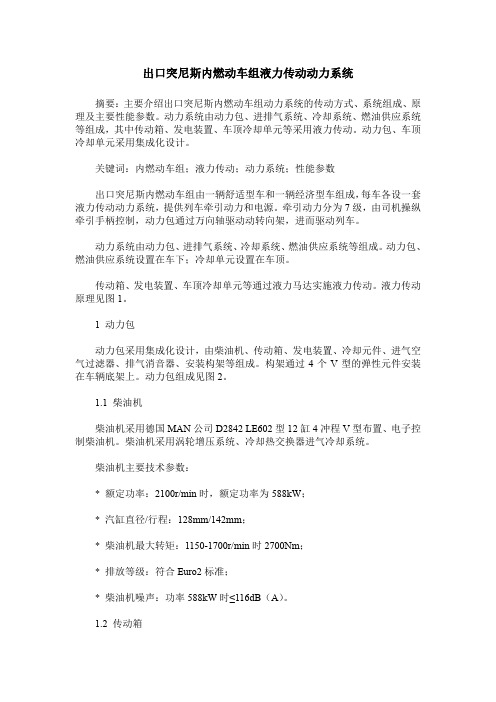

出口突尼斯内燃动车组液力传动动力系统摘要：主要介绍出口突尼斯内燃动车组动力系统的传动方式、系统组成、原理及主要性能参数。

动力系统由动力包、进排气系统、冷却系统、燃油供应系统等组成，其中传动箱、发电装置、车顶冷却单元等采用液力传动。

动力包、车顶冷却单元采用集成化设计。

关键词：内燃动车组；液力传动；动力系统；性能参数出口突尼斯内燃动车组由一辆舒适型车和一辆经济型车组成，每车各设一套液力传动动力系统，提供列车牵引动力和电源。

牵引动力分为7级，由司机操纵牵引手柄控制，动力包通过万向轴驱动动转向架，进而驱动列车。

动力系统由动力包、进排气系统、冷却系统、燃油供应系统等组成。

动力包、燃油供应系统设置在车下；冷却单元设置在车顶。

传动箱、发电装置、车顶冷却单元等通过液力马达实施液力传动。

液力传动原理见图1。

1 动力包动力包采用集成化设计，由柴油机、传动箱、发电装置、冷却元件、进气空气过滤器、排气消音器、安装构架等组成。

构架通过4个V型的弹性元件安装在车辆底架上。

动力包组成见图2。

1.1 柴油机柴油机采用德国MAN公司D2842 LE602型12缸4冲程V型布置、电子控制柴油机。

柴油机采用涡轮增压系统、冷却热交换器进气冷却系统。

柴油机主要技术参数：* 额定功率：2100r/min时，额定功率为588kW；* 汽缸直径/行程：128mm/142mm；* 柴油机最大转矩：1150-1700r/min时2700Nm；* 排放等级：符合Euro2标准；* 柴油机噪声：功率588kW时≤116dB（A）。

1.2 传动箱传动箱与柴油机联结，动力由弹性联轴节从柴油机传递给传动箱。

传动箱采用德国VOITH公司带集成液力制动器的T212bre型传动箱。

传动箱主要技术参数：* 最大允许输入功率为450kW，* 最大允许输入转矩为2700Nm。

传动箱为液力控制3段式无级变速传动装置，由一个液力变矩器、两个液力耦合器、一个液力制动器、一个机械换向器和电子控制器（VTDC）等组成，传动箱结构示意见图3，传动箱性能特性见图4。

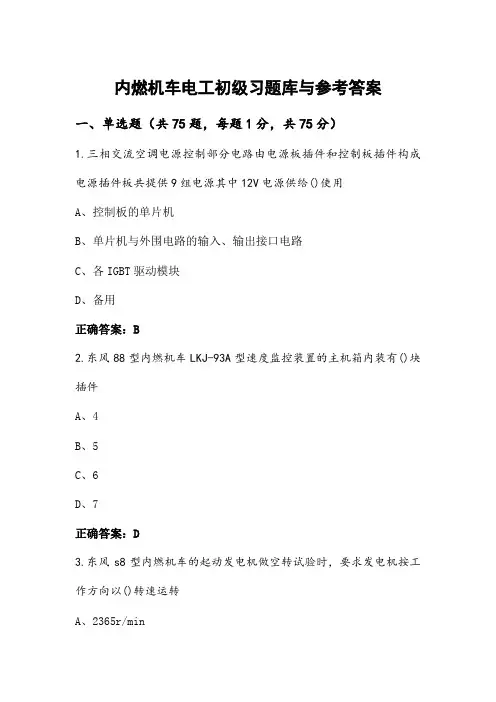

内燃机车电工初级习题库与参考答案一、单选题（共75题，每题1分，共75分）1.三相交流空调电源控制部分电路由电源板插件和控制板插件构成电源插件板共提供9组电源其中12V电源供给()使用A、控制板的单片机B、单片机与外围电路的输入、输出接口电路C、各IGBT驱动模块D、备用正确答案：B2.东风88型内燃机车LKJ-93A型速度监控装置的主机箱内装有()块插件A、4B、5C、6D、7正确答案：D3.东风s8型内燃机车的起动发电机做空转试验时，要求发电机按工作方向以()转速运转A、2365r/minB、2730r/minC、2395r/minD、3015r/min正确答案：B4.东风8b型内燃机车的牵引电动机做超速试验时，重新绑扎无纬带的电动机须以()的速度超速运转A、2862r/minB、2960r/minC、2950r/minD、2872r/min正确答案：A5.同步电机的转子绕组要有足够的机械强度和电气强度，绕组对地绝缘要保证能承受()的额定励磁电压而不击穿A、5倍B、3倍C、2倍D、10倍正确答案：D6.关于提高功率因数，说法错误的是()A、采取降低用电设备无功功率的措施，可以提高功率因数B、功率因数应该提高到1C、选器和电动机容量不宜过大，并尽量减少轻载运行D、在感性负载上并联电容器，可以减小阻抗角，达到提高功率因数的目的636.关于三相交流正确答案：B7.在高压实验准备工作中,机车制动缸压力应保持在()A、700kPaB、200kPaC、500kPaD、300kPa正确答案：D8.下列导电材料中，电阻率最高的是()A、银B、低碳钢C、铝D、铜正确答案：C9.变压器保护装置中，当变压器外部发生短路时，首先动作的是()A、过流保护B、差动保护C、瓦斯保护D、过负荷保护正确答案：A10.有一只内阻为0.15Ω，最大量程为1A的电流表，并联一个0.05Ω的小电阻，则这只电流表的量程将扩大为()A、3AB、4AC、6AD、2A正确答案：B11.东风sn型内燃机车的TQG11-1000型电压传感器进行性能试验，当输入电压为1000V时，传感器输出电压的允差值为()A、15.00mVB、10.05mVC、24.95mVD、5.05mV正确答案：C12.栅片灭弧适用于()A、交流电器B、直流电器和交流电器C、直流电器D、交直流电器正确答案：A13.东风B型内燃机车传感器进行性能试验，当输入电流为800A时，传感器输出电流的允差值为()A、0.8mAB、1.2mAC、1.6mAD、2.0mA正确答案：D14.蓄电池并联则()A、容量不变，电压不变B、容量增加，电压不变C、容量增加，电压增加D、容量不变，电压升高正确答案：B15.不属于东风s型内燃机车微机系统的电路保护措施的是()A、主电路过流保护B、制动电阻失风保护C、过压保护D、牵引电机过流保护正确答案：B16.尊相或者两相供电，零线截面()A、是相线的1/2B、与相线相同C、是相线的1/3D、是相线的2倍正确答案：B17.在有环流可逆系统中，均衡电抗器所起的作用是()A、限制脉动的环流B、路电续C、来平波D、隔直通交正确答案：A18.东风sb型内燃机车使用的压力传感器装在()A、I端司机室副司机操纵台下部B、I端司机室司机操纵台下部C、Ⅱ端司机室司机操纵台下部D、ⅡI端司机室副司机操纵台下部正确答案：A19.直流电机电刷与换向器接触不良，需重新研磨电刷，并使其在半负载下运行约A、2minB、1minC、5minD、15min正确答案：B20.内燃机车主电路接地继电器动作将直接引起()动作A、线路接触器B、辅机接触器C、接地闸刀D、同步发电机励磁接触器正确答案：D21.三相交流空调电源控制部分电路由电源板插件和控制板插件构成电源板插件的功能是进行()A、直一直变换B、交交变换C、交一直一交变换D、直一交变换正确答案：A22.异步电动机过载时造成电动机()增加并发热A、铜耗B、转速C、铝耗D、铁耗正确答案：A23.东风8型内燃机车启动发电机的额定功率是A、50kWB、60kWC、80kWD、100kw正确答案：C24.二极管整流电路是利用二极管的()A、单向导电性B、反向击穿特性C、结电容D、上述答案均不对正确答案：A25.蓄电池并联则A、容量不变，电压不变B、容量不变，电压升高C、容量增加，电压不变D、容量增加，电压增加正确答案：C26.不可用作短路保护的是()A、热继电器B、自动空气开关C、熔断器加缺相保护D、以上均不对正确答案：A27.三极管作开关管时，可使三极管工作在()或截止状态A、饱和B、截止C、放大D、以上均可能正确答案：A28.东风型内燃机车进行检修时，充电后的蓄电池电解液密度各单节间的允差不大于()A、1.15g/cmB、0.15g/cmC、1.05g/cmD、0.05g/cm正确答案：D29.()不是电容的主要作用A、滤波B、分压C、移相D、选频正确答案：D30.电力变压器的油起()作用A、绝缘和灭弧B、绝缘和散热C、绝缘和防锈D、弧和散热正确答案：B31.东风s8型内燃机车电器检修过程中，对主电路内各电器做绝缘介电强度试验时，电器带电部分对地及相互间施以()正弦交流电A、50HzB、150HzC、100HzD、200Hz正确答案：B32.硅整流元件的冷却风速应大于()A、6m/sB、12m/sC、3m/sD、9m/s正确答案：A33.单相异步电动机中，能方便地改变旋转方向的型式是()A、电容启动型B、电容分相型C、阻抗分相型D、罩极型正确答案：B34.直流斩波器是将固定电压的直流电转换成电压可变的()A、直流电B、交流电(单相)C、三相交流电D、其他形式的电能正确答案：A35.低温冷却水温度上升到()时,使冷却风扇转速相应从零增至全速工作A、45~55℃B、55~65℃C.65~75℃D.75~85℃正确答案：B36.东风88型内燃机车进行电器检修时，刀开关动作须灵活，动刀片与刀夹接触须密贴，接触线长度须在()以上，夹紧力适当A、100%B、80%C、60%D、40%正确答案：B37.东风B型内燃机车进行电器检修时，绕线电阻不许短路、断路，更换时其阻值允差不超过出厂额定值的()A、5%B、10%C、15%D、20%正确答案：B38.陈风88型内燃机车的电线路进行检修时，要求铜排不许裂损，有效导线面积的减少不太子()A、15%B、20%C、5%D、10%正确答案：C39.直流测速发电机当输出端接入的负载阻抗增大时，测量精度()A、不变B、先提高，后降低C、降低D、提高正确答案：D40.牵引电动机故障切除时，限压值保持不变每切除一个牵引电动机时，恒功与限流数值分别降低A、1/4B、1/5C、1/6D、1/3正确答案：C41.译码器属于一种()A、记忆性数字电路B、存储元件C、逻辑组合电路D、运算电路正确答案：C42.容量较大触器)装置A、栅片灭弧B、双断口触点灭弧C、电动力灭弧D、均可正确答案：A43.直流电机的电枢绕组若为单叠绕组，则绕组的并联支路数将等于()A、4条B、主磁极数C、主磁极对数D、2条正确答案：B44.东风ss型内燃机车电器检修过程中，对额定电压36V以下的电器做绝缘介电强度试验时，试验电压为A、1100VB、3000VC、350VD、2000V正确答案：B45.东风88型内燃机车的电阻柜进行绝缘性能检查时，用1000V兆欧表测量各电阻单元之间及其对地绝缘电阻，不小于()A、3MΩB、2MΩC、5MΩD、4MΩ正确答案：C46.东风型内燃机车传感器进行性能试验，当输入电流为200A时，传感器输出电流的允差值为()A、0.8mAB、1.2mAC、1.6mAD、2.0mA正确答案：D47.东风型内燃机车电器检修过程中，电器触头的厚度在中修时要求不小于原形尺寸的)A、2/3B、1/3C、1/4D、1/2正确答案：C48.东风48型内燃机车牵引电动机的励磁方式是()A、他励B、串励C、并励()励正确答案：B49.够应子励磁机的励磁绕组在A、定子上B、转子上C、定、转子均有D、无磁绕组正确答案：A50.硅钢板的主要性能是()A、磁性能持久保持B、电阻率低C、于磁场D、流磁正确答案：C51.异步电动机通常在负载为()时，效率最高A、0.6~0.75PNB、0.9~0.95PNC、0.8~0.85PND、0.75~0.8PN正确答案：D52.测量4A的电流时，选用了量限为5A的电流表，若要求测量结果的相对误差小于1.0%，则该表的准确度至少应为()A、0.5级B、1级C、1.5级D、2级正确答案：A53.一般换向器的相邻换向片间垫()厚的云母片绝缘A、0.5~0.6mmB、0.6~1mmC、0.2~0.5mmD、1~2mm正确答案：B54.用电流表测得的交流电流的数值是交流电的()值A、有效B、最大C、瞬时D、平均正确答案：A55.串励直流电动机，电枢电流越大时，电磁力矩()A、越大B、近似等于0C、越小D、基本不变正确答案：A56.()专供剪断较粗的金属丝线及电线电缆A、断线钳B、尖嘴钳C、剥线钳D、电工刀正确答案：A57.东风8B型内燃机车牵引电动机进行绝缘介电强度试验时，热态下各绕组间及其对地施以()正弦波试验电压A、50HzB、100HzC、200HzD、400Hz正确答案：A58.3Z15-44Z电磁继电器吸引线圈的额定电压为()A、380VB、220VC、110VD、280V正确答案：C59.启动发电机电刷磨损到()后应更换A、20~25mmB、5~10mmC、10~15mmD、15~20mm正确答案：A60.关于电容器充放电过程，说法错误的是()A、在电压一定的条件下，电575.容越大，储存的能量越少B、电路中的电流没有通过电容器中的电介质，是电容器充、放电形成的电流C、在充电过程中，电容器储存了电荷，也储存了能量D、在放电过程中，电容器将正、负电荷中和，放电过程结束正确答案：A61.单相双绕组变压器中，一次和二次线圈中电势的相位关系决定于()A、线圈的绕向B、线圈的始末端标定C、线圈的绕向与始末端标定D、其他因素正确答案：C62.)应具有良好的集流性能和换向能力A、电刷B、换向极C、换向器D、主磁极正确答案：A63.东风sB型内燃机车的空压机电动机进行对地绝缘介电强度试验时，所需的正弦波试验电压，绝缘全部换新的绕组为()A、1100VB、1500VC、2540VD、2960V正确答案：B64.关于相位差，说法错误的是()A、在实际应用中，规绝对度表示相差B、两个同频率的正弦交流电的相位之差，就是初相之差C、两个同频率正弦交流电，任一瞬间的相位之差就叫做相位差D、初相之差与时间有关正确答案：A65.改变单相异步电动机旋转方向的方法是()A、将火线与地线对调B、将定子绕组的首尾对调C、将启组与运转组互换D、以上均可正确答案：C66.东风8b型内燃机车的制动电阻风机电动机进行对地绝缘介电强度试验时，所需的正弦波试验电压，旧绕组为()A、2540VB、2150VC、1100VD、2960V正确答案：B67.台YIΔ-11连接组别的变压器，若改换并标定为Y/Yo-12连接，当原边仍施加原来额定电压，而副边仍输出原来的额定功率时，则副边电流将是原来额定电流的()A、1/√3B、1/√3C、√312D、1/3正确答案：B68.东风gB型内燃机车的空压机电动机做超速试验时，重新绑扎无纬带的电动机须以规定速度超速空转()A、1minB、2minC、3minD、4min正确答案：B69.单相变压器原副绕组的首端A，口是同名端，则此变压器属于()A、I/I-6的连接B、I/I-12连接C、什么连接组都可以D、I/I-11连接正确答案：B70.维电器主要使用在机车的()A、主电路B、辅助电路C、电子电路D、控制电路正确答案：D71.东风48型内燃机车牵引电动机的磁场削弱等级是一级()A、60%B、40%C、50%D、70%正确答案：A72.交直型电力机车采用了以()为主的调方法A、串电阻调速B、电制动调速C、调压调速D、磁场削弱调速正确答案：D73.防止迂回电路的主要方法是在电路中串入防迂回()A、闸管B、三极管C、二极管D、阻容电路正确答案：C74.三相异步电动机，若要稳定运行，则转差率应()临界转差率A、大于B、大于等于C、小于D、等于正确答案：C75.对并励直流电机进行调速时，随着电枢回路串加调节电阻的增大，其机械特性曲线将()A、斜率增大，特性变硬B、斜率减小，特性变硬C、斜率减小，特性变软D、斜率增加，特性变软正确答案：D二、判断题（共25题，每题1分，共25分）1.三相异步电动机转子的转速越低，电机的转差率越大，转子电动势频率越高A、正确B、错误正确答案：A2.交直流电传动装置主要由主发电机、整流装置和牵引电动机等组成A、正确B、错误正确答案：A3.司机控制器是利用控制电路的低压电器来间接控制辅助电路的电气设备A、正确B、错误正确答案：B4.碱是电解质电离时所产生的阴离子含有氢氧根离子的化合物A、正确B、错误正确答案：B5.电容灭弧装置是利用电容器充放电的原理进行灭弧A、正确B、错误正确答案：A6.进行电气作业时，必须断开电源A、正确B、错误正确答案：A7.导磁性能好的材料其磁滞损耗就低A、正确B、错误正确答案：A8.直流电机产生火花的原因是由于电刷接触面电流密度太大所至A、正确B、错误正确答案：B9.测量过程中，无论测量值如何准确，必然存在测量误差A、正确B、错误正确答案：A10.对于对称负载来说，三相四线制中线的电流等于0A、正确B、错误正确答案：A11.根据工作电压的不同，兆欧表的选用也不同A、正确B、错误正确答案：A12.电流互感器是交、直流电路通用A、正确B、错误正确答案：B13.自动开关可用于频繁地接通与断开的电路A、正确B、错误正确答案：B14.直流电机感应电势的大小和磁通的大小无关A、正确B、错误正确答案：B15.为了减小电弧对触头及电器的烧损，通常希望熄弧时间越短越好A、正确B、错误正确答案：A16.三相异步电动机的转速取决于电源频率和极对数，而与转差率无关A、正确B、错误正确答案：B17.三相负载对称是指每一相负载阻抗大小相等A、正确B、错误正确答案：B18.直流电机空载时电枢电流为零A、正确B、错误正确答案：A19.部分电路中，通过电阻的电流的大小与加在电阻上的电压成正比，与电阻成反比A、正确B、错误正确答案：A20.异步电动机的调速性能比直流电动机要好A、正确B、错误正确答案：B21.电阻材料必须有较高的电阻系数，承受长时间的高温，阻值随温度的变化小A、正确B、错误正确答案：A22.牵引电动机的传动方式分为个别传动和组合传动两种A、正确B、错误正确答案：A23.三相异步电动机变极调速就是改变定子绕组的极对数来调速A、正确B、错误正确答案：B24.串联电路中总电流与通过各电器的电流相等A、正确B、错误正确答案：A25.电压互感器次端可加装熔断器A、正确B、错误正确答案：A。

gk型内燃机车液力传动箱常见故障的判断及
处理
常见的GK型内燃机车液力传动箱故障包括：
1. 传动箱有异响或震动：可能的原因是齿轮间隙过大、轴承磨损或安装不良等。

处理方法是进行齿轮间隙调整、更换磨损的轴承或重新安装。

2. 传动箱漏油：可能的原因是密封件老化、磨损或损坏。

处理方法是更换密封件。

3. 传动箱换挡困难：可能的原因是离合器片磨损、摩擦器片粘连或液力换挡阀故障。

处理方法是更换磨损的离合器片、清洁液力换挡阀或更换故障的液力换挡阀。

4. 传动箱油温过高：可能的原因是油泵故障、冷却系统堵塞或过载工况造成的。

处理方法是检修或更换故障的油泵、清理冷却系统或减少过载工况。

5. 传动箱卡挂或跳挡：可能的原因是齿轮损伤、齿轮换挡齿圈损坏或换挡电磁阀故障。

处理方法是更换损坏的齿轮或齿圈、更换故障的换挡电磁阀。

对于这些故障的判断，可以通过仔细观察故障现象、倾听异响和振动、检查油温以及进行液压检测等方法来确定。

处理故障时，首先应仔细检查和清洁传动箱，然后根据发现的故障原因采取相应的处理方法。

如果不确定或处理无效，建议寻求专业技术人员的帮助。

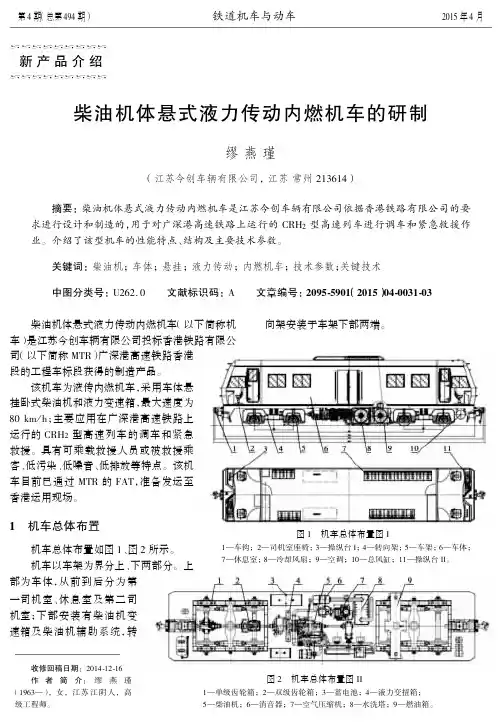

檵檵檵檵檵檵檵檵檵檵檵檵檵檵檵檵檵檵新产品介绍柴油机体悬式液力传动内燃机车的研制缪燕瑾（江苏今创车辆有限公司，江苏常州213614）摘要：柴油机体悬式液力传动内燃机车是江苏今创车辆有限公司依据香港铁路有限公司的要求进行设计和制造的，用于对广深港高速铁路上运行的CRH2型高速列车进行调车和紧急救援作业。
